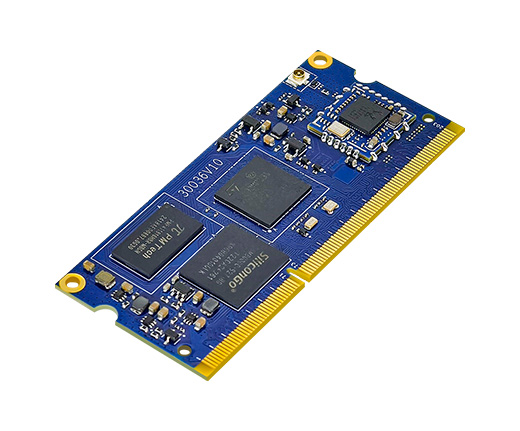

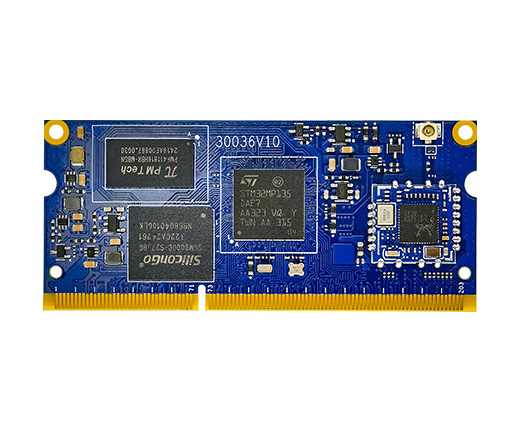

ECK10-135D5E8-C 工业级嵌入式核心板-STM32处理器核心板

概述特点

概述特点性能参数引脚定义相关下载订购方式技术应用系列产品

ECK10-135D5E8-C 高性价比STM32核心板 (1)

功能	功能描述
处理器	STM32MP135DAF3；Single Arm Cortex-A7 core，1GHz；
内存	在板 DDR3L SDRAM，16 位宽，256MB/512MB 可选；
存储	部分型号支持8GB eMMC
显示	1 路并行显示接口，最大分辨率支持 WXGA（1366×768@60fps）或Full HD (1920×1080@30fps）（仅 MP135 支持）；
显示	支持 24bit、18bit、16bit、8bit 并行显示输出；
摄像头	1 路数字摄像头输入（仅 MP135 支持）；
SDMMC	1路（最多）可 BOOT 的 MMC/SD/SDIO 卡接口；
USB	3 路 USB2.0 + 1 路 OTG 接口；
音频	4 路（最多）I2S 全双工；
串口	4 路（最多）UART；
串口	4路（最多）USART；
SPI	1 路可 BOOT 的 QSPI；
SPI	5路（最多）SPI，其中4个可配置为全双工I2S；
以太网	2 路（最多）以太网 MAC，在板 1 路 10/100/1000 以太网 PHY；
CAN	2 路（最多）FDCAN（仅 MP135 支持）；
I2C	5 路（最多）I2C；
ADC	最大支持 2路（最多）12 位 ADC 输入，每路ADC包含多个通道；
SAI	2路SAI，支持I2S、PDM、SPDIF发送；
JTAG	支持 System JTAG Controller；
GPIO	86 路（最多）GPIO，支持中断功能；
功耗	1.55W，详见4.4.1小节；
电源输入	DC +5V±10%@1A电源输入；
电源输出	1 路 3.3V 电源输出，最大电流 500mA。

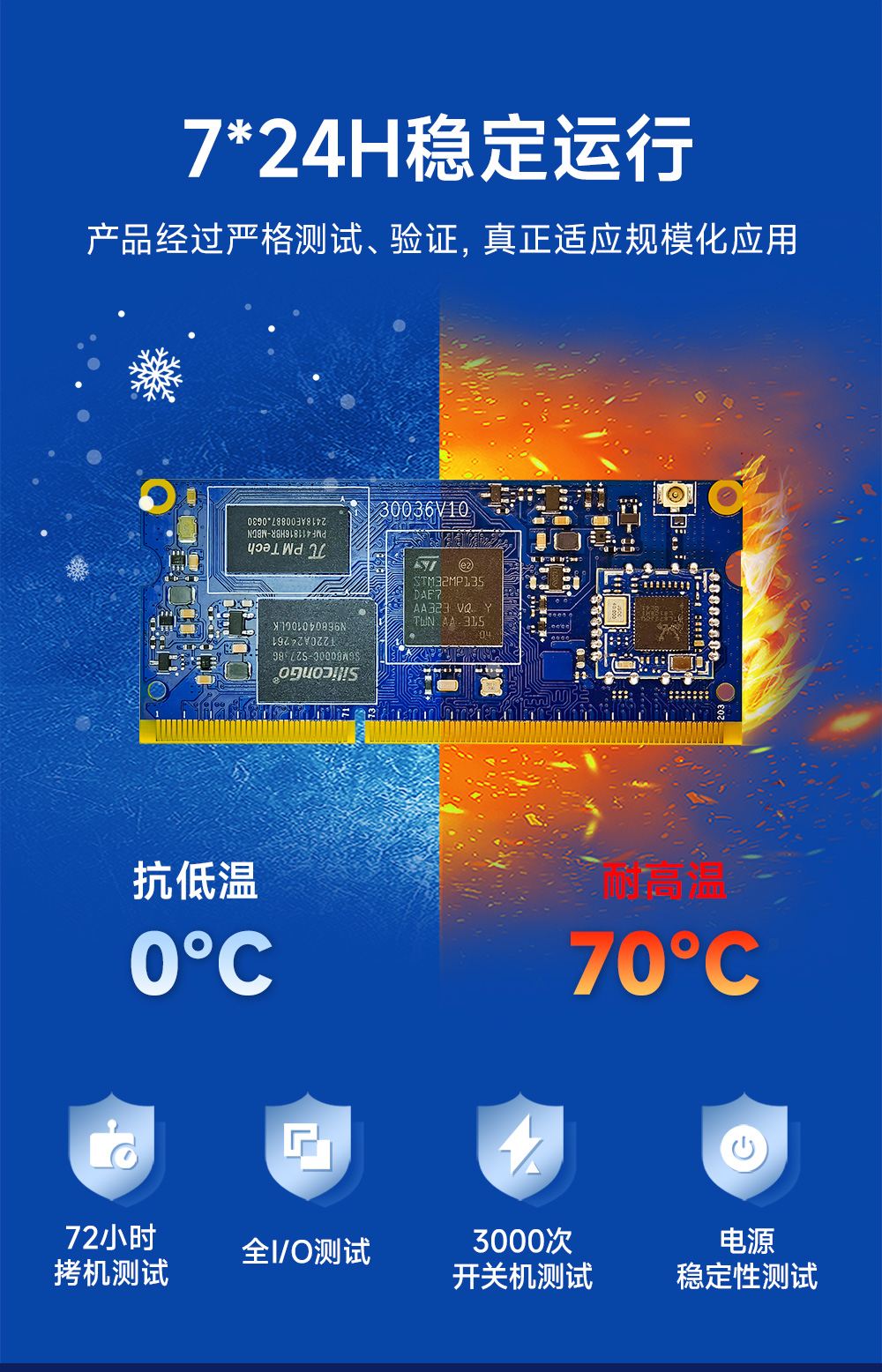

工作温度	0℃ ~ 70℃
工作湿度	5~95%湿度，非凝结；
贮存湿度	60℃@95%湿度，非凝结；

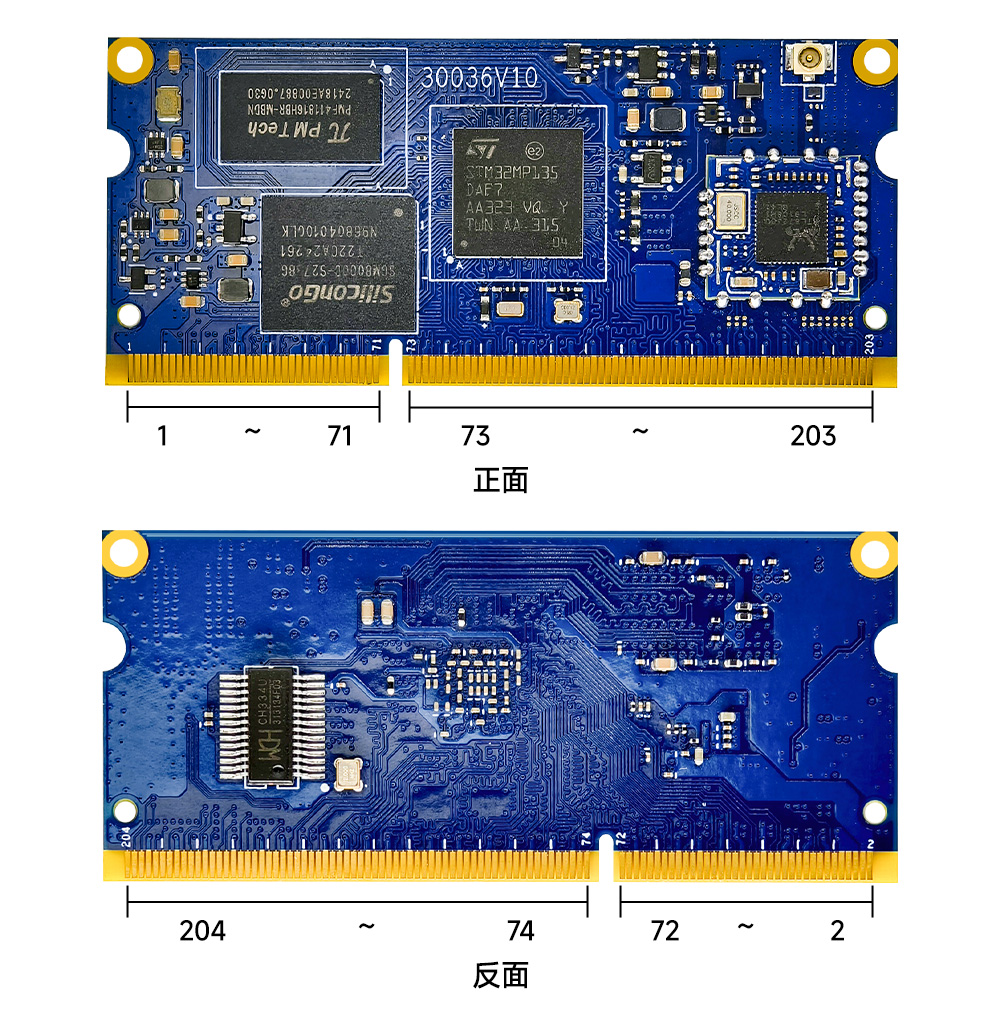

引脚定义

Pin	Pin Name	MPU Pin	Level/Rail	Type	Length(mil)	Comment
1	VIN_5V	-	5V	PWR	-
3	VIN_5V	-	5V	PWR	-
5	VIN_5V	-	5V	PWR	-
7	VIN_5V	-	5V	PWR	-
9	VIN_5V	-	5V	PWR	-
11	DGND	-	GND	PWR	-
13	DGND	-	GND	PWR	-
15	DGND	-	GND	PWR	-
17	VBAT_EXT	L2	3V3	PWR	1526.37
19	DGND	-	GND	PWR	-
21	OTG_VBUS_PI7	AA20	3V3	I/O	2897.48
23	DGND	-	GND	PWR	-
25	DGND	-	GND	PWR	-
27	USB_OTG_HS_DP	AA13	3V3	A	1806.83
29	USB_OTG_HS_DN	Y13	3V3	A	1807.43
31	DGND	-	GND	PWR	-
33	DGND	-	GND	PWR	-
35	HOST1_USB_DP	-	3V3	A	1810.03
37	HOST1_USB_DN	-	3V3	A	1809.93
39	DGND	-	GND	PWR	-
41	DGND	-	GND	PWR	-
43	HOST2_USB_DP	-	3V3	A	1779.51
45	HOST2_USB_DN	-	3V3	A	1779.23
47	DGND	-	GND	PWR	-
49	DGND	-	GND	PWR	-
51	HOST3_USB_DP	-	3V3	A	1845.16
53	HOST3_USB_DN	-	3V3	A	1845.11
55	DGND	-	GND	PWR	-
57	DGND	-	GND	PWR	-
59	GPIO_PE0	B6	3V3	I/O	786.54
61	GPIO_PD12	A6	3V3	I/O	738.36
63	DGND	-	GND	PWR	-
65	GPIO_PB7	C6	3V3	I/O	543.03
67	GPIO_PD8	B5	3V3	I/O	696.04
69	DGND	-	GND	PWR	-
71	JTRST_NJTRST	V11	3V3	I	1590.17
73	GPIO_PD1	C5	3V3	I/O	1247.67
75	GPIO_PA15	B4	3V3	I/O	1214
77	DGND	-	GND	PWR	-
79	GPIO_PE12	A4	3V3	I/O	1252.47
81	GPIO_PD14	C4	3V3	I/O	1220.99
83	DGND	-	GND	PWR	-
85	GPIO_PE13	A3	3V3	I/O	1215.88
87	GPIO_PE14	C3	3V3	I/O	1266.91
89	DGND	-	GND	PWR	-
91	GPIO_PA9	A2	3V3	I/O	504.62
93	GPIO_PE11	B2	3V3	I/O	519.06
95	DGND	-	GND	PWR	-
97	GPIO_PH12	D3	3V3	I/O	582.56
99	GPIO_PB8	D1	3V3	I/O	543.03
101	DGND	-	GND	PWR	-
103	GPIO_PH8	E3	3V3	I/O	1198.97
105	GPIO_PA8	P2	3V3	I/O	1003.17
107	DGND	-	GND	PWR	-
109	GPIO_PF7	P3	3V3	I/O	612.76
111	GPIO_PG11	R2	3V3	I/O	600.28
113	DGND	-	GND	PWR	-
115	GPIO_PG1	R1	3V3	I/O	600.79
117	GPIO_PG3	W1	3V3	I/O	691.27
119	DGND	-	GND	PWR	-
121	GPIO_PA11	Y1	3V3	I/O	976.97
123	GPIO_PF14	Y2	3V3	I/O	496.66
125	DGND	-	GND	PWR	-
127	GPIO_PF13	W4	3V3	I/O	559.73
129	GPIO_PB11	AA2	3V3	I/O	1096.68
131	DGND	-	GND	PWR	-
133	GPIO_PA1	AA3	3V3	I/O	1013.18
135	GPIO_PA2	Y4	3V3	I/O	653.53
137	DGND	-	GND	PWR	-
139	GPIO_PC0	W5	3V3	I/O	986.98
141	GPIO_PA5	Y5	3V3	I/O	780.94
143	DGND	-	GND	PWR	-
145	GPIO_PA4	AA4	3V3	I/O	812.83
147	GPIO_PC4	Y7	3V3	I/O	979.23
149	DGND	-	GND	PWR	-
151	GPIO_PE4	H2	3V3	I/O	1231.73
153	GPIO_PA12	F4	3V3	I/O	1019.42
155	DGND	-	GND	PWR	-
157	GPIO_PG15	H4	3V3	I/O	1013.45
159	GPIO_PG8	H5	3V3	I/O	1075.27
161	DGND	-	GND	PWR	-
163	GPIO_PF12	AA4	3V3	I/O	1077.69
165	GPIO_PF11	Y6	3V3	I/O	1150.98
167	DGND	-	GND	PWR	-
169	GPIO_PB10	E13	3V3	I/O	1570.33
171	GPIO_PA13	T4	3V3	I/O	1045.86
173	DGND	-	GND	PWR	-
175	GPIO_PA6	U10	3V3	I/O	1151.68
177	GPIO_PB0	W8	3V3	I/O	1066.82
179	DGND	-	GND	PWR	-
181	GPIO_PC1	Y9	3V3	I/O	1142.53
183	GPIO_PE5	W10	3V3	I/O	1192.3
185	DGND	-	GND	PWR	-
187	GPIO_PB13	D14	3V3	I/O	1732.74
189	GPIO_PB5	B13	3V3	I/O	1667.89
191	DGND	-	GND	PWR	-
193	GPIO_PH10	E14	3V3	I/O	1692.92
195	GPIO_PD6	D2	3V3	I/O	2018.6
197	DGND	-	GND	PWR	-
199	GPIO_PF10	H3	3V3	I/O	2205.27
201	GPIO_PF5	B3	3V3	I/O	2169.56
203	GPIO_PD0	B1	3V3	I/O	2282.41
Pin	Pin Name	MPU Pin	Level/Rail	Type	Length(mil)	Comment
2	VCC_3V3	-	3V3	PWR	-
4	VCC_3V3	-	3V3	PWR	-
6	DGND	-	GND	PWR	-
8	DGND	-	GND	PWR	-
10	DGND	-	GND	PWR	-
12	NRST	Y11	3V3	I/O
14	DGND	-	GND	PWR	-
16	GPIO_PG10	G2	3V3	I/O	1514.22
18	GPIO_PD3	C2	3V3	I/O	1318.85
20	DGND	-	GND	PWR	-
22	GPIO_PD11	F3	3V3	I/O	1356.27
24	GPIO_PB6	C1	3V3	I/O	1211.95
26	DGND	-	GND	PWR	-
28	GPIO_PC12	A19	3V3	I/O	1403.87	22Ω in series
30	GPIO_PC10	A18	3V3	I/O	1338.61
32	DGND	-	GND	PWR	-
34	GPIO_PC11	B18	3V3	I/O	1277.88
36	GPIO_PD2	C19	3V3	I/O	1322.68
38	DGND	-	GND	PWR	-
40	GPIO_PC9	A20	3V3	I/O	1222.47
42	GPIO_PF3	A13	3V3	I/O	1207.01
44	DGND	-	GND	PWR	-
46	GPIO_PH9	C12	3V3	I/O	1229.13
48	GPIO_PB12	C11	3V3	I/O	1222.85
50	DGND	-	GND	PWR	-
52	GPIO_PF1	B11	3V3	I/O	968.01
54	GPIO_PH13	A12	3V3	I/O	948.55
56	DGND	-	GND	PWR	-
58	GPIO_PE10	C10	3V3	I/O	910.74
60	GPIO_PH14	B8	3V3	I/O	863.73
62	DGND	-	GND	PWR	-
64	GPIO_PG0	A7	3V3	I/O	1951.66
66	GPIO_PE9	B7	3V3	I/O	1240.95
68	DGND	-	GND	PWR	-
70	GPIO_PD4	C7	3V3	I/O	1208.35
72	GPIO_PD5	C8	3V3	I/O	1201.29
74	GPIO_PE15	A9	3V3	I/O	1208.15
76	GPIO_PG7	A10	3V3	I/O	1209.49
78	DGND	-	GND	PWR	-
80	GPIO_PE8	B9	3V3	I/O	681.76
82	GPIO_PG4	B10	3V3	I/O	1207.24
84	DGND	-	GND	PWR	-
86	GPIO_PC8	C18	3V3	I/O	1247.05
88	GPIO_PF2	D11	3V3	I/O	674.21
90	DGND	-	GND	PWR	-
92	GPIO_PD9	C9	3V3	I/O	1297.46
94	GPIO_PD15	E9	3V3	I/O	1213.05
96	DGND	-	GND	PWR	-
98	GPIO_PE7	D8	3V3	I/O	1213.42
100	GPIO_PD10	D6	3V3	I/O	1262.25
102	DGND	-	GND	PWR	-
104	GPIO_PE1	E8	3V3	I/O	669.22
106	GPIO_PG9	F2	3V3	I/O	532.46
108	GPIO_PH2	E2	3V3	I/O	1231.72
110	DGND	-	GND	PWR	-
112	GPIO_PF6	G1	3V3	I/O	656.98
114	GPIO_PF8	F1	3V3	I/O	1200.43
116	GPIO_PD13	J2	3V3	I/O	1206.69
118	DGND	-	GND	PWR	-
120	GPIO_PG5	G3	3V3	I/O	674.41
122	GPIO_PH7	J1	3V3	I/O	1200.18
124	DGND	-	GND	PWR	-
126	GPIO_PB2	J3	3V3	I/O	738.56
128	GPIO_PH6	N3	3V3	I/O	996.07
130	DGND	-	GND	PWR	-
132	GPIO_PE2	N1	3V3	I/O	631.3
134	GPIO_PG2	V3	3V3	I/O	624.2
136	DGND	-	GND	PWR	-
138	GPIO_PD7	V1	3V3	I/O	565.02
140	GPIO_PG12	W2	3V3	I/O	593.31
142	DGND	-	GND	PWR	-
144	GPIO_PH3	R3	3V3	I/O	1199.5
146	GPIO_PE6	T2	3V3	I/O	782.57
148	DGND	-	GND	PWR	-
150	GPIO_PF4	N2	3V3	I/O	983.88
152	GPIO_PC3	W6	3V3	I/O	846.58
154	DGND	-	GND	PWR	-
156	GPIO_PC5	AA7	3V3	I/O	952.79
158	GPIO_PG13	AA9	3V3	I/O	1137.92
160	DGND	-	GND	PWR	-
162	GPIO_PH11	K3	3V3	I/O	1066.61
164	GPIO_PI3	L4	3V3	I/O	1071.97
166	DGND	-	GND	PWR	-
168	GPIO_PF9	J5	3V3	I/O	1140.16
170	GPIO_PC13	M3	3V3	I/O	1266.72
172	GPIO_PA7	V6	3V3	I/O	1024.1
174	DGND	-	GND	PWR	-
176	GPIO_PF15	Y12	3V3	I/O	1140.09
178	GPIO_PB1	Y8	3V3	I/O	1076.12
180	GPIO_PA3	W9	3V3	I/O	1136.39
182	DGND	-	GND	PWR	-
184	GPIO_PG14	Y10	3V3	I/O	1207.18
186	GPIO_PC2	AA10	3V3	I/O	1231.64
188	GPIO_PI5-BOOT1	AA15	3V3	I/O	1298.8	10KΩ pull up
190	DGND	-	GND	PWR	-
192	GPIO_PI6-BOOT2	Y15	3V3	I/O	1355.39	10KΩ pull up
194	GPIO_PI4-BOOT0	Y17	3V3	I/O	1389.42	10KΩ pull up
196	GPIO_PA14	W13	3V3	I/O	1350.39
198	DGND	-	GND	PWR	-
200	GPIO_PA10	AA19	3V3	I/O	1405.93
202	GPIO_PH5	W18	3V3	I/O	1531.93
204	GPIO_PH4	Y19	3V3	I/O	1480.8

产品手册

【产品手册】ECK10-13xD_Product_Manual_CN_V1.0

【产品手册】ECK10-13xD_Software_Development_Guide_CN_V1.0

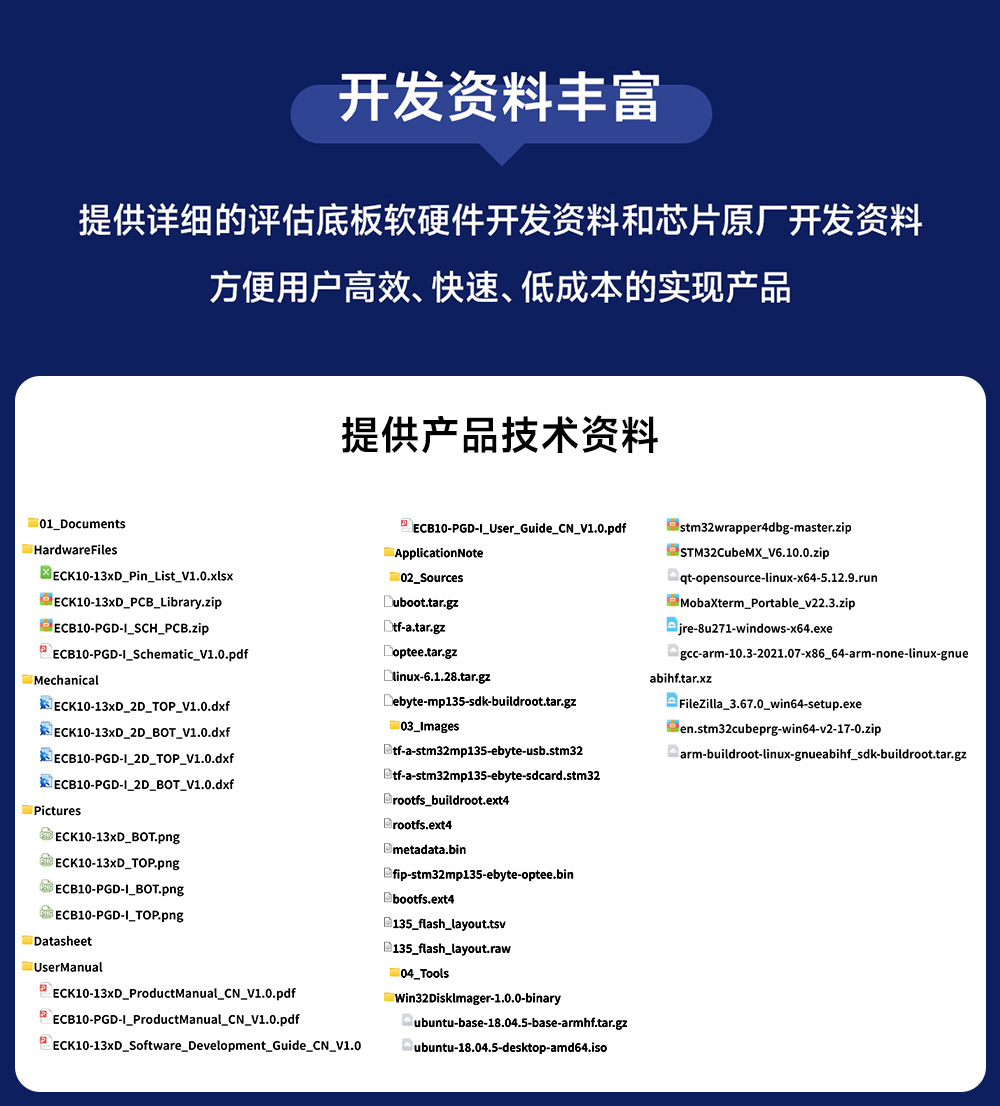

硬件资料
