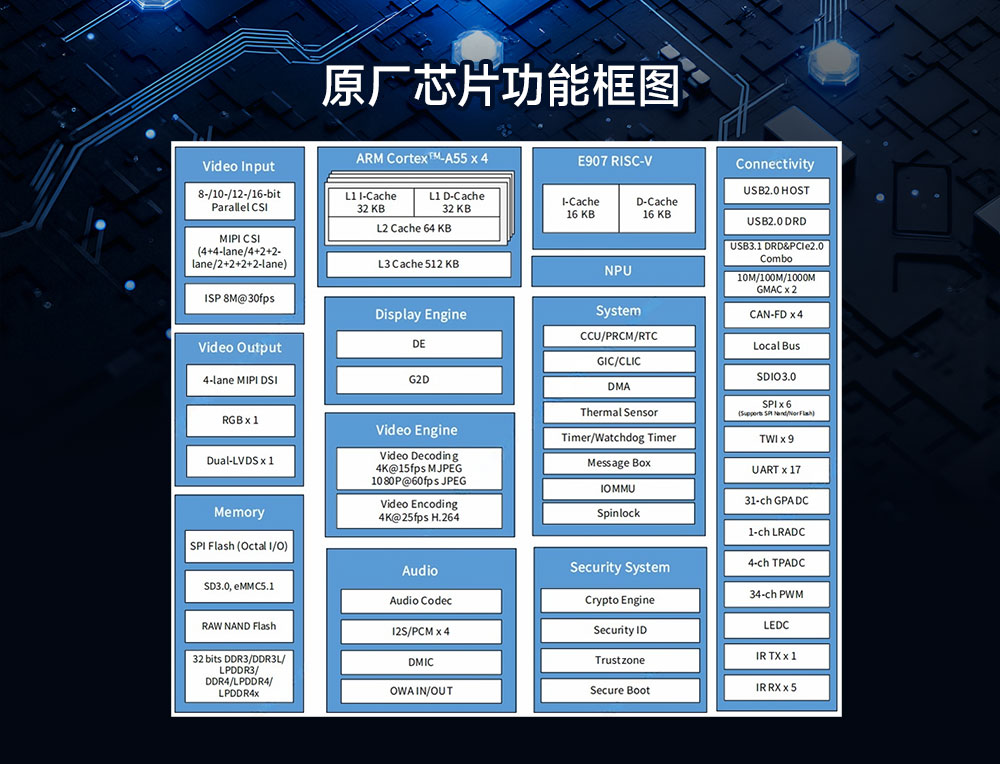

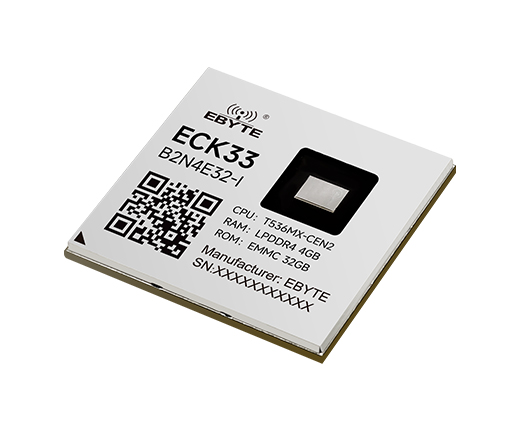

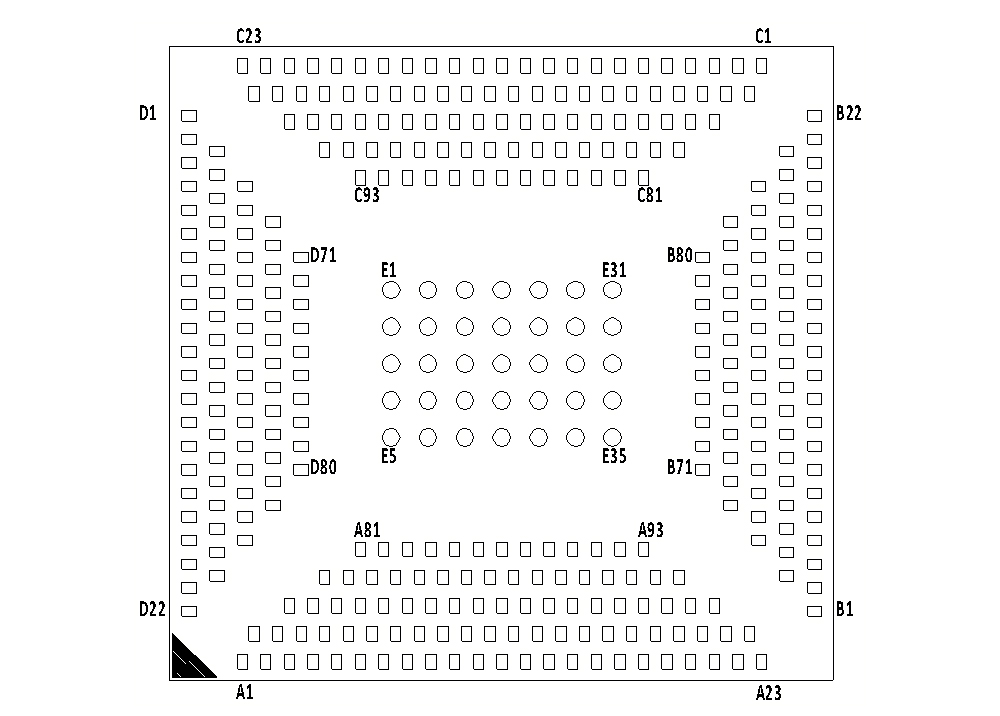

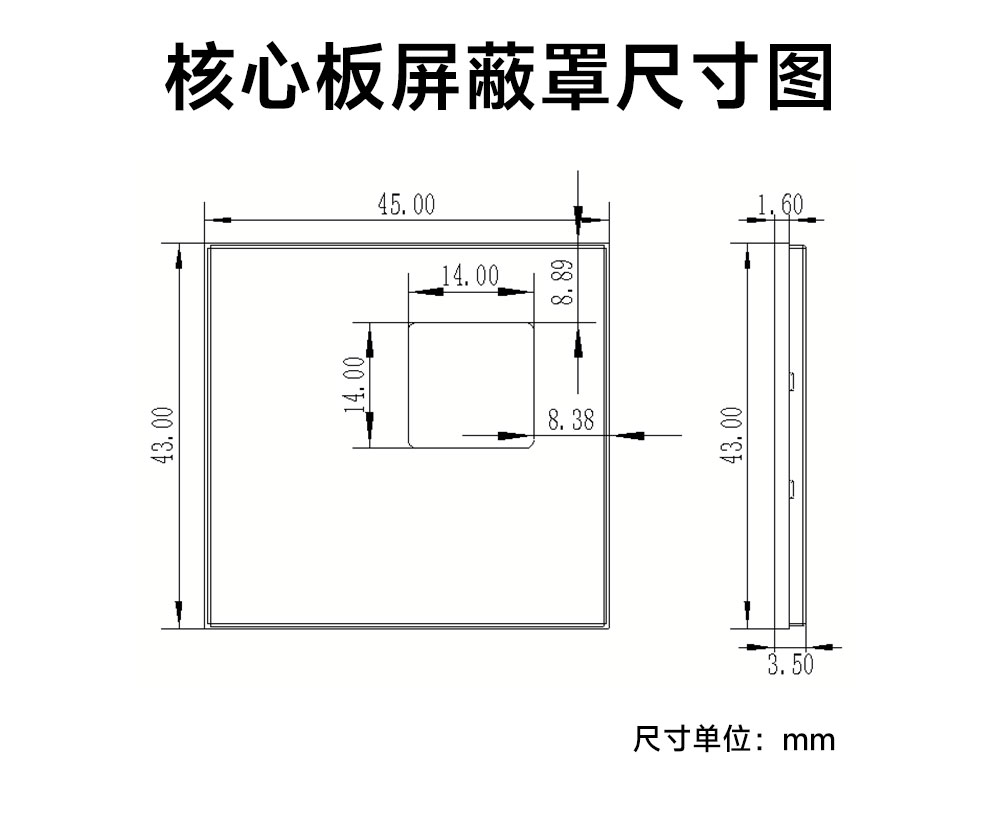

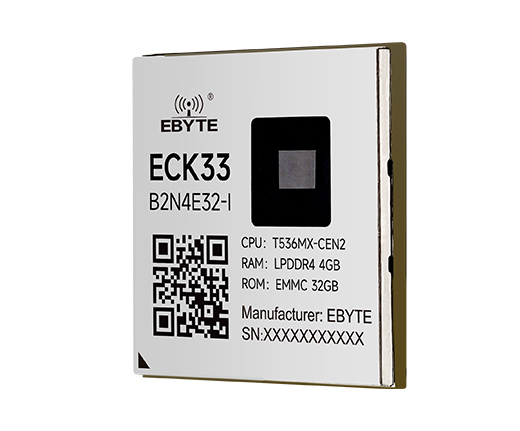

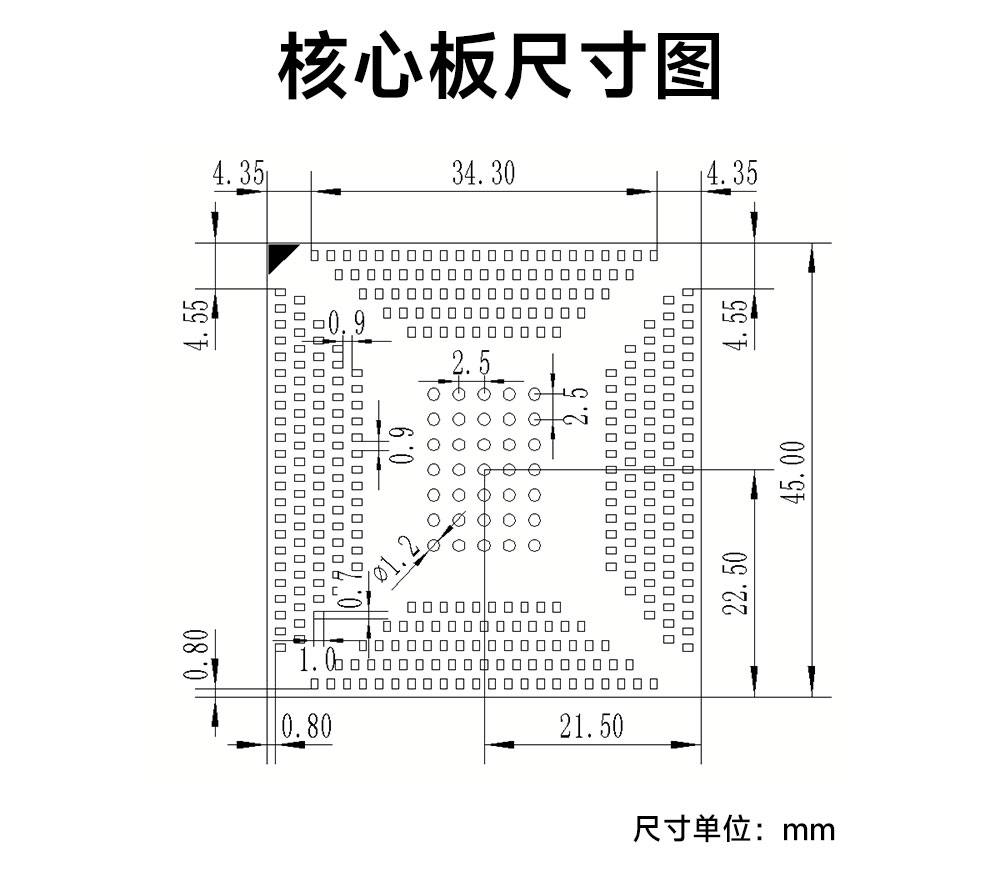

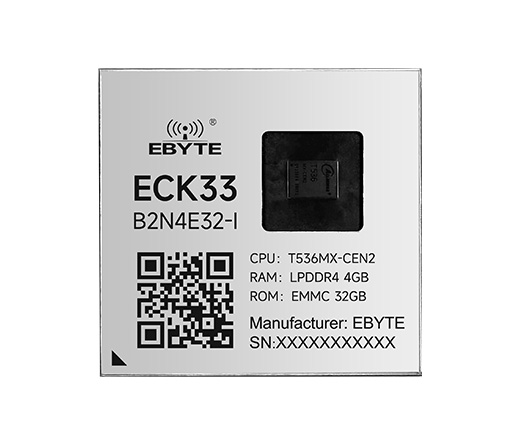

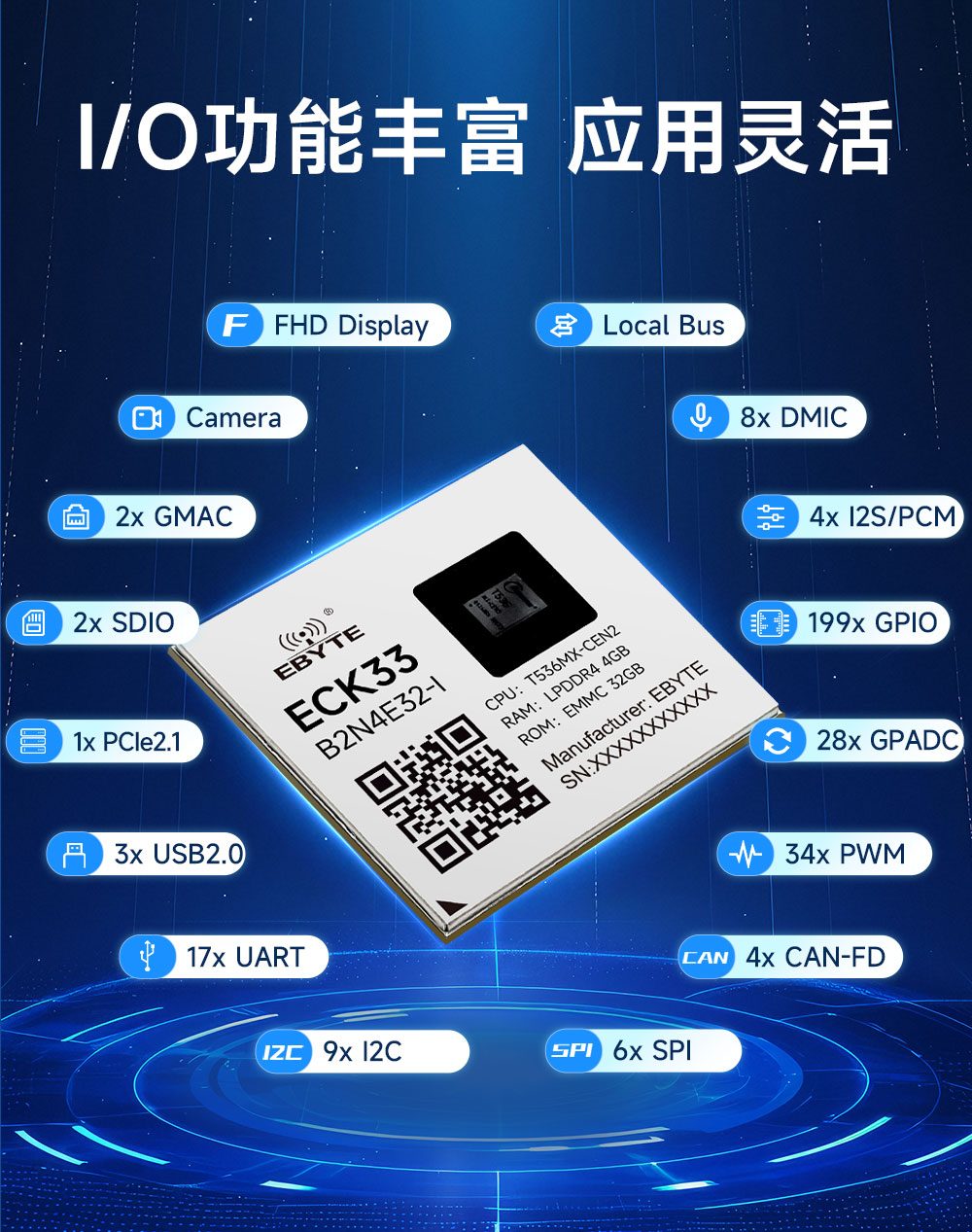

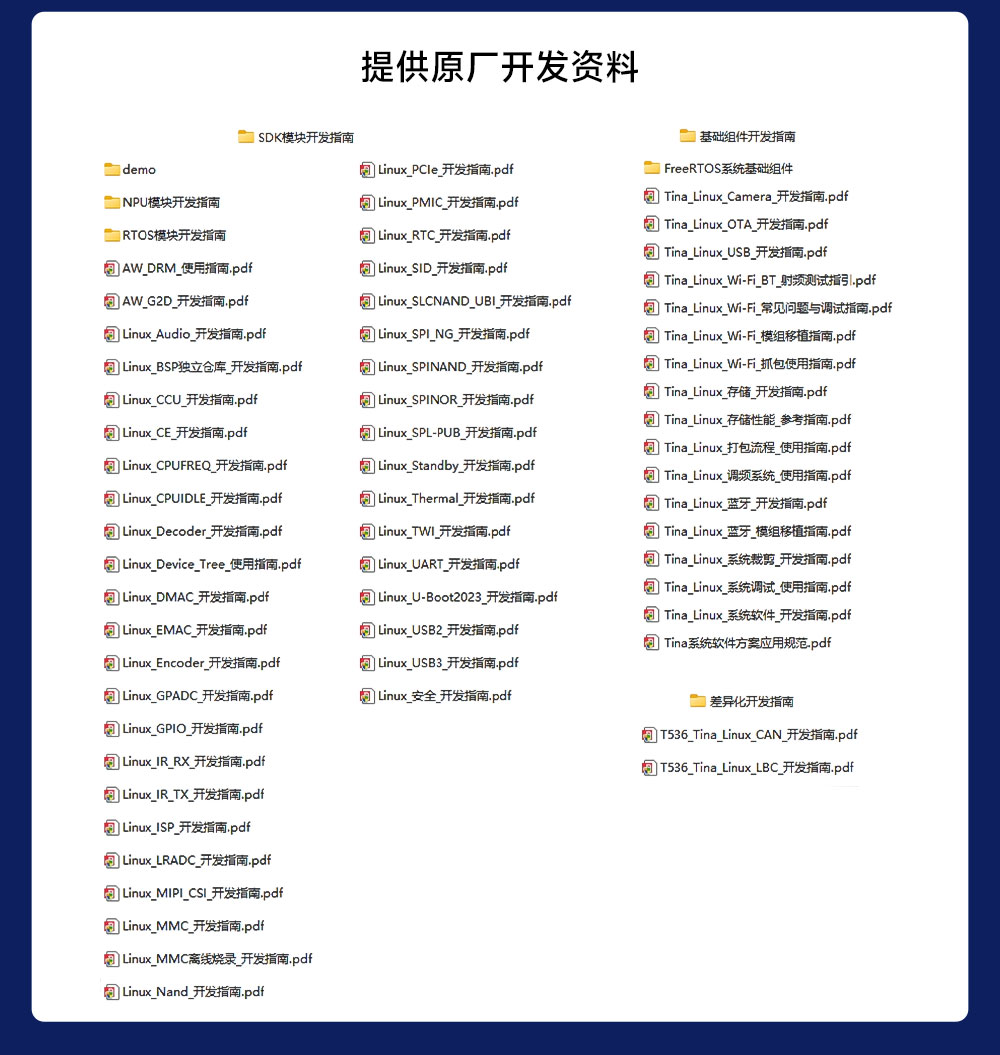

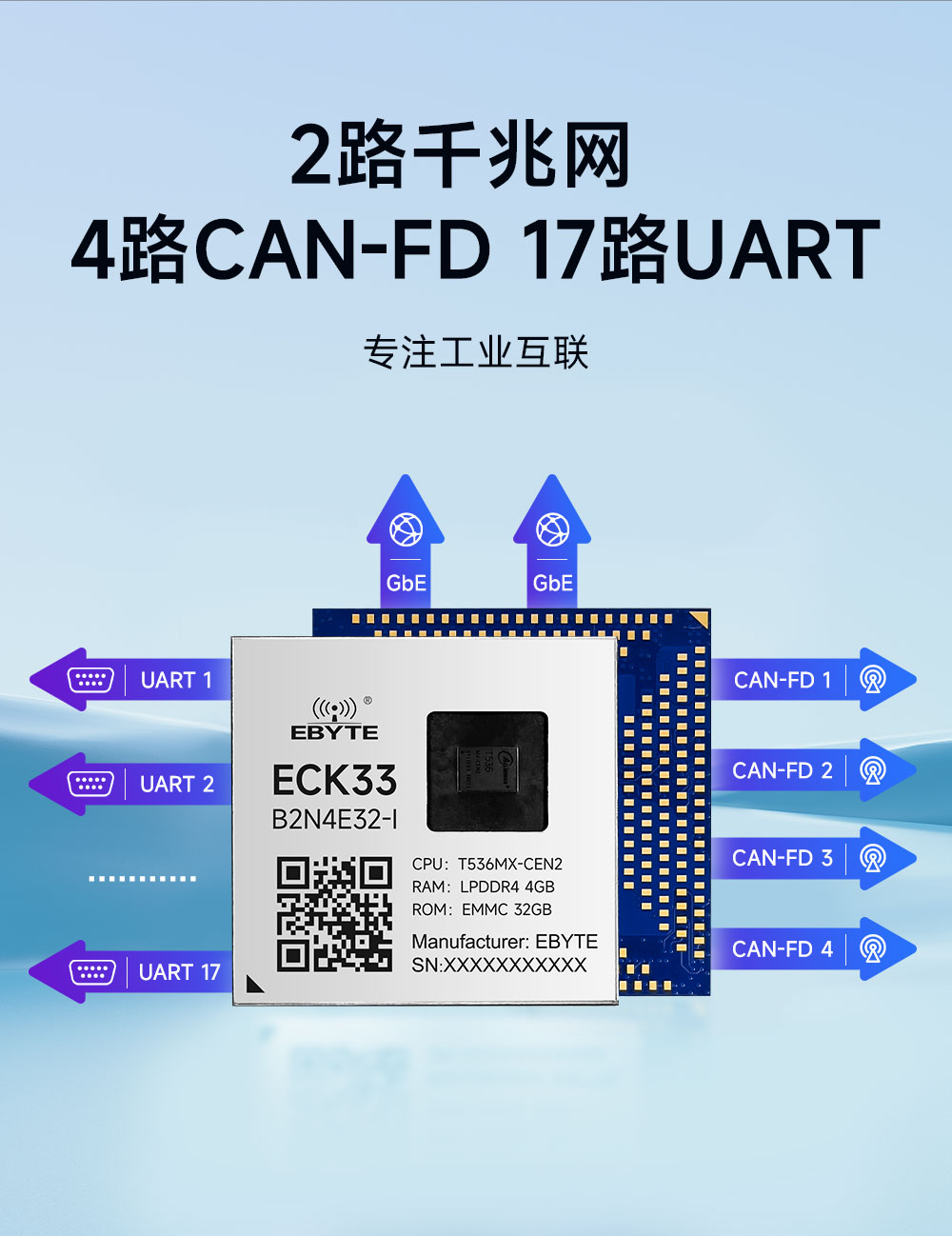

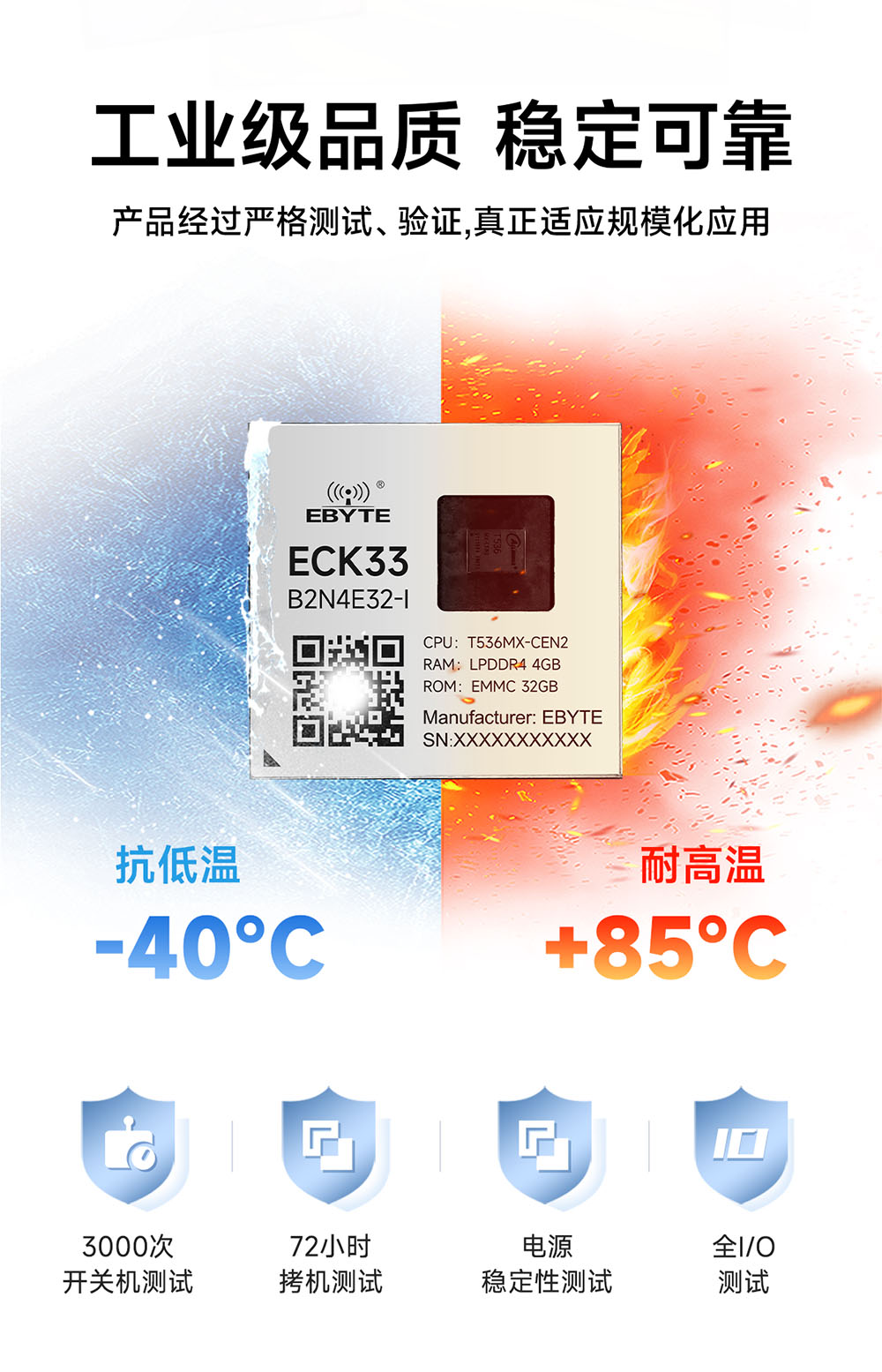

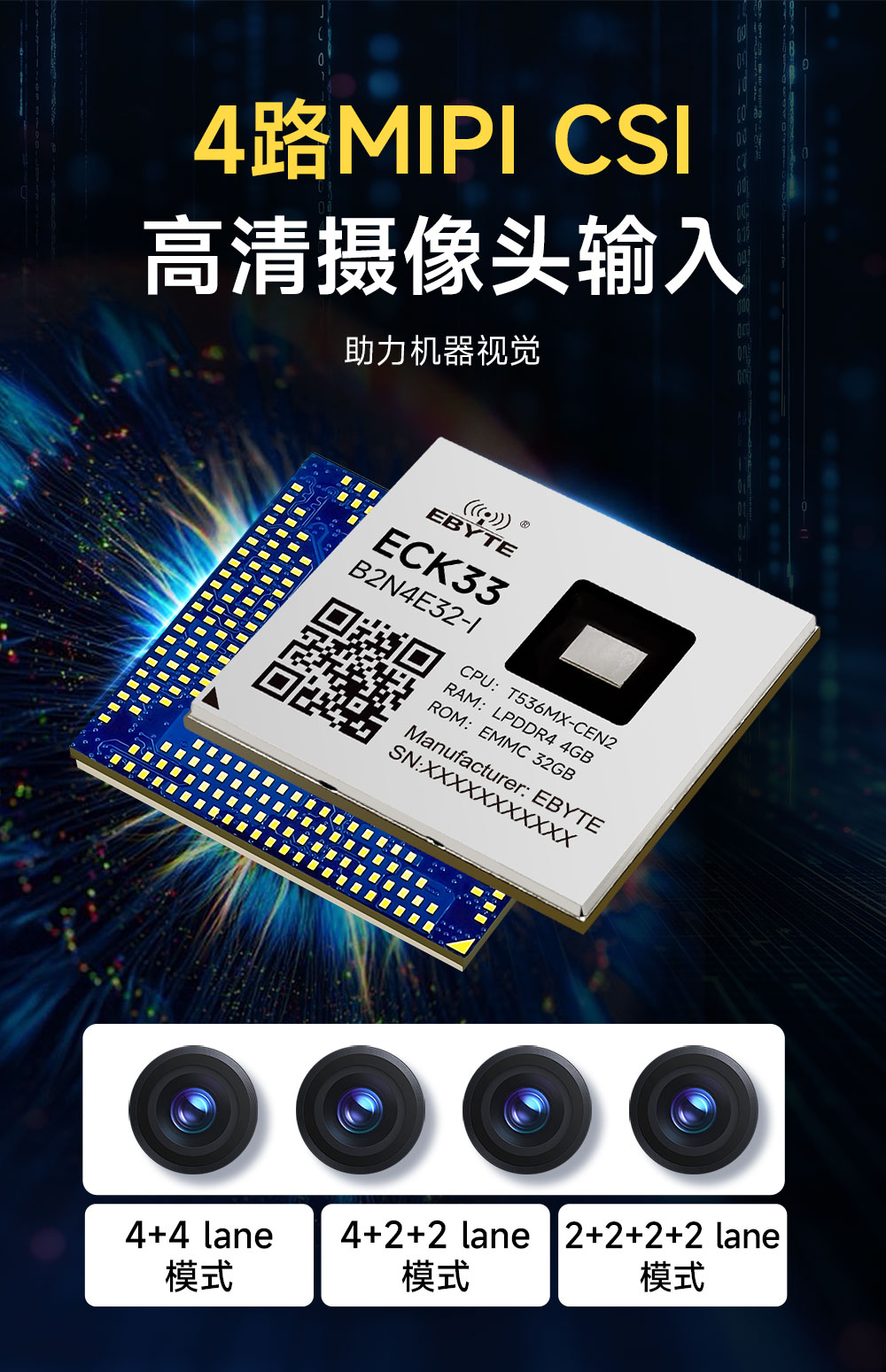

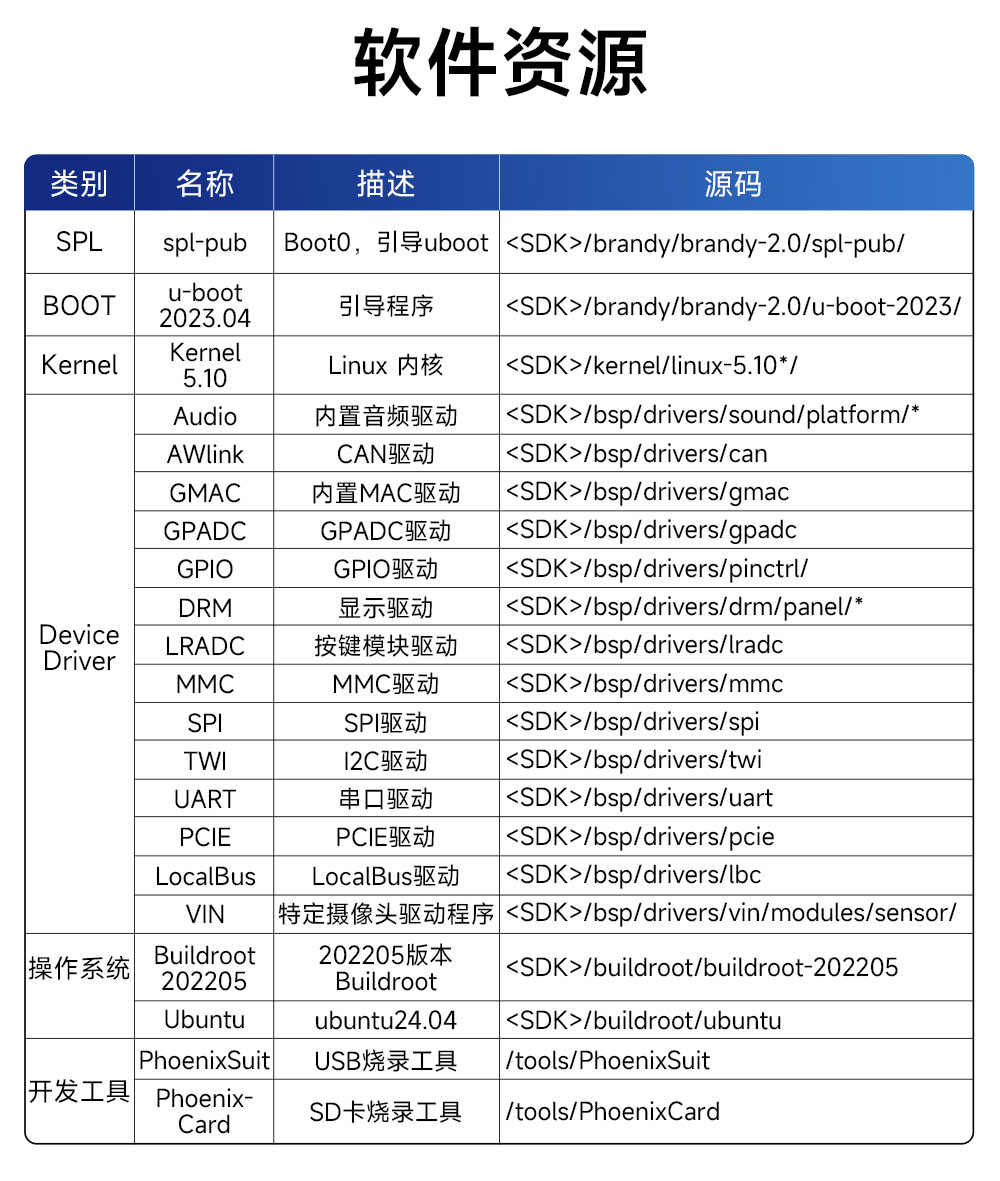

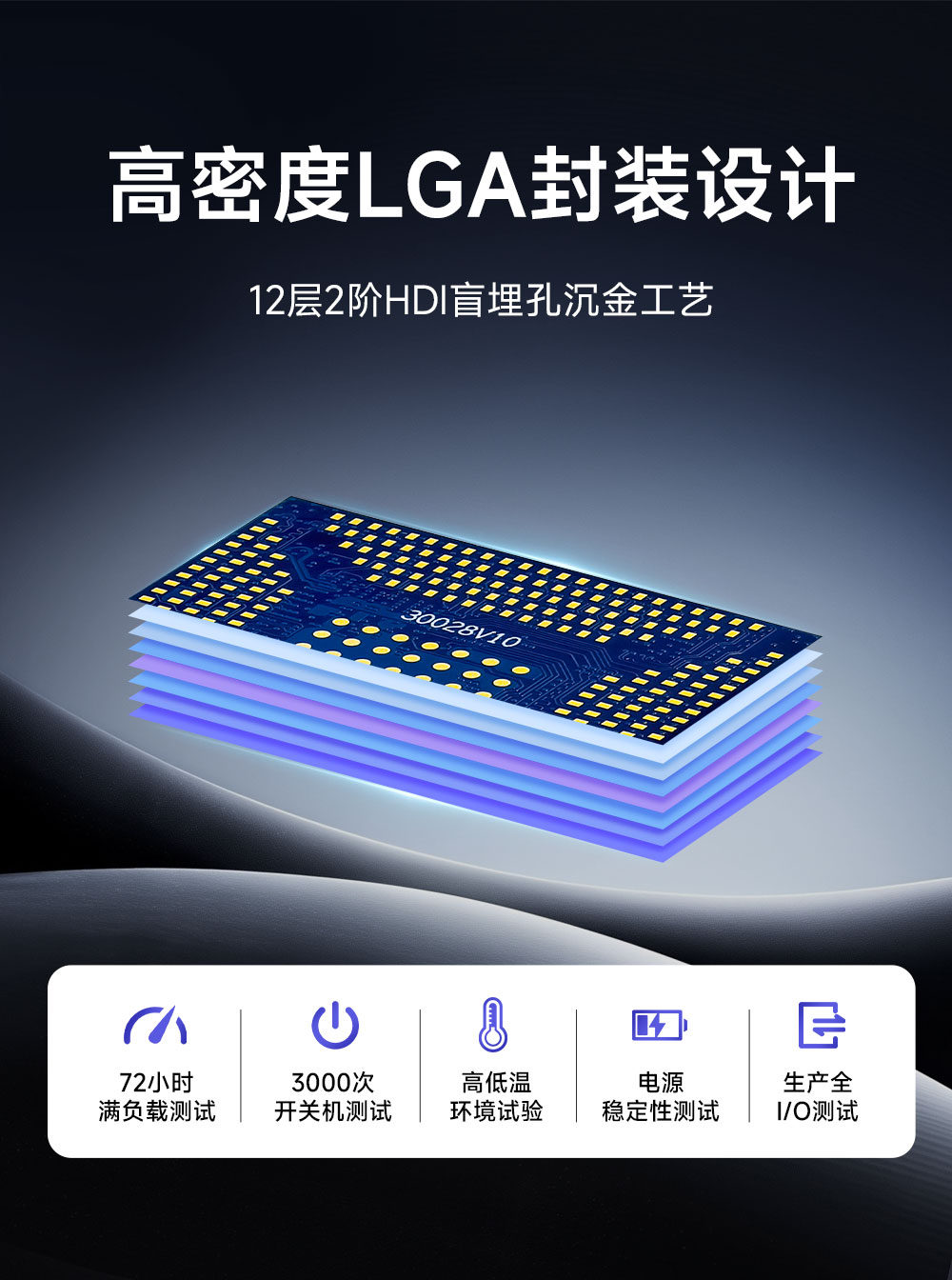

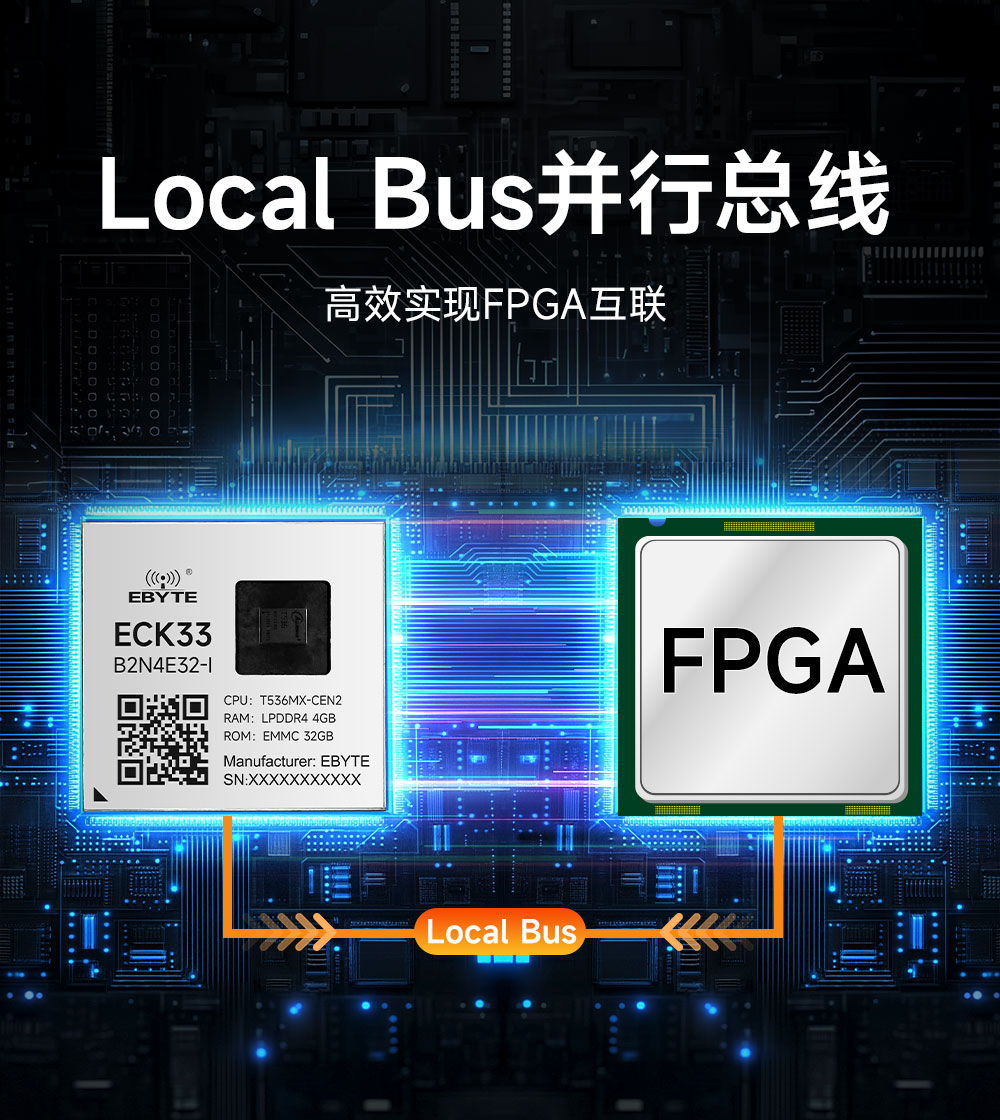

LGA | Pin Name | MPU | Power Rail | Type | Comment |
A01 | VDD_IN_5V | / | VDD_IN_5/5.0V | PWR | External input 5V |
A02 | VDD_IN_5V | / | VDD_IN_5/5.0V | PWR | External input 5V |
A03 | VDD_IN_5V | / | VDD_IN_5/5.0V | PWR | External input 5V |
A04 | VDD_IN_5V | / | VDD_IN_5/5.0V | PWR | External input 5V |
A05 | DGND | / | DGND/0.0V | GND |
|
A06 | DGND | / | DGND/0.0V | GND |
|
A07 | PC3 | Y3 | CLDO1/1.8V | I/O |
|
A08 | PC2 | V5 | CLDO1/1.8V | I/O |
|
A09 | PC4 | Y4 | CLDO1/1.8V | I/O |
|
A10 | DGND | / | DGND/0.0V | GND |
|
A11 | GPADC3-0 | H27 | ALDO4/1.8V | AI |
|
A12 | DGND | / | DGND/0.0V | GND |
|
A13 | DGND | / | DGND/0.0V | GND |
|
A14 | AP-CK24M-OUT | AH28 | ALDO4/1.8V | AO |
|
A15 | AP-CK32K-OUT | AF28 | RTC/1.8V | AO | 1nF pull down, 10KΩ pull up |
A16 | DGND | / | DGND/0.0V | GND |
|
A17 | DGND | / | DGND/0.0V | GND |
|
A18 | DGND | / | DGND/0.0V | GND |
|
A19 | DGND | / | DGND/0.0V | GND |
|
A20 | PA_GPADC06 | G29 | CLDO4/3.3V | I/O | 1.8V for ADC and 3.3V for GPIO |
A21 | PA_GPADC02 | F27 | CLDO4/3.3V | I/O | 1.8V for ADC and 3.3V for GPIO |
A22 | PA_GPADC09 | H26 | CLDO4/3.3V | I/O | 1.8V for ADC and 3.3V for GPIO |
A23 | PI12 | F21 | DCDC4/3.3V | I/O |
|
A24 | VDD_IN_5V | / | VDD_IN_5/5.0V | PWR | External input 5V |
A25 | VDD_IN_5V | / | VDD_IN_5/5.0V | PWR | External input 5V |
A26 | VDD_IN_5V | / | VDD_IN_5/5.0V | PWR | External input 5V |
A27 | VDD_IN_5V | / | VDD_IN_5/5.0V | PWR | External input 5V |
A28 | DGND | / | DGND/0.0V | GND |
|
A29 | PC12 | Y5 | CLDO1/1.8V | I/O |
|
A30 | PC7 | Y7 | CLDO1/1.8V | I/O |
|
A31 | DGND | / | DGND/0.0V | GND |
|
A32 | GPADC1-0 | J29 | ALDO4/1.8V | AI | 1nF pull down |
A33 | GPADC1-1 | H28 | ALDO4/1.8V | AI | 1nF pull down |
A34 | GPADC1-2 | J27 | ALDO4/1.8V | AI | 1nF pull down |
A35 | GPADC1-3 | J28 | ALDO4/1.8V | AI | 1nF pull down |
A36 | DGND | / | DGND/0.0V | GND |
|
A37 | DGND | / | DGND/0.0V | GND |
|
A38 | DGND | / | DGND/0.0V | GND |
|
A39 | DGND | / | DGND/0.0V | GND |
|
A40 | DGND | / | DGND/0.0V | GND |
|
A41 | PA_GPADC05 | F28 | CLDO4/3.3V | I/O | 1.8V for ADC and 3.3V for GPIO |
A42 | PA_GPADC03 | E28 | CLDO4/3.3V | I/O | 1.8V for ADC and 3.3V for GPIO |
A43 | PA_GPADC04 | E29 | CLDO4/3.3V | I/O | 1.8V for ADC and 3.3V for GPIO |
A44 | PA_GPADC07 | G28 | CLDO4/3.3V | I/O | 1.8V for ADC and 3.3V for GPIO |
A45 | PA_GPADC08 | G27 | CLDO4/3.3V | I/O | 1.8V for ADC and 3.3V for GPIO |
A46 | VDD_IN_5V | / | VDD_IN_5/5.0V | PWR | External input 5V |
A47 | VDD_IN_5V | / | VDD_IN_5/5.0V | PWR | External input 5V |
A48 | DGND | / | DGND/0.0V | GND |
|
A49 | DGND | / | DGND/0.0V | GND |
|
A50 | GPADC2-5 | N27 | ALDO4/1.8V | AI |
|
A51 | GPADC2-6 | N28 | ALDO4/1.8V | AI |
|
A52 | GPADC2-8 | P26 | ALDO4/1.8V | AI |
|
A53 | GPADC2-9 | P27 | ALDO4/1.8V | AI |
|
A54 | GPADC2-4 | M28 | ALDO4/1.8V | AI |
|
A55 | GPADC2-7 | N29 | ALDO4/1.8V | AI |
|
A56 | DGND | / | DGND/0.0V | GND |
|
A57 | DGND | / | DGND/0.0V | GND |
|
A58 | DGND | / | DGND/0.0V | GND |
|
A59 | DGND | / | DGND/0.0V | GND |
|
A60 | DGND | / | DGND/0.0V | GND |
|
A61 | DGND | / | DGND/0.0V | GND |
|
A62 | DGND | / | DGND/0.0V | GND |
|
A63 | DGND | / | DGND/0.0V | GND |
|
A64 | DGND | / | DGND/0.0V | GND |
|
A65 | VCC33-IO | / | CLDO3/3.3V | PWR | Core board outputs 3V3 |
A66 | VCC33-IO | / | CLDO3/3.3V | PWR | Core board outputs 3V3 |
A67 | DGND | / | DGND/0.0V | GND |
|
A68 | DGND | / | DGND/0.0V | GND |
|
A69 | LRADC | P28 | ALDO4/1.8V | AI |
|
A70 | GPADC1-7 | K26 | ALDO4/1.8V | AI |
|
A71 | GPADC1-8 | L28 | ALDO4/1.8V | AI |
|
A72 | GPADC1-9 | M24 | ALDO4/1.8V | AI |
|
A73 | DGND | / | DGND/0.0V | GND |
|
A74 | DGND | / | DGND/0.0V | GND |
|
A75 | DGND | / | DGND/0.0V | GND |
|
A76 | DGND | / | DGND/0.0V | GND |
|
A77 | DGND | / | DGND/0.0V | GND |
|
A78 | DGND | / | DGND/0.0V | GND |
|
A79 | DGND | / | DGND/0.0V | GND |
|
A80 | DGND | / | DGND/0.0V | GND |
|
A81 | DGND | / | DGND/0.0V | GND |
|
A82 | DGND | / | DGND/0.0V | GND |
|
A83 | GPADC2-0 | L27 | ALDO4/1.8V | AI |
|
A84 | GPADC2-1 | M25 | ALDO4/1.8V | AI |
|
A85 | GPADC2-2 | M26 | ALDO4/1.8V | AI |
|
A86 | GPADC2-3 | M27 | ALDO4/1.8V | AI |
|
A87 | DGND | / | DGND/0.0V | GND |
|
A88 | DGND | / | DGND/0.0V | GND |
|
A89 | DGND | / | DGND/0.0V | GND |
|
A90 | DGND | / | DGND/0.0V | GND |
|
A91 | DGND | / | DGND/0.0V | GND |
|
A92 | DGND | / | DGND/0.0V | GND |
|
A93 | DGND | / | DGND/0.0V | GND |
|
B01 | PH4 | B6 | DCDC4/3.3V | I/O |
|
B02 | PH5 | A6 | DCDC4/3.3V | I/O |
|
B03 | PH7 | B7 | DCDC4/3.3V | I/O |
|
B04 | PH6 | C6 | DCDC4/3.3V | I/O |
|
B05 | DGND | / | DGND/0.0V | GND |
|
B06 | PL2 | W28 | ALDO3/3V3 | I/O |
|
B07 | PL3 | W29 | ALDO3/3V3 | I/O |
|
B08 | PB9 | AH26 | CLDO3/3.3V | I/O |
|
B09 | PB10 | AG26 | CLDO3/3.3V | I/O |
|
B10 | PL10 | AA27 | ALDO3/3V3 | I/O |
|
B11 | PL11 | AA28 | ALDO3/3V3 | I/O |
|
B12 | PB12 | AC23 | CLDO3/3.3V | I/O |
|
B13 | PB11 | AF25 | CLDO3/3.3V | I/O |
|
B14 | PI9 | E25 | DCDC4/3.3V | I/O |
|
B15 | PI8 | D25 | DCDC4/3.3V | I/O |
|
B16 | PI11 | E21 | DCDC4/3.3V | I/O |
|
B17 | DGND | / | DGND/0.0V | GND |
|
B18 | U3-PCIE21-RXP | B23 | CLDO1/1.8V | AI |
|
B19 | U3-PCIE21-RXN | A23 | CLDO1/1.8V | AI |
|
B20 | DGND | / | DGND/0.0V | GND |
|
B21 | PCIE21-REFCLKP | B24 | CLDO1/1.8V | AI/O |
|
B22 | PCIE21-REFCLKN | A24 | CLDO1/1.8V | AI/O |
|
B23 | PB13 | AJ25 | CLDO3/3.3V | I/O |
|
B24 | PB14 | AH25 | CLDO3/3.3V | I/O |
|
B25 | PB4 | AE23 | CLDO3/3.3V | I/O |
|
B26 | PB5 | AD23 | CLDO3/3.3V | I/O |
|
B27 | DGND | / | DGND/0.0V | GND |
|
B28 | DGND | / | DGND/0.0V | GND |
|
B29 | DGND | / | DGND/0.0V | GND |
|
B30 | DGND | / | DGND/0.0V | GND |
|
B31 | PL12 | AB26 | ALDO3/3V3 | I/O |
|
B32 | PL13 | AB25 | ALDO3/3V3 | I/O |
|
B33 | DGND | / | DGND/0.0V | GND |
|
B34 | DGND | / | DGND/0.0V | GND |
|
B35 | PI10 | D21 | DCDC4/3.3V | I/O |
|
B36 | PI7 | B26 | DCDC4/3.3V | I/O |
|
B37 | PI6 | A27 | DCDC4/3.3V | I/O |
|
B38 | PI16 | B25 | DCDC4/3.3V | I/O |
|
B39 | PI15 | A26 | DCDC4/3.3V | I/O |
|
B40 | U3-PCIE21-TXP | B22 | CLDO1/1.8V | AO |
|
B41 | U3-PCIE21-TXN | A22 | CLDO1/1.8V | AO |
|
B42 | PL4 | AA29 | ALDO3/3V3 | I/O |
|
B43 | PL5 | Y27 | ALDO3/3V3 | I/O |
|
B44 | PL7 | Y25 | ALDO3/3V3 | I/O |
|
B45 | PL6 | Y26 | ALDO3/3V3 | I/O |
|
B46 | DGND | / | DGND/0.0V | GND |
|
B47 | DGND | / | DGND/0.0V | GND |
|
B48 | DGND | / | DGND/0.0V | GND |
|
B49 | DGND | / | DGND/0.0V | GND |
|
B50 | PM4 | AC29 | BLDO2/1.8V | I/O |
|
B51 | PM2 | AD28 | BLDO2/1.8V | I/O |
|
B52 | / | / | / | N/A |
|
B53 | PM3 | AC27 | BLDO2/1.8V | I/O |
|
B54 | DGND | / | DGND/0.0V | GND |
|
B55 | DGND | / | DGND/0.0V | GND |
|
B56 | PI13 | D23 | DCDC4/3.3V | I/O |
|
B57 | PI14 | E23 | DCDC4/3.3V | I/O |
|
B58 | DGND | / | DGND/0.0V | GND |
|
B59 | DGND | / | DGND/0.0V | GND |
|
B60 | PF3_SDC0-CMD | AG22 | CLDO3/3.3V | I/O | 1.8V for SDIO and 3.3V for GPIO |
B61 | PF6 | AF21 | CLDO3/3.3V | I/O | 1.8V for SDIO and 3.3V for GPIO |
B62 | PF2_SDC0-CLK | AH22 | CLDO3/3.3V | I/O | 33Ω in series, 1.8V for SDIO and 3.3V for GPIO |
B63 | DGND | / | DGND/0.0V | GND |
|
B64 | PL8 | AB28 | ALDO3/3V3 | I/O |
|
B65 | PL9 | AB27 | ALDO3/3V3 | I/O |
|
B66 | PM0 | AD27 | BLDO2/1.8V | I/O |
|
B67 | PM1 | AE29 | BLDO2/1.8V | I/O |
|
B68 | PM5 | AC28 | BLDO2/1.8V | I/O |
|
B69 | PG9 | V28 | BLDO1/3.3V | I/O |
|
B70 | PG8 | V27 | BLDO1/3.3V | I/O |
|
B71 | PF4_SDC0-D3 | AJ23 | CLDO3/3.3V | I/O | 1.8V for SDIO and 3.3V for GPIO |
B72 | PF4_SDC0-D2 | AH23 | CLDO3/3.3V | I/O | 1.8V for SDIO and 3.3V for GPIO |
B73 | PF4_SDC0-D1 | AH21 | CLDO3/3.3V | I/O | 1.8V for SDIO and 3.3V for GPIO |
B74 | PF4_SDC0-D0 | AG21 | CLDO3/3.3V | I/O | 1.8V for SDIO and 3.3V for GPIO |
B75 | PB3 | AF23 | CLDO3/3.3V | I/O |
|
B76 | PB0 | AC21 | CLDO3/3.3V | I/O |
|
B77 | PB1 | AB21 | CLDO3/3.3V | I/O |
|
B78 | PB2 | AG24 | CLDO3/3.3V | I/O |
|
B79 | PG6 | T24 | BLDO1/3.3V | I/O |
|
B80 | PG7 | T25 | BLDO1/3.3V | I/O |
|
C01 | LINEOUTP | D28 | ALDO4/1.8V | AO |
|
C02 | LINEOUTN | D29 | ALDO4/1.8V | AO |
|
C03 | DGND | / | DGND/0.0V | GND |
|
C04 | AP-RESET | AF27 | RTC/1.8V | I/O | 1nF pull down, 100Ω in series, 10KΩ pull up |
C05 | AP-PWRON | / | RTC/1.8V | DI | 100nF pull down, 100Ω in series |
C06 | / | / | / | N/A |
|
C07 | PG5_SDC1-D3 | U28 | BLDO1/3.3V | I/O |
|
C08 | PG4_SDC1-D2 | U29 | BLDO1/3.3V | I/O |
|
C09 | PG3_SDC1-D1 | R27 | BLDO1/3.3V | I/O |
|
C10 | PG2_SDC1-D0 | R28 | BLDO1/3.3V | I/O |
|
C11 | DGND | / | DGND/0.0V | GND |
|
C12 | PE7_LB | E13 | DCDC4/3.3V | I/O |
|
C13 | PE6_LB | D13 | DCDC4/3.3V | I/O |
|
C14 | PE5_LB | E11 | DCDC4/3.3V | I/O |
|
C15 | PE4_LB | F11 | DCDC4/3.3V | I/O |
|
C16 | PE3_LB | G11 | DCDC4/3.3V | I/O |
|
C17 | PE2_LB | F9 | DCDC4/3.3V | I/O |
|
C18 | PE1_LB | G9 | DCDC4/3.3V | I/O |
|
C19 | PE0_LB | B9 | DCDC4/3.3V | I/O |
|
C20 | DGND | / | DGND/0.0V | GND |
|
C21 | PD12_LCD_LV1-D1P | F1 | DCDC4/3.3V | I/O | 1.8V for LVDS and 3.3V for GPIO |
C22 | PD14_LCD_LV1-D2P | G1 | DCDC4/3.3V | I/O | 1.8V for LVDS and 3.3V for GPIO |
C23 | PD13_LCD_LV1-D1N | F2 | DCDC4/3.3V | I/O | 1.8V for LVDS and 3.3V for GPIO |
C24 | USB0-DM | B20 | CLDO3/3.3V | AI/O |
|
C25 | USB0-DP | A20 | CLDO3/3.3V | AI/O |
|
C26 | DGND | / | DGND/0.0V | GND |
|
C27 | FEL | AD21 | CLDO3/3.3V | DI | 1nF pull down, 100Ω in series |
C28 | AP-NMI | AE28 | RTC/1.8V | I/O | 1nF pull down, 10KΩ pull up |
C29 | PG13 | U27 | BLDO1/3.3V | I/O |
|
C30 | PG14 | P24 | BLDO1/3.3V | I/O |
|
C31 | PG1_SDC1-CMD | T27 | BLDO1/3.3V | I/O |
|
C32 | PG0_SDC1-CLK | R29 | BLDO1/3.3V | I/O | 33Ω in series |
C33 | DGND | / | DGND/0.0V | GND |
|
C34 | DGND | / | DGND/0.0V | GND |
|
C35 | PE13_LB | C9 | DCDC4/3.3V | I/O |
|
C36 | PE17_LB | F13 | DCDC4/3.3V | I/O |
|
C37 | PE8_LB | E9 | DCDC4/3.3V | I/O |
|
C38 | PE9_LB | D11 | DCDC4/3.3V | I/O |
|
C39 | PK9_LB_MIB-D1P | A14 | DCDC4/3.3V | I/O | 1.8V for CSI and 3.3V for GPIO |
C40 | PK5_LB_MIA-CKP | A12 | DCDC4/3.3V | I/O | 1.8V for CSI and 3.3V for GPIO |
C41 | PK2_LB_MIA-D1N | B11 | DCDC4/3.3V | I/O | 1.8V for CSI and 3.3V for GPIO |
C42 | PK0_LB_MIA-D0N | B13 | DCDC4/3.3V | I/O | 1.8V for CSI and 3.3V for GPIO |
C43 | DGND | / | DGND/0.0V | GND |
|
C44 | PD11_LCD_LV1-D0N | E2 | DCDC4/3.3V | I/O | 1.8V for LVDS and 3.3V for GPIO |
C45 | PD15_LCD_LV1-D2N | G2 | DCDC4/3.3V | I/O | 1.8V for LVDS and 3.3V for GPIO |
C46 | USB1-DM | B21 | CLDO3/3.3V | AI/O |
|
C47 | USB1-DP | A21 | CLDO3/3.3V | AI/O |
|
C48 | DGND | / | DGND/0.0V | GND |
|
C49 | PG10 | V26 | BLDO1/3.3V | I/O |
|
C50 | PG12 | T26 | BLDO1/3.3V | I/O |
|
C51 | PG11 | V25 | BLDO1/3.3V | I/O |
|
C52 | PD18_LCD_LV1-D3P | J1 | DCDC4/3.3V | I/O | 1.8V for LVDS and 3.3V for GPIO |
C53 | PD19_LCD_LV1-D3N | J2 | DCDC4/3.3V | I/O | 1.8V for LVDS and 3.3V for GPIO |
C54 | PH12 | C7 | DCDC4/3.3V | I/O |
|
C55 | PH13 | B8 | DCDC4/3.3V | I/O |
|
C56 | PE12_LB | A10 | DCDC4/3.3V | I/O |
|
C57 | PE11_LB | C10 | DCDC4/3.3V | I/O |
|
C58 | PE10_LB | D9 | DCDC4/3.3V | I/O |
|
C59 | PK11_LB_MIB-CKP | A15 | DCDC4/3.3V | I/O | 1.8V for CSI and 3.3V for GPIO |
C60 | PK7_LB_MIB-D0P | A16 | DCDC4/3.3V | I/O | 1.8V for CSI and 3.3V for GPIO |
C61 | PK4_LB_MIA-CKN | B12 | DCDC4/3.3V | I/O | 1.8V for CSI and 3.3V for GPIO |
C62 | PK1_LB_MIA-D0P | A13 | DCDC4/3.3V | I/O | 1.8V for CSI and 3.3V for GPIO |
C63 | DGND | / | DGND/0.0V | GND |
|
C64 | PD10_LCD_LV1-D0P | E1 | DCDC4/3.3V | I/O | 1.8V for LVDS and 3.3V for GPIO |
C65 | PI2 | C28 | DCDC4/3.3V | I/O |
|
C66 | PI3 | C27 | DCDC4/3.3V | I/O |
|
C67 | PI5 | D27 | DCDC4/3.3V | I/O |
|
C68 | PI4 | C29 | DCDC4/3.3V | I/O |
|
C69 | PK16_LB_MIC-CKN | B18 | DCDC4/3.3V | I/O | 1.8V for CSI and 3.3V for GPIO |
C70 | PK17_LB_MIC-CKP | A18 | DCDC4/3.3V | I/O | 1.8V for CSI and 3.3V for GPIO |
C71 | PH9 | F7 | DCDC4/3.3V | I/O |
|
C72 | PH8 | G7 | DCDC4/3.3V | I/O |
|
C73 | PE15_LB | H13 | DCDC4/3.3V | I/O |
|
C74 | PE16_LB | G13 | DCDC4/3.3V | I/O |
|
C75 | PK15_LB_MIC-D1P | A17 | DCDC4/3.3V | I/O | 1.8V for CSI and 3.3V for GPIO |
C76 | PK13_LB_MIC-D0P | A19 | DCDC4/3.3V | I/O | 1.8V for CSI and 3.3V for GPIO |
C77 | PK10_LB_MIB-CKN | B15 | DCDC4/3.3V | I/O | 1.8V for CSI and 3.3V for GPIO |
C78 | PK6_LB_MIB-D0N | B16 | DCDC4/3.3V | I/O | 1.8V for CSI and 3.3V for GPIO |
C79 | PK3_LB_MIA-D1P | A11 | DCDC4/3.3V | I/O | 1.8V for CSI and 3.3V for GPIO |
C80 | DGND | / | DGND/0.0V | GND |
|
C81 | PK18_LB_MID-D0N | D19 | DCDC4/3.3V | I/O | 1.8V for CSI and 3.3V for GPIO |
C82 | PK19_LB_MID-D0P | E19 | DCDC4/3.3V | I/O | 1.8V for CSI and 3.3V for GPIO |
C83 | PK21_LB_MID-D1P | D15 | DCDC4/3.3V | I/O | 1.8V for CSI and 3.3V for GPIO |
C84 | PK20_LB_MID-D1N | E15 | DCDC4/3.3V | I/O | 1.8V for CSI and 3.3V for GPIO |
C85 | PH1 | F5 | DCDC4/3.3V | I/O |
|
C86 | PH0 | G5 | DCDC4/3.3V | I/O |
|
C87 | PK22_LB_MID-CKN | E17 | DCDC4/3.3V | I/O | 1.8V for CSI and 3.3V for GPIO |
C88 | PK23_LB_MID-CKP | D17 | DCDC4/3.3V | I/O | 1.8V for CSI and 3.3V for GPIO |
C89 | DGND | / | DGND/0.0V | GND |
|
C90 | PK14_LB_MIC-D1N | B17 | DCDC4/3.3V | I/O | 1.8V for CSI and 3.3V for GPIO |
C91 | PK12_LB_MIC-D0N | B19 | DCDC4/3.3V | I/O | 1.8V for CSI and 3.3V for GPIO |
C92 | PK8_LB_MIB-D1N | B14 | DCDC4/3.3V | I/O | 1.8V for CSI and 3.3V for GPIO |
C93 | PE14_LB | B10 | DCDC4/3.3V | I/O |
|
D01 | PD0_LCD_DSI-D0P | B5 | DCDC4/3.3V | I/O | 1.8V for LVDS and 3.3V for GPIO |
D02 | PD1_LCD_DSI-D0N | A5 | DCDC4/3.3V | I/O | 1.8V for LVDS and 3.3V for GPIO |
D03 | DGND | / | DGND/0.0V | GND |
|
D04 | PD4_LCD_DSI-CKP | B3 | DCDC4/3.3V | I/O | 1.8V for LVDS and 3.3V for GPIO |
D05 | PD5_LCD_DSI-CKN | A3 | DCDC4/3.3V | I/O | 1.8V for LVDS and 3.3V for GPIO |
D06 | DGND | / | DGND/0.0V | GND |
|
D07 | DGND | / | DGND/0.0V | GND |
|
D08 | PJ22_MII1-TXCK | P7 | DCDC4/3.3V | I/O |
|
D09 | PJ23_MII1-TXCTL | P6 | DCDC4/3.3V | I/O |
|
D10 | PJ30_MII1-TXD3 | M7 | DCDC4/3.3V | I/O |
|
D11 | PJ31_MII1-TXD2 | M6 | DCDC4/3.3V | I/O |
|
D12 | PJ20_MII1-TXD1 | R3 | DCDC4/3.3V | I/O |
|
D13 | PJ21_MII1-TXD0 | R2 | DCDC4/3.3V | I/O |
|
D14 | DGND | / | DGND/0.0V | GND |
|
D15 | PH14 | C8 | DCDC4/3.3V | I/O |
|
D16 | PH15 | A8 | DCDC4/3.3V | I/O |
|
D17 | PB6 | AD24 | CLDO3/3.3V | I/O |
|
D18 | PI1 | B28 | DCDC4/3.3V | I/O |
|
D19 | PI0 | B27 | DCDC4/3.3V | I/O |
|
D20 | DGND | / | DGND/0.0V | GND |
|
D21 | PH11 | D7 | DCDC4/3.3V | I/O |
|
D22 | PH10 | E7 | DCDC4/3.3V | I/O |
|
D23 | PD2_LCD_DSI-D1P | B4 | DCDC4/3.3V | I/O | 1.8V for LVDS and 3.3V for GPIO |
D24 | PD3_LCD_DSI-D1N | A4 | DCDC4/3.3V | I/O | 1.8V for LVDS and 3.3V for GPIO |
D25 | DGND | / | DGND/0.0V | GND |
|
D26 | PD8_LCD_DSI-D3P | D1 | DCDC4/3.3V | I/O | 1.8V for LVDS and 3.3V for GPIO |
D27 | PD9_LCD_DSI-D3N | D2 | DCDC4/3.3V | I/O | 1.8V for LVDS and 3.3V for GPIO |
D28 | DGND | / | DGND/0.0V | GND |
|
D29 | PJ27_MII1-RXD3 | M4 | DCDC4/3.3V | I/O |
|
D30 | PJ28_MII1-RXD2 | K1 | DCDC4/3.3V | I/O |
|
D31 | PJ16_MII1-RXD1 | M1 | DCDC4/3.3V | I/O |
|
D32 | PJ17_MII1-RXD0 | M3 | DCDC4/3.3V | I/O |
|
D33 | DGND | / | DGND/0.0V | GND |
|
D34 | PJ3_MII0-CLKIN | U3 | DCDC4/3.3V | I/O |
|
D35 | PJ10_MII0-2550M | U2 | DCDC4/3.3V | I/O |
|
D36 | DGND | / | DGND/0.0V | GND |
|
D37 | PB8 | AG25 | CLDO3/3.3V | I/O |
|
D38 | PB7 | AH24 | CLDO3/3.3V | I/O |
|
D39 | DGND | / | DGND/0.0V | GND |
|
D40 | PD17_LCD_LV1-CKN | H2 | DCDC4/3.3V | I/O | 1.8V for LVDS and 3.3V for GPIO |
D41 | PD16_LCD_LV1-CKP | H1 | DCDC4/3.3V | I/O | 1.8V for LVDS and 3.3V for GPIO |
D42 | DGND | / | DGND/0.0V | GND |
|
D43 | PD6_LCD_DSI-D2P | C1 | DCDC4/3.3V | I/O | 1.8V for LVDS and 3.3V for GPIO |
D44 | PD7_LCD_DSI-D2N | C2 | DCDC4/3.3V | I/O | 1.8V for LVDS and 3.3V for GPIO |
D45 | DGND | / | DGND/0.0V | GND |
|
D46 | PJ29_MII1-RXCK | K2 | DCDC4/3.3V | I/O |
|
D47 | PJ18_MII1-RXCTL | M2 | DCDC4/3.3V | I/O |
|
D48 | PJ19_MII1-CLKIN | L1 | DCDC4/3.3V | I/O |
|
D49 | PJ26_MII1-2550M | M5 | DCDC4/3.3V | I/O |
|
D50 | DGND | / | DGND/0.0V | GND |
|
D51 | PJ6_MII0-TXCK | T7 | DCDC4/3.3V | I/O |
|
D52 | PJ7_MII0-TXCTL | T6 | DCDC4/3.3V | I/O |
|
D53 | PJ9_MII0-MDIO | K5 | DCDC4/3.3V | I/O |
|
D54 | PJ8_MII0-MDC | P5 | DCDC4/3.3V | I/O |
|
D55 | DGND | / | DGND/0.0V | GND |
|
D56 | / | / | / | N/A |
|
D57 | / | / | / | N/A |
|
D58 | PD20_LCD_HSYNC | K6 | DCDC4/3.3V | I/O | 1.8V for LVDS and 3.3V for GPIO |
D59 | PD21_LCD_VSYNC | H6 | DCDC4/3.3V | I/O | 1.8V for LVDS and 3.3V for GPIO |
D60 | PD22 | H5 | DCDC4/3.3V | I/O |
|
D61 | DGND | / | DGND/0.0V | GND |
|
D62 | PJ25_MII1-MDIO | K3 | DCDC4/3.3V | I/O |
|
D63 | PJ24_MII1-MDC | K4 | DCDC4/3.3V | I/O |
|
D64 | DGND | / | DGND/0.0V | GND |
|
D65 | PJ14_MII0-TXD3 | T4 | DCDC4/3.3V | I/O |
|
D66 | PJ15_MII0-TXD2 | T5 | DCDC4/3.3V | I/O |
|
D67 | PJ4_MII0-TXD1 | P4 | DCDC4/3.3V | I/O |
|
D68 | PJ5_MII0-TXD0 | T3 | DCDC4/3.3V | I/O |
|
D69 | PJ2_MII0-RXCTL | P3 | DCDC4/3.3V | I/O |
|
D70 | DGND | / | DGND/0.0V | GND |
|
D71 | PD23 | H4 | DCDC4/3.3V | I/O |
|
D72 | DGND | / | DGND/0.0V | GND |
|
D73 | PA_GPADC00 | H24 | CLDO4/3.3V | I/O | 1.8V for ADC and 3.3V for GPIO |
D74 | PA_GPADC01 | H25 | CLDO4/3.3V | I/O | 1.8V for ADC and 3.3V for GPIO |
D75 | DGND | / | DGND/0.0V | GND |
|
D76 | PJ11_MII0-RXD3 | N2 | DCDC4/3.3V | I/O |
|
D77 | PJ12_MII0-RXD2 | P2 | DCDC4/3.3V | I/O |
|
D78 | PJ0_MII0-RXD1 | P1 | DCDC4/3.3V | I/O |
|
D79 | PJ1_MII0-RXD0 | N3 | DCDC4/3.3V | I/O |
|
D80 | PJ13_MII0-RXCK | T2 | DCDC4/3.3V | I/O |
|
E01 | DGND | / | DGND/0.0V | GND |
|
E02 | DGND | / | DGND/0.0V | GND |
|
E03 | DGND | / | DGND/0.0V | GND |
|
E04 | DGND | / | DGND/0.0V | GND |
|
E05 | DGND | / | DGND/0.0V | GND |
|
E06 | DGND | / | DGND/0.0V | GND |
|
E07 | DGND | / | DGND/0.0V | GND |
|
E08 | DGND | / | DGND/0.0V | GND |
|
E09 | DGND | / | DGND/0.0V | GND |
|
E10 | DGND | / | DGND/0.0V | GND |
|
E11 | DGND | / | DGND/0.0V | GND |
|
E12 | DGND | / | DGND/0.0V | GND |
|
E13 | DGND | / | DGND/0.0V | GND |
|
E14 | DGND | / | DGND/0.0V | GND |
|
E15 | DGND | / | DGND/0.0V | GND |
|
E16 | DGND | / | DGND/0.0V | GND |
|
E17 | DGND | / | DGND/0.0V | GND |
|
E18 | DGND | / | DGND/0.0V | GND |
|
E19 | DGND | / | DGND/0.0V | GND |
|
E20 | DGND | / | DGND/0.0V | GND |
|
E21 | DGND | / | DGND/0.0V | GND |
|
E22 | DGND | / | DGND/0.0V | GND |
|
E23 | DGND | / | DGND/0.0V | GND |
|
E24 | DGND | / | DGND/0.0V | GND |
|
E25 | DGND | / | DGND/0.0V | GND |
|
E26 | DGND | / | DGND/0.0V | GND |
|
E27 | DGND | / | DGND/0.0V | GND |
|
E28 | DGND | / | DGND/0.0V | GND |
|
E29 | DGND | / | DGND/0.0V | GND |
|
E30 | DGND | / | DGND/0.0V | GND |
|
E31 | DGND | / | DGND/0.0V | GND |
|
E32 | DGND | / | DGND/0.0V | GND |
|
E33 | DGND | / | DGND/0.0V | GND |
|
E34 | DGND | / | DGND/0.0V | GND |
|
E35 | DGND | / | DGND/0.0V | GND |
|
