| 序号 | 参数名称 | 参数值 | 注释 |

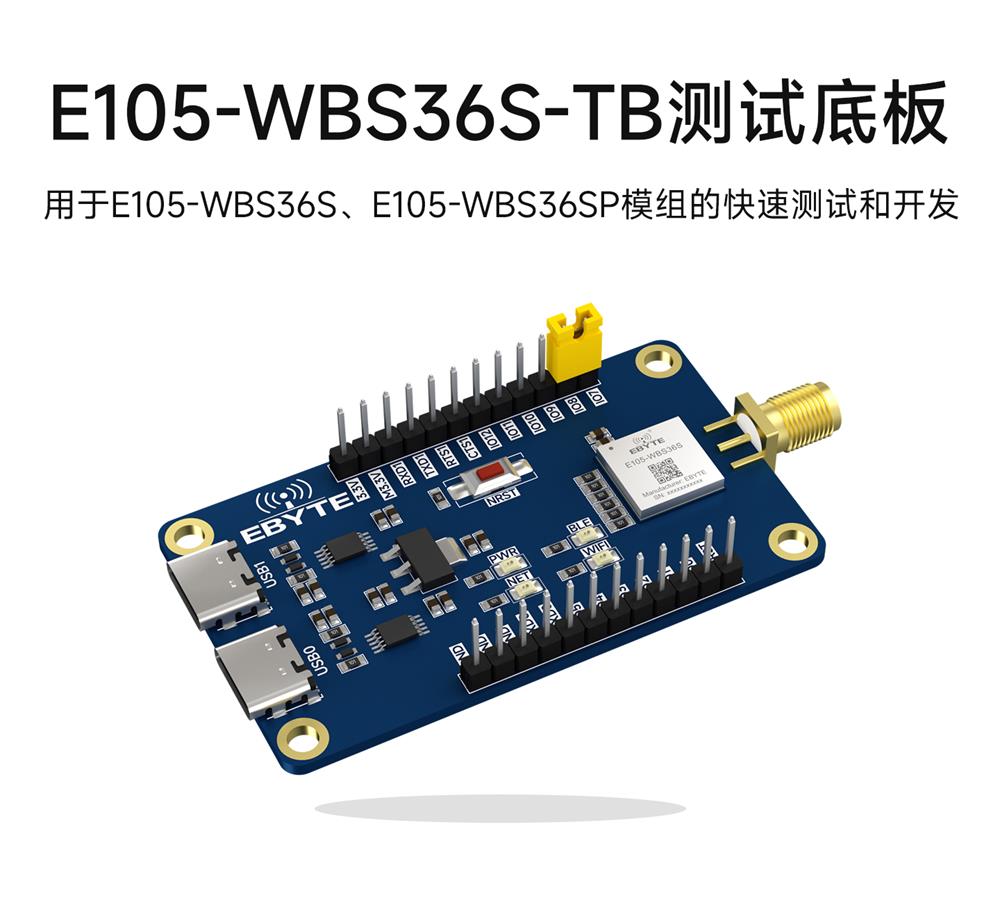

| 1 | 支持模块 | E105-WBS36S | 星闪/WiFi/蓝牙 Combo 三合一模组 |
| 2 | 模块尺寸 | 60.0 * 34.0mm | 仅 PCB 尺寸，详细尺寸请查看产品尺寸图 |
| 3 | 生产工艺 | 无铅工艺，机贴 | 无线类产品必须机贴方能保证批量一致性和可靠性 |
| 4 | 供电接口 | USB | - |
| 5 | 通信接口 | UART | - |
| 6 | 工作温度 | -40 ~ +85℃ | 工业级 |
| 7 | 工作湿度 | 10% ~ 90% | 相对湿度，无冷凝 |
| 8 | 储存温度 | -40 ~ +125℃ | 工业级 |

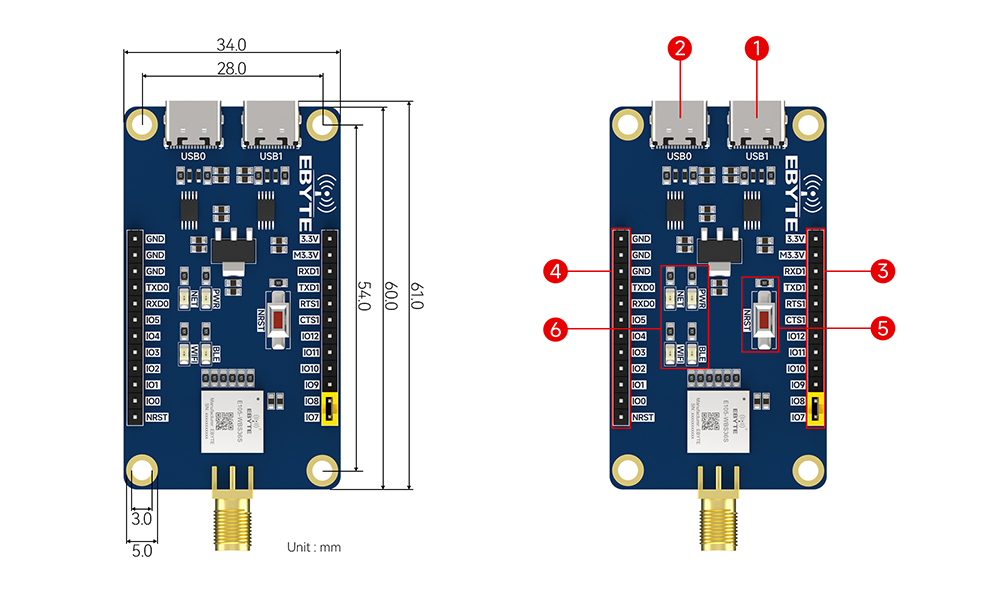

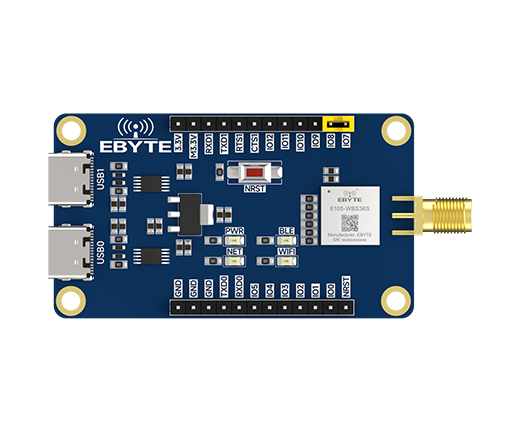

| 序号 | 主部件 | 子部件 | 介绍 |
| 1 | USB1接口 | - | 通过 USB 转串口芯片与模组UART1 接口相连，用于数据传输 |
| 2 | USB0接口 | - | 通过 USB 转串口芯片与模组 UART0 接口相连，用于烧录固件 |
| 3 | 排针 | 3.3V | 连接 OLD 电源输出引脚，在使用开发板时需使用跳帽短接M3.3V 引脚 |
| M3.3V | 连接模组电源输入引脚，在使用开发板时需使用跳帽短接 3.3V 引脚 | ||
| RXD1 | 串口接收引脚，TTL 电平，用于数据/指令传输 | ||
| TXD1 | 串口发送引脚，TTL 电平，用于数据/指令传输 | ||
| RTS1 | GPIO_14，流控引脚（未开放） | ||
| CTS1 | GPIO_13，流控引脚（未开放） | ||
| IO12 | GPIO_12 | ||
| IO11 | GPIO_11 | ||
| IO10 | GPIO_10 | ||
| IO9 | GPIO_9 | ||
| IO8 | GPIO_8 | ||
| IO7 | GPIO_7 | ||
| 4 | 排针 | GND | GND 引脚 |
| GND | GND 引脚 | ||
| GND | GND 引脚 | ||
| TXD0 | 串口发送引脚，TTL 电平，用于固件烧录 | ||
| RXD0 | 串口接收引脚，TTL 电平，用于固件烧录 | ||
| IO5 | GPIO_5 | ||
| IO4 | GPIO_4 | ||
| IO3 | GPIO_3 | ||
| IO2 | GPIO_2 | ||
| IO1 | GPIO_1 | ||
| IO0 | GPIO_0 | ||
| NRST | 复位引脚 | ||
| 5 | NRST键 | - | 复位按键 |
| 6 | LED | PWR | 电源指示 |
| BLE | SLE/BLE 连接指示，亮：有连接；灭：无连接 | ||
| NET | Socket 连接指示，亮：有连接；灭：无连接 | ||
| WIFI | 连网指示，亮：有网络；灭：无网络 |
