| 序号 | 主要固件 | 介绍 |

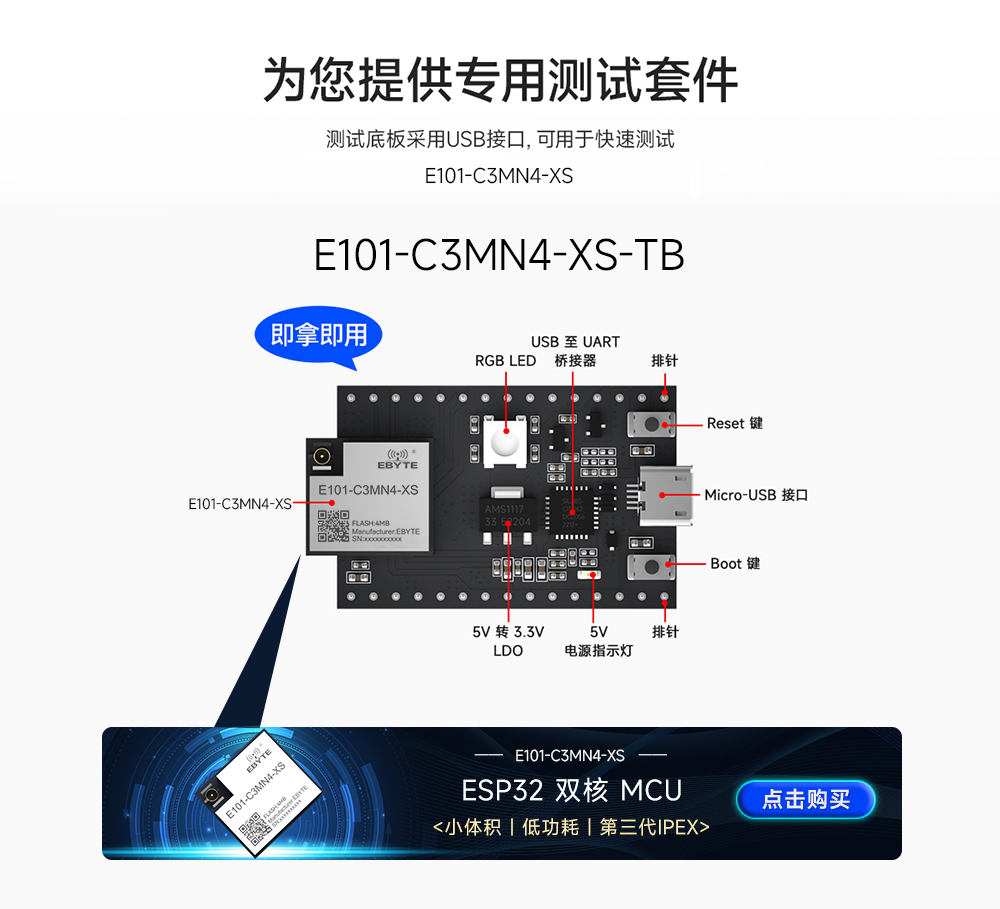

| 1 | E101-C3MN4-XS | E101-C3MN4是通用型Wi-Fi和低功耗蓝牙双模模组，采用PCB板载天线。该款模组集成配置4MB嵌入式flash的ESP32-C3FN4芯片。由于flash直接封装在芯片中，E101-C3MN4-PS模组具有更小的封装尺寸。 |
| 2 | 5V转3.3 V LDO | 电源转换器，输入5 V，输出3.3 V。 |
| 3 | 5 V电源指示灯 | 开发板连接USB电源后，该指示灯亮起。 |
| 4 | 排针 | 所有可用GPIO管脚（除flash 的SPI总线）均已引出至开发板的排针。请查看排针获取更多信息。 |
| 5 | Boot键 | 下载按键。按住Boot键的同时按一下Reset键进入“固件下载”模式，通过串口下载固件。 |
| 6 | Micro-USB 接口 | USB接口。可用作开发板的供电电源或PC和ESP32-C3FN4芯片的通信接口。 |
| 7 | Reset键 | 复位按键。 |
| 8 | USB至UART桥接器 | 单芯片USB 至UART桥接器，可提供高达3 Mbps的传输速率。 |
| 9 | RGB LED | 可寻址RGB发光二极管，由GPIO8驱动。 |
| 序号 | 参数名称 | 参数值 | 注释 |
| 1 | 支持模块 | ESP32-C3-MINI-1U | WiFi串口模块 |
| 2 | 模块尺寸 | 38.91* 25.4mm | 含USB接头 |
| 3 | 生产工艺 | 无铅工艺，机贴 | 无线类产品必须机贴方能保证批量一致性和可靠性 |
| 4 | 供电接口 | USB | - |
| 5 | 通信接口 | TTL | - |
| 6 | 工作温度 | -40~+85 ℃ | 工业级 |
| 7 | 工作湿度 | 10% ~ 90% | 相对湿度，无冷凝 |
| 8 | 储存温度 | -40 ~ +125 ℃ | 工业级 |
| 引脚序号 | 引脚名称 | 类型 | 引脚用途 |
| 1 | GND | G | 接地 |
| 2 | 3V3 | P | 3.3 V电源 |
| 3 | 3V3 | p | 3.3 V电源 |
| 4 | 102 | 1/0/T | GPI02，ADC1_CH2，FSPIQ |
| 5 | I03 | 1/0/T | GP103，ADC1_CH3 |
| 6 | GND | G | 接地 |
| 7 | RST | l | CHIP_PU |
| 8 | GND | G | 接地 |
| 9 | I01 | I/0/T | GPI01，ADC1_CH1，XTAL_32K_N |
| 10 | I01 | I/0/T | GP101，ADC1_CH1，XTAL_32K_N |
| 11 | I010 | I/0/T | GPI010，FSPICS0 |
| 12 | GND | G | 接地 |
| 13 | 5V | P | 5 V电源 |
| 14 | 5V | P | 5V电源 |
| 15 | GND | G | 接地 |
| 16 | GND | G | 接地 |
| 17 | I019 | 1/0/T | GPI019 |
| 18 | I018 | 1/0/T | GPI018 |
| 19 | GND | G | 接地 |
| 20 | I04 | I/o/T | GPI04，ADC1_CH4，FSPIHD，MTMS |
| 21 | I05 | 1/0/T | GPI05，ADC2_CH0，FSPIWP，MIDI |
| 22 | 1O6 | I/0/T | GPIO6，FSPICLK，MTCK |
| 23 | IO7 | 1/0/T | GPI07，FSPID，MTD0 |
| 24 | GND | G | 接地 |
| 25 | I08 | I/0/T | GPI08，RGB LED |
| 26 | I09 | I/0/T | GPI09 |
| 27 | GND | G | 接地 |
| 28 | RX | I/0/T | GPI020，U0RXD |
| 29 | TX | I/0/T | GPI021，U0TXD |
| 30 | GND | G | 接地 |
