当前位置: 首页 >产品中心 >遥控开关>4G手机遥控开关>CE31-TD04X

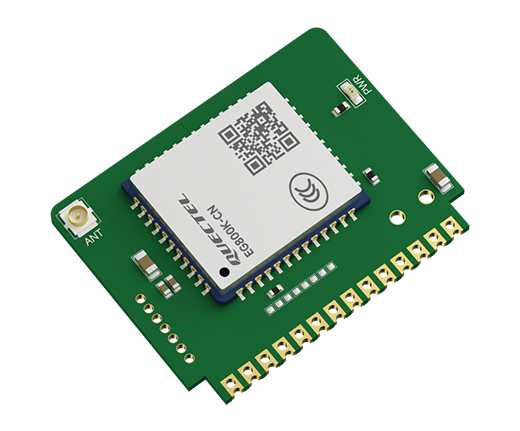

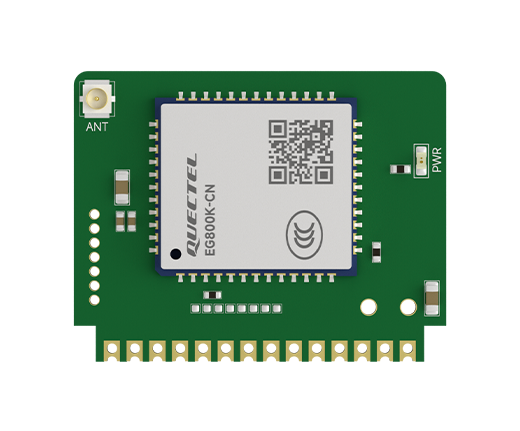

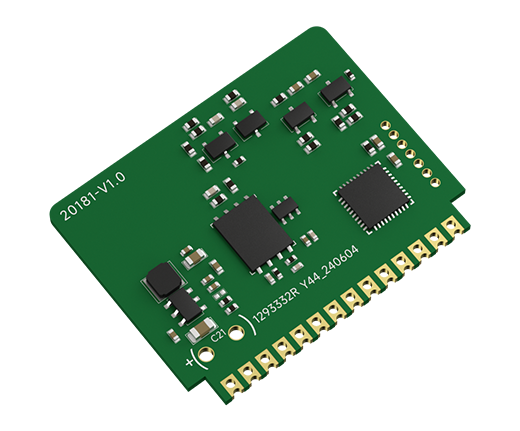

CE31-TD04X 4G远程遥控开关模组

控制方式:小程序

工作电压:DC 4.6~9V

产品尺寸:25.5*33mm

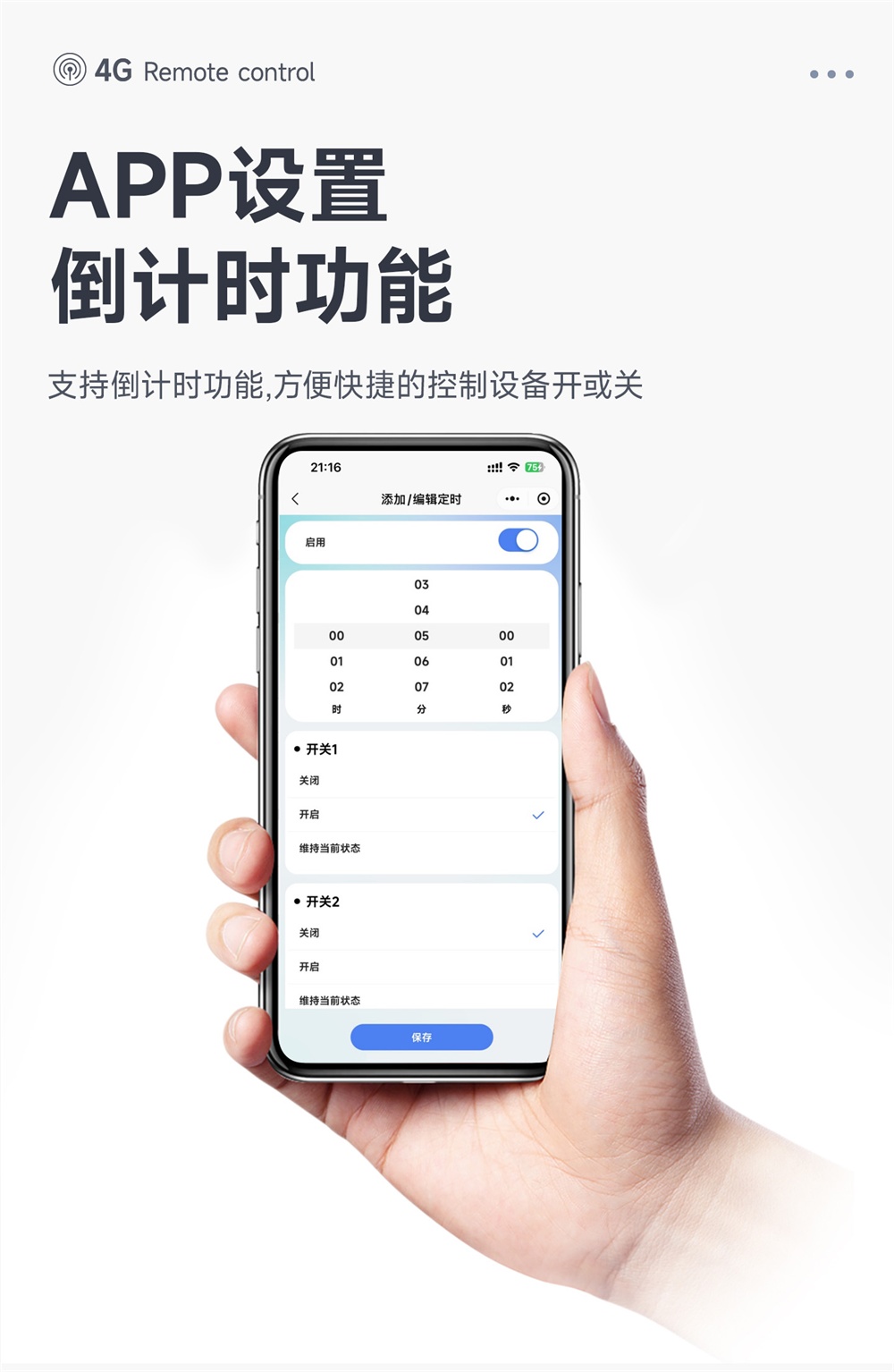

产品简介:CE31-TD04X产品支持多种方式控制(手机、本地 IO),持支持 4 路 DO 集电极开漏输出。具有自锁/点动/互锁模式,出厂默认自锁模式,用户可自由切换(可以切换每一路开关的模式)。支持分享功能,实现多人控制(只有一个管理账号),支持定时等更多功能。产品喷涂三防漆,具有“防霉菌”“防潮湿”“防盐雾”等功能。

遥控开关

CE31(亿佰特)
遥控开关产品使用说明

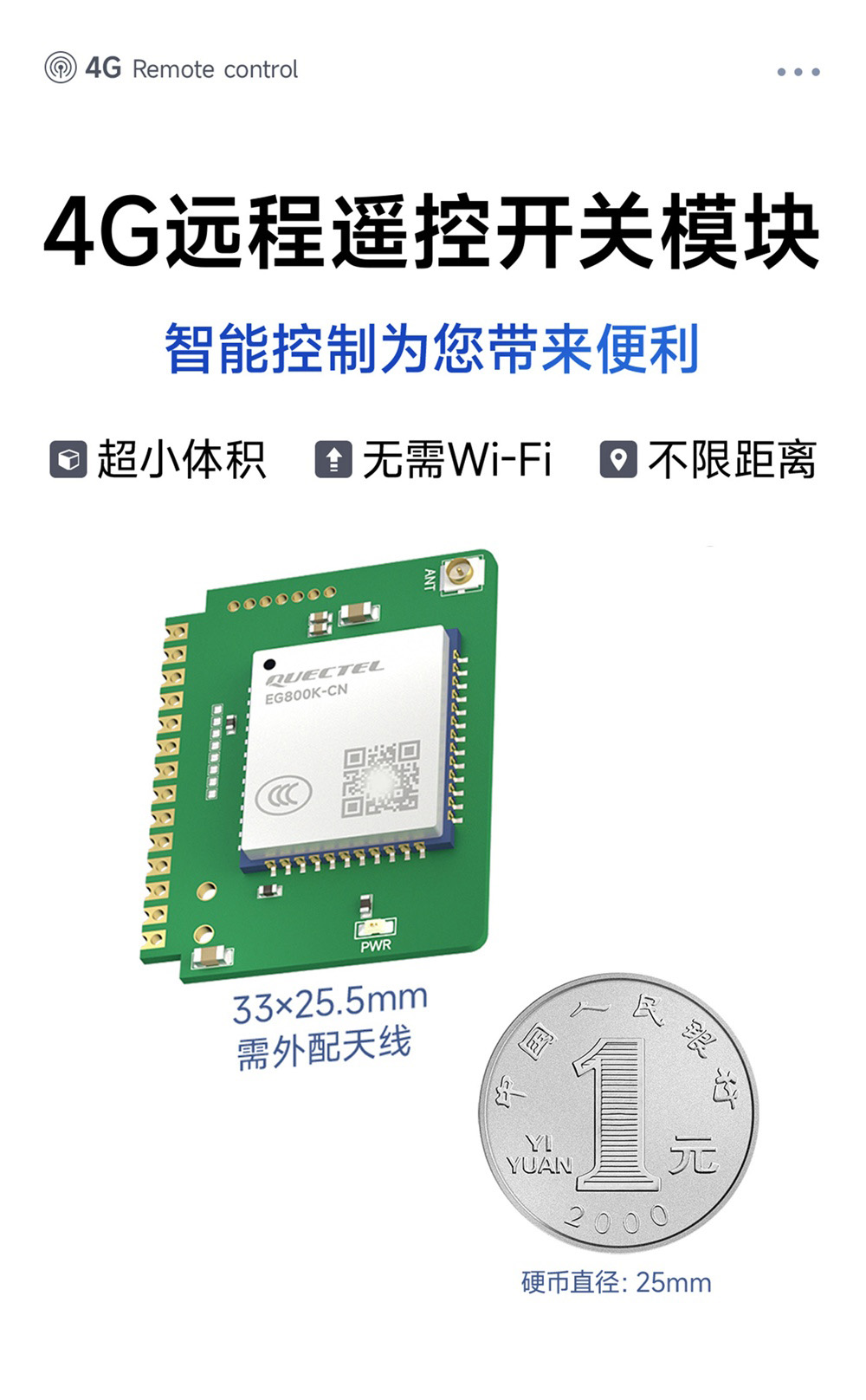

CE31-TD04X 4G遥控开关模块 (1)
CE31-TD04X 4G遥控开关模块 (2)

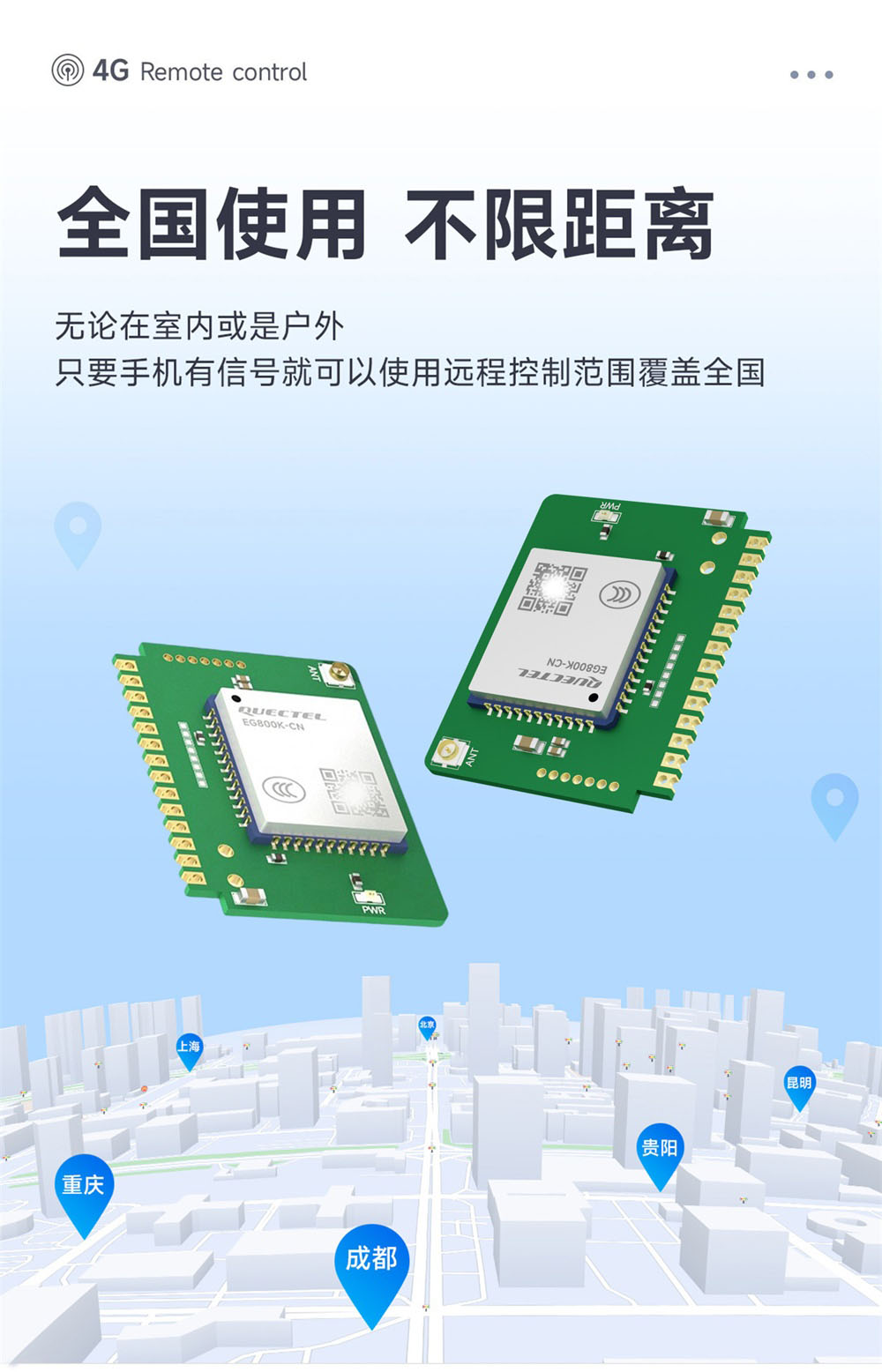

CE31-TD04X 4G遥控开关模块 (3)
CE31-TD04X 4G遥控开关模块 (4)
CE31-TD04X 4G遥控开关模块 (5)
CE31-TD04X 4G遥控开关模块 (6)

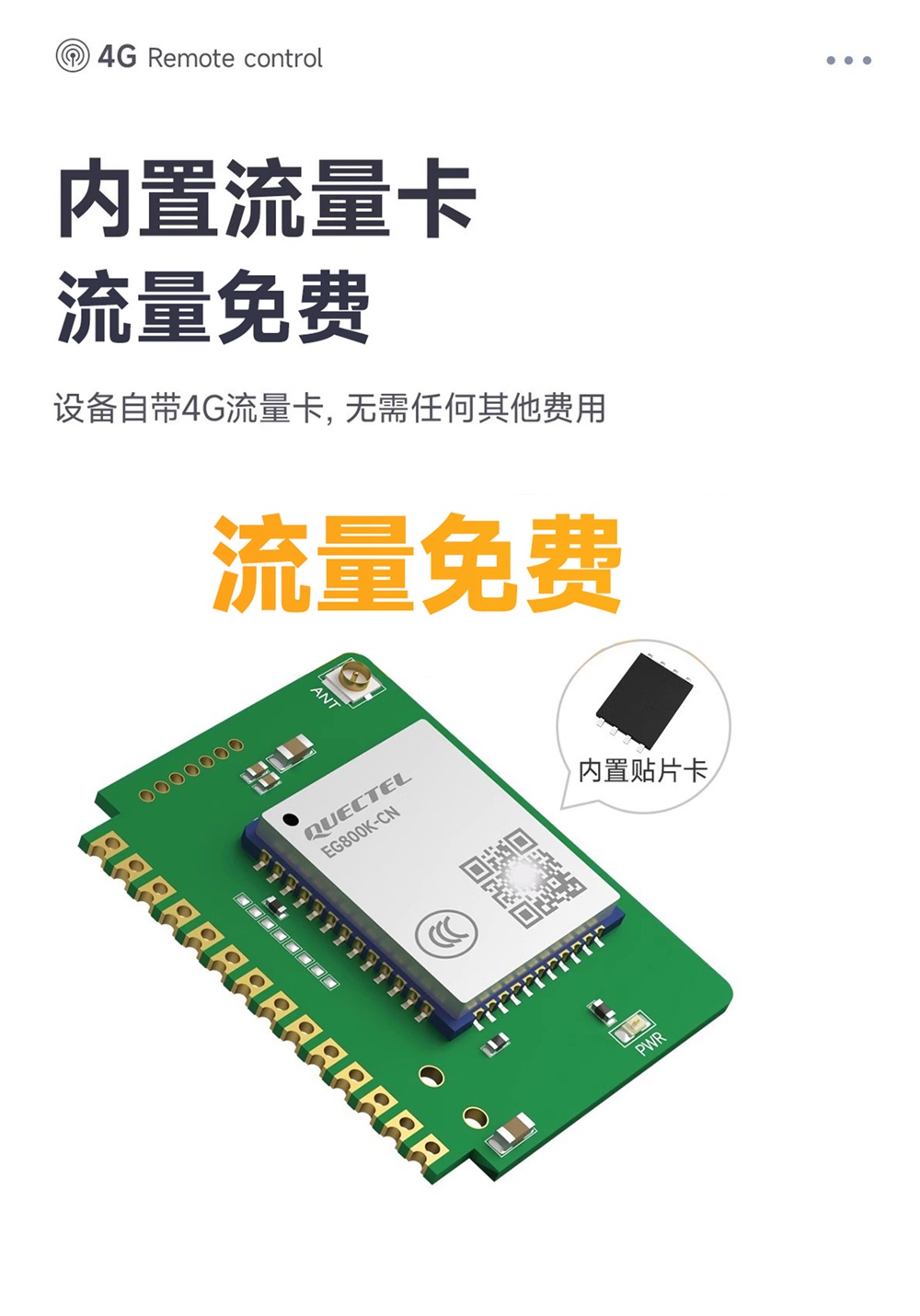

CE31-TD04X 4G遥控开关模块 (7)
CE31-TD04X 4G遥控开关模块 (8)
CE31-TD04X 4G遥控开关模块 (9)
CE31-TD04X 4G遥控开关模块 (10)
CE31-TD04X 4G遥控开关模块 (11)
CE31-TD04X 4G遥控开关模块 (12)

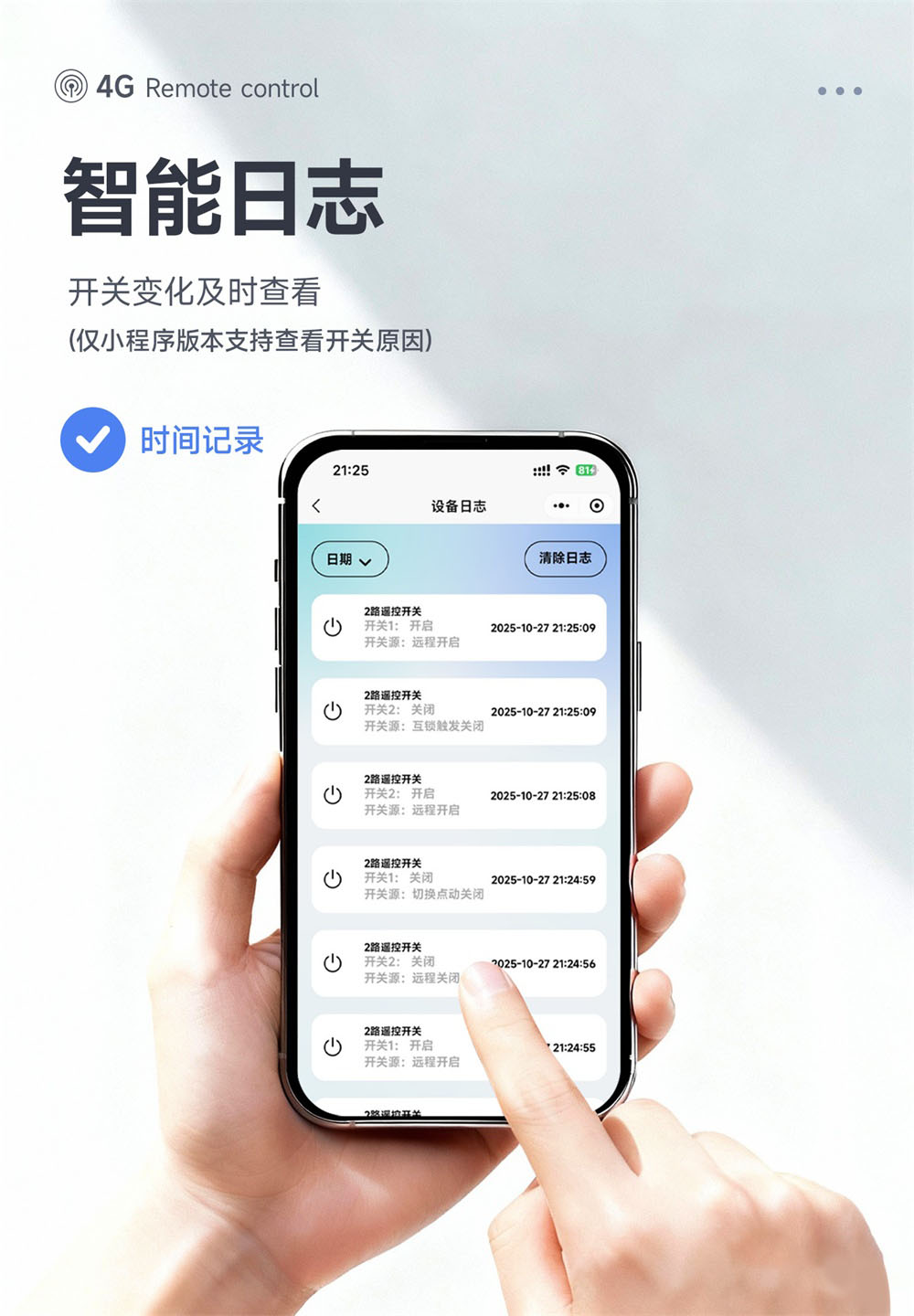

CE31-TD04X 4G遥控开关模块 (13)

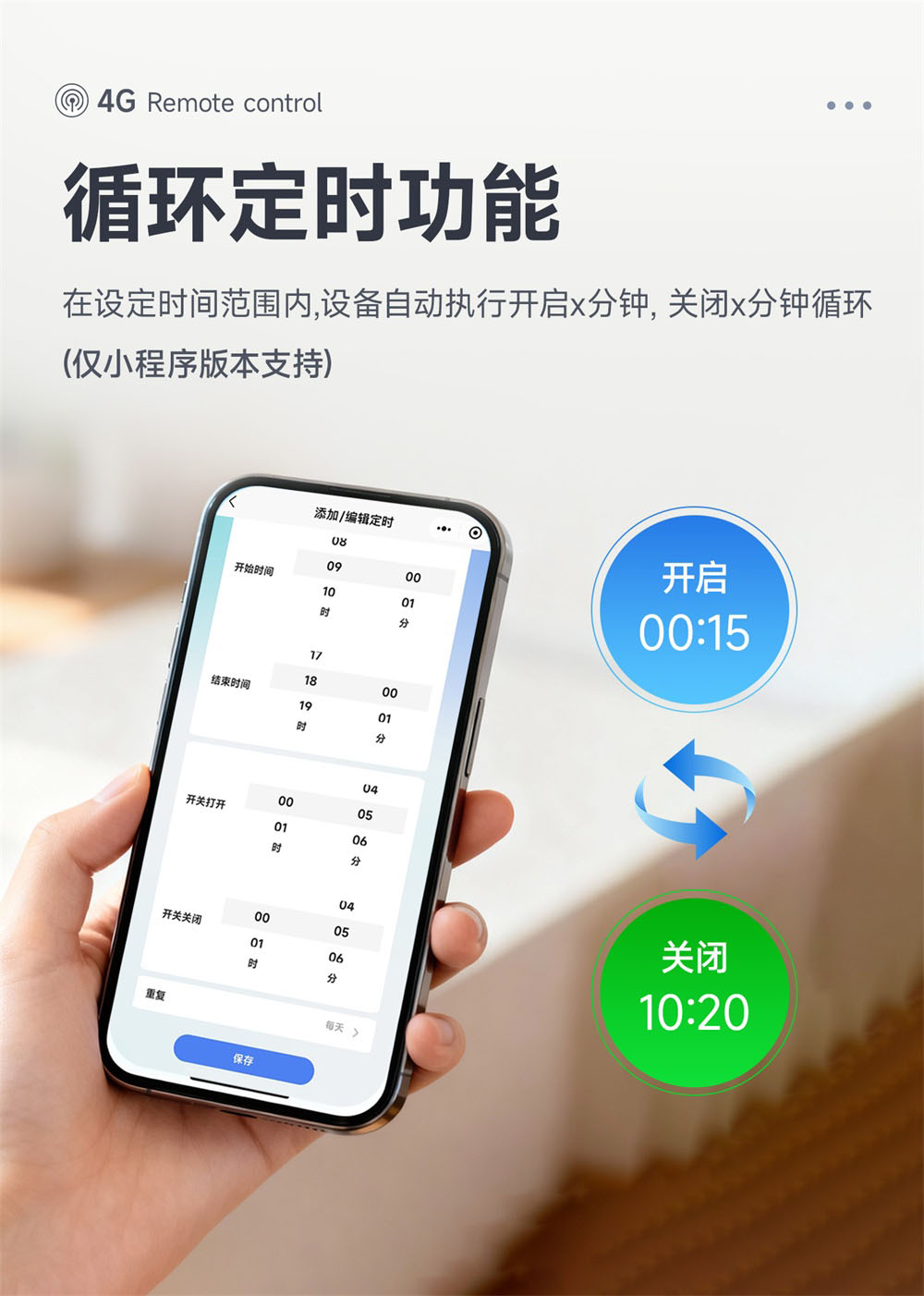

CE31-TD04X 4G遥控开关模块 (14)

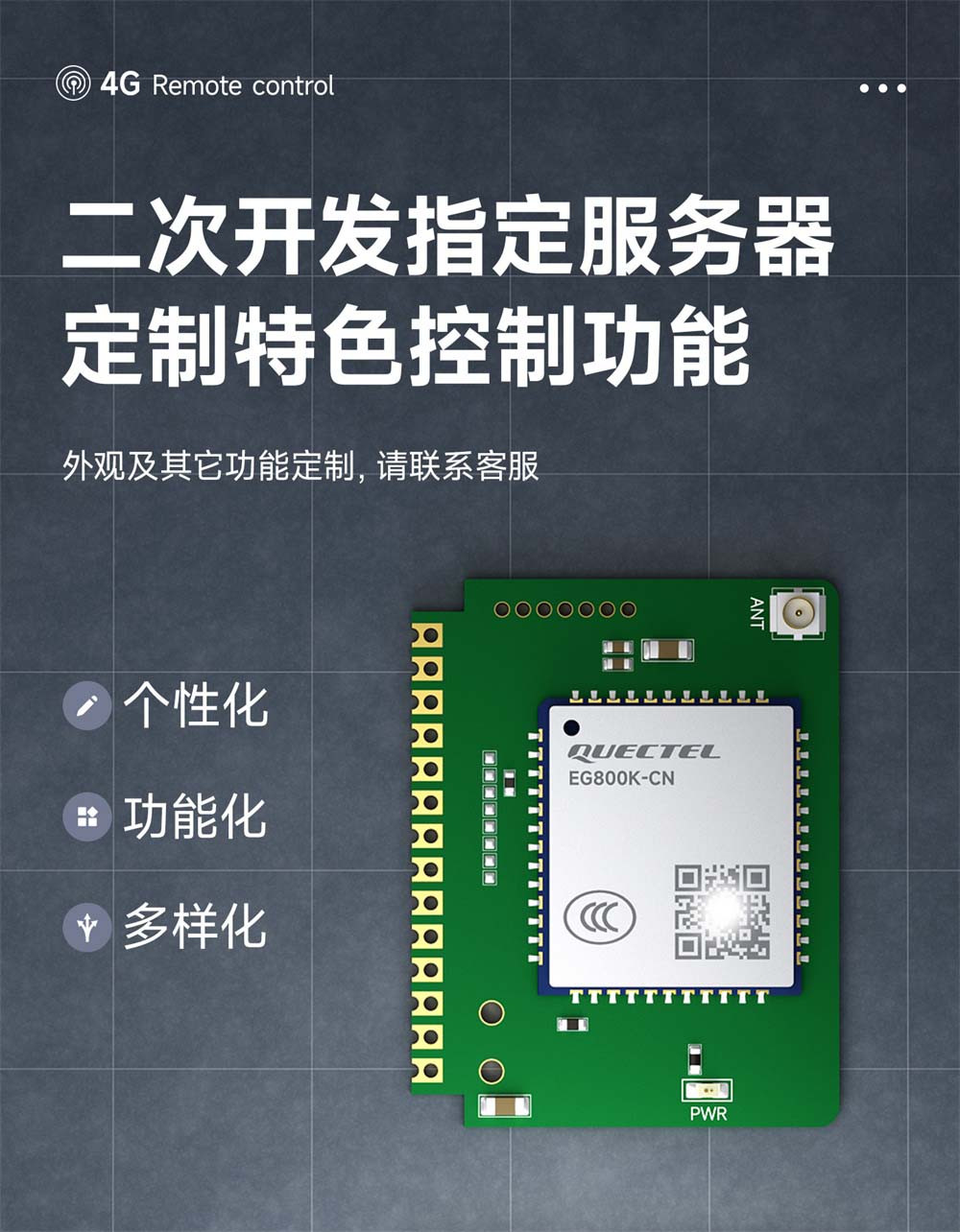

CE31-TD04X 4G遥控开关模块 (15)

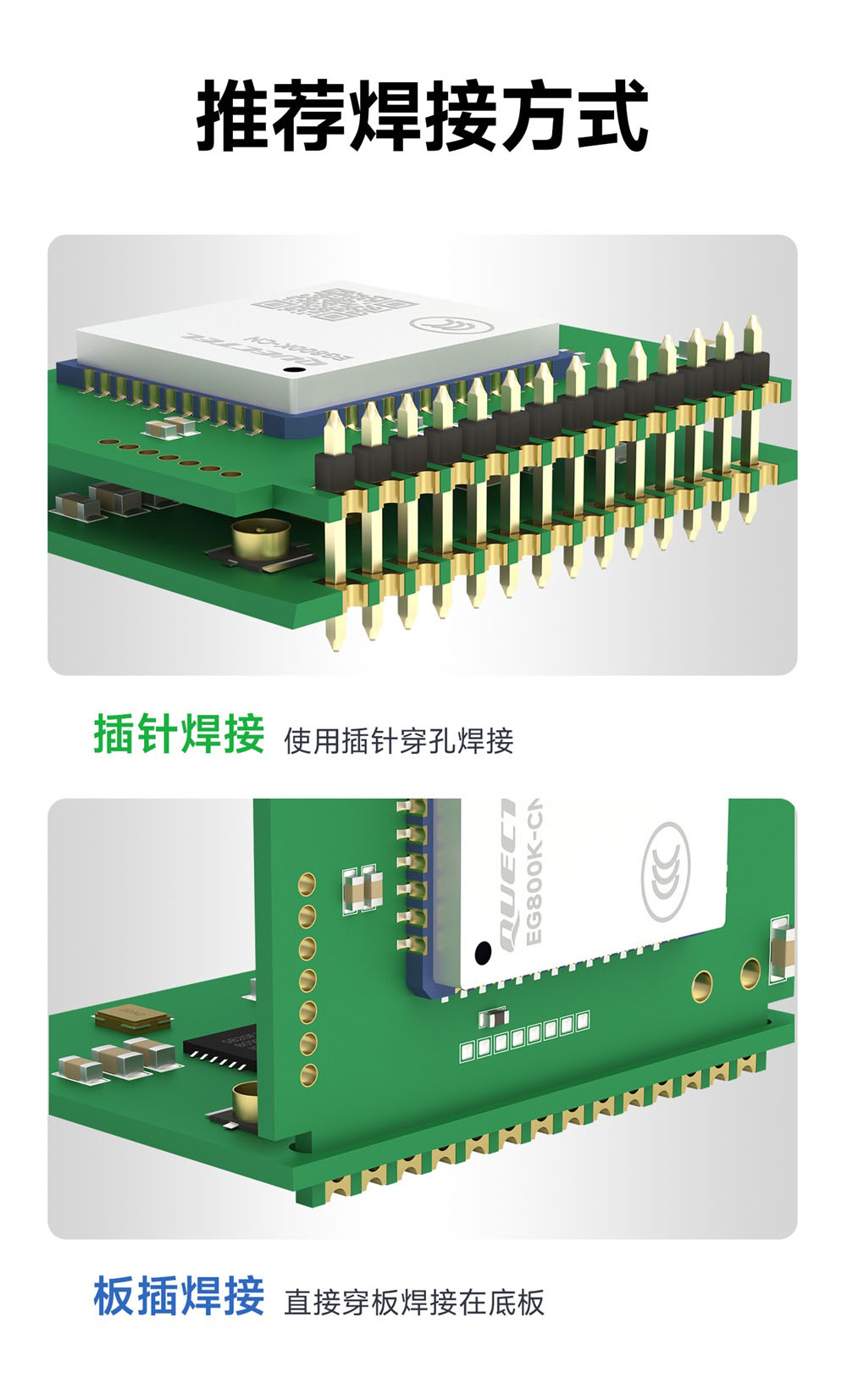

CE31-TD04X 4G遥控开关模块 (16)
CE31-TD04X 4G遥控开关模块 (17)

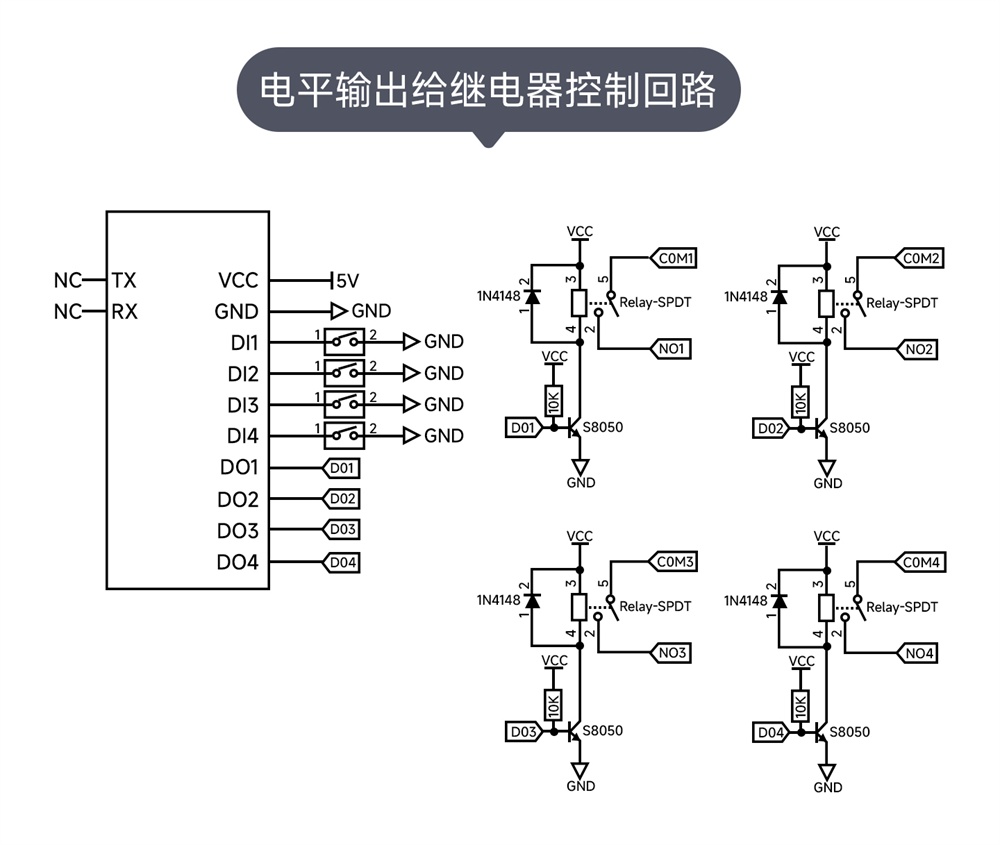

CE31-TD04X 4G遥控开关模块 (18)

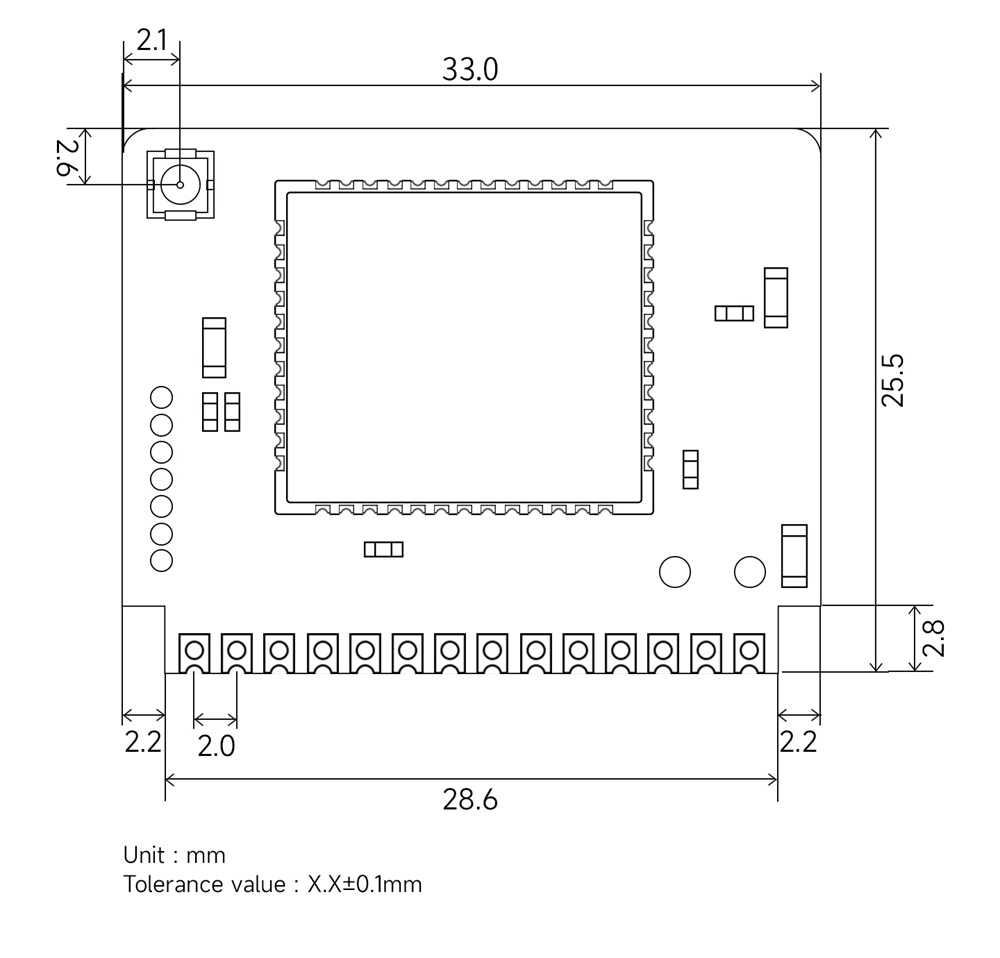

CE31-TD04X 4G遥控开关模块 (19)

符号极限参数最小值最大值单位
VCC电源管脚电压4.69V
TSTORE存储温度-4085°C


符号参数最小值典型值最大值单位
VCC电源管脚电压4.659V
IVDD外部电源的供电电流2A
T建议工作温度-4085°C
Humidity湿度85%RH
I待机电流 @5V7.2mA
峰值功耗 @5V2A

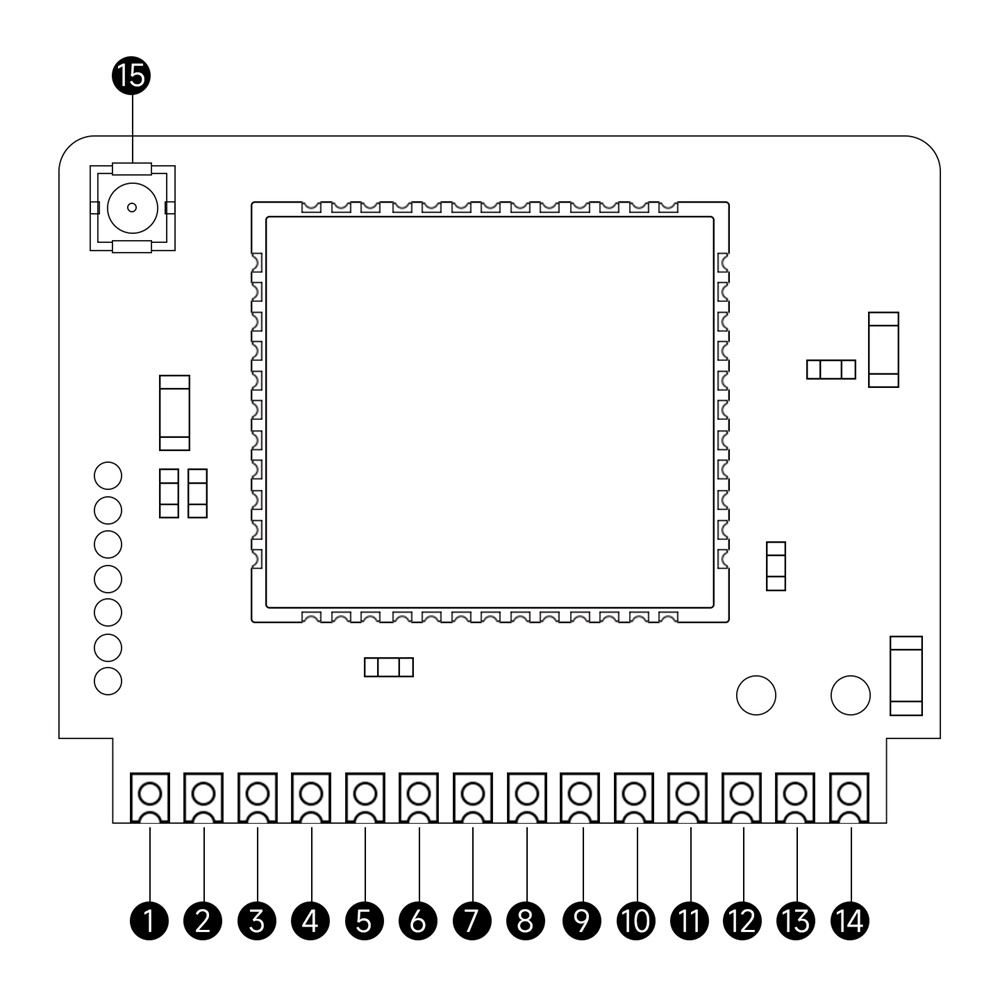

引脚图

名称序号类型 1功能

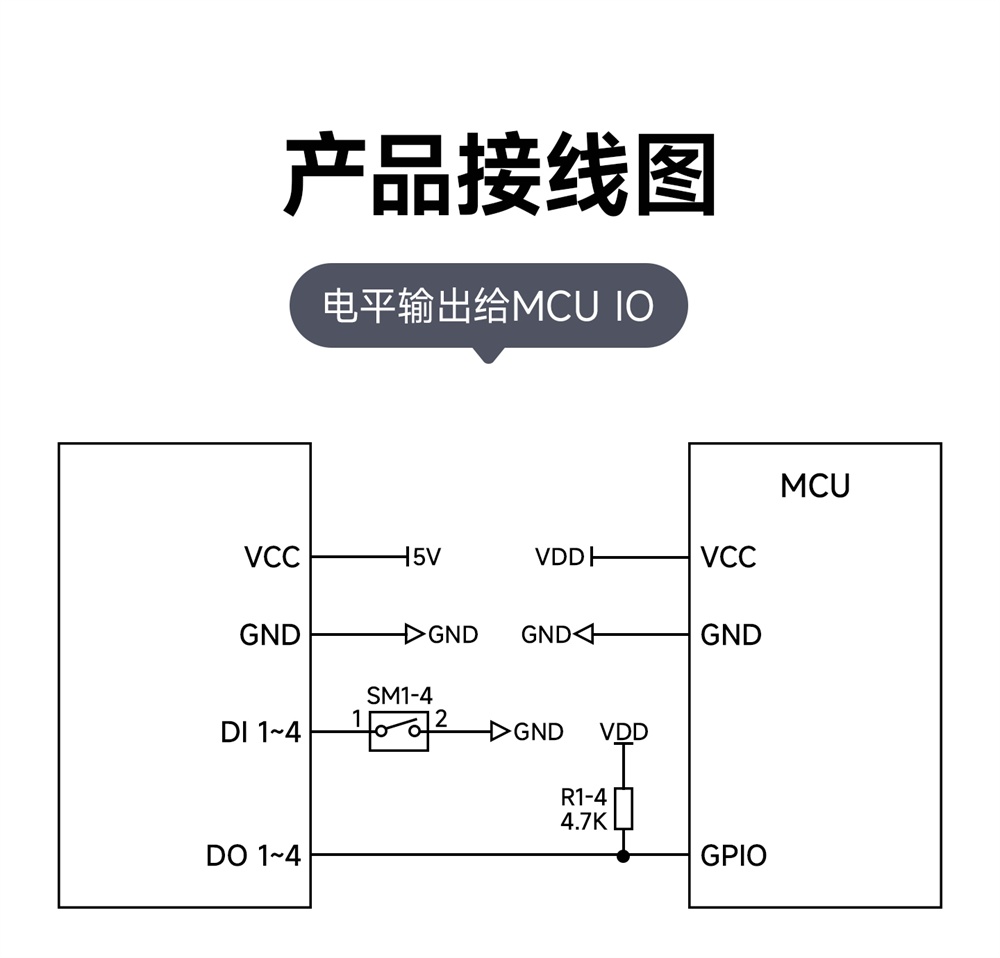

D041O高低电平转换,开漏输出(电压输出需外接上拉电阻,建议4.7K 电阻)
D032O高低电平转换,开漏输出(电压输出需外接上拉电阻,建议4.7K 电阻)
DO23O高低电平转换,开漏输出(电压输出需外接上拉电阻,建议4.7K 电阻)
DO14O高低电平转换,开漏输出(电压输出需外接上拉电阻,建议4.7K 电阻)
DI45I短接 GND 并释放后触发 D04 按键功能
DI36I短接 GND 并释放后触发 DO3 按键功能
DI27I短接 GND 并释放后触发 D02 按键功能
DI18I短接 GND 并释放后触发D01按键功能
MODE9I短接 GND 并释放后触发 DO 管脚工作模式按键功能
(自锁/互锁/点动)
RST10I短接 GND 并释放后触发设备重启功能
RX11I/O/TU0RXD
TX12I/O/TU0TXD
GND13P接地
VCC14P供电(DC 4.6-9.0V)
ANT15
IPEX 一代


P:电源;

I:输入;

O:输出;

T:可设置为高阻。

注:

按键功能为短接 GND 拉低生效。

DO 管脚工作模式切换: 自锁/互锁/点动
