EWD22S系列远距离LoRa遥控开关快速应用指南

一、LoRa遥控开关产品简介

EWD22S系列LoRa遥控开关是亿佰特公司新研发生产的一款高性能LoRa远距离遥控开关。该产品采用先进的LoRa扩频技术,工作在410~493MHz频段,具备自带跳频功能,能够在复杂的电磁环境中保持稳定的通信性能。其传输距离远,抗干扰能力强,控制可靠性高,能够有效穿透墙壁,覆盖死角,确保在任何环境下都能实现可靠的远程控制。

EWD22S系列LoRa遥控开关产品有EWD22S-D02XR、EWD22S-A01TR系列LoRa远距离遥控开关产品和配套使用的EWD22S-YK02S系列交互反馈型遥控器产品。

EWD22S系列LoRa遥控开关产品相关链接:

EWD22S-D02XR系列LoRa远距离遥控开关:https://www.ebyte.com/product/2442.html ;

EWD22S-A01TR系列LoRa远距离遥控开关:https://www.ebyte.com/product/2443.html ;

EWD22S-YK02S系列交互反馈型遥控器:https://www.ebyte.com/product/2474.html ;

EWD22S-A02TER系列LoRa远距离遥控开关:https://www.ebyte.com/product/2629.html ;

二、EWD22S系列LoRa遥控开关功能特点

结果反馈:通过配对后的手持遥控器来控制遥控开关,可以通过遥控器上指示灯反馈控制结果。

隔墙遥控:穿透能力强,可隔墙进行远距离无线控制;

抗干扰能力强:采用LoRa调制技术,独特的跳频技术可保证控制信号的高可靠性传输;

互不干扰:同型号或不同型号产品之间不会相互干扰;

电源隔离设计:不仅保证设备的用电安全性,还提高了供电系统的可靠性;

过零检测:保障电源系统安全可靠,降低安全隐患;

来电自熄:电网停电后再来电,开关自动处于关闭状态,避免再次启动浪费电能【可自行设置带记忆功能】;

多对一控制:支持与多个遥控器进行配对使用【遥控器需逐个完成配对】;

状态指示:遥控开关带状态指示灯,打开状态亮红灯,关闭状态红灯熄灭;

带手动控制:按一下<开关/对码>按键开启,再按一下<开关/对码>按键关闭【默认为自锁模式】;

三、EWD22S系列LoRa遥控开关快速应用教程

1、EWD22S系列LoRa遥控开关连接方式

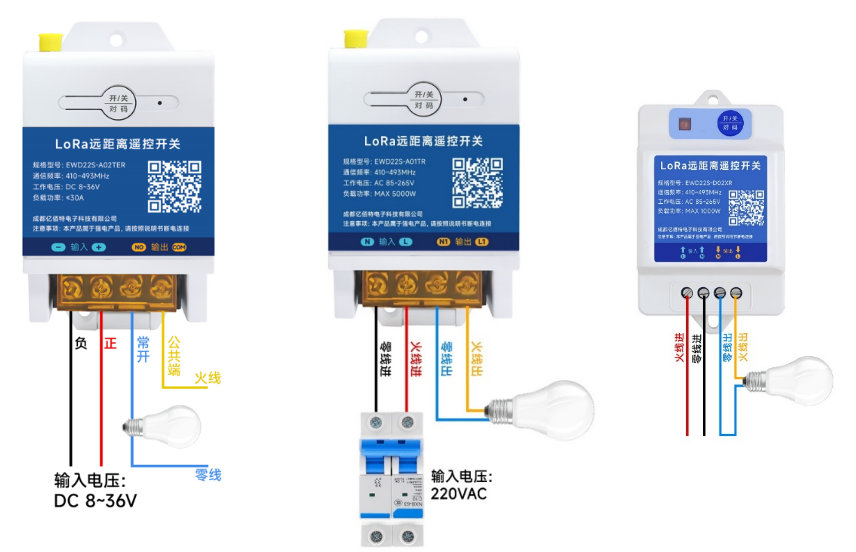

不同型号的连接方式请注意区分型号如下图所示:

EWD22S系列LoRa遥控开关连接方式

链接注意警告:强电危险!严禁带电操作,当心触电!此产品涉及强电安装。

请务必确保操作人员持有电工类作业资质并采取必要的断电、绝缘防护措施。

2、遥控开关配对对码

LoRa遥控开关接通电源,长按<开关/对码>按键3秒以上,红色指示灯闪烁时,松开<开关/对码>按键,然后再同时按下遥控器<开>和<关>按键,遥控开关上面的红色指示灯熄灭,遥控器指示灯变为绿色,表示配对成功。

3、遥控开关解绑清码

长按<开关/对码>按键10秒以上,红色指示灯配对闪烁结束后常亮,然后松开主机上面的对码按键,松开按键后3s熄灭,表示清码成功。(注:熄灭3S后指示灯亮起,说明开关目前处于开启状态

4、遥控开关解绑控制(开/关)

通过遥控器<开>/<关>按键控制时,发送数据状态为红色灯,接收到遥控开关反馈的结果则闪烁绿灯。为防误触,短暂触碰按键只闪烁一次红灯,但不会发出数据。使用遥控器时,指示灯连续闪烁3次红灯代表电池电量不足,请及时更换电池。

5、遥控开关断电记忆功能设置

遥控开关断电记忆功能设置1

用户需自行调整开关内部跳线帽状态。【警告:强电危险!严禁带电操作,当心触电!

如图①所示。1位置不做短接则为带记忆功能:记忆断电前最后的工作状态。例如断电前为启动状态,断电再来电也是启动状态。

遥控开关断电记忆功能设置2

如图②所示。1位置短接为不带记忆功能:市电断电后再来电也是断开状态。【出厂默认

四、EWD22S系列LoRa遥控开关使用注意事项

1、不要快速频繁操作遥控器按键,因为无线接收控制器是采用微处理器控制,每操作一种状态都需要1秒钟的时间反应;

2、若发现按动遥控器开关时,LED指示灯红色闪烁时,请及时更换电池。(温馨提示:为了我们的生存环境,请注意废旧电池的回收,千万不要随便丢弃);

3、遥控开关请不要挨着电机或水泵安装,否则会影响使用距离。遥控开关接收天线严禁擅自加长,严禁和其他导线连接,严禁对地线连接;

4、遥控开关和遥控器不防水,严禁进水以免永久损坏开关;

5、遥控器请不要重摔,否则会损坏产品;

6、夜间或长期不使用时候,请关闭电源,以免造成不必要的损失;

7、遥控开关安装离地建议1.5米以上,如安装太低会直接影响遥控距离。
