亿佰特2025年上架的第二代E860-DTU系列LoRa同步对传开关的多模式控制(1对1双向、1对多双向同路数、1对多双向不同路数),该系列LoRa远程遥控同步开关为了解决客户复杂应用场景,研发了1路/2路/4路/8路、工作频段分别是400Mhz和900MHz、通信距离分别是5KM和10KM的LoRa远程同步对传开关。该LoRa远程同步对传开关核心功能是实现开关状态的远程同步控制,无需布线,具备高度易用性,便于用户快速集成至现有系统。
E860-DTU系列LoRa同步对传开关性能参数如下所示:
E860-DTU系列LoRa远程同步开关是成都亿佰特推出的工业级无线控制设备,采用LoRa调制技术实现开关量远程传输,具有以下突出特性:
多路控制:支持2/4/8路继电器输出(可选)
超远距离:最大传输距离达10公里(空旷环境)
双供电模式:直流版(DC8-28V)与交流版(AC85-265V)
工作模式:支持1对1、1对多、多对1等多种组网方式
现象描述:
指示灯LINK不亮或闪烁
上位机显示"设备离线"
解决方法:
信道检查:
确认组内所有设备信道设置一致(32种可调)
使用频谱仪检测环境干扰,避开拥堵频段

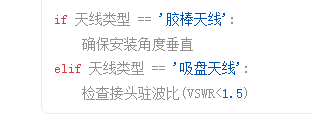

天线处理:
距离优化:
超过5公里时建议增加中继节点
金属环境需采用外置天线并远离障碍物3米以上
排查步骤:
检查电源稳定性(纹波<200mV)
测试RSSI信号强度(建议>-110dBm)
调整响应模式:
AT+SPEED=1 # 改为"响应优先"模式
诊断流程:
硬件检查:
测量继电器线圈电压(正常值12V±10%)
测试触点导通电阻(应<0.5Ω)
软件配置:
确认工作模式(AT+MODE=0/1)
检查输出模式设置(点动/自锁)
典型错误配置:
解决方案:
启用加密传输(AT+ENC=1)
检查DI输入信号(推荐加装10K上拉电阻)
更新至最新固件(修复V2.1.5版本误触发BUG)

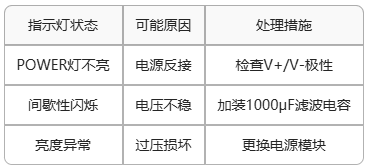

故障对照表:
安装规范:
使用标准35mm导轨
间距要求:
并排安装时模块间距≥50mm
与金属物体距离≥30mm
接地处理:
PE端子必须可靠接地(线径≥1.5mm²)
步骤详解:
AT+MODE=2 # 设为主机模式
AT+NODE=3 # 设置最大从机数
AT+MODE=3 # 设为从机模式
AT+GROUP=1122 # 组号与主机一致
主机DI触发时,所有从机DO应同步动作;
从机DI变化不应影响主机输出;

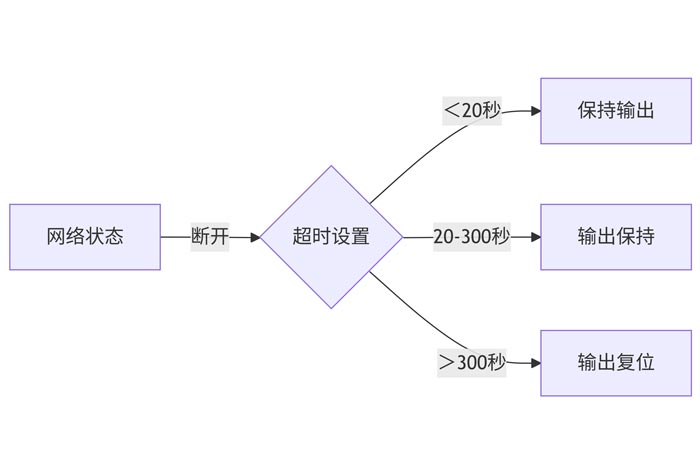

参数优化建议:
推荐配置:
AT+TIMEOUT=180 # 3分钟无通信自动复位
今天的分享就到这里啦,EBYTE每一天都致力于更好的助力物联化、智能化、自动化的发展,提升资源利用率,更多LoRa技术以及开关量远程同步对传开关产品资料,感兴趣的小伙伴可以登录我们的亿佰特官网进行了解,也可以直接拨打400电话咨询技术专员!
