通信距离：0.28km
封装方式：贴片/邮票孔
产品尺寸：20.3*13.3*3mm

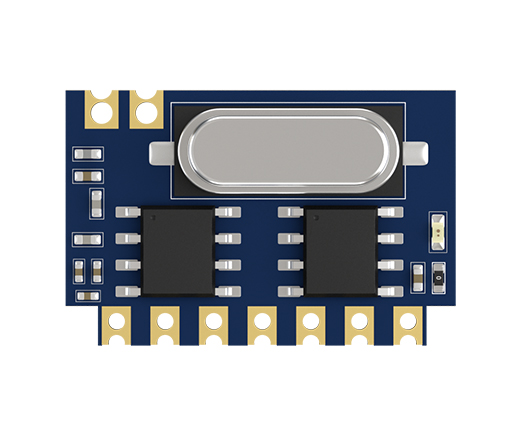

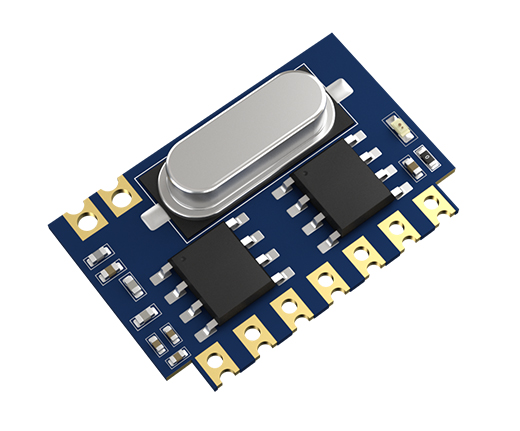

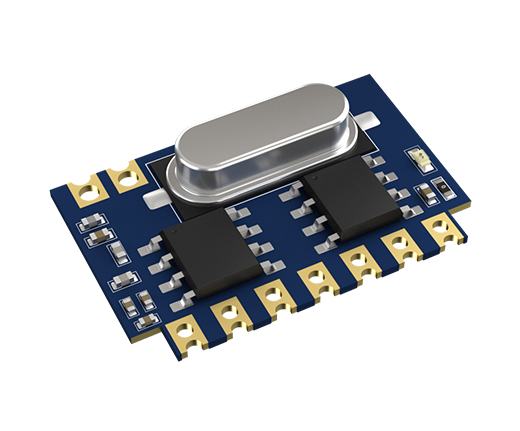

产品简介：E160-RxFS2是一款OOK/ASK调制315MHz/433.92MHz带4路输出学习型无线接收模块。采用高性能芯片，抗干扰性能好；拥有4路输出端口和1路输入端口（设置），可实现点动、翻转、互锁等输出功能，兼容PT2262、PT2260、SC2260、SC1527、EV1527、RT1527、HS1527、EV527等多种编码芯片，最多支持40个遥控器学习；具有小体积、高性能、宽电压、兼容性好等特点。可通过FCC、CE认证，适用于简单控制应用：小家电遥控、玩具遥控、门禁系统遥控、电动自行车等应用场景。
| 射频参数 | 参数值 | 备注 |
| 工作频率（MHz） | 315/433.92 | E160-R3FS2(315MHz)/E160-R4FS2(443.92MHz) |
| 调制方式 | ASK/OOK | 振幅键控/开关键控 |
| 阻塞功率（dBm） | 10 | - |
| 最大发射功率（dBm） | - | 接收模块无此参数 |
| 接收灵敏度（dBm） | -115 | @315MHz/433.92MHz |
| 接收带宽（dBc） | ±300 | - |
| 传输速率（kbps） | 10 | 特指射频单元可支持速率，非模块实际传输速率 |
| 频偏（MHz） | ±0.05 | - |
| 天线阻抗 ( Ω ) | 50 | - |
| 参考通信距离（m） | 280 | 晴朗空旷环境，发射端功率 12dBm，弹簧天线增益 1.5dBi，高度 2m |
| 电气参数 | 最小值 | 典型值 | 最大值 | 备注 |
| 工作电压（V） | 2 | - | 5.5 | ≥5.0V 可保证工作在最佳性能 |
| 通信电平（V） | 2 | - | 5.5 | 以供电电压为准 |
| 发射电流（mA） | - | - | - | 接收模块无发射电流 |

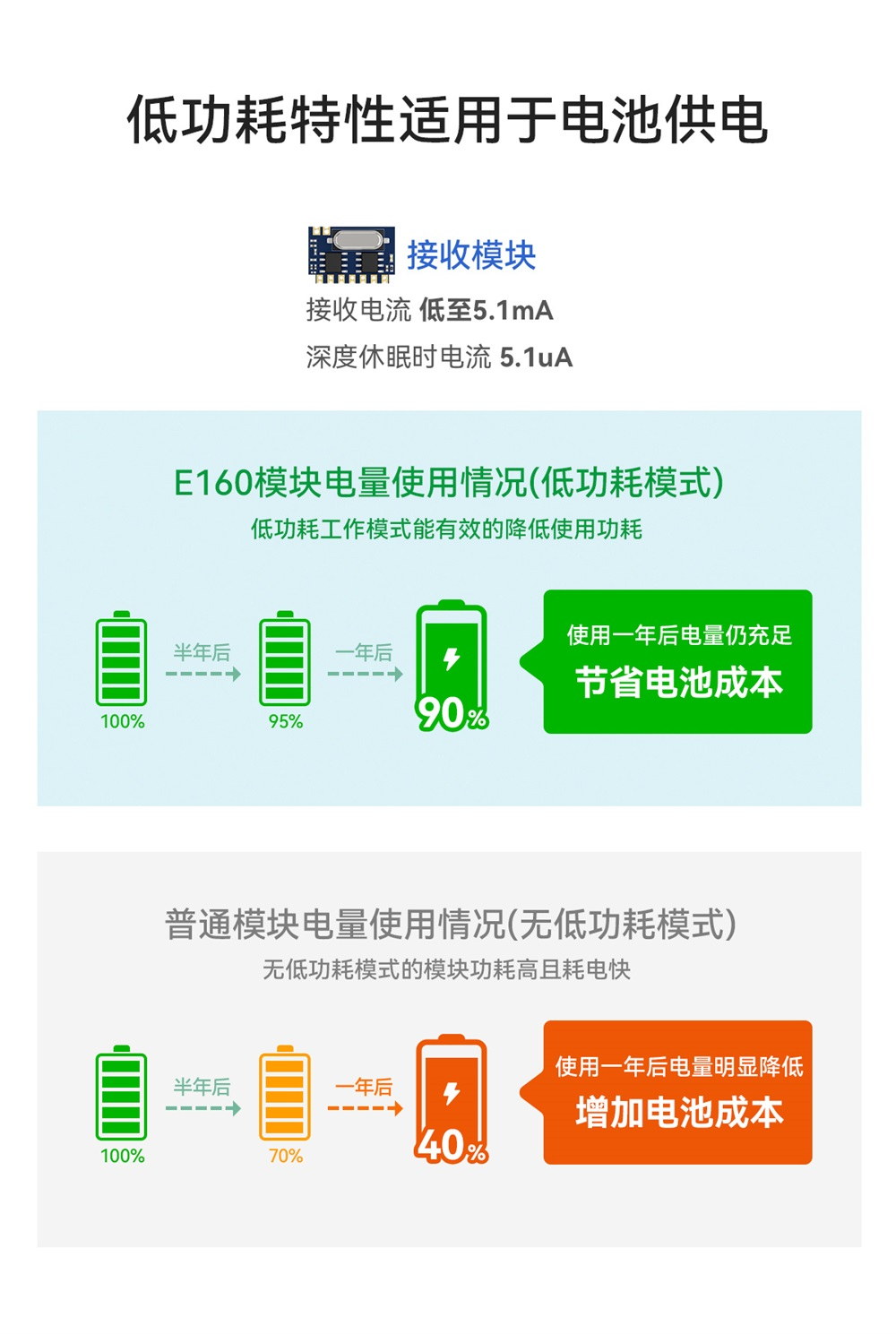

| 接收电流（mA） | 4.3 | - | 5.1 | 在额定供电范围内时 |
| 休眠电流 ( μA） | - | - | - | 常接收状态，即等于接收电流 |
| 启动时间（ms） | - | 3 | - | 模块上电后，进入正常工作状态的时间 |
| ESD 防护（KV） | -8 | 8 | ESD HBM 静电放电人体模型 | |
| 工作温度 (℃) | -40 | - | 85 | 工业级设计 |
| 工作湿度（%rh） | 10 | - | 90 | - |
| 储存温度 (℃) | -55 | - | 125 | - |
| 硬件参数 | 参数值 | 备 注 |
| 晶振频率（MHz） | 4.897 | E160-R3FS2(315MHz) |
| 6.7458 | E160-R4FS2(443.92MHz) | |

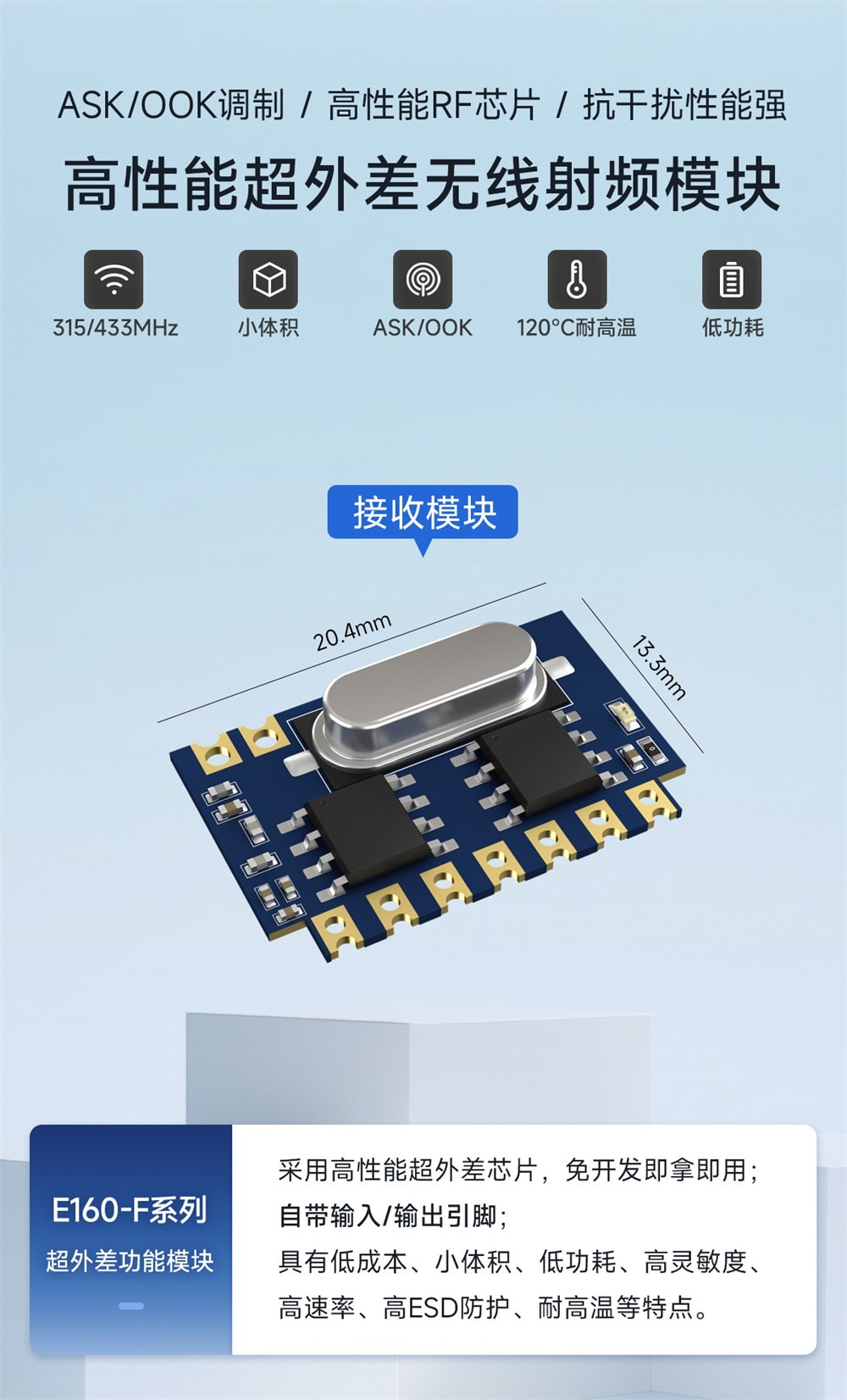

| 模块尺寸（mm） | 20.4*11.3*3.0 | 长*宽*高 |
| 天线形式 | 邮票孔 | - |
| 通信接口 | GPIO | 已供电电压为准 |

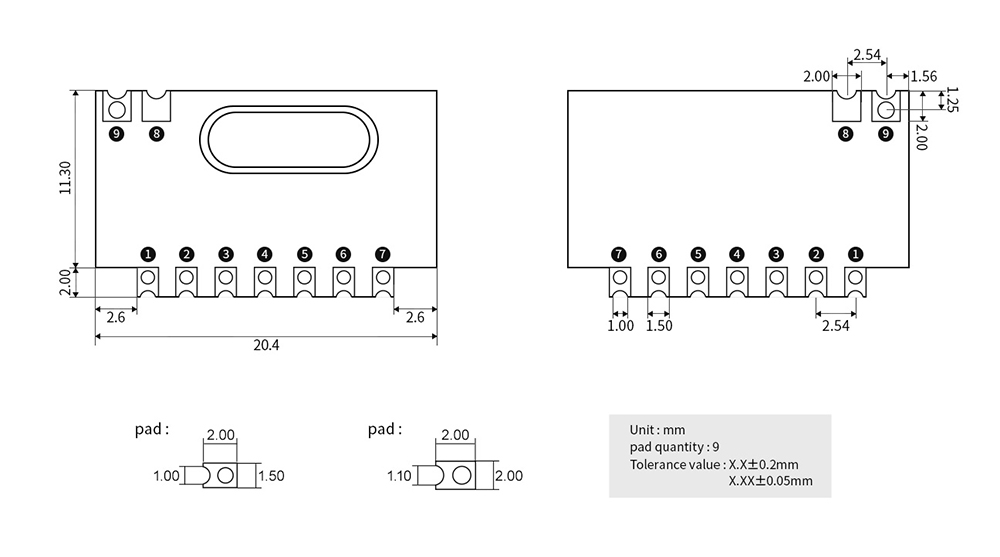

| 封装方式 | 贴片/邮票孔 | 引脚间距 2.54mm，详细尺寸信息请见第三章 |
| 重量（ g） | 3.85 | - |
| 引脚序号 | 引脚名称 | 引脚方向 | 引脚用途 |
| 1 | GND | - | 电源地； |
| 2 | VCC | 电源 | DC 2.0~5.5V； |
| 3 | D0 | 输出 | 输出电流最大20mA；对应PT2262-R4芯片10脚、EV1527芯片5脚； |
| 4 | D1 | 输出 | 输出电流最大20mA；对应PT2262-R4芯片11脚、EV1527芯片6脚； |
| 5 | D2 | 输出 | 输出电流最大20mA；对应PT2262-R4芯片12脚、EV1527芯片7脚； |
| 6 | D3 | 输出 | 输出电流最大20mA；对应PT2262-R4芯片13脚、EV1527芯片8脚； |
| 7 | K/O | 输入/输出 | 输入时，低电平有效；输出时，驱动模块上的LED，低电平有效，灌电流最大 20mA； |
| 8 | GND | - | 电源地； |
| 9 | ANT | - | 天线引脚（接收模块，仅接收，无发射）； |
| 在线购买 |
| 【亿佰特官方淘宝店】：https://item.taobao.com |
【京东商城】：https://i-item.jd.com |
| 【官方淘宝】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采购/定制产品 |
| 【销售专线】：4000-330-990 7x24小时销售服务热线 |
| 【联系邮箱】：support@cdebyte.com |
| 技术咨询 |
| 【在线提交】：https://www.ebyte.com/apple-technology.html |
| 【联系邮箱】：support@cdebyte.com |

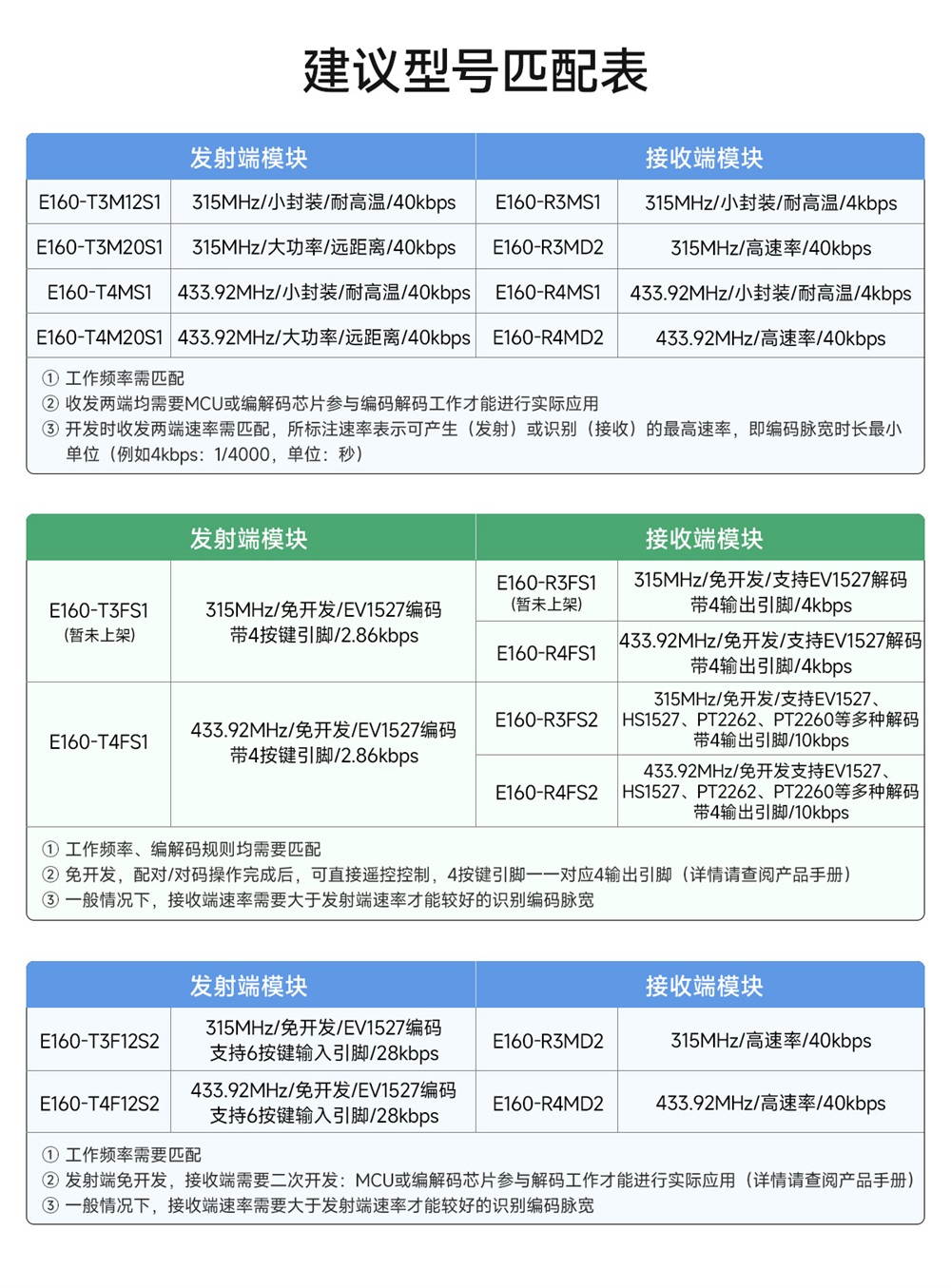

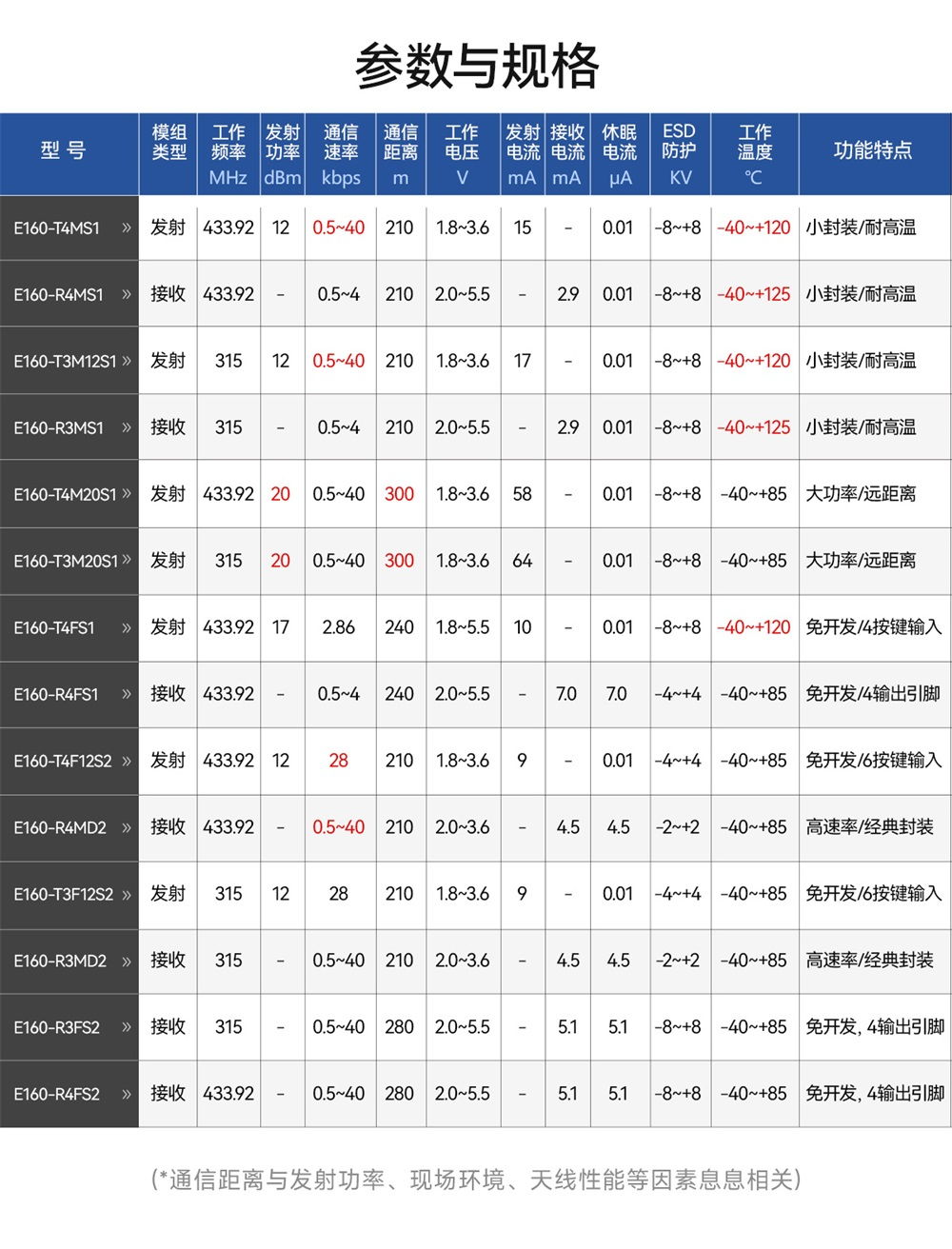

| 产品 型号 | 收发方向 | 工作频率(Hz) | 发射功率(dBm) | 通信距离(m) | 封装形式 | 天线形式 | 产品尺寸(mm) | 功能特点 | 技术 手册 | 样品 购买 |
|---|---|---|---|---|---|---|---|---|---|---|
