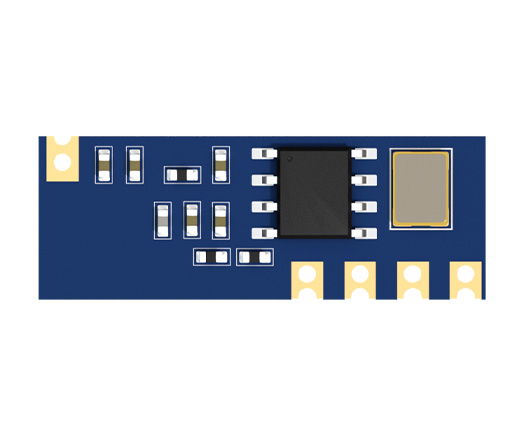

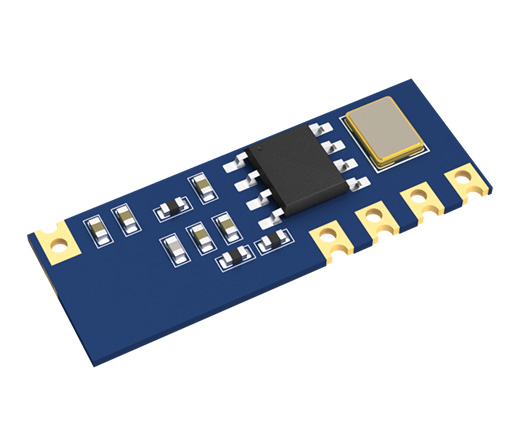

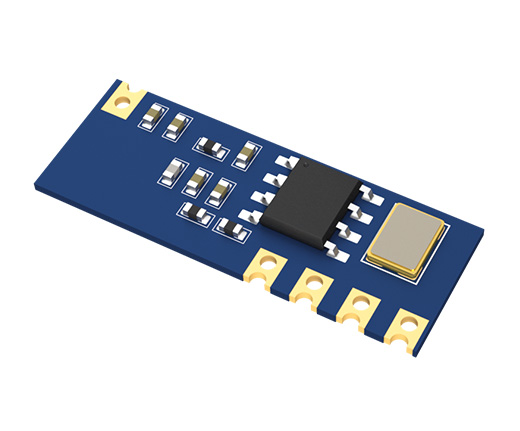

E160-R3MD2 无线接收模块

通信接口:GPIO

通信距离:0.21km

产品尺寸:12.0*8.5*2.5mm

产品重量:1.85g

产品简介:E160-R3MD2是亿佰特研发的一款高速率OOK/ASK调制315MHz无线接收模块。采用高性能RF芯片,内建镜像抑制,抗干扰性能好,保证微小信号识别精度;具有高速率、高灵敏度、宽电压、高防护等特点,可通过FCC、CE认证,适用于小家电遥控、门禁系统遥控、电动窗帘以及电动晾衣架等应用场景。

引流图-E29-400M20S
引流图-E49-M

E160-R3MD2_01

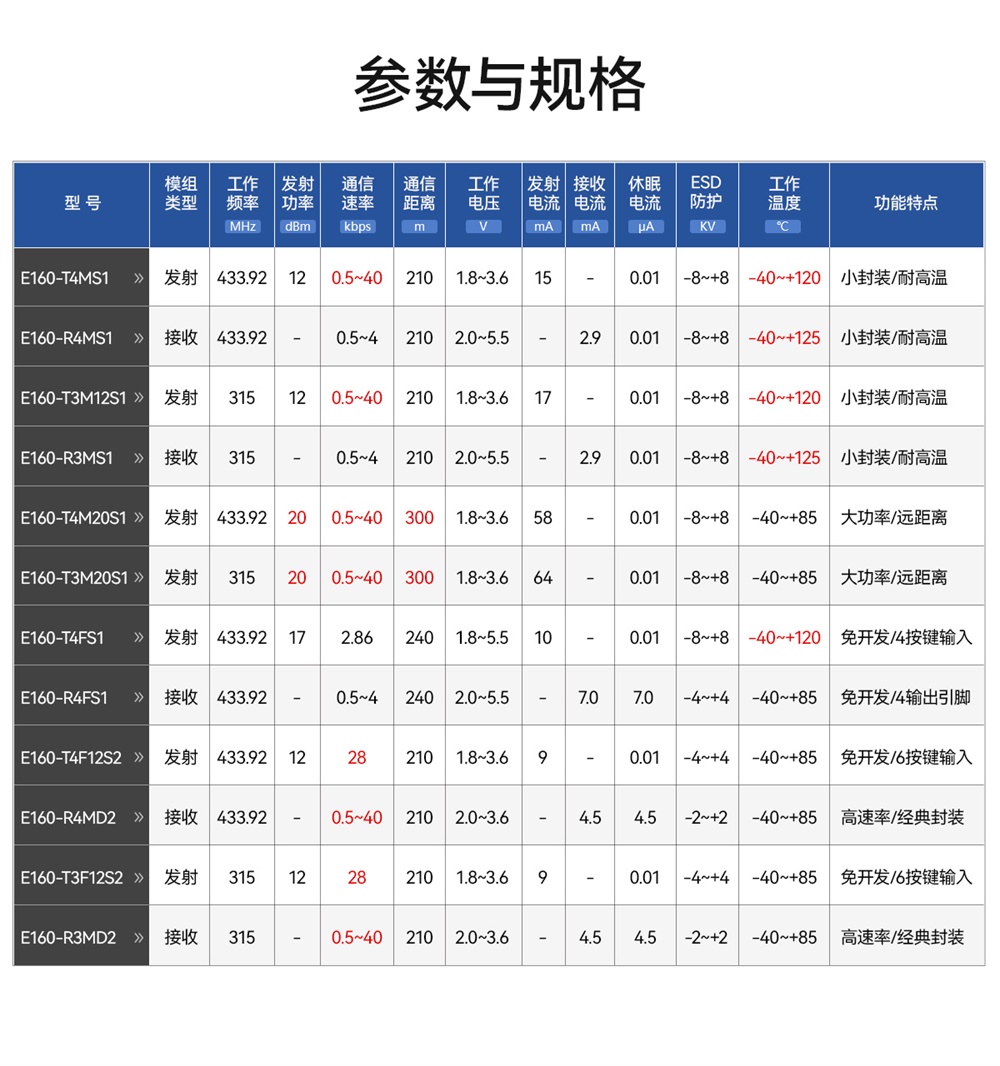

E160-R3MD2_02

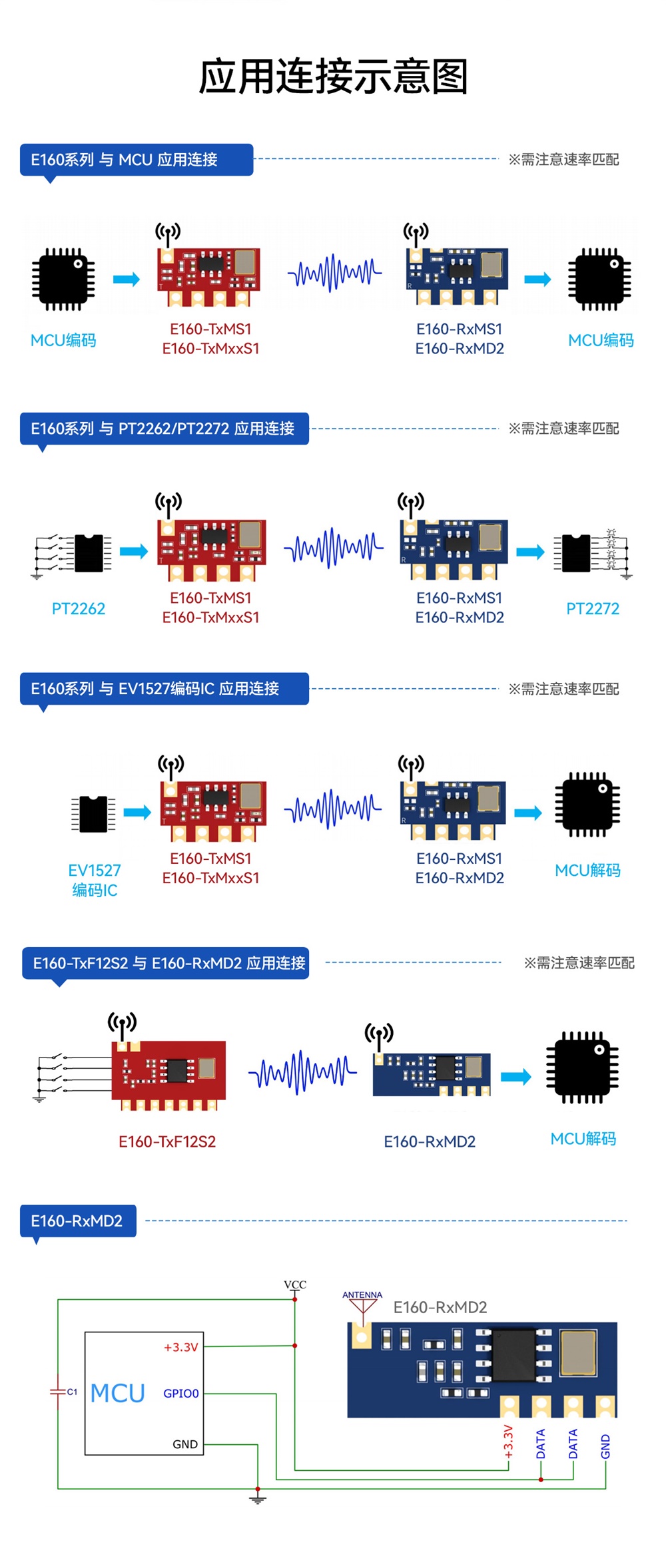

E160-R3MD2_03

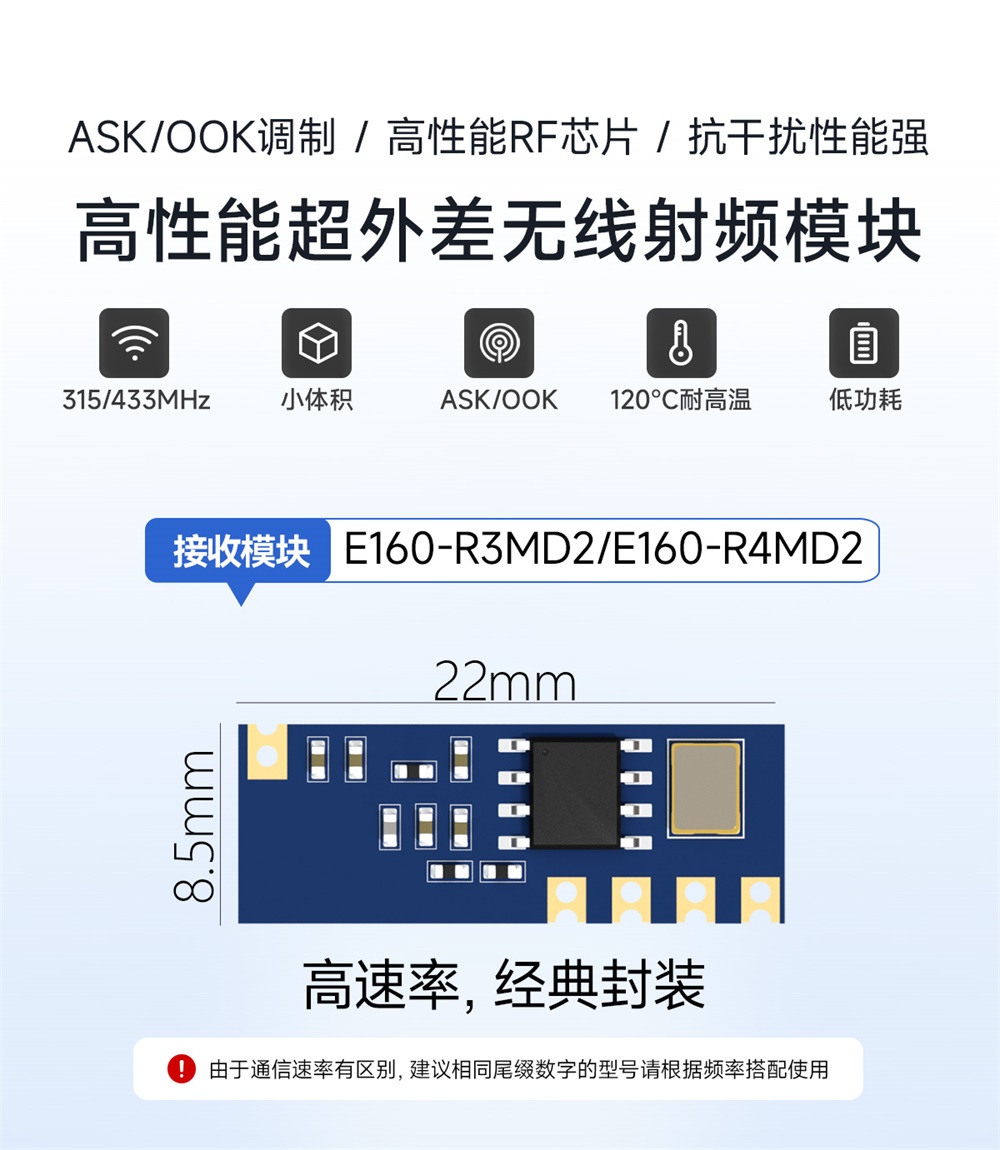

E160-R3MD2_04
E160-R3MD2_05
E160系列低功耗供电
E160系列玩具遥控应用
E160-R3MD2_08
E160-R3MD2_09
E160-R3MD2_10
E160-R3MD2_11
E160-R3MD2_12

射频参数参数值备注
工作频率(MHz)315E160-R3MD2
433.92E160-R4MD2
调制方式ASK/OOK振幅键控/开关键控
阻塞功率(dBm)10-
接收灵敏度(dBm-109@315MHz/433.92MHz
接收带宽(dBc±200-
最大传输速率(Kbps40-
频偏(MHz)±0.05-
天线阻抗(Ω50-
参考通信距离(m210与E160-TxM20S2配合使用时,且晴朗空旷环境、天线增益1.5dBi、高度2m


电气参数最小值典型值最大值备注
工作电压(V)23.33.6≥3.3V 可保证输出功率,超过3.6V有风险烧毁风险
通信电平(V)23.33.6由供电电压决定,超过3.6V有风险烧毁风险
发射电流(mA)---接收模块无发射电流
接收电流(mA)-4.5-@3.3V,433.92MHz
休眠电流(mA)-4.5-无休眠模式,用外部IO控制VDD开关,降低平均功耗
ESD防护(KV)-2
2HBM
工作温度(℃)-40-85工业级设计
工作湿度(%rh)10-90-
储存温度(℃)-65-150-


硬件参数参数值备     注
晶振频率(MHz)26.2774E160-R3MD2(315MHz)
27.1412E160-R4MD2(443.92MHz)

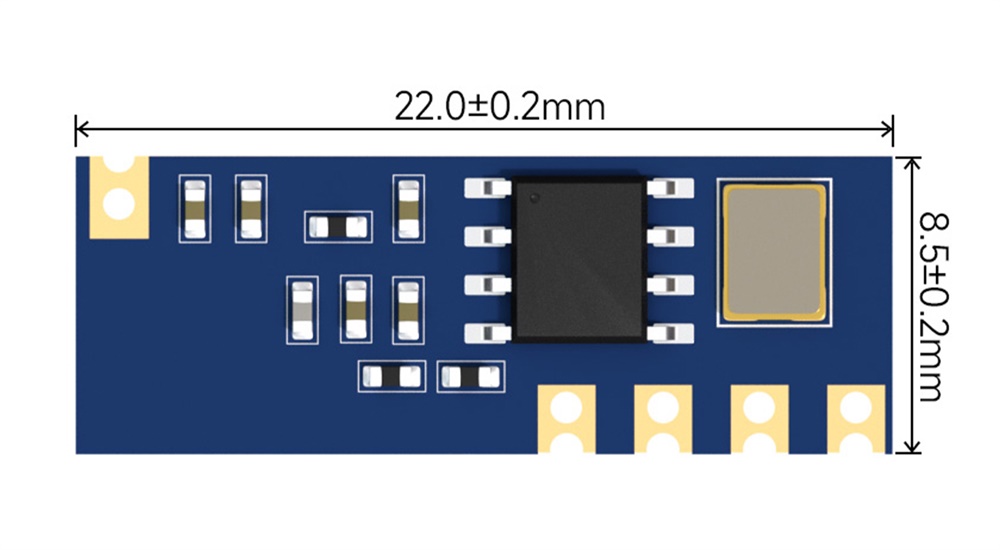

模块尺寸(mm)12.0*8.5*2.5长*宽*高
天线形式邮票孔-
通信接口GPIO通信电平2.0~3.6V,建议使用3.3V以保证数据可靠性
封装方式插件/排针引脚间距2.54mm,详细尺寸信息请见第三章
重量(g)1.85-

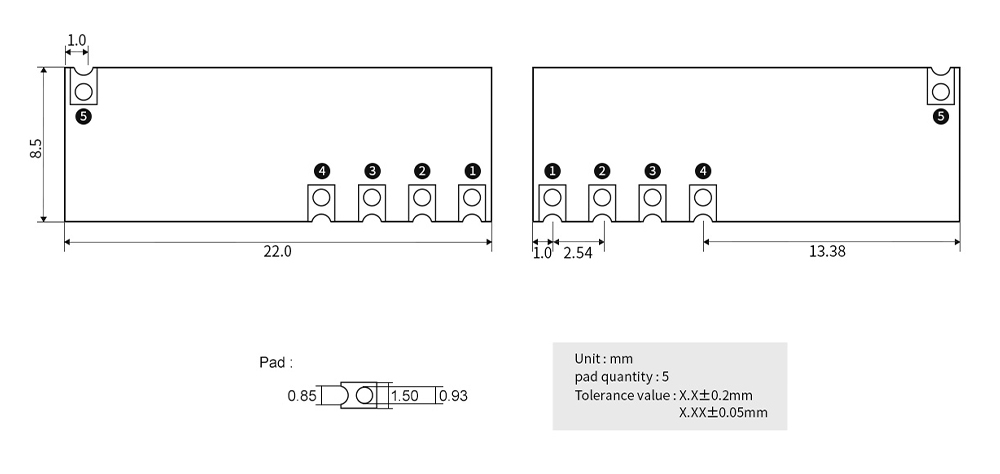

尺寸图

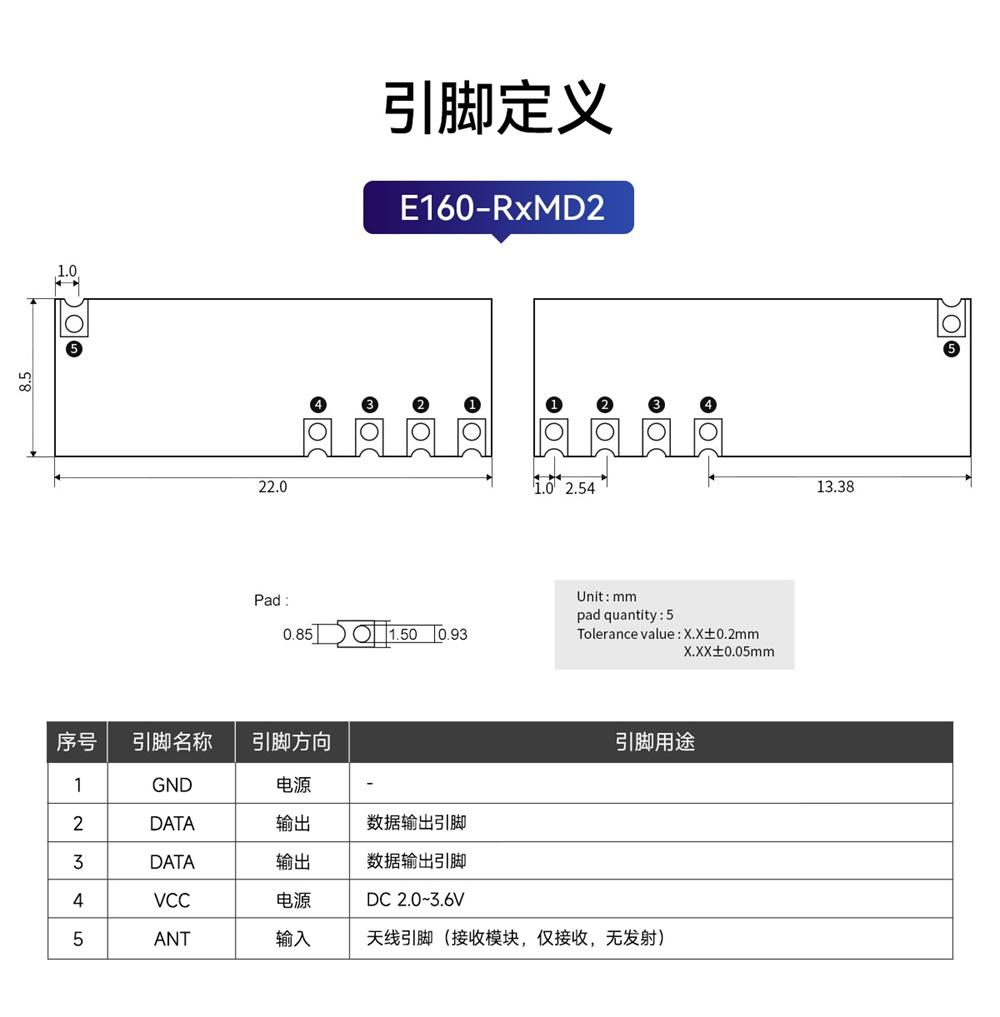

引脚定义图


引脚序号引脚名称引脚方向引脚用途
1GND电源-
2DATA输出数据输出引脚
3DATA输出数据输出引脚
4VCC电源DC 2.0~3.6V
5ANT输入天线引脚(接收模块,仅接收,无发射)
