| 射频参数 | 参数值 | 备注 |
| 工作频率（MHz） | 315/433.92 | E160-T3FS1(315MHz)/E160-T4FS1(443.92MHz) |
| 调制方式 | ASK/OOK | 振幅键控/开关键控 |
| 阻塞功率（dBm） | - | 发射模块无此参数 |
| 最大发射功率（dBm） | 14±1.0 | 供电电压3V时 |
| 17±1.0 | 供电电压5V时 | |
| 谐波抑制（dBc） | ＞45 | @433MHz，15dBm，二次谐波 |
| 传输速率（kbps） | 2.86 | 固定值 |
| 频偏（MHz） | ±0.05 | - |
| 天线阻抗（Ω） | 50 | - |
| 参考通信距离（m） | 240 | 与E160-RxFS1配合使用时，且晴朗空旷环境、天线增益1.5dBi、高度2m |
| 电气参数 | 最小值 | 典型值 | 最大值 | 备注 |
| 工作电压（V） | 1.8 | 3 | 5.5 | ≥5.0V 可保证最大输出功率，超过5.5V有风险烧毁风险 |
| 通信电平（V） | 1.8 | 3 | 5.5 | 以供电电压为准 |
| 发射电流（mA） | - | 10 | - | 在供电电压5.0V，频率433.92MHz，输出功率17dBm时，瞬时功耗 |
| 接收电流（mA） | - | - | - | 发射模块无接收电流 |
| 休眠电流（μA） | - | 0.01 | - | 不在传输数据（发射状态）时，即休眠 |
| 启动时间（ms） | - | 2 | - | 模块上电后，进入正常工作状态的时间 |
| ESD 防护（KV） | -8 | 8 | HBM，特别说明RF引脚为±6KV | |
| 工作温度（℃） | -40 | - | 120 | 工业级设计 |
| 工作湿度（%rh） | 10 | - | 90 | - |
| 储存温度（℃） | -65 | - | 150 | - |
| 硬件参数 | 参数值 | 备 注 |
| 晶振频率（MHz） | 9.84374 | E160-T3FS1(315MHz) |
| 13.56 | E160-T4FS1(443.92MHz) | |

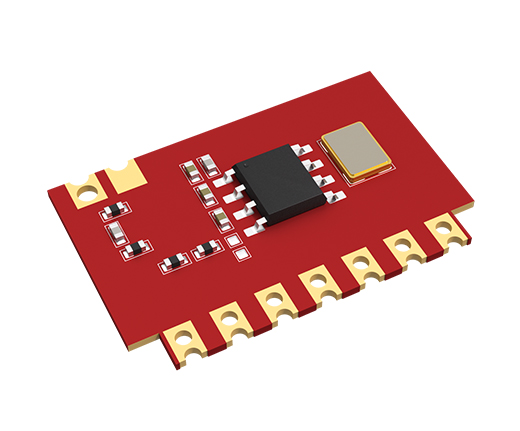

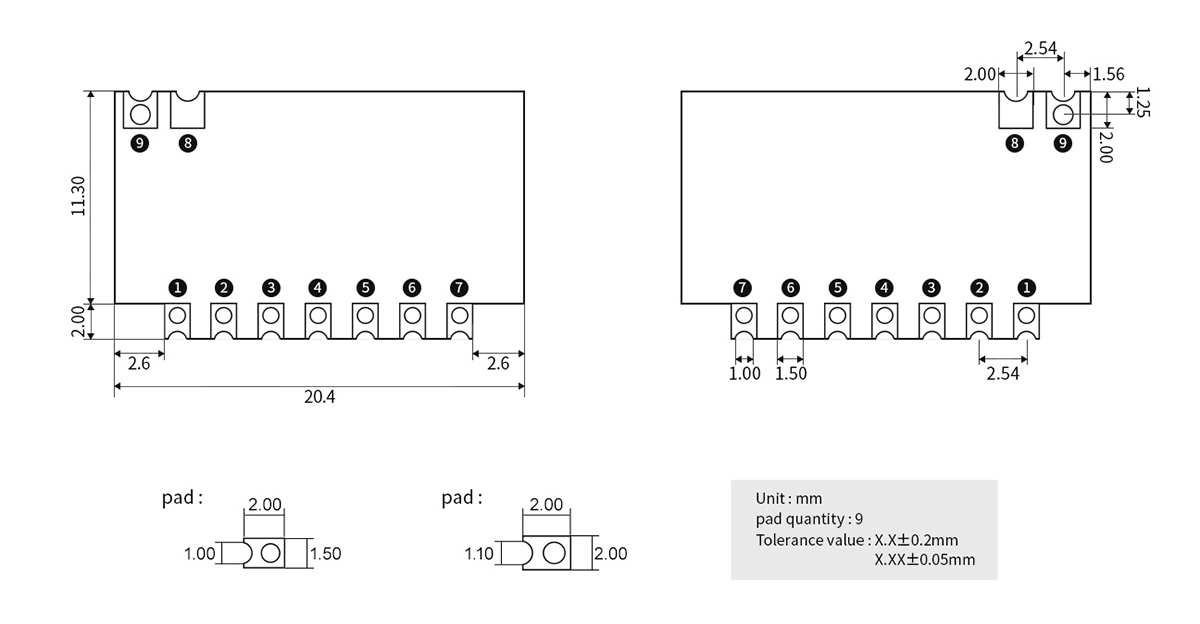

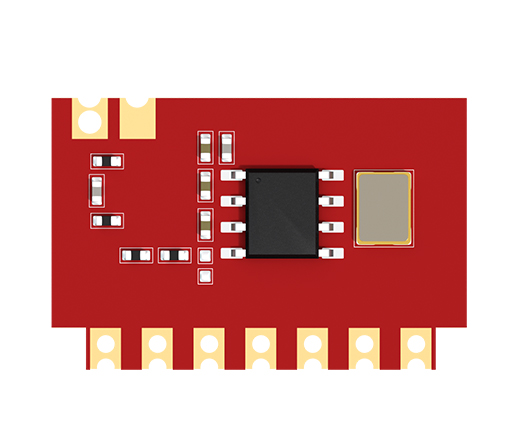

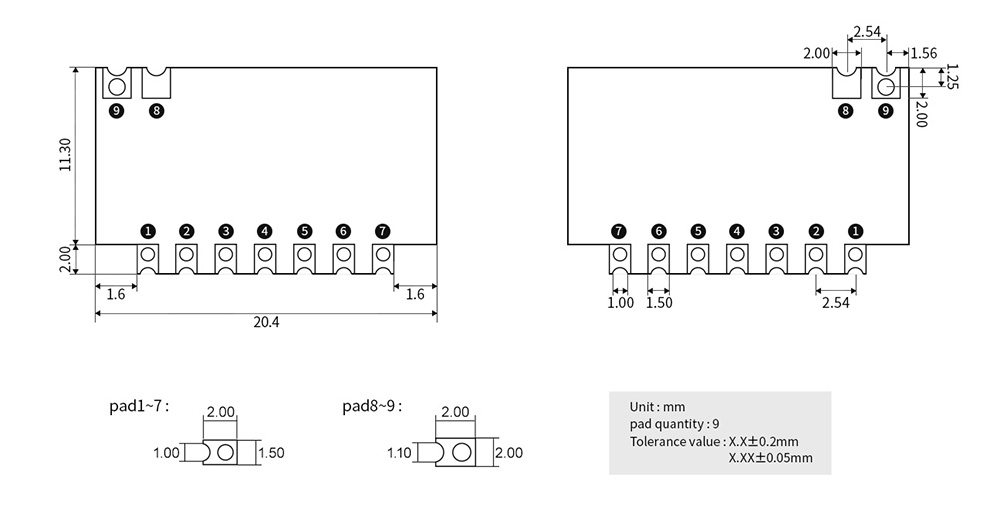

| 模块尺寸（mm） | 20.3*13.3*3.0 | 长*宽*高 |
| 天线形式 | 邮票孔 | - |
| 通信接口 | GPIO | 通信电平1.8~5.5V，建议使用3.3V以保证数据可靠性 |
| 封装方式 | 贴片/邮票孔 | 引脚间距2.54mm，详细尺寸信息请见第三章 |
| 重量（g） | 3.65 | - |

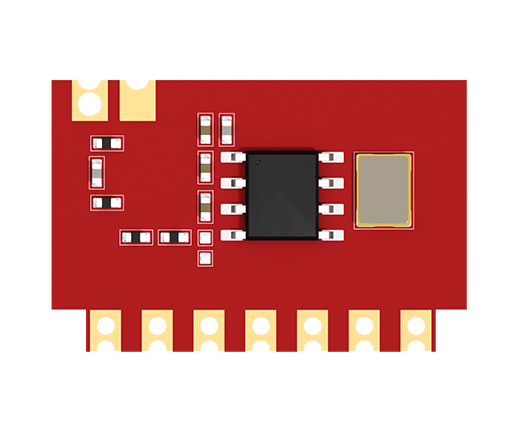

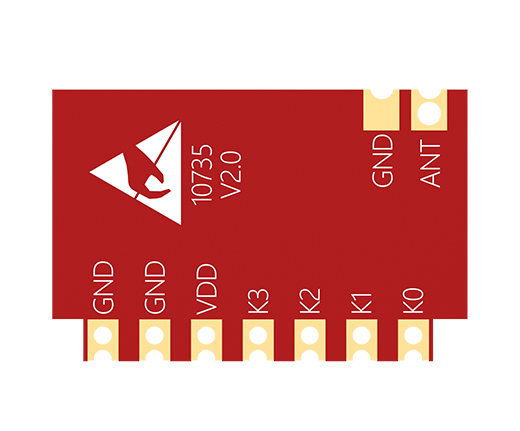

| 引脚序号 | 引脚名称 | 引脚方向 | 引脚用途 |
| 1 | K0 | 输入 | 按键输入引脚，低电平有效，至少持续100ms，键值为“0001” |
| 2 | K1 | 输入 | 按键输入引脚，低电平有效，至少持续100ms，键值为“0010” |
| 3 | K2 | 输入 | 按键输入引脚，低电平有效，至少持续100ms，键值为“0100” |
| 4 | K3 | 输入 | 按键输入引脚，低电平有效，至少持续100ms，键值为“1000” |
| 5 | VDD | 电源 | DC 1.8~5.5V |
| 6 | GND | - | 电源地 |
| 7 | GND | - | 电源地 |
| 8 | GND | - | 电源地 |
| 9 | ANT | 输出 | 天线引脚（发射模块，仅发射，无接收） |
