E160超外差射频模块的无线控制方案深度解析

E160系列射频模块:低成本高可靠性无线控制解决方案

一、E160系列射频模块无线控制方案性价比首选

在智能家居、工业物联网与消费电子快速发展,其中低成本高稳定性的无线通信模块成为设备互联互通的核心需求。亿佰特E160系列超外差射频模块(包含E160-T4FS1超外差发射模块E160-R4FS1超外差接收模块等)以超外差技术为核心,融合EV1527编码协议与四路智能控制功能,为小家电遥控、门禁系统、电动自行车等场景提供远距离、低功耗的无线控制方案,助力开发者快速落地产品。

二、产品概述:发射与接收模块的协同设计

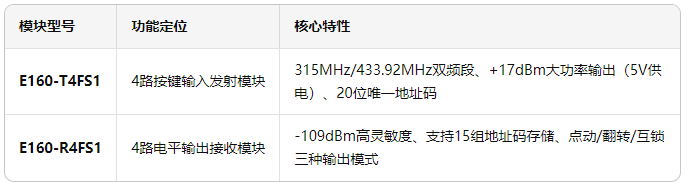

E160系列包含两款核心模块,形成完整无线通信链路:

E160系列射频模块

E160系列超外差射频模块的优势特点:

超小尺寸20.3*13.3*3.0mm,适合嵌入式设备集成;

宽压供电1.8V~5.5V(发射)/2.0V~5.5V(接收),兼容纽扣电池与锂电池;

工业级可靠性-40℃~85℃工作温度、ESD HBM 8KV防护,通过FCC/CE认证。

三、核心技术解析:超外差+EV1527协议,性能跃升

1.超外差调制技术:抗干扰与远距离的保障

采用超外差架构,通过本地振荡器与射频信号混频,将高频信号转换为固定中频(如455kHz),相比传统FSK方案:

接收灵敏度提升-109dBm(接收模块),可穿透2堵普通墙体;

抗干扰增强:内置AGC自动增益控制,抑制同频噪声,误码率低至0.1%;

通信距离:空旷环境下可达240米,满足中远距离控制需求。

2.EV1527编码协议:安全与灵活的控制逻辑

支持20位地址码(百万级唯一组合)+4位键值码,确保设备间无串扰:

动态配对:接收模块通过K/O引脚短按(100ms)进入配对模式,支持15个发射端地址存储;

输出模式自定义:长按K/O引脚切换点动(按键触发时输出)、翻转(电平状态切换)、互锁(多路输出互斥),适配门铃、电机正反转等场景。

3.四路智能输出:简化外设控制

接收模块D0-D3引脚提供推挽输出(灌电流35mA/拉电流10mA),可直接驱动LED、继电器或电机,无需额外放大电路,降低硬件设计复杂度。

四、应用场景:覆盖消费电子与工业控制

基于“小体积、低功耗、高可靠性”特性,E160系列广泛适用于:

智能家居:风扇/照明遥控器、窗帘电机无线控制;

安防门禁:无线钥匙扣、车库门遥控开关;

电动工具:手持设备无线启停、电池电量传输;

玩具与小家电:遥控车、无人机、咖啡机等短距离控制。

典型案例:电动自行车防盗系统

发射模块(E160-T4FS1)集成于钥匙,接收模块(E160-R4FS1)嵌入车身控制器;

触发“锁车”键后,接收模块通过互锁模式切断电机电源,同时点亮报警指示灯,实现双重防护。

五、开发与部署指南:快速上手的关键细节

1.硬件连接要点

发射模块K0-K3引脚接按键(低电平触发),ANT引脚外接50Ω天线(建议长度:433.92MHz对应425px);

接收模块D0-D3引脚接负载,K/O引脚接模式切换按键,电源需加100nF滤波电容抑制纹波。

2.常见问题解决

传输距离不足:检查天线是否外露(金属壳内信号衰减>60%)、供电电压是否≥3.3V;

误码率高:远离WiFi/蓝牙设备(2.4GHz干扰),或更换315MHz频段;

模块损坏:避免静电操作(佩戴防静电手环)、电源反接(建议串联二极管保护)。

六、总结:低成本无线控制的优选方案

E160系列超外差射频模块以240米远距离通信四路智能控制工业级稳定性三大核心优势,平衡了性能与成本,成为中小批量产品的理想选择。无论是智能家居遥控器的快速开发,还是工业设备的无线改造,均可通过E160系列实现“即插即用”的无线通信功能,加速产品落地。

立即获取:访问亿佰特官网下载数据手册与参考电路,也可以官网留言或者关注微信公众号申请免费样品,开启低功耗无线控制之旅。


今天的分享就到这里啦,EBYTE每一天都致力于更好的助力物联化、智能化、自动化的发展,提升资源利用率,更多超外差射频模块产品和物联网应用方案资料,感兴趣的小伙伴可以登录我们的亿佰特官网和企业公众号(微信号:cdebyte)进行了解,也可以直接拨打400电话咨询技术专员!
