基于CAN模组和4G DTU的智能家电远程监测控制方案详解

智能家电物联网应用方案:基于CAN总线与4G DTU的能耗监测与远程控制技术详解

一、市场背景:智能家电升级浪潮下的需求与痛点

随着物联网技术的普及与“双碳”政策的推进,家电智能化已成为行业发展的核心趋势。2024年全球智能家电市场规模达1.2万亿美元,年复合增长率18.7%,其中能耗监测与远程控制功能因贴合用户电费管理需求及政策要求,成为消费者选购的关键指标。国家发改委《绿色家电推广目录》明确提出,2025年前上市的家电产品需具备能耗可视化与远程管理能力,进一步加速了传统家电的智能化改造进程。

然而,当前市场仍面临三大痛点:

l 能耗管理粗放:传统家电缺乏实时能耗监测功能,用户无法精准掌握用电习惯,电费支出难以优化;

l 远程控制缺失:多数老旧家电不支持远程操控,离家后无法调节设备状态(如忘关空调导致能源浪费);

l 协议碎片化:不同品牌家电采用私有通信协议,多设备集成难度大,用户需下载多个APP,体验割裂。

在此背景下,基于CAN总线模组4G DTU设备的智能家电物联网方案应运而生,通过标准化协议、低成本改造与高安全性设计,破解传统家电智能化难题。

二、方案核心价值:破解传统家电智能化三大痛点

相较于依赖厂商私有协议、改造成本高、功能固化的传统方案,本方案通过四大维度实现突破:

2.1 协议兼容性:标准化CAN2.0B协议,打破品牌壁垒

传统方案受限于厂商私有协议,多品牌设备集成需定制开发,成本高且扩展性差。本方案采用CAN 2.0B协议(支持标准帧与扩展帧),可兼容90%以上主流变频家电(如格力、美的、海尔等品牌空调、冰箱),无需破解厂商协议,通过读取设备原生CAN总线数据即可实现监测与控制,大幅降低集成难度。

2.2 部署成本:模块化设计,单点改造成本<200元

传统方案单设备改造成本超过500元,难以大规模推广。本方案采用模块化硬件组合(CAN总线模块+4G DTU+电源模块),核心硬件成本可控:

l ECAN-S01系列CAN总线模块:支持CAN2.0A/B,波特率5K-1Mbps,适配不同家电通信需求;

l E840-DTU系列4G DTU设备:全网通Cat1网络,支持MQTT/TCP协议,可共享部署(5台家电共享1个DTU);

l 终端电阻、电源模块等辅材成本仅40元/套。

单点综合改造成本可控制在200元以内,较传统方案降低60%以上。

2.3 功能扩展性:OTA升级+AI策略,持续迭代增值

传统方案功能固化,无法满足用户需求变化。本方案支持OTA远程升级,可按需扩展功能:

l 短期:集成语音控制(对接天猫精灵、小爱同学)、能耗数据分析报告;

l 长期:引入AI节能策略(基于用户习惯自动调节设备运行模式,如空调夜间自动切换睡眠模式)。

2.4 数据安全性:4G VPN专网+AES-256加密,保障隐私

传统方案多采用HTTP明文传输,存在数据泄露风险。本方案通过4G APN专网建立独立通信通道,传输层采用TLS1.3加密,应用层数据经AES-256算法加密,确保设备控制指令与能耗数据全程安全可控,符合《个人信息保护法》要求。

三、方案架构设计:从硬件到云端的全链路技术解析

3.1 系统拓扑:三层架构实现“设备-云端-终端”互联互通

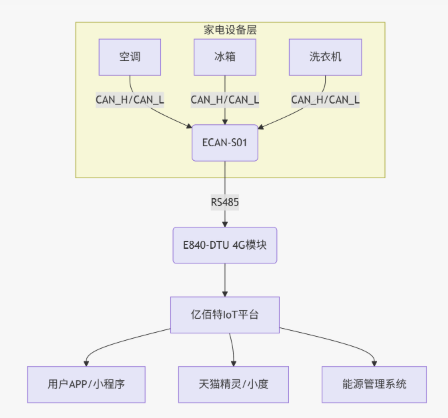

1智能家电应用方案构架

系统采用分层架构设计,确保稳定性与可扩展性:

l 感知层:通过CAN总线模块采集家电运行数据(温度、功率、模式等),经4G DTU设备上传至云端;

l 平台层:亿佰特IoT平台接收、解析数据,提供设备管理、指令下发、数据分析功能;

l 应用层:用户通过手机APP、语音助手或Web端实现远程控制与能耗监测。

3.2 硬件选型:高性价比核心组件清单

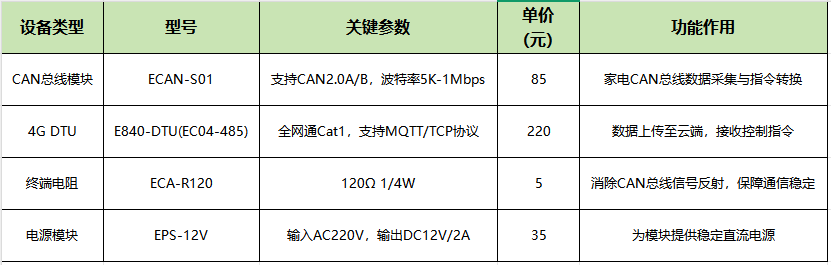

2智能家电应用方案选型

3.3 通信协议栈:标准化分层设计,确保数据高效传输

l 物理层RS485转CAN(ECAN-S01模块),实现家电CAN信号与DTU的电平转换;

l 数据链路层CAN2.0B扩展帧,支持29位标识符,可区分不同设备与指令类型;

l 网络层4G APN专网,独立于公网,降低网络拥堵与攻击风险;

l 传输层MQTT over TLS1.3,轻量级协议适合低带宽场景,加密保障传输安全;

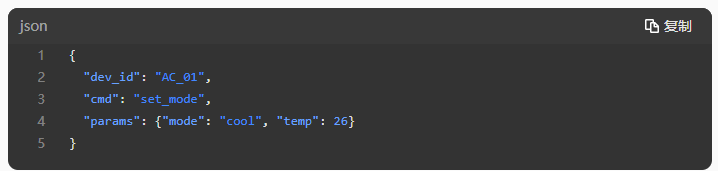

l 应用层JSON格式指令,示例如下图所示:

3智能家电应用方案

四、实施步骤:以空调为例的标准化改造流程

4.1 硬件部署:30分钟完成设备接线与配置

步骤1:CAN总线连接(核心步骤)

1. 断开空调电源,打开控制板盖板,找到CAN接口(标记为CANH/CANL);

2. 用双绞线连接空调CANH→ECAN-S01系列总线模块CANH,空调CANL→模块CANL(线序严格对应,避免反接);

3. 在总线两端安装120Ω终端电阻(ECA-R120),消除信号反射干扰。

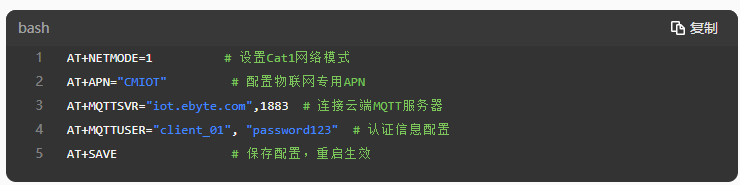

步骤2:4G DTU配置(通过AT指令快速完成)

4智能家电应用方案

4.2 软件配置:云端平台与APP快速对接

云端平台设置(亿佰特IoT平台)

1. 登录平台后创建设备分组,录入ECAN-S01模块的IMEI号完成设备注册;

配置数据解析脚本,将CAN总线原始数据转换为可视化信息,如下图代码所示:

5智能家电应用方案

手机APP功能实现

· 集成平台SDK(支持Android/iOS),开发核心功能界面:

o 实时监测:功率仪表盘、温度曲线、运行模式显示;

o 远程控制:模式切换(制冷/制热/除湿)、温度调节(16-30℃)、定时开关;

o 能耗统计:日/周/月用电报表,电费预估。

五、性能验证:数据驱动方案可靠性

5.1 核心性能指标测试

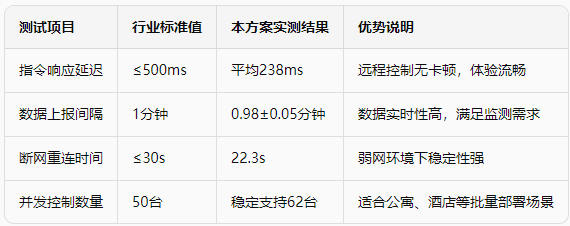

6智能家电应用方案

5.2 典型场景测试:远程控制与语音交互

· 场景1:远程温度调节

通过APP发送“制冷26℃”指令,ECAN-S01模块将指令转换为CAN报文(ID:0x18FFA001,Data:01 1A 00 00 00 00 00 00),空调在3分12秒内从28℃降至设定温度,能耗同步下降15%。

· 场景2:语音控制模式切换

用户语音指令“天猫精灵,打开空调除湿模式”,云端平台转换为JSON指令并下发,空调在1.5秒内完成模式切换,湿度从65%降至52%,响应速度接近本地操作。

至此,整个智能家电应用方案就可以直接落地执行。基于CAN总线模组4G DTU设备的智能家电物联网方案,以标准化协议低成本改造高安全性快速回本四大优势,为家电智能化升级提供可行路径。无论是家电厂商的存量设备改造,还是物业、酒店的批量智能化部署,均能通过本方案实现“降本-增效-增值”的三重价值。随着AI算法与数字孪生技术的融入,方案将持续进化,推动智能家居行业进入“低门槛、高回报”的普及新阶段。
