E54系列运动感知雷达模组上位机工具使用说明

一、运动感知与距离检测雷达模块产品简介

E54系列新上架的人体微动、运动感知与距离检测雷达模组,有基于X波段雷达芯片10.525GHz中心频率为核心的E54-10LD06系列雷达模组和基于C波段雷达芯片5.8GHz中心频率为核心的E54-05LD06系列运动感知雷达模组,该E54系列雷达模组设计采用定频、定向发射和接收天线(收发一体),集成中频解调、信号放大和数字处理等功能,具备延时设置、感知范围可调和光强度检测等能力。

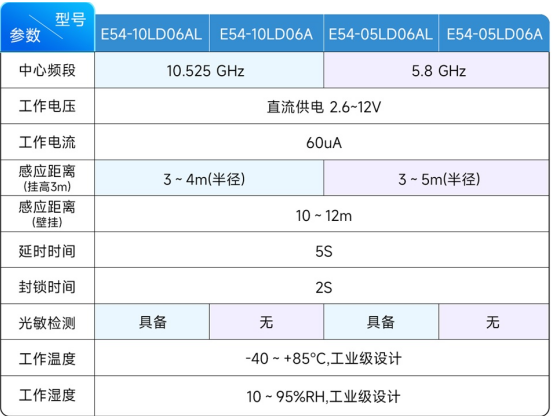

运动感知雷达模组参数对比:

E54系列雷达模组参数

二、E54系列运动感知雷达模组上位机工具使用说明

1、雷达模组上位机工具交互界面

交互界面(下图所示)为用户提供基本的操作,包括串口配置、配置状态、模组配置三部分;

E54系列雷达模组上位机工具界面

2、上位机交互界面功能简介

交互界面开放的功能如下:

2.1 串口配置:

1) 端口号:自动检测当前连接到电脑的串口设备端口号,可通过下拉框选择要连接的端口号;

2) 波特率:根据硬件模组通过下拉框选择对应模组的波特率 9600bps;

3) 打开串口:连接在“端口号”中选择的端口;

2.2 配置状态:

初始状态为黄灯,当设置模式、读取参数或配置参数时,若在按钮按下2秒内未接收到运动感知雷达模组回复的数据,则显示为红灯表示通信失败,反之显示为绿灯表示通信成功,同时模组配置中对应参数开始显示;

2.3 运动感知雷达配置步骤

1) 设置模式:可根据模式下拉框(“移动”)选择一种工作模式;

2) 读取参数:读取选定工作模式下的参数;

3) 配置参数:配置选定工作模式的相关参数;

4) 移动感应参数

a. 雷达门限:移动感应模组雷达门限,门限越小探测距离越远门限越大探测距离越进,具体门限需要根据实际的使用场景调整,取值范围 [16,65534],默认 200,最大直径距离5m;

b. 感光门限:光敏门限,设置在白天或夜晚响应,低于光敏门限值激活雷达检测,门限值越大表示环境光越亮,取值范围为[1,254],默认254(光敏常开);

c. 输出延时雷达模组响应的输出延时,检测到移动 O口输出高电平保持时间,期间持续检测到移动将会重置保持时间,取值范围为[1,18000],单位:100ms,默认1s;

5) 通用参数:

a. 模组ID雷达模组内部设置的ID,但目前不支持读取模块ID,上位机ID区域灰色不支持;

b. 版本号雷达模组中烧录的固件版本号。

说明:E54系列雷达模块配置教程目前只支持上面这几种常用参数的配置更多配置教程请于业务员沟通,获得详细的配置技术支持

3E54系列上位机工具参数查看/设置

本节介绍E54-05LD06系列运动感知雷达模块配套的上位机工具的使用,以帮助用户理解相关参数的含义,及相关参数的获取方法。(同样适用于E54-05LD06系列运动感知雷达模块。

注意:上位机工具和第三方串口工具不能同时使用

在使用上位机各项功能前,用户应先连接E54-05LD06系列与上位机,步骤如下:

步骤一、从亿佰特官网获取E54-05LD06系列配套的上位机工具E54_SettingV1.0”;(产品页面相关专栏 )

步骤二、根据下图的方式使用串口转接板连接运动感知雷达模块和上位机;

E54系列雷达模组链接应用png

步骤三、在“串口配置”中的端口号列表里选择正确的端口号,在波特率列表里选择正确的波特率,然后点击“打开串口”按钮,同时“打开串口”字样会变成“关闭串口”,此时再次点击则会断开串口的连接,打开串口后需要设置雷达模组工作模式后才能正常读写参数。


4、E54系列雷达模组上位机参数配置

开始运动感知雷达模组配置步骤如下:

步骤一、模组连接电脑后,必须先成功打开串口,此为必选项;

步骤二、设置工作模式(“移动”),设置工作模式后,对应的参数界面会变成可设置状态,当前模组只能选择“移动”模式。

步骤三、点击“读取参数”,读取模组对应工作模式下的所有参数并显示在对应位置。

步骤四、模组参数读取后,可根据实际需求修改参数值,点击“配置参数”即可将参数写入模组;

注意:模组上电后需等待12 秒,等待模组初始化完成后再进行工作模式设置,参数读、写操作;

上位机工具配置内容适用于E54-10LD06A系列和E54-05LD06A系列人体微动、运动感知与距离检测雷达模组。更多详细内容请联系业务员获得技术支持。
