基于LoRa和GNSS卫星定位模块的智能安防应用方案详解

一、市场背景与需求痛点:智能安防进入“无线低功耗”时代

随着物联网技术的渗透与安防需求的升级,全球智能安防市场正以12.5%的年复合增长率快速扩张,2023年市场规模已达450亿美元,其中无线报警系统占比超40%,成为主流发展方向。公安部《智慧社区建设指南》明确要求,2025年前新建社区需100%部署智能报警与应急联动系统,进一步推动安防系统的无线化、低功耗化转型。

然而,传统安防方案仍面临三大核心痛点:

· 部署成本高:有线系统需穿墙布线,施工周期长(1000㎡场景需80工时),改造成本超万元;

· 续航能力差4G/WiFi传感器待机电流达mA级,电池寿命仅3-6个月,频繁更换增加维护负担;

· 联动效率低:门禁、消防、监控系统独立运行,报警信息孤岛化,无法实现“探测-预警-处置”闭环。

在此背景下,基于LoRa与GNSS卫星定位技术的智能安防主动防御系统应运而生,通过低功耗广域网(LPWAN)与卫星定位技术融合,破解传统方案瓶颈,构建“无线部署超长续航全域覆盖多维联动”的新一代安防体系。

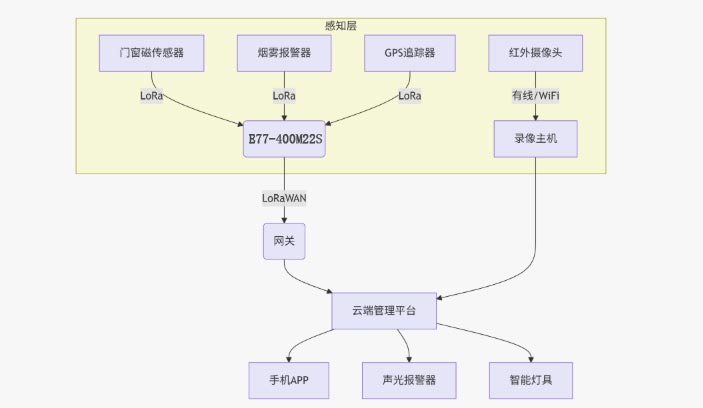

智能安防应用方案结构拓扑图:

1智能安防应用方案结构拓扑图

二、方案核心优势:LoRa+GNSS多模卫星定位技术重构安防系统性能

相较于传统有线方案及4G/WiFi无线方案,本方案通过四大维度实现技术突破,重新定义智能安防的性能标准:

1LoRa无线组网:部署效率提升70%,告别布线难题

传统有线安防需穿墙凿槽布线,施工成本占总投入的40%以上。本方案采用LoRa无线通信技术,支持星型组网和mesh组网网络拓扑结构,设备即装即用:

· 门窗传感器、烟雾报警器等终端设备通过无线方式接入网关,无需复杂布线,1000㎡场景施工工时从80小时缩短至15小时,部署效率提升81%;

· 网关(型号E870-L915LG12),半双工LoRaWAN网关可接入200+终端设备,满足社区、工厂等中大型场景覆盖需求。

2超低功耗设计:续航周期3-5年,维护成本骤降84%

采用LoRaWAN Class A协议(双向通信,仅在发送/接收时激活射频),配合终端设备深度休眠技术:

· 门窗传感器(E3Z-D61)待机电流低至3μA,采用CR2450锂电池供电,续航可达5年;

· GPS追踪器(E108-GN04G-485)支持运动激活模式(静止时休眠,移动时唤醒定位),续航提升至180天/次充电,较传统4G追踪器(15天续航)提升12倍。

3广域覆盖能力:市区3km/郊区8km,信号无死角

工作在433MHz ISM免授权频段,采用LoRa扩频技术(SF=7~12可调),实现超远传输距离:

· 市区复杂环境(楼宇遮挡)下,通信距离达3km(速率0、1Kbps时);

· 郊区开阔场景,传输距离延伸至8km,配合中继器可覆盖地下室、隧道等弱信号区域,RSSI灵敏度达-167dBm,确保报警信息无丢失。

4多系统智能联动:从“被动报警”到“主动防御”

突破传统安防单一报警局限,构建“传感器-网关-平台-处置”全链路联动:

· 非法入侵时:门窗传感器触发后,系统自动联动声光报警器(105dB蜂鸣+红光闪烁)、摄像头转向录像、APP推送GPS定位信息,响应延迟<1、2s;

· 火灾预警时:烟雾报警器(ES-321)探测浓度>0、08dB/m时,优先通过LoRa继电器关闭燃气阀门,同步启动应急照明通道,实现“预警-处置”主动防御。

三、技术架构详解:硬件选型与协议栈设计

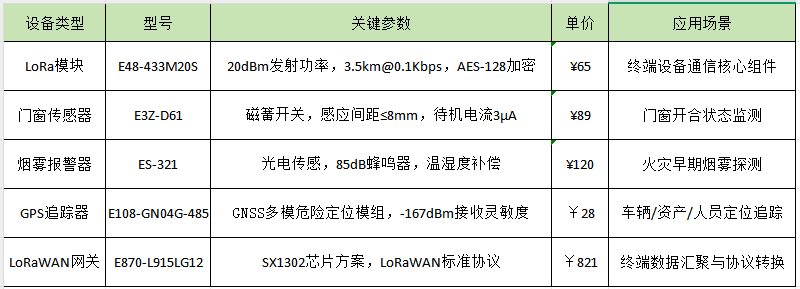

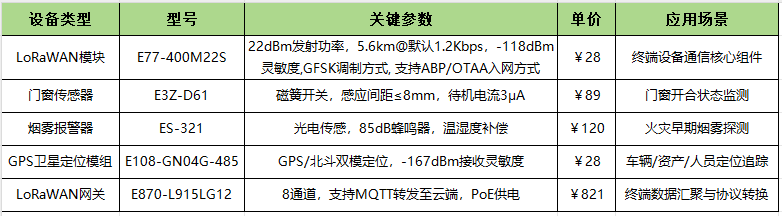

1核心硬件参数配置

智能安防应用方案产品参数

2安全通信协议栈

· 应用层:采用自定义加密协议(AES-128对称加密),报警报文格式为[HEAD][DevID][AlertType][GPS数据][CRC],确保数据传输防篡改、防窃听;

· 网络层LoRaWAN Class A,支持动态信道切换(频率捷变),规避433MHz频段干扰;

· 物理层433MHz频段,调制方式FSK/GFSK,扩频因子SF=7(速率较高)/SF=12(距离更远)可调,默认配置SF=7、BW=125KHz、CR=4/5,兼顾速率与可靠性。

四、实施部署指南:从设备安装到参数配置

1终端设备安装规范

1)门窗传感器部署

· 安装位置:磁铁部分固定于门窗活动扇边缘,主体单元安装于门框/窗框,确保两者间距≤8mm(磁场有效感应范围);

· 固定方式:采用3M VHB胶粘贴,避免金属遮挡(金属会衰减LoRa信号,建议与金属表面间距≥125px);

· 方向要求:传感器射频天线朝网关方向,减少墙体遮挡。

2)GPS追踪器部署

· 车辆/资产追踪:隐藏安装于设备底盘(避开金属屏蔽),天线朝上(确保GPS/北斗信号接收);

· 人员佩戴:集成至工牌/手环,开启“围栏报警”功能(超出设定区域时触发报警),定位精度达10m(开阔场景)。

3)LoRa网关部署

· 位置选择:社区/工厂中心位置(如屋顶、楼梯间),高度≥3m,避免靠近高压线、变压器等强电磁干扰源;

· 天线配置:采用5dBi高增益全向天线(SMA接口),垂直安装,确保水平方向信号均匀覆盖;

· 信号测试:使用LoRa信号测试仪(推荐RSSI>-110dBm),对盲区增加中继器或调整网关位置。

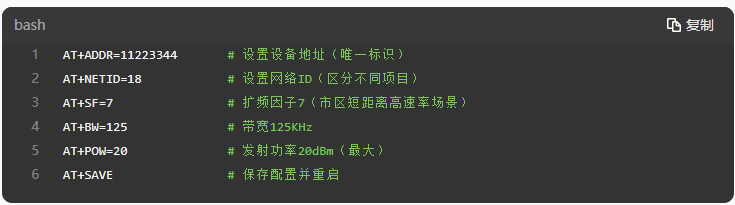

2核心参数配置示例(AT指令)

LoRa模块(E48-433M20S)为例,通过UART接口配置通信参数:

2智能安防应用方案配置

五、性能测试验证:数据驱动方案可靠性

1通信性能测试

3智能安防应用方案通信测试

2典型安防场景测试

智能安防应用场景1:非法入侵防御

· 触发条件:门窗传感器磁场变化>5Gs(门被强行打开);

· 响应流程:传感器发送报警报文(含DevID=“door_01”,AlertType=“break_in”)→网关接收后转发至云端→系统联动声光报警器(105dB蜂鸣)、摄像头录像(持续60s)、APP推送报警信息(含GPS位置:北纬30、XXX,东经120、XXX);

· 总延迟0、6s(传感器→网关)+0、3s(网关→平台)+0、5s(平台→APP)=1、4s,满足实时报警需求。

智能安防应用场景2:火灾预警联动

· 触发条件:烟雾报警器检测浓度>0、08dB/m(光电传感器散射光强超标);

· 处置动作:系统优先通过LoRa继电器关闭燃气阀门(响应时间1、8s),同步启动应急照明通道(走廊灯全亮),并拨打预设紧急电话(如物业安保中心),实现“预警-止损-救援”闭环。

六、常见问题与解决方案:保障系统稳定运行

1LoRa信号干扰(设备间歇性离线)

· 排查步骤

1. 使用频谱分析仪检测433MHz频段占用率(推荐<30%,超过则存在干扰);

2. 调整扩频因子(SF=7→9,提升抗干扰能力,但速率降低);

3. 启用频率捷变功能(需硬件支持),自动切换至空闲信道。

· 典型案例:某工厂部署后因附近433MHz对讲机干扰,调整SF=9后丢包率从15%降至2%。

2传感器误报(如门窗传感器频繁报警)

· 优化方案

1. 软件滤波:采用移动平均滤波算法(窗口大小5),过滤瞬时磁场波动(代码示例:sum(buf)/WINDOW_SIZE);

2. 多条件触发:联动振动传感器(检测门窗振动+磁场变化双确认),误报率降低90%。

3电池续航异常(低于预期寿命)

· 延长技巧

1. 调整上报间隔(默认60s→300s,非关键数据降低上报频率);

2. 使用低温锂电池(-40℃~85℃工作温度,适合户外场景);

3. 关闭冗余功能(如GPS追踪器非必要时关闭定位,仅保留LoRa通信)。

七、未来演进与成功案例:从智能安防主动防御生态

1智能安防应用技术升级路线

· 短期:集成AI图像识别(摄像头联动分析行为异常,如徘徊、攀爬)、UWB精准室内定位(精度250px,实现人员/资产实时轨迹追踪,如EWM550-7G9T10SP系列UWB无线测距定位模块);

· 长期:引入区块链技术存证报警记录(防篡改,满足司法举证需求)、对接无人机自动巡逻系统(报警时无人机前往现场取证)。

2智能安防应用经典案例

· 某智慧社区:部署500+门窗传感器、100+烟雾报警器,实现社区安防“零误报”,业主满意度提升至98%;

· 某智能工厂:应用GPS追踪器管理200+生产设备,资产丢失率从5%降至0、1%,年减少损失超200万元。

结语:LoRa+GPS,开启智能安防主动防御新纪元

基于E48-433M20S系列LoRa无线模块E108-GN04G-485系列GNSS卫星定位导航模块的智能安防应用方案,通过“无线化部署低功耗续航广域覆盖多系统联动”四大核心优势,彻底解决传统安防“布线难、续航短、联动弱”的痛点。无论是智慧社区、工厂园区,还是仓储物流场景,均能以低成本投入,实现并构建可持续升级的主动防御体系。


今天的分享就到这里啦,EBYTE每一天都致力于更好的助力物联化、智能化、自动化的发展,提升资源利用率,更多LORA模块产品LoRa应用方案资料,感兴趣的小伙伴可以登录我们的亿佰特官网和企业公众号(微信号:cdebyte)进行了解,也可以直接拨打400电话咨询技术专员!
