基于4G DTU+LoRa网关的智能电网远程监控方案详解

智能电网远程监控系统物联网应用方案:基于亿佰特4G DTU+LoRa网关的实时数据采集与故障预警设计


一、方案背景与需求分析

随着新能源并网比例提升和电网复杂度增加,传统人工巡检模式已无法满足现代电网对实时性可靠性安全性的要求。本方案通过整合亿佰特4G DTU输设备、智能电表及LoRa物联网技术,构建一套覆盖感知层-网络层-平台层”的智能电网远程监控系统,实现:

二、系统架构设计:三层协同实现全链路监控

1感知层:高精度数据采集终端

智能电表:采用E870-DL1A型号,支持DLT645协议RS485接口12位采集精度,-40~85℃宽温环境适配,实时监测电压、电流、功率因数等核心参数。

环境传感器EID041-G01温湿度传感器,小体积设计,通过Modbus RTU协议上传数据,保障设备运行环境安全。

2网络层:LoRa+4G/5G双模传输网络

LoRa网关E90-DTU系列支持Mesh自组网,传输距离达20km,IP67防护等级,适用于山区、厂房等复杂场景;通过470MHz频段与扩频技术(SF=12)实现低功耗广覆盖。

4G/5G DTUE840-DTU设备支持5G NSA/SA双模,集成断网续传与OTA升级功能,通过TCP/UDP/MQTT协议接入阿里云IoT平台,满足电力调度高可靠性需求。

3、平台层:云端一体化数据管理

基于阿里云/华为云构建的监控平台支持数据存储、可视化分析与智能告警推送。通过MQTT/HTTP协议实现设备接入,提供多终端访问接口,运维人员可通过PC端或移动端实时查看电网运行状态

三、产品选型与参数配置

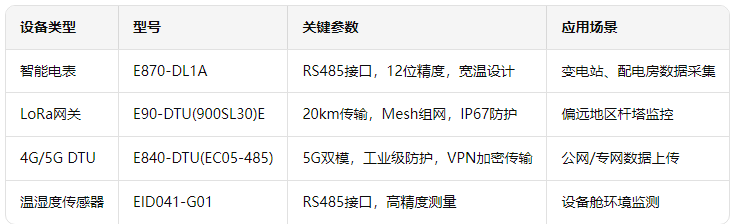

1、核心设备清单

智能电网远程监控 1

典型配置示例:

四、实施方案与操作步骤

1网络部署策略

LoRa组网:采用星型拓扑(1网关覆盖10~20个电表)+ Mesh中继(E32-DTU自动扩展覆盖),适配复杂地形;

4G/5G接入:支持公网SIM卡与5G专网切片,满足电力系统不同安全等级需求。

2、数据流程与协议转换

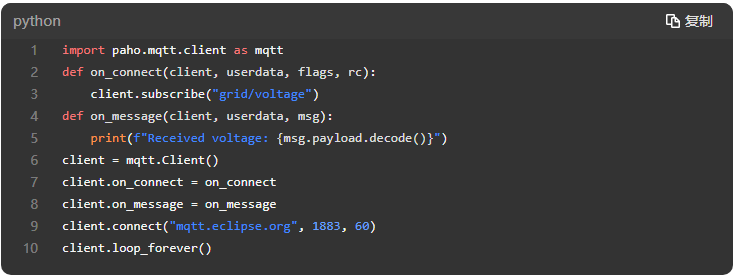

智能电表通过Modbus RTU协议采集数据,经LoRa网关汇聚后,由4G DTU设备转换为MQTT协议上传至云端。以下为协议转换示例代码:

智能电网远程监控配置

五、系统测试与验证

1通信稳定性测试

测试环境:模拟山区、城区、厂房三类场景;

测试指标

2故障预警模拟

3、方案优势

技术优势;

低功耗广覆盖LoRa技术实现5km半径覆盖,4G/5G保障偏远地区数据回传;

高可靠性:通信丢包率≤0.1%(4G信号>-85dBm时),响应延迟<500ms;

安全加密:支持TLS 1.3+AES-256数据加密与VPN专网传输。

经济效益

减少人工巡检成本40%,故障响应时间缩短70%;

通过谐波治理降低线损3%~5%,年节电效益显著。

应用扩展

方案可适配新能源并网(光伏逆变器、储能系统)、充电桩监控(充电功率、故障代码)等场景,提供标准化物联网升级模板。

六、常见问题与解决方案

1LoRa信号干扰

问题描述:数据传输间歇性中断;

解决办法

24G网络覆盖不足

问题描述:山区或地下室信号弱;

解决办法

3数据安全风险

问题描述:云端数据被非法访问;

解决办法

七、方案价值与落地建议

实际部署时需根据现场环境调整设备选型:

城区场景:优先采用4G DTU+LoRa星型组网,降低网关部署密度;

偏远地区:通过Mesh中继扩展覆盖,选用IP67防护等级设备;

定制化需求:可联系亿佰特官方获取硬件选型与网络优化服务。

通过LoRa+4G/5G”双模通信技术,本方案为电力企业提供了一套低成本、高可靠的物联网升级方案,助力智能电网数字化转型。
