E54系列运动感知与距离探测雷达模块安装应用指南

亿佰特新上架的E54系列运动感知与距离探测雷达模块产品支持挂顶挂壁两种安装方式,推荐的方式为挂顶安装。本文主要以E54-05LD06A系列5.8G频率、C波段技术的雷达模块为例,介绍该运动感知雷达模块安装应用样式及效果、安装注意事项说明等应用指南。

一、E54系列运动感知雷达模块安装应用及探测范围

1、运动感知雷达模块挂顶安装应用

推荐挂顶安装高度为2.7~3.0m。挂顶安装的E54-05LD06系列在默认配置下最大运动感应范围为底部半径为5m。

1 雷达模块安装应用指南

E54-05LD06系列挂顶安装检测范围示意图

挂顶安装高度为2.7m时本参考方案的运动和微动检测范围示意图如图6-3所示。

2 雷达模块安装应用指南

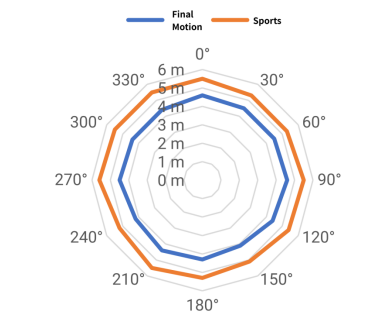

E54-05LD06系列挂顶安装感应范围

2、运动感知雷达模块挂壁安装应用

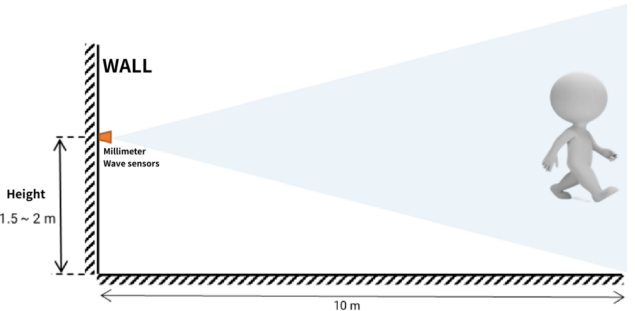

推荐挂壁安装高度为1.5~2m挂壁安装时,毫米波传感器的X轴(参考)指向水平方向,Z轴向上,Y轴指向检测区域。挂壁安装的E54-05LD06系列在默认配置下最大运动感应范围为传感器法向10m、水平和俯仰方向夹角±60°以内的圆锥形空间,如下图所示。

挂壁安装高度为1.5m时本参考方案的探测范围示意图如下图所示。

3 雷达模块安装应用指南

挂壁安装检测范围示意图

4 雷达模块安装应用指南

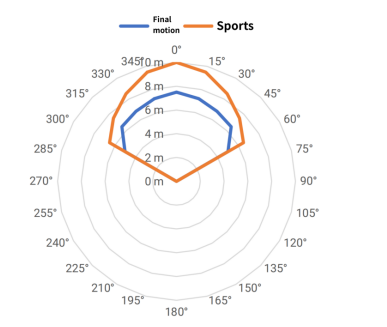

挂壁安装感应范围

二、E54系列运动感知雷达模块安装说明

1、配套的驱动电源设计注意事项

务必采用输出电压、电流及纹波系数等都达标的驱动电源,驱动电源不稳定,电磁辐射太强,会造成雷达模组误报,无感知,循环自启等现象;

配套的驱动电源应在2.6~12V,驱动电流峰峰值不低于 5mA,电源纹波幅度需控制在 100mV 以内,工频波动幅度要小;如果功耗允许,建议配置模组为全供电模式,抗干扰更好。

驱动电源和雷达模组装配时,应避免雷达模组底部或天线面,正对驱动电源模块,且应尽量远离驱动电源模块里面的整流桥、开关变压器等工频干扰大的器件,以防干扰微波信号;

2、雷达模组测试和使用注意事项

在四周有墙壁或障碍物反射微波的情况下,感知距离和感知角度会有增益;在四周较空旷的情况下,感知距离和角度会有衰减;

由于微波天线受到很小变化都可改变探测,所以请保护好天线,表面不要有金属物体(例如焊锡丝)等,避免影响感知距离;

轻拿轻放,避免激烈震动,雷达模组保持平整不变形;光感器件无遮挡和覆盖,特别是雷达模组上的感光元件D1 周围,应避免有不透光的遮挡物;

雷达模组保持独立使用空间,四周空间保持有2mm 以上的自由空间间隔;

通电后大约有3s 初始化噪声分析时间,在此期间属于非正常感知工作;

如果雷达模组的感光器件上面有遮挡(例如外壳等),需要重新测试确定感光门限值;

产线测试和老化作业时,大量的雷达模组上电时若堆叠到一块的话,有可能会出现自激现象,请确保通电的雷达模组之间保持1250px 以上的安全距离。

3、内置雷达模组的器件应用安装注意事项

装配了雷达模组的器件,安装位置应远离通风管道、消防管道、排水管道、机械振动或有大型金属设备等强烈振动物体的地方,因为会影响雷达反射波和探测感知效果;

严禁带电作业,以免动作失误,接错,烧坏电路或触电;

避免安装在日晒雨淋的地方,防止损坏和影响使用寿命;

器件务必安装在远离电磁场的地方,以免电磁干扰产生误动作;也要安装在远离有物体固定转动或者摆动(例如电风扇,摇摆的树叶,风中晾晒衣服等)的地方,以免有误动作产生;

数个内置雷达模组的器件固定安装时,应保证各个器件之间的间距≥0.5m;

雷达微波模块的天线面建议距离产品外壳3~5mm,否则会影响感知距离;

5 雷达模块安装应用指南

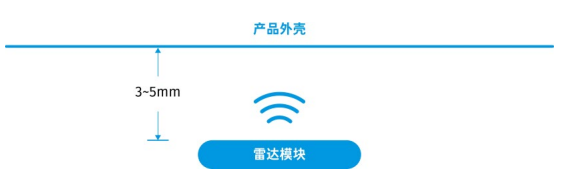

天线面与产品外壳的距离

器件内置雷达模组后,建议水平或垂直放置,在有效的感知范围内,尽量避免面对面安装两个或者更多的内置雷达模组的器件;

避免内置雷达模组的器件(例如灯具)附近,有其他光照物(例如应急灯,导向灯等干扰光源),以免造成器件(灯具)内置感光判断失 效,使得器件(灯具)不能正常工作(常灭,误判为白天);

使用了内置雷达模组的器件(如灯具) 若一直工作(常亮),不能根据动目标探测进行开、关,则可能是雷达模组受到中频干扰,造成模组一直判断为有动目标在感知范围内活动。此时应关断电源,检查电源板的供电状态是否正常以及模组空间距离是否改变;

若以上问题还不能解决,请先断电和观察安装位置周围情况,先排除周围环境干扰因素的影响;重启电源后仍有问题,则考虑更换设备的驱动电源板,或者雷达模组再验证。

4、电源注意事项

电源输入电压范围为2.6~12V,电源纹波在100kHz以内无明显谱峰,本方案为参考设计,使用者需考虑相应的ESD和雷击浪涌等电磁兼容设计。


今天的分享就到这里啦,EBYTE每一天都致力于更好的助力物联化、智能化、自动化的发展,提升资源利用率,更多毫米波雷达模组无线数传设备应用案例资料信息,感兴趣的小伙伴可以登录我们的亿佰特官网进行了解,也可以直接拨打400电话咨询技术专员!
