基于E78系列LoRaWAN模块的气象灾害预警网络方案详解

气象灾害预警网络解决方案:基于E78-433LN22S LoRaWAN模块的低功耗广域监测技术详解

一、基于E78系列 LoRaWAN模块的气象灾害预警方案概述

基于E78-433LN22S LoRaWAN模块的气象灾害预警方案,主要是解决气象灾害监测应用案远距离低功耗高可靠难题

气象灾害(如暴雨、台风、寒潮)具有突发性强、破坏力大的特点,传统监测方案受限于通信距离短(≤2km)设备功耗高(续航<1年)部署成本高等问题难点,难以实现大范围实时监控。基于E78-433LN22S系列LoRaWAN模块与多参数气象站的预警系统,通过LoRaWAN低功耗广域网技术与自适应数据速率(ADR)算法,构建“终端感知-远距离传输-云端预警”的全链路解决方案,实现对气象数据的实时采集、传输与智能分析,为防灾减灾提供精准决策支持。

LoRaWAN方案核心优势:

超远传输距离:支持5.6km视距通信(1kbps速率),城市非视距(NLOS)环境下稳定传输2km,覆盖山区、沿海等复杂地形;

超低功耗设计Class A模式平均电流1.2mA,太阳能供电+锂电池组合实现>5年续航,降低维护成本;

高可靠性网络:采用ADR动态调整速率与发射功率,抗干扰能力强,数据传输成功率>99.5%;

灵活部署能力:模块尺寸仅20×14×2.8mm,支持贴片安装,适配各类气象站设备,快速集成。

二、技术架构:LoRaWAN星形拓扑构建多级监测网络

系统采用星形网络拓扑,由终端感知层、网关汇聚层、服务器处理层和应用决策层组成,实现从数据采集到灾害预警的全流程闭环管理。

1终端感知层:E78-433LN22S模块赋能气象站

1)核心硬件配置

l E78-433LN22S模块(基于ASR6601芯片):

工作频段433.175~434.665MHz(ISM免授权频段),支持EU433标准;

通信性能:发射功率21dBm,接收灵敏度-140dBm,最大空中速率50kbps;

功耗参数:发射电流120mA@2.4kbps,接收电流14mA,关断电流仅2.5uA;

协议支持LoRaWAN Class A/C双模,OTAA/ABP两种入网方式,兼容标准LoRaWAN协议栈

l 多参数气象站:

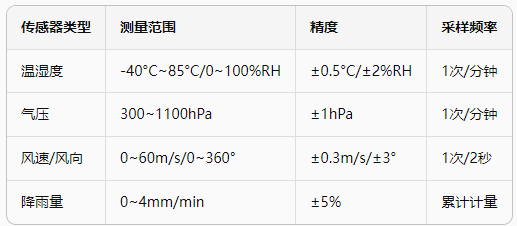

集成高精度传感器,支持RS485和I2C接口与E78系列LoRaWAN模块对接,具体参数如下:

1基于LoRaWAN模块的气象灾害预警方案

2)终端节点工作流程

Ø 气象站按预设周期(可配置1~60分钟)采集环境数据;

Ø E78模块将传感器数据封装为LoRaWAN帧,通过Class A模式上传(上行后开启两个接收窗口,降低功耗);

Ø 支持Class C模式切换(需手动配置),适用于对实时性要求高的场景(如台风临近时)。

2网关汇聚层:E870系列网关实现数据转发

采用E870系列 LoRaWAN网关(基于Semtech SX1301芯片),支持8通道并行接收,工作频段433MHz,与终端节点频率匹配。网关通过以太网或4G接入互联网,将终端数据转发至网络服务器,具体参数:

接收灵敏度-139dBm@SF12,支持ADR算法;

最大并发节点≥5000个(Class A模式);

供电电压DC 12V/2A,支持PoE供电,适合野外部署。

3服务器处理层:ADR算法优化网络性能

网络服务器:采用TTN(The Things Network)或自托管LoRaServer,运行ADR算法动态调整终端参数:

当节点信号强(RSSI>-100dBm),自动提升数据速率(如SF7→SF12,速率从50kbps降至250bps);

当节点距离远(RSSI<-120dBm),降低速率以延长传输距离,确保数据可靠接收。

应用服务器:部署于阿里云/腾讯云,提供数据存储、分析及告警规则引擎,支持API对接第三方平台(如气象局预警系统)。

4应用决策层:多维度告警与可视化管理

数据可视化:通过Web端/APP实时展示气象数据曲线(温度、湿度、风速、降雨量等);

智能告警:设置多级阈值(如降雨量>50mm/小时触发红色预警),支持短信、邮件、声光报警;

历史数据分析:基于大数据挖掘灾害发生规律,优化预警模型(如台风路径预测、暴雨强度趋势)。

三、硬件配置:E78系列LoRaWAN模块与气象站的无缝集成

1E78-433LN22S模块引脚定义与接线

LoRaWAN模块提供28引脚贴片封装,核心引脚功能如下(与气象站对接关键引脚):

2基于LoRaWAN模块的气象灾害预警方案

推荐连线图

气象站(RS485接口)→ RS485-UART转换器 → E78系列LoRaWAN模块(UART_RX/TX)→ 天线(5dBi增益)。

2气象站传感器配置示例

以某型号多参数气象站为例,通过RS485接口与E78系列LoRaWAN模块通信,Modbus RTU协议配置:

从机地址0x01;

波特率9600bps,数据位8,停止位1,无校验;

数据采集命令:读取温度(0x03寄存器,地址0x0000)、湿度(0x0001)、风速(0x0002)等。

四、网络部署:从节点配置到网关架设的全流程指南

1终端节点配置(AT指令示例)

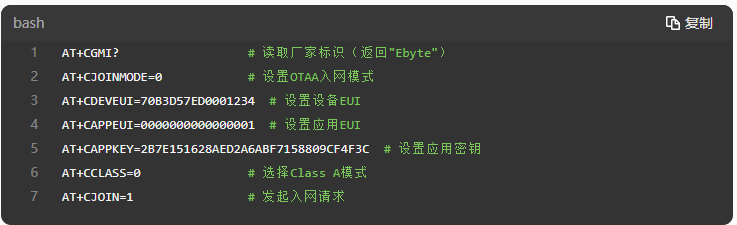

1)OTAA入网配置(推荐,安全性更高)

3基于LoRaWAN模块的气象灾害预警方案

入网成功响应+CSTATUS:04(表示JOIN成功)。

2)数据发送配置

4基于LoRaWAN模块的气象灾害预警方案

发送成功响应OK+SENT:01(表示数据发送成功)。

2网关部署要点

安装位置:选择视野开阔处(如山顶、楼顶),天线高度≥5m,避开金属遮挡;

信号测试:使用E78模块自带的AT+CRSSI?指令检测网关信号强度,确保RSSI>-110dBm;

冗余设计:关键区域部署多网关(间距5~8km),避免单点故障导致网络瘫痪。

3服务器配置(TTN平台示例)

① 注册TTN账号,创建设备(选择EU433频段,OTAA激活方式);

② 录入设备DevEUI、AppEUI、AppKey,与终端节点配置一致;

③ 配置数据解析函数(Payload Formatters),将十六进制数据转换为物理量(如温度=0x001A→26℃)。

五、性能优势:为何选择E78-433LN22S构建预警网络?

1超远传输距离,覆盖复杂地形

视距环境5.6km@SF12(1kbps速率),满足山区、沿海等偏远地区监测需求;

城市环境2km@SF7(50kbps速率),穿透3堵墙体后信号衰减<10dB。

2超低功耗设计,实现五年免维护

Class A模式:平均工作电流1.2mA(每天上传12次数据),采用10000mAh锂电池,续航可达10000mAh/(1.2mA×24h×365)≈9.6年;

关断模式:非工作时电流仅2.5uA,进一步延长电池寿命。

3高可靠性通信,数据不丢失

抗干扰能力:采用LoRa调制技术,抑制同频干扰(如433MHz对讲机),信噪比(SNR)≥-20dB时仍可解调;

数据重传机制:支持Confirm数据传输(需配置AT+CCONFIRM=1),未收到ACK时自动重传(最多15次)。

4ADR算法优化,网络容量提升300%

通过动态调整数据速率和发射功率,单网关带载能力从500节点提升至2000节点,适合大规模组网(如省级气象监测网络)。

六、LoRaWAN模组应用场景:全地域气象灾害监测解决方案

1山区暴雨预警

部署方案:在山谷、坡地部署气象站(挂高3m),监测降雨量、土壤湿度;

预警逻辑:当降雨量>30mm/小时且土壤湿度>80%,触发滑坡/泥石流预警,通知下游村庄转移。

2沿海台风监测

部署方案:在海岛、港口安装风速传感器(量程0~60m/s),E78模块切换Class C模式实时上传数据;

预警逻辑:风速>17.2m/s(8级风)时启动橙色预警,>24.5m/s(10级风)时关闭港口、疏散人员。

3城市内涝监测

部署方案:在低洼路段、地下车库安装水位传感器,联动E78模块上报数据;

预警逻辑:水位>1250px时,自动打开排水泵,同时推送告警至交管部门(如封闭道路、引导绕行)。

七、实施案例:某省级气象预警网络项目

 项目概况

覆盖范围10个地级市,部署500个气象站,20个E870系列网关;

核心设备E78-433LN22S模块+多参数气象站,服务器采用TTN+阿里云架构;

运行效果

数据传输成功率99.7%(年平均);

预警响应时间:<30秒(从数据采集到告警发出);

功耗表现Class A模式下,锂电池续航已达3.5年,预计总寿命>5年。


基于E78-433LN22S系列LoRaWAN模块的气象灾害预警方案,通过LoRaWAN技术的远距离、低功耗特性,结合多参数气象站和智能算法,为防灾减灾提供了高性价比的监测手段。无论是偏远山区的暴雨预警,还是沿海地区的台风监测,该方案均能实现“部署便捷、维护成本低、数据可靠”的目标,助力构建“早发现、早预警、早处置”的气象安全防线。


今天的分享就到这里啦,EBYTE每一天都致力于更好的助力物联化、智能化、自动化的发展,提升资源利用率,更多LoRaWAN网关模组产品及LoRaWAN技术应用资料,感兴趣的小伙伴可以登录我们的亿佰特官网进行了解,也可以直接拨打400电话咨询技术专员!
