E78-433LN22S模块的气象灾害预警方案应用案例

. 气象灾害预警方案简介

气象灾害(如暴雨、台风、寒潮等)的特点是突然发生,破坏性强。传统的监控方式受限于通信距离短、功耗高、成本限制等问题,使得大规模实时监控具有挑战性。基于LoRaWAN模组的气象灾害预警方案提出了一种和多参数气象站的低功耗广域物联网预警系统基于EBYTE研发的E78-433LN22S型号LoRaWAN模块 。利用LoRaWAN技术进行远距离、低功耗数据传输,并利用自适应数据速率(ADR)优化网络性能,构建高可靠性的气象灾害监测网络。

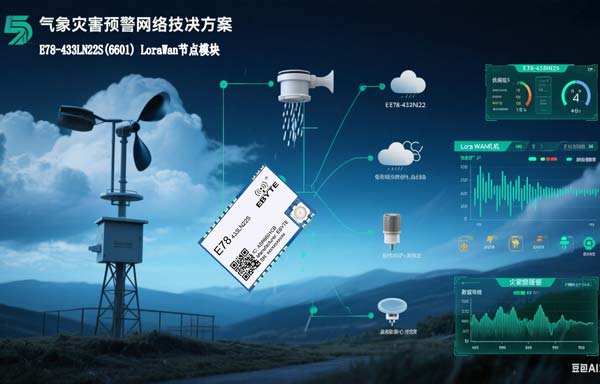

气象灾害方案图片

. 解决方案设计依据

2.1 技术标准

LoRaWAN 协议 (基于Semtech SX1301 网关架构)。

A/C 类双模通信 (由E78-433LN22S 支持,文档 2.2)。

自适应数据速率ADR) 算法 (文档2.3)。

2.2 硬件基础

E78-433LN22S系列LoRaWAN模块

频率:433MHz,支持OTAA/ABP激活,兼容ASR6601芯片(参见 2024 EBYTE产品手册 )。

多参数气象站

集成传感器:温度/湿度 (±0.5°C/±2%RH)、气压 (±1hPa)、风速/风向 (0–60m/s)、降雨量 (0–4mm/min)。

接口:RS485/I2C,用于连接E78模块。

2.3 网络架构

星形拓扑LoRaWAN 网关→网络服务器→应用服务器→终端节点(文档第 5 章)。

三、 系统架构

3.1 网络拓扑

终端设备层配备E78-433LN22S系列LoRaWAN模块的气象站作为LoRaWAN A/C 类节点运行,按需收集环境数据。

网关层部署E870系列LoRaWAN网关设备(例如,网关ID: e890-915)接收节点数据并将其转发到网络服务器。

服务器层TTN( The Things Network )或运行ADR 算法的自托管LoRa网络服务器,以动态调整传输参数。

应用层云平台(例如阿里云物联网)分析数据、触发告警并将通知推送到管理界面。

3.2 硬件设计

1. 气象站模块

传感器套件

传感器

范围

准确性

温度/湿度

-40°C–85°C / 0–100%相对湿度

±0.5°C / ±2%相对湿度

气压

300–1100hPa

±1hPa

风速

0–60米/秒

±0.3米/秒

雨量

0–4 毫米/分钟

±5%

通讯接口RS485(Modbus RTU 协议)或 I2C,用于E78模块集成。

2. E78-433LN22S系列LoRaWAN模块配置

射频参数

发射功率:27dBm(支持ASR6601芯片, 2024 年产品手册 )。

接收灵敏度:-148dBm。

电源
太阳能供电(12V/2A电池)+低功耗模式(待机电流<A类为10μA)。

四、 通信协议和配置

4.1 LoRaWAN协议关键参数

频段CN470(470–510MHz,符合中国法规)。

激活模式OTAA( 无线激活)。

通过AT 命令绑定设备

   AT+CAPPKEY=

扩展协议和配置详细信息

5.1 LoRaWAN 参数配置 (E78-433LN22S)

1. 频率和信道规划

CN470-510MHz频段

96 个上行链路信道 (470.3–489.3MHz),48 个下行链路信道 (500.3–509.7MHz)。

AT 命令示例

AT+CH=0,470.3,DR0 // 配置通道 0 (470.3MHz, DR0: SF12/BW125kHz)

2. OTAA 激活

密钥管理

AT+DEVEUI=70B3D5499ABCD123 // 设置 DevEUIAT+APPEUI=0000000000000001 // 设置 AppEUIAT+APPKEY=2B7E151628AED2A6ABF7158809CF4F3C // 设置 AppKeyAT+JOIN=1 // 启动 OTAA 加入

3. ADR 优化

启用ADR

AT+ADR=1 // 启用 ADRAT+ADRMODE=1 // 允许动态速率调整 (SF7–SF12)

5.2 网关配置(E890 LoRaWAN 网关)

频率匹配CN470-510MHz。

TTN 集成

网关ID:e890-915服务器地址:ttn.cn-1.cloud.thethings.network端口:1700

六、性能验证

6.1 关键指标

传输范围

6 公里(视距,DR0/SF12)。

2 公里(城市 NLOS)。

功耗

A 类模式:平均电流 1.2mA,电池寿命 >5 年。

6.2 告警触发逻辑

云规则引擎(阿里云物联网)::

if (payload.rainfall > 50) {TriggerSMS(“管理员”, “红色警报:暴雨!

该方案详细介绍LoRaWAN参数配置、硬件接口和安全机制 ,以保证低功耗、广覆盖、高可靠性的气象灾害预警网络。现场部署需要信号优化和规则引擎调优,以最大限度地提高性能和响应速度。


今天的分享就到这里啦,EBYTE每一天都致力于更好的助力物联化、智能化、自动化的发展,提升资源利用率,更多LoRaWAN网关模块产品和无线通信技术资料,感兴趣的小伙伴可以登录我们的亿佰特官网进行了解,也可以直接拨打400电话咨询技术专员!
