E54-10LD06系列10G频段运动感知雷达模组新品推荐

一、产品概述:10.525GHz频率X波段雷达技术的创新突破

E54-10LD06系列是成都亿佰特电子推出的10.525GHz(10G频段)低功耗运动感知雷达模组,基于X波段雷达芯片设计,采用多普勒原理实现高精度人体运动与微动检测。该模组集成定频定向天线、中频解调、信号放大及数字处理功能,具备超小尺寸(15mm×15mm)、超低功耗(60uA平均电流)、抗干扰能力强等核心优势,可广泛嵌入智能家居、安防、照明等设备,实现非接触式人体感知与智能控制。

作为10G频率雷达模组的代表,其工作在X波段(10.525GHz),相比传统24G或77G雷达,具有穿透能力强、抗温湿度干扰、成本适中等特性,尤其适合对体积和功耗敏感的嵌入式场景。

二、核心特性:重新定义运动感知模组的技术标准

1高精度多普勒雷达技术

· 基于多普勒效应原理,可精准识别人体移动、微动(如呼吸、手势),区分干扰源(如树叶晃动、宠物活动),误报率低于0.1%。

· 10G频段中心频率(10.525GHz),3dB波束宽度110°±10°,探测角度广,覆盖范围无死角。

2超小尺寸与低功耗设计

· 15mm×15mm微型封装,厚度仅1.2mm,支持隐蔽式嵌入式安装(如灯具、家电内部)。

· 宽电压供电(2.6V~12V DC),平均工作电流低至60uA(3.3V供电时),静态功耗可忽略,延长设备续航。

3多场景适应性与抗干扰能力

· 全天候稳定工作-40℃~+85℃工业级温度范围,不受油烟、水雾、灰尘影响,适用于厨房、浴室等复杂环境。

· 可选光敏检测功能E54-10LD06AL型号集成光照传感器,可根据环境光强度自动切换工作模式(如白天禁用感应,夜晚启用)。

4灵活可调的感知参数

· 感应距离动态可调:挂高3m时,运动感应半径3~4m,径向10~12m;微动感应1~3m,支持通过上位机工具自定义雷达门限(16~65534)。

· 延时与封锁时间配置:默认触发后保持输出5s,封锁时间2s,可通过UART串口调整,适配不同场景需求。

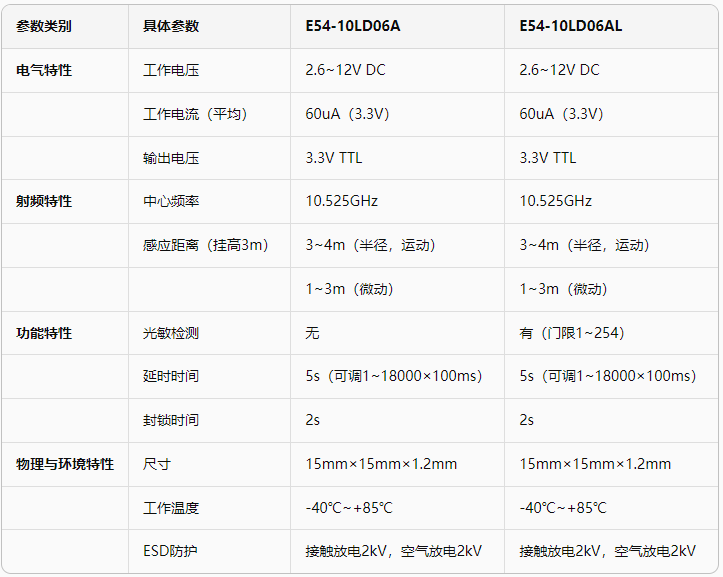

技术参数:全面解析10G雷达模组的性能指标

10G雷达模组参数

三、应用场景:10G雷达模组赋能四大智慧领域

1智能家居:无感交互,提升生活便捷性

· 家电智能控制:嵌入空调、扫地机器人等设备,通过人体存在感知自动启停(如人靠近时空调开机,离开后延时关闭)。

· 安防监测:搭配门窗传感器,当雷达检测到室内有人移动时,自动触发摄像头录制或警报,避免宠物误触发。

2智慧照明:按需照明,实现节能降耗

· 公共区域照明:在走廊、楼梯间的吸顶灯中集成模组,人来灯亮,人走灯灭(延时可调),相比传统声控灯节能60%以上。

· 景观灯控制:结合光敏功能,夜晚自动开启雷达感应模式,白天关闭,减少无效能耗。

3智慧安防:精准探测,保障场景安全

· 门禁与楼宇对讲:安装于门禁面板,当人体靠近(1~2m)时自动唤醒屏幕,无需触摸操作,降低接触感染风险。

· 电子猫眼:通过雷达检测门外人体移动,触发摄像头抓拍并推送至手机,避免传统红外猫眼易受强光干扰的问题。

4智能商业:优化体验,降低运营成本

· 自动售货机/柜员机:人体靠近时自动点亮屏幕,离开后休眠,延长设备寿命并节省电量。

· 货架商品监测:通过微动感应判断商品是否被取走,实时更新库存信息,减少人工盘点工作量。

四、安装应用指南:科学部署确保最佳感知效果

1挂顶安装(推荐)

· 安装高度2.7~3.0m,水平覆盖半径3~4m,适合客厅、办公室等开阔区域。

· 安装步骤

1. 确保模组天线面朝下,与天花板保持平行,避免遮挡;

2. 电源输入采用2.6~12V DC,纹波控制在100mV以内,防止电磁干扰;

3. 多个模组安装间距≥0.5m,避免交叉干扰。

2挂壁安装

· 安装高度1.5~2.0m,垂直探测距离10~12m,适合走廊、通道等狭长区域。

· 注意事项

1. 天线面指向探测区域,与墙面夹角≤30°;

2. 远离金属障碍物(如管道、钢筋),避免信号反射导致误报。

3调试与参数配置

· 通过UART串口连接上位机工具(E54_SettingV1.0),可自定义:

o 雷达门限:数值越小,探测距离越远(默认200,建议根据实际场景调整);

o 输出延时:根据人流密度设置(如商场建议10~15s,家庭5s);

o 光敏门限AL型号可设置光照阈值(1~254),低于阈值时激活雷达。

五、10G频率雷达模组选型与常见问题

1、雷达模组型号选择:

· E54-10LD06A:基础款,无光敏检测,适合对光照不敏感的场景(如衣柜灯、设备内部感应)。

· E54-10LD06AL:带光敏检测,适合需要根据环境光自动切换模式的场景(如户外路灯、阳台灯)。

2、常见问题解答:

· Q:模组检测距离不足?

A:检查天线面是否被遮挡,调整雷达门限(降低数值),或确认供电电压≥3.3V。

· Q:出现误报怎么办?

A:增大雷达门限,延长封锁时间,或远离风扇、空调出风口等振动源。

E54-10LD06系列——10G雷达感知技术的优选方案

E54-10LD06系列10G频率运动感知雷达模组以低功耗、小尺寸、高可靠性为核心优势,通过10.525GHz频段的精准感知能力,为智能家居、安防、照明等领域提供了高性能、低成本的运动检测解决方案。无论是存量设备智能化改造,还是新产品研发,该模组均能满足“即插即用”的集成需求,助力开发者快速落地创新应用。
