E54-05LD06系列是成都亿佰特电子基于C波段(5.8GHz)雷达芯片打造的低功耗运动感知模组,采用多普勒原理实现高精度人体运动与微动检测。该模组集成定频定向收发一体天线、中频解调、信号放大及数字处理功能,具备远距离感应、抗干扰能力强、体积小巧、功耗超低等核心优势,可广泛嵌入智能家居、智慧照明、安防等设备,实现非接触式人体存在与运动状态感知。
作为5.8GHz频段的代表性产品,其工作在C波段(5.8GHz ISM免授权频段),相比10G或24G雷达,具有信号绕射能力强、穿透障碍物(如非金属材质)效果好、成本更优等特性,尤其适合对覆盖范围和安装灵活性要求较高的室内外场景(如大型客厅、走廊、商场公共区域)。
· 基于多普勒效应原理,可精准识别人体移动、微动(如手势、呼吸),有效过滤环境干扰(如窗帘晃动、宠物活动),误报率低于0.1%;

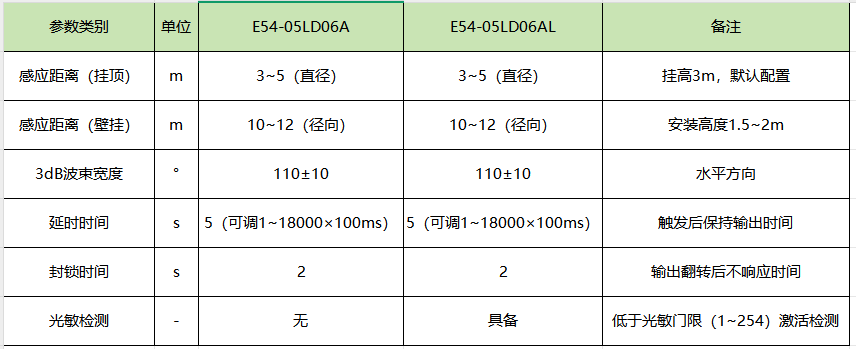

· 3dB波束宽度达110°±10°,水平探测角度广,配合优化的天线设计,挂高3m时感应直径可达3~5m(半径1.5~2.5m),壁挂安装径向距离达10~12m,满足大空间覆盖需求。
· 超小封装设计:尺寸仅18mm×18mm×1.2mm(板厚1.2mm,公差±0.2mm),可隐蔽嵌入灯具(如吸顶灯、筒灯)、家电(如空调、冰箱)内部,不影响设备外观;

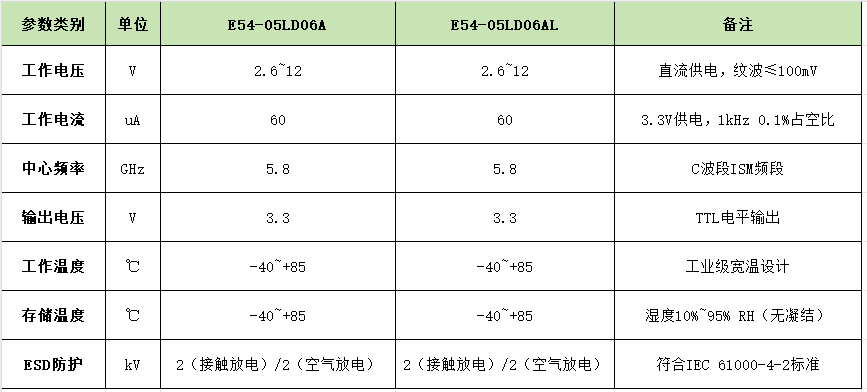

· 宽电压供电:支持2.6V~12V DC直流供电,适配不同设备电源系统(如3.3V MCU、5V传感器模块),兼容性强。
· 采用脉冲供电占空比可调设计,平均工作电流低至60uA(3.3V供电时),静态功耗可忽略;
· 搭配CR2450锂电池供电,无需频繁更换电池,续航周期可达5年以上,大幅降低维护成本。
· 宽温工作范围:-40℃~+85℃工业级设计,可在高温厨房、潮湿浴室、寒冷户外等极端环境下稳定工作;
· 抗干扰能力突出:集成杂波与高次谐波抑制电路,不受温湿度、油烟、水雾影响,感知稳定性优于红外或超声波传感器。
· 感应距离动态配置:通过上位机工具调整雷达门限(取值范围16~65534,默认200),门限越小探测距离越远,满足不同空间覆盖需求;
· 延时与封锁时间自定义:默认触发后保持输出5s(延时时间),输出状态翻转后2s内不响应(封锁时间),可通过UART串口调整,适配“人来即亮、人走延时灭”等场景。
· 家电智能控制:嵌入空调、扫地机器人、智能窗帘等设备,通过人体存在感知自动启停(如人靠近时空调开机,离开后延时关闭,节能30%以上);
· 环境自适应调节:搭配温湿度传感器,当雷达检测到室内有人时,联动新风系统调节空气质量,无人时切换节能模式。
· 公共区域照明:在走廊、楼梯间、地下车库的吸顶灯中集成模组,挂高3m时覆盖直径5m区域,人来灯亮、人走灯灭(延时可调),相比传统声控灯节能60%以上;
· 景观与户外照明:E54-05LD06AL型号具备光敏检测,白天自动关闭感应(避免无效触发),夜晚开启雷达模式,适合庭院灯、路灯等场景。
· 智能门禁与楼宇对讲:安装于门禁面板或楼宇对讲机,当人体靠近1~2m时自动唤醒屏幕,无需触摸操作,降低接触感染风险;
· 电子猫眼与安防报警:通过雷达检测门外人体移动(区分宠物与人体),触发摄像头抓拍并推送至手机,避免传统红外猫眼受强光干扰的问题。
· 自动售货机与柜员机:人体靠近时(2~3m)自动点亮屏幕,离开后休眠,延长设备屏幕寿命并节省电量;
· 货架与展柜互动:在商品展柜中集成模组,当顾客靠近时触发灯光亮起或视频播放,增强购物体验,提升商品关注度。
· 安装高度:2.7~3.0m(天花板或吊顶),此时感应范围为直径3~5m的圆形区域,适合客厅、办公室等开阔空间;
· 安装步骤:
① 确保模组天线面朝下(垂直指向地面),避免金属遮挡(金属会衰减5.8G信号,建议与金属表面间距≥125px);
② 采用3M VHB胶或螺丝固定,确保模组平整无倾斜;
③ 多个模组安装时间距≥0.5m,避免信号交叉干扰。
· 安装高度:1.5~2m(墙面或立柱),此时径向感应距离10~12m,适合走廊、通道等狭长区域;
· 安装方向:模组X轴指向水平方向,Z轴向上,天线面正对探测区域(如走廊尽头),与墙面夹角≤30°,避免探测盲区。
· 引脚定义:模组预留5个插针孔(J1),1脚RX(UART输入)、2脚TX(UART输出)、3脚V(电源输入)、4脚O(状态输出)、5脚GND(接地);
· 上位机配置:通过USB转TTL串口转接板连接模组,使用“E54_SettingV1.0”工具配置参数(波特率9600bps),需等待模组上电12秒初始化完成后操作。
· 天线面与外壳间距:模组天线面距离产品外壳3~5mm,过近会影响感应距离,过远易积灰影响信号;
· 远离干扰源:避免安装在通风管道、消防管道、大型金属设备附近,远离电风扇、空调出风口等振动源,减少误报;
· 电源稳定性:采用纹波≤100mV的直流电源,推荐使用2.6~12V/5mA以上功率电源,避免电源噪声导致的感知异常。
A1:检查天线面是否被遮挡(如外壳过厚、金属遮挡);通过上位机工具降低雷达门限(如从200调整为150);确保供电电压≥3.3V(电压不足会导致发射功率下降)。
A2:增大雷达门限(如从200调整为300),过滤微弱干扰信号;延长封锁时间(通过UART指令调整);远离振动源(如空调外机、电机设备)。
A3:支持,模组平均工作电流仅60uA,采用CR2450锂电池(容量620mAh)时,续航可达620mAh/(60uA×24h×365)≈11年(理论值),实际场景中建议选用容量≥1000mAh电池,确保5年以上续航。
E54-05LD06系列5.8G频率雷达模组以5.8GHz中心频率和C波段雷达芯片技术为核心,凭借18*18mm超小尺寸、60uA超低功耗、3~5m直径感应范围(挂顶)等优势,为智能家居、智慧照明、安防、商业等领域提供高性能、低成本的运动感知解决方案。该系列5.8G运动感知雷达模组工业级可靠性与灵活的参数配置,可满足从嵌入式改造到新产品研发的多样化需求,助力开发者快速落地“无感交互、智能响应”的创新应用。
