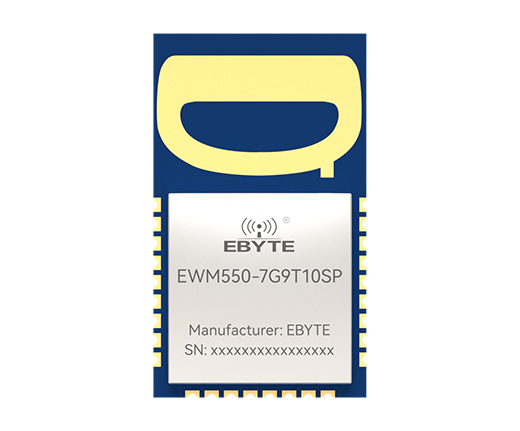

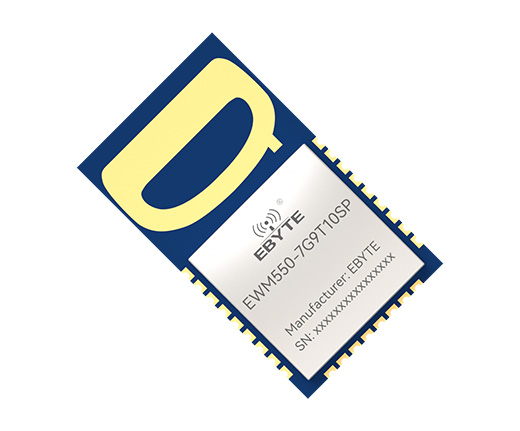

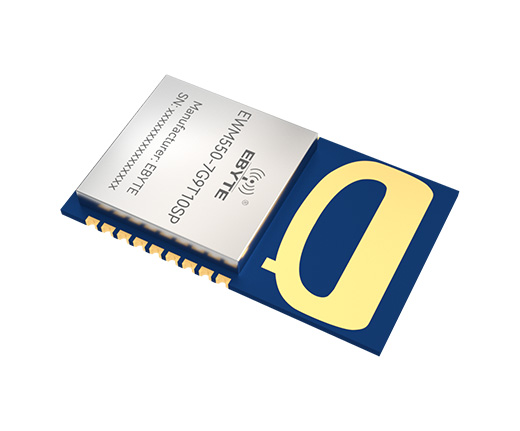

EWM550-7G9T10SP UWB无线测距定位模块

芯片方案:MK8000

工作频段:7.9GHz

测距距离:130m

通信接口:UART

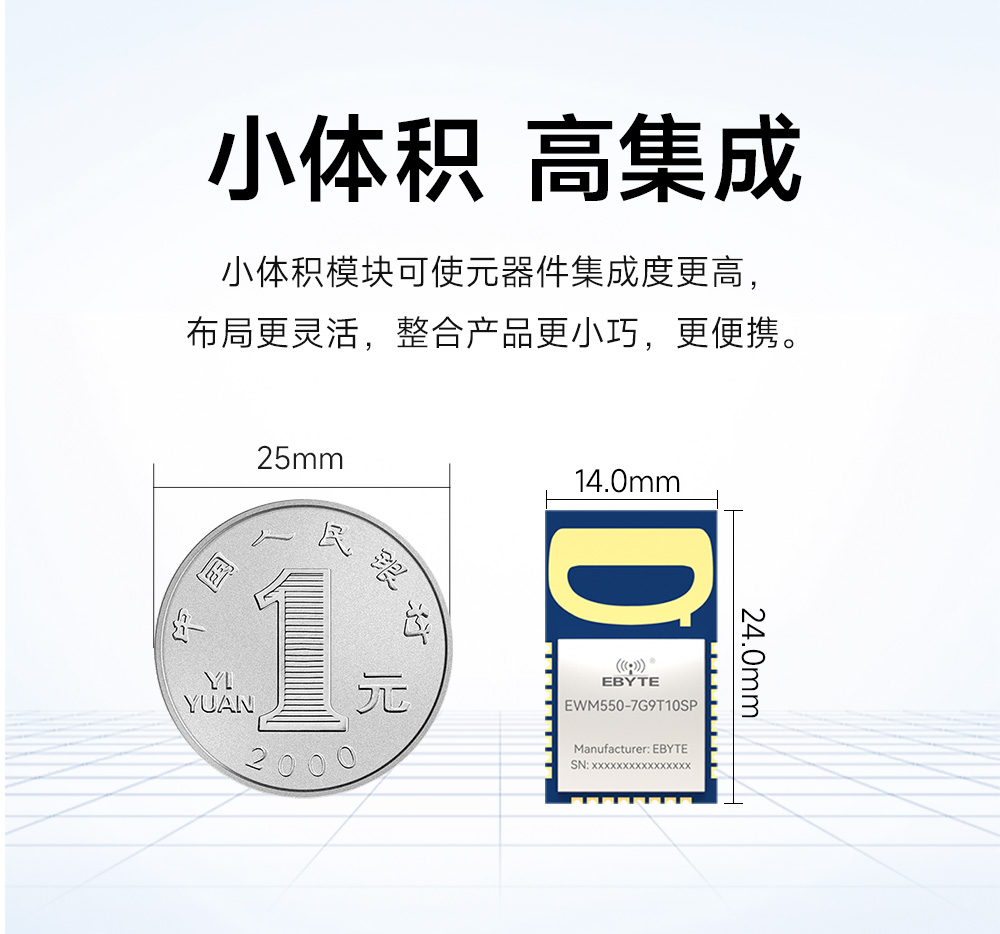

产品尺寸:14*24mm

产品简介:EWM550-7G9T10SP超宽带无线测距模组是成都亿佰特推出的全新的国产UWB超宽带无线测距模组,支持UART串口通讯。默认工作在7737.2~8237.2MHz频段,即CH9信道,中心频点7987.2MHz,带宽为499.2MHz。UWB测距定位模组提供基于UART的通用AT指令、以及灵活的参数配置能力。用户可根据需求,完成模组多种参数的配置。

引流图

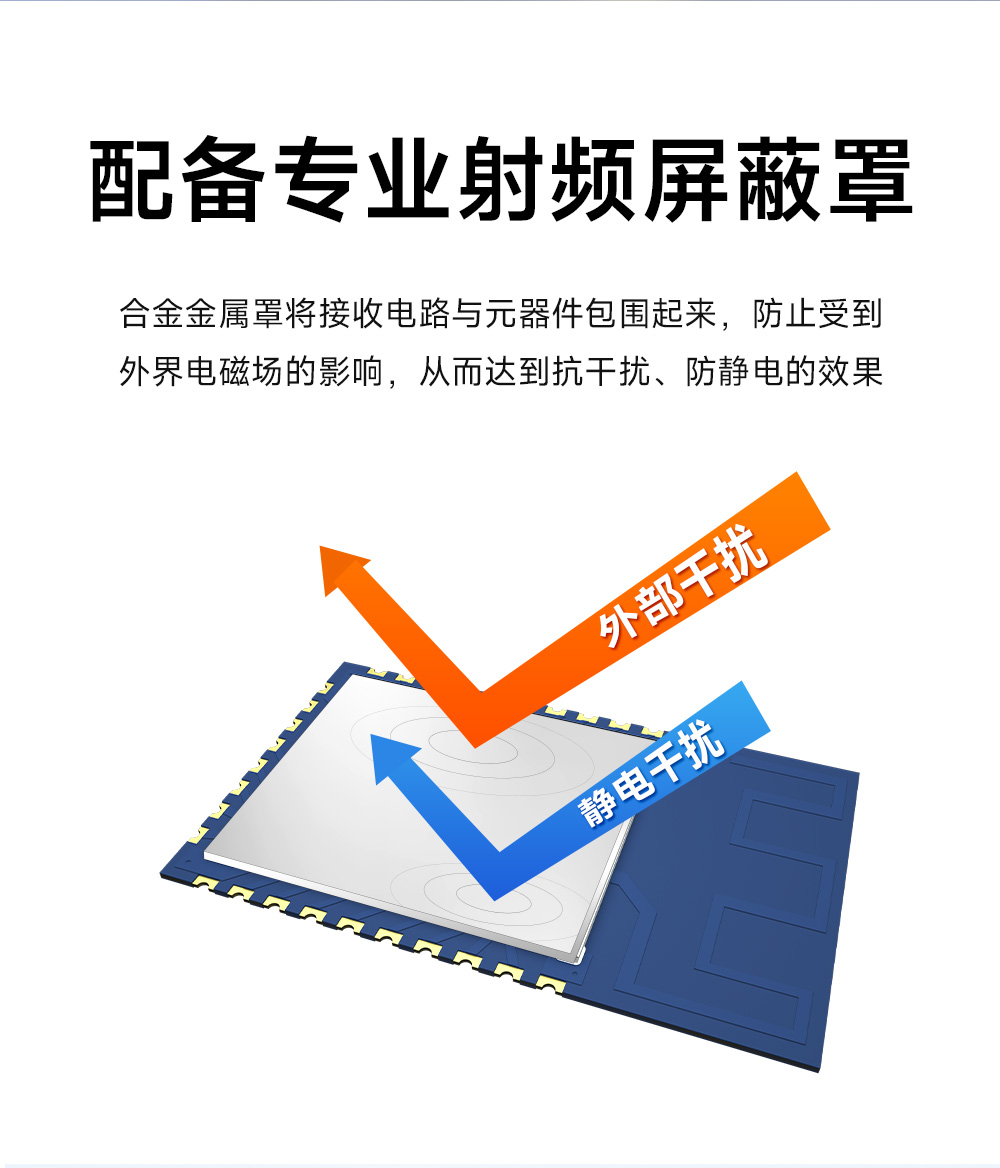

EWM550-7G9T10SP UWB无线测距定位模块 (1)
EWM550-7G9T10SP UWB无线测距定位模块 (2)

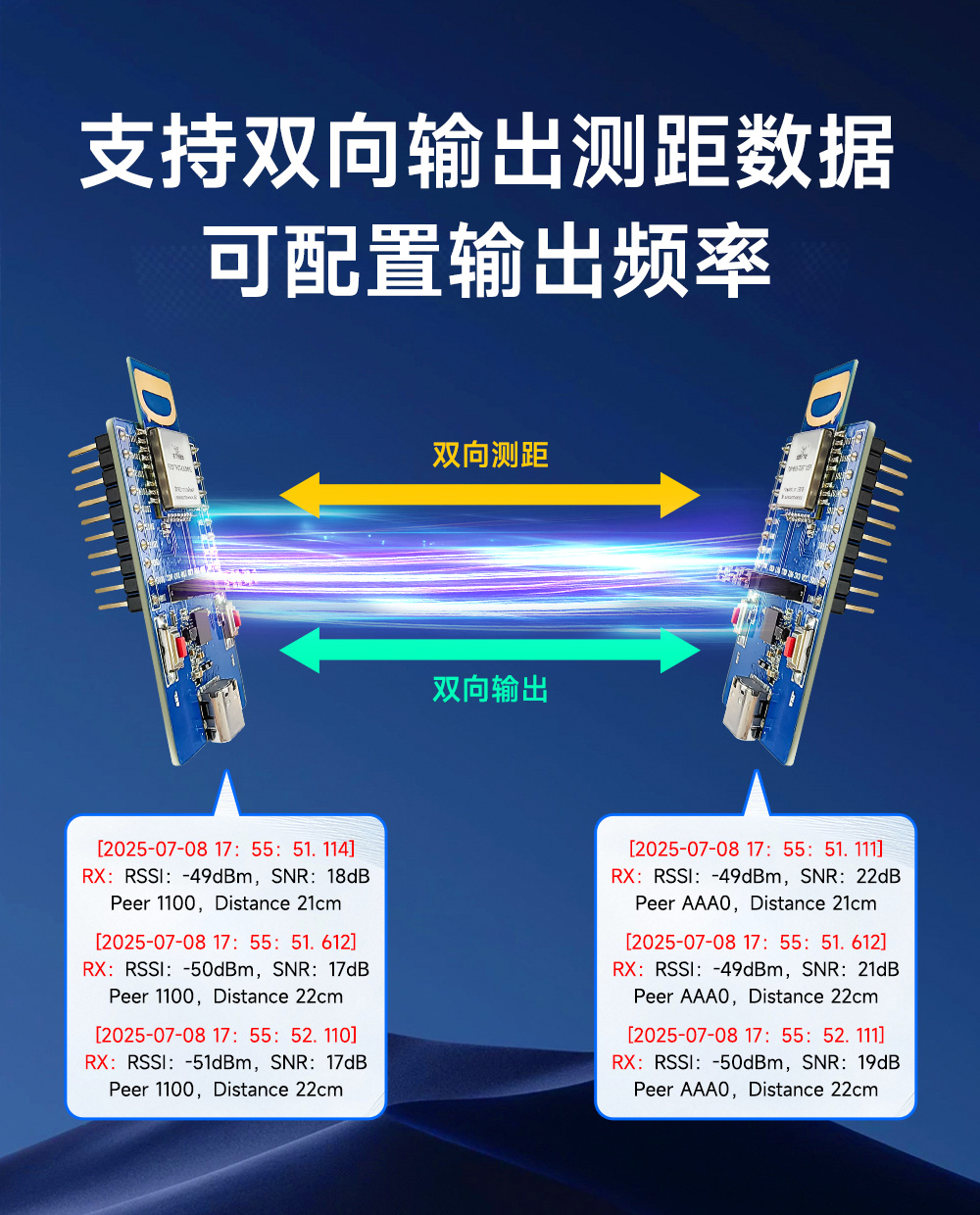

EWM550-7G9T10SP UWB无线测距定位模块 (3)

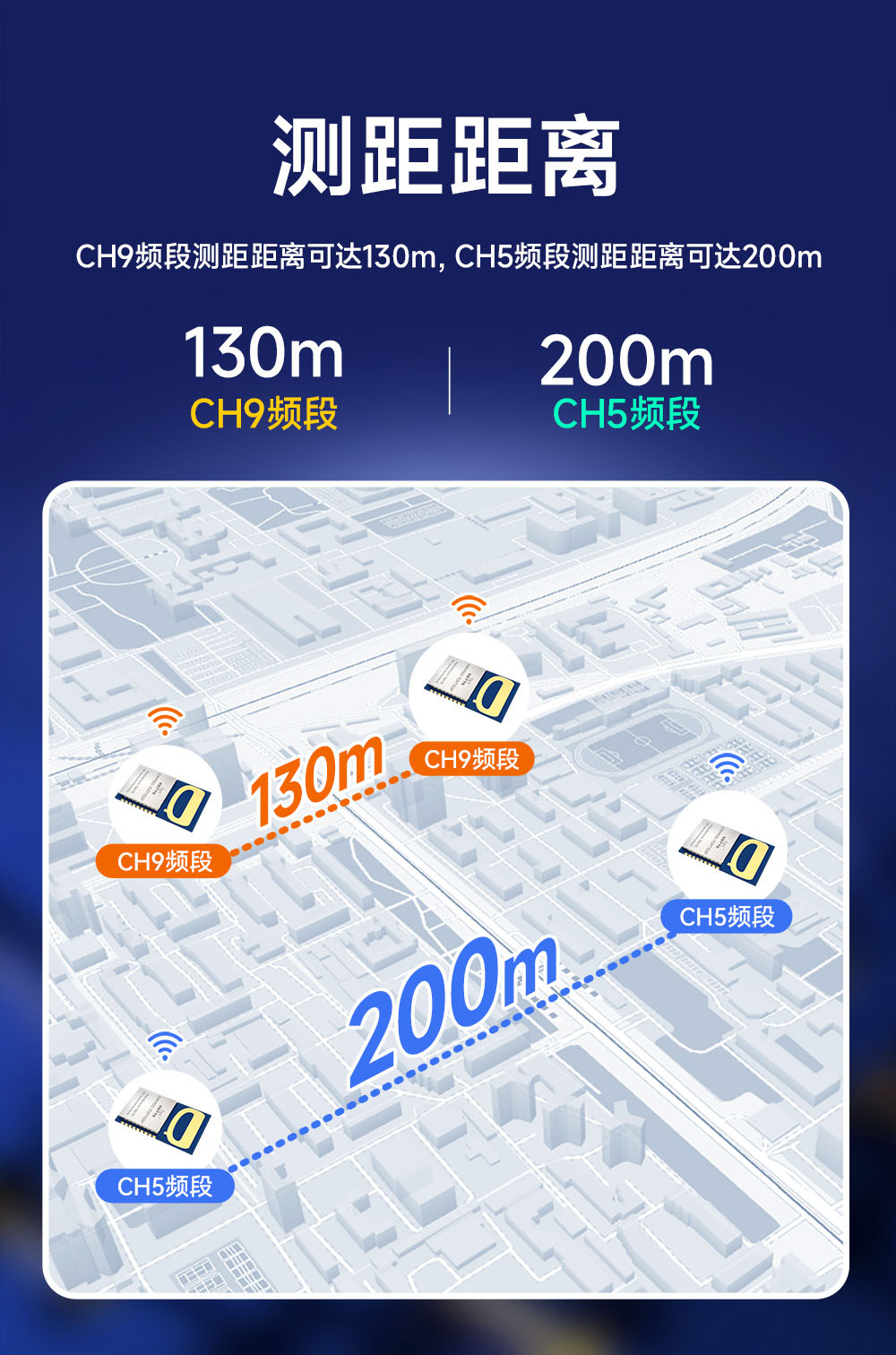

EWM550-7G9T10SP UWB无线测距定位模块 (4)
EWM550-7G9T10SP UWB无线测距定位模块 (5)

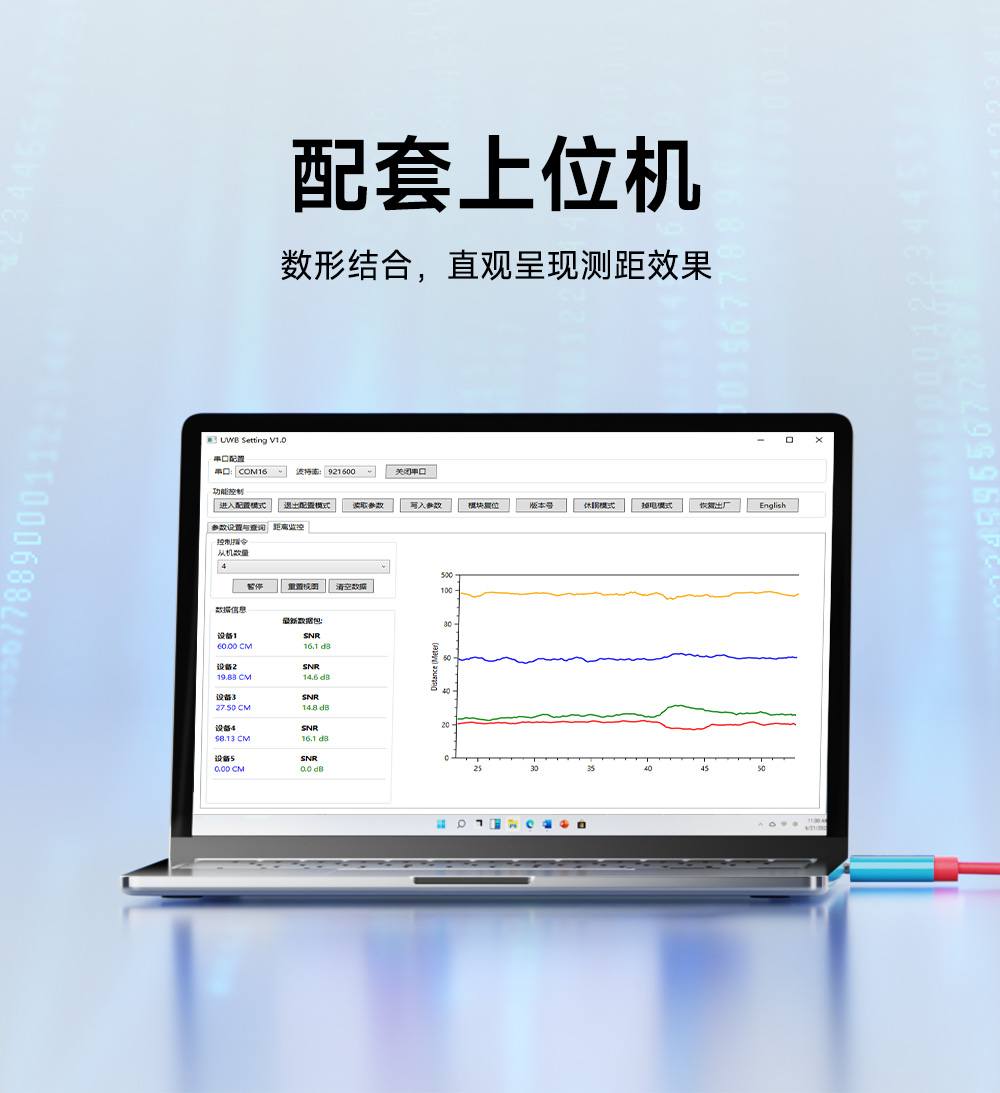

EWM550-7G9T10SP UWB无线测距定位模块 (6)

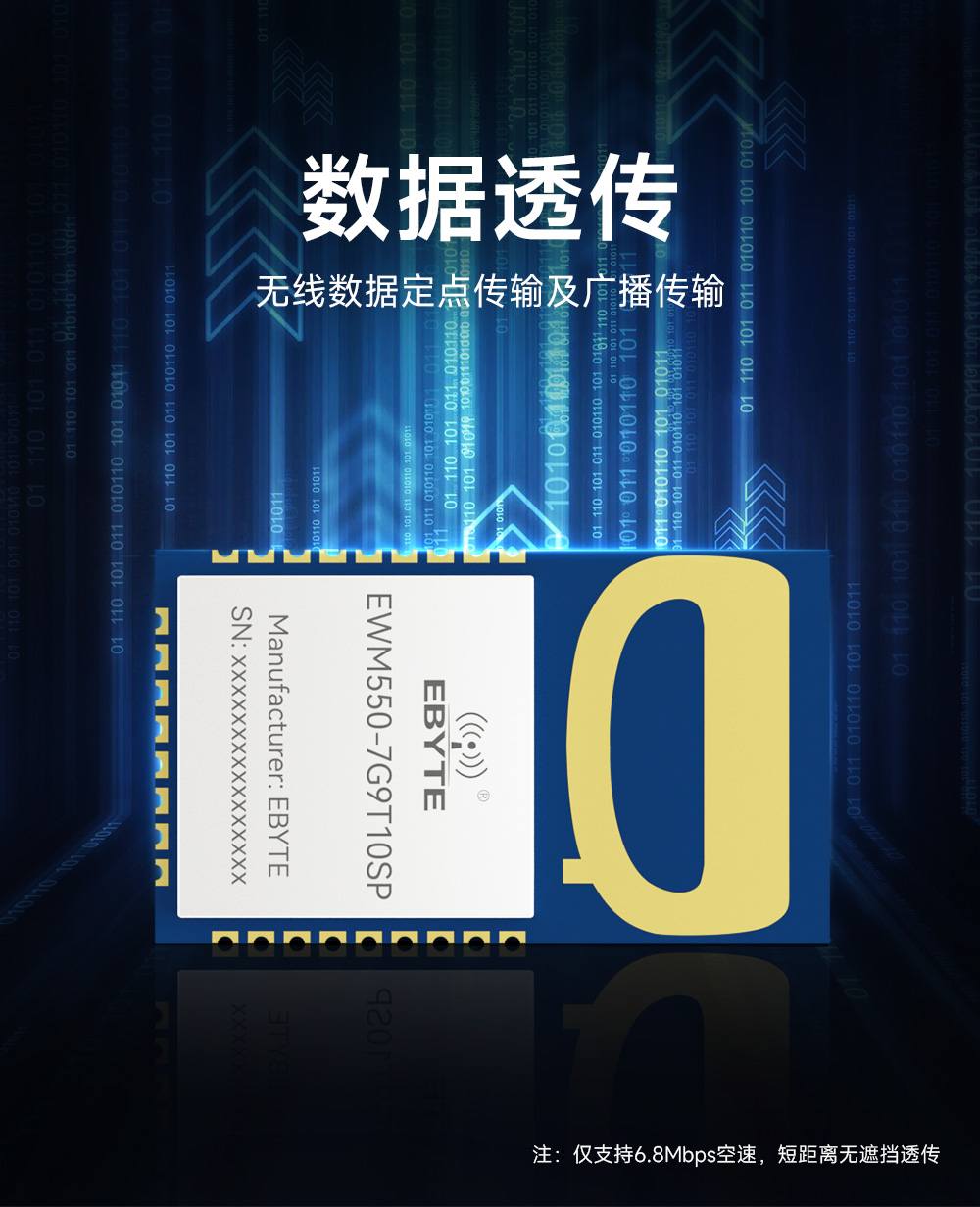

EWM550-7G9T10SP UWB无线测距定位模块 (7)
EWM550-7G9T10SP UWB无线测距定位模块 (8)

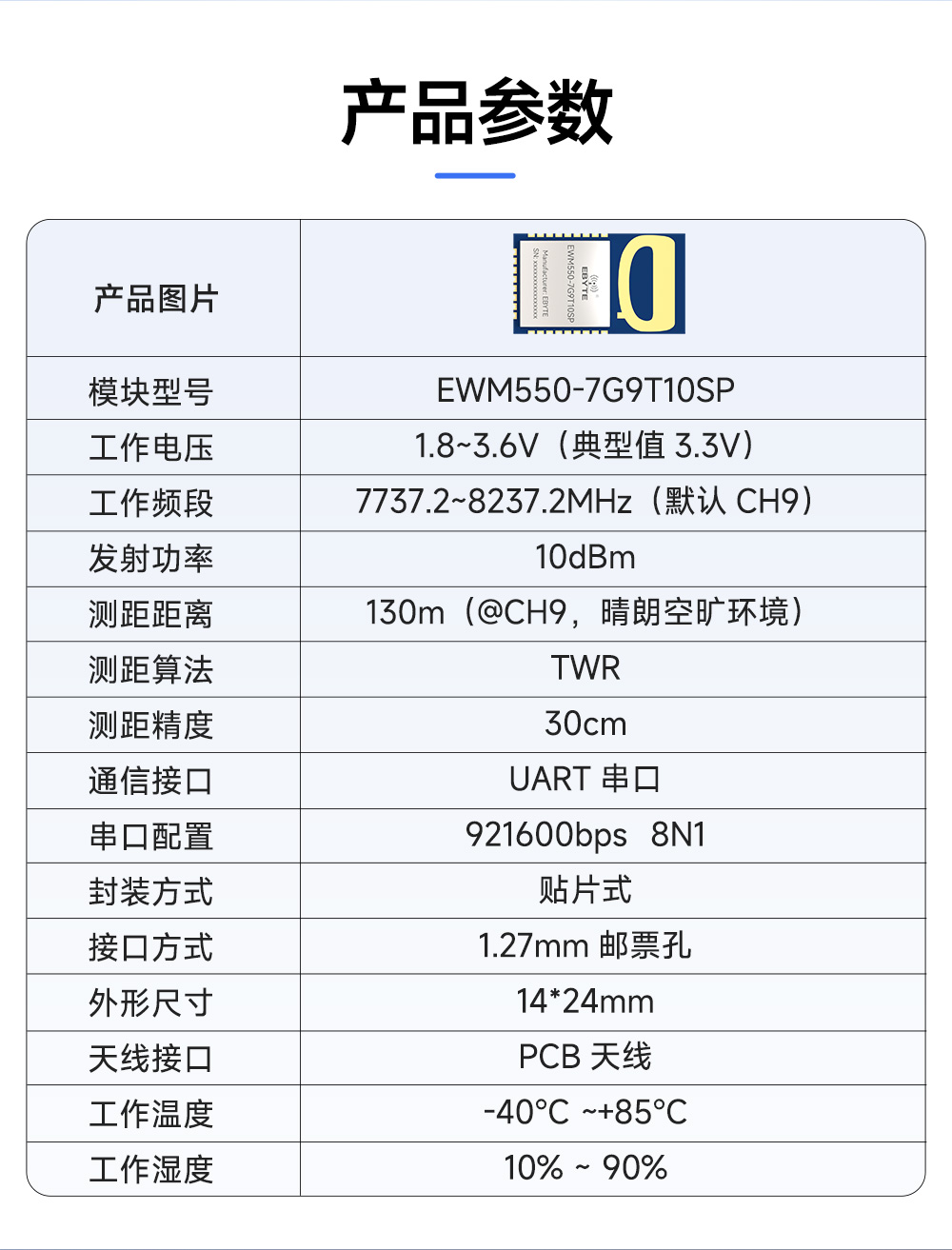

参数名称最小值典型值最大值备注
工作电压(V1.83.3V3.6V3.3V可保证输出功率,超过3.6V烧毁风险
工作温度(℃)-40-85工业级设计
工作湿度(%10-90-
休眠电流(uA7.988.1掉电模式下
发射电流(mA4243.344.6@3.3V,以最大发射功率发射
接收电流(mA6.46.66.8


参数名称参数值备注
工作频段7737.2~8237.2MHz(CH9)默认CH9,支持配置为CH5
发射功率Channel9:10dBm@3.3V,最大发射功率
天线形式PCB板载天线专用天线设计
封装方式贴片式-
接口方式邮票孔(间距1.27mm)-
通信接口UART串口支持AT指令
串口配置921600bps  8N1-
测距算法TWR-
测距距离130m晴朗空旷环境下
测距精度750px-
外形尺寸14 * 24 mm-
产品净重--

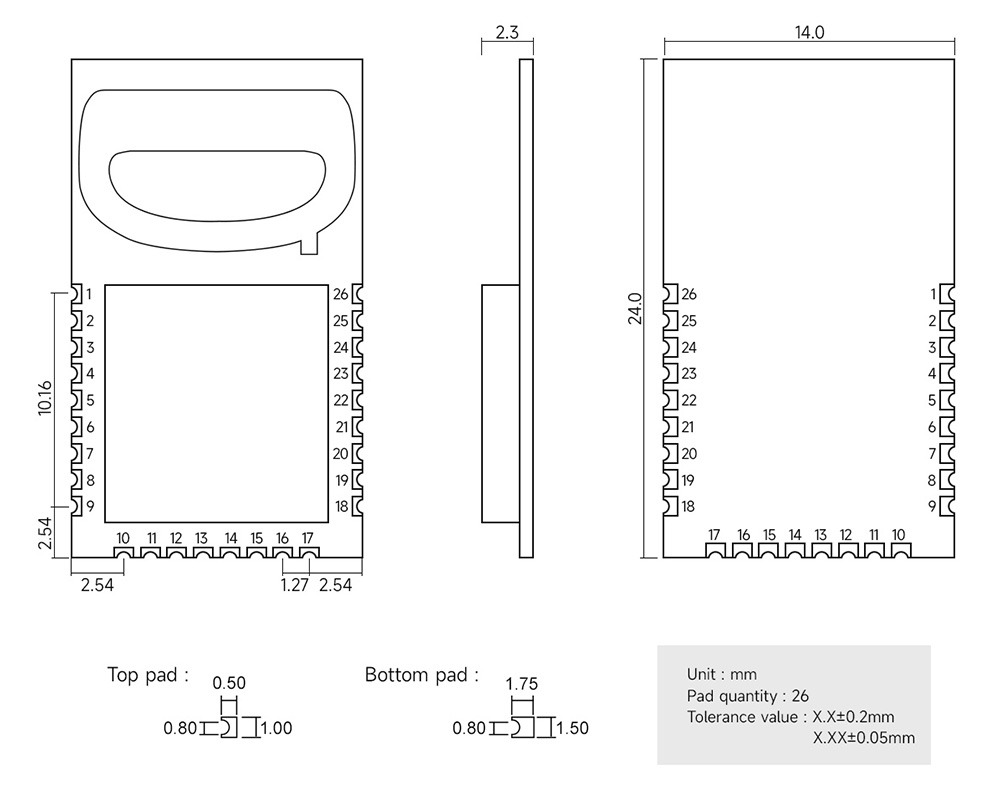

引脚定义 EWM550-7G9T10SP


引脚序号引脚名称引脚方向引脚用途
1GND-模块地线
2GND-模块地线
3RSTN-复位引脚,低电平复位
4IO0-预留引脚
5IO1-预留引脚
6IO2输入上电时,上电时拉低持续1秒,恢复出厂设置
7IO3-预留引脚
8IO4-预留引脚
9GND-模块地线
10GND-模块地线
11TXD输出数据串口
12RXD输入数据串口
13IO7-预留引脚
14IO8-预留引脚
15IO9-预留引脚
16IO10-预留引脚
17VCC-电源输入
18VCC-电源输入
19IO11-预留引脚
20IO12-预留引脚
21IO13-预留引脚
22IO14-预留引脚
23SWCLK输入烧录接口
24SWDIO输入烧录接口
25WKP输入休眠唤醒引脚,低电平唤醒模块
26GND-模块地线
