E160-R3FS2和E160-R4FS2系列带四路输出学习型超外差接收模块可以直接与我司的E160-TxFS1发射模块搭配使用，或与其他OOK/ASK调制并符合PT2262、PT2260、SC2260、SC1527、EV1527、RT1527、HS1527、EV527等编码规则的发射设备/产品搭配使用。E160-R3FS2和E160-R4FS2学习型超外差模块有四路高低电平输出端口，可实现点动、翻转和互锁等逻辑控制，方便应用在一些简单控制逻辑的小家电场景中。
操作示意图
l 在任何模式工作状态下，按住SET键1秒后松开按键，LED-VT灯点亮，按一下要学习的遥控器任意按键，LED-VT灯熄灭，学习完成；
l 每次操作只能学习1个遥控器，重复以上操作可以学习多个遥控器；
l 如果在10秒内没有接收到有效编码，LED-VT灯闪烁3次后自动退出学习（对码）模式；
l 学习（对码）过的遥控器可以再次进行学习，但没学习一次占用一个遥控器数量；
l 如果地址码相同的遥控器，则无需再学习；
l 已学习（对码）的遥控器数据断电后不会丢失，最多可以保存40个遥控器数据；
l 建议学习（对码）时，采用单键模式进行操作，如果是高于4个按键的组合式多键遥控器，建议采用“8421码”规则进行学习（对码）。
l 模块断电，按住SET键后再上电，保持1秒后松开按键，LED-VT灯闪烁1次，则表示设置为互锁输出；
l 模块断电，按住SET键后再上电，保持1秒后松开按键，LED-VT灯闪烁2次，则表示设置为点动输出；
l 模块断电，按住SET键后再上电，保持1秒后松开按键，LED-VT灯闪烁3次，则表示设置为自锁输出；
l 重复操作，则模式循环反复；
l 此设置断电不丢失，清除所有遥控器数据操作时也不丢失该设置；
l 本模块上电默认为自锁模式，批量客户可咨询我司业务/客服定制其它上电默认模式。
l 互锁模式：模块收到遥控器D1的数据信号后LED1灯点亮并保持；当模块接收到遥控器D2的数据信号后LED1灯熄灭，LED2灯点亮并保持；LED0、LED1、LED2、LED3只能输出一个；
l 点动模式：模块收到遥控器D1的数据信号后LED1灯点亮（按下遥控相关按键），停止发送遥控器D1的数据信号后LED1灯熄灭（松开遥控器相关按键）；
l 自锁模式：模块收到遥控器D1的数据信号后LED1灯点亮，停止发送遥控器D1的数据信号LED1灯依然点亮；需再次收到遥控器D1的数据信号LED1灯才会熄灭；在此模式下，LED0、LED1、LED2、LED3是分开控制，互不影响，可以逐个点亮或熄灭。
l 超外差模块断电，按住SET键后再上电，保持10秒以上松开按键，LED-VT灯闪烁1次，此时设置为组合键输出模式；
l 无线模块断电，按住SET键后再上电，保持10秒以上松开按键，LED-VT灯闪烁2次，此时设置为单键输出模式；
l 无线模块断电，按住SET键后再上电，保持10秒以上松开按键，LED-VT灯闪烁3次，此时设置为任意键学习模式；
l 重复操作，则模式循环反复；
l 此设置断电不丢失，清除所有遥控器数据操作时也不丢失该设置；
l 本模块上电默认为组合键输出模式，批量客户可咨询我司业务/客服定制其它上电默认模式。
（需要充分理解EV1527编码规则和十六进制“8421码”规则）：
组合键输出模式：
l (1)同时按住已学习遥控器上的多个按键，模块相应的数据端口输出高电平（LEDx点亮），如：遥控器同时按住3个键，模块则对应这3个按键的数据端口并行输出高电平；
l (2)在组合键输出模式下学习时，只需要按遥控器上任意一个按键，便响应该遥控器所有按键，即D0键对应D0输出端口，D1键对应D1输出端口，D2键对应D2输出端口，D3键对应D3输出端口。如有组合键也按组合键并行输出；
l (3)在本模式下学习的遥控器可以在单键输出模式和本模式下工作，不能在任意键学习模式下工作，但任意键学习模式下学习的遥控器可在本模式下工作。如果在组合键输出模式下学习过的遥控器再到任意键学习模式下进行学习后，将响应在任意键学习模式下学习时的输出功能。
单键输出模式：
l (1)本模式下只能解码单一数据键按下时的信号（例如：1527编码的键值“0001、0010、0100、1000”），并输出解码成功指示与相应的数据端口输出高电平；
l (2)如果是组合式按键信号在此模式下无法解码（例如：1527编码的键值“0011、1010、1110、...），数据端口无法输出高电平；
l (3)本模式下使用的遥控器与组合键输出模式相互通用，不需要重新学习。
任意键学习模式：
l (1)任意键学习模式可以在遥控按键与该模块输出端口编码不对应的情况下，通过在此模式的学习状态下，按任意键学习并进行重新排序，从而达到不更改遥控器发射端口与按键编号对应即可遥控的目的；
l (2)此模式下学习一次只能响应一个按键，占用一个学习遥控器数据存储数量，最多可以学习4个按键，超过4个按键后将重复第一次学习时的功能。第一次学习的遥控器按键可遥控本模块D0输出端口，第二次学习的按键可遥控D1输出端口，第三次学习的按键可遥控D2输出端口，第四次学习的按键可遥控D3输出端口。如果不需要某一个端口的遥控时，可以不按任何遥控器，使其超时自动退出学习状态，再学习下一个端口的遥控功能。如关闭电源后，再开启开源，将从第一个按键功能再开始。学习超过4次后也会自动回到第一个按键功能再开始；
l (3)本模式为学习模式，在本模式下学习的遥控器可在组合键输出模式下正常工作，在组合键输出模式下学习的遥控器不能在此模式下工作。在本模式学习完成后应先关闭电源，按住SET键不放，再打开电源等
l 10秒以上后再放开SET键，LED-VT闪烁一次，转回组合键输出模式进行工作。
l 在任何模式的工作状态下，按住SET键10秒以上松开按键，LED-VT灯快速闪烁5次，此时所有学习过的所有遥控器数据已被清除，需要重新学习；
l 此操作不影响端口输出模式设置；
l 此操作不影响按键输出模式设置。
l 最大可保存40个遥控器数据；
l 任何模式下学习操作，每成功学习一次都会占用1个遥控器数据存储数量。

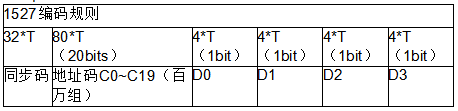

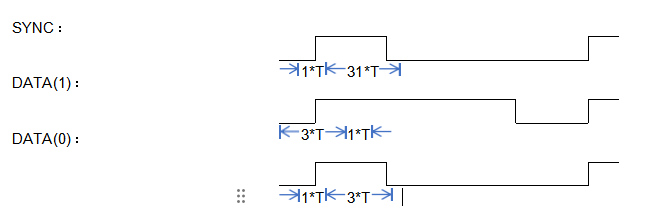

如果用户想使用自己的发送端来配合我司的E160-RxFS2模块使用，那么我们必须了解E160-RxFS2模块可识别的数据帧结构。我们以1527编码规则来举例说明（其它编码规则请用户自行搜索互联网资源并理解，这里不再阐述说明）：1527编码规则数据帧结构是由“同步码”、20位“地址码”和4位“键值码”组成，且基本单位时间是T(ms)，T=0.1ms的时序（E160-RxFS2可识别最小脉宽时间，1/10kbps）。数据位由4个T组成，其中“DATA(1)”由3*T高电平加1*T低电平组成；“DATA(0)”由1*T高电平加3*T低电平组成。
E160-R3FS2和E160-R3FS2系列超外差接收模块可保存40个遥控器数据，可识别单键“0001”、“0010”、“0100”、“1000”等4个键值，分别对应控制E160-RxFS2模块的“D0”、“D1”、“D2”、“D3”引脚，也可识别组合键“0011”、“1110”、“1011”、“1010”等11个键值，分别对应控制E160-RxFS2模块的“D1D0”、“D3|D2D1”、“D3|D1D0”、“D3|D1”等引脚。
今天的分享就到这里啦，EBYTE每一天都致力于更好的助力物联化、智能化、自动化的发展，提升资源利用率，更多超外差射频模块产品和物联网应用方案资料，感兴趣的小伙伴可以登录我们的亿佰特官网和企业公众号（微信号：cdebyte）进行了解，也可以直接拨打400电话咨询技术专员！
