本文主要是介绍E54-24LD12C系列24G毫米波雷达模组配套的上位机工具的使用教程，以帮助用户理解相关参数的含义，及相关参数的获取方法。
注意：上位机工具和第三方串口工具不能同时使用！
在使用上位机工具的各项功能前，用户应先连接E54-24LD12C毫米波雷达模组与上位机工具，步骤如下：
步骤一、从亿佰特官网获取E54-24LD12C毫米波雷达模组配套的上位机工具“RF_Setting_E54_C_V1.0”；
步骤二、按照图4-1 的方式使用串口转接板连接毫米波传感器和上位机；
步骤三、打开上位机工具，点击“刷新”按钮，在“串口号”下拉框中悬着毫米波传感器的串口号，确认“波特率”为115200bps后，点击“连接设备”按钮开始连接上位机与传感器。

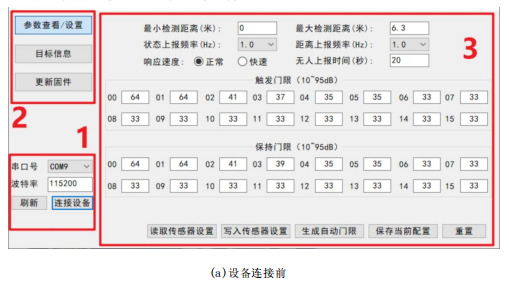

如图4-2(a)所示，上位机工具界面可以分为 3 个区域：设备操作区域(Zone1)，功能按钮区域(Zone2)，和功能页面区域 (Zone3)。

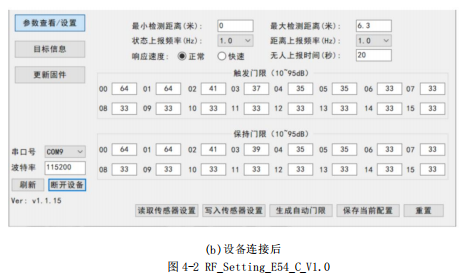

上位机工具与毫米波传感器连接成功后，会在界面Zone1 区域显示传感器的固件版本号和传感器的SN(即 SerialNumber，序列号；传感器的默认序列号为 E54-24LD12C)，“参数查看/设置”的功能页面区域显示毫米波传感器的当前参数值，如图 4-2(b)所示。
24G毫米波雷达模组上位机工具的“参数查看/设置”页面如图4-2所示，可供用户查看毫米波传感器当前的参数，修改参数配置以满足具体应用场景需求，以及自动生成检测门限。

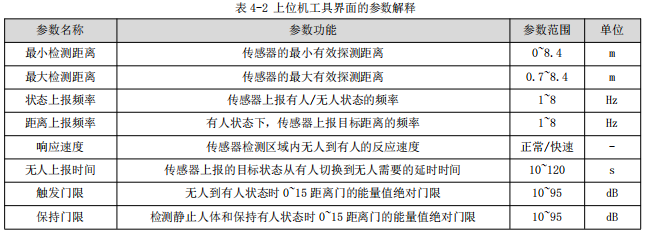

上位机工具“参数查看/设置”页面的参数解释详见表4-2.
参数配置操作包括“读取传感器设置”“写入传感器设置”“重置”和“保存当前配置”，其操作步骤分别介绍如下。
连接E54-24LD12C与上位机工具之后，在“参数查看/设置”功能页面，点击“读取传感器设置”按钮，页面会弹出“读 取参数成功”提示窗口，点击“确定”关闭提示窗口，上位机工具会显示最新参数。
步骤一、连接E54-24LD12C与上位机工具之后，在“参数查看/设置”功能页面，为所有需要更改的参数输入新的参数数值；
步骤二、点击“写入传感器设置”按钮，上位机工具会将当前界面中的参数数值写入传感器，成功后页面会弹出“写入参数成功”提示窗口，点击“确定”完成参数设置。
步骤一、连接E54-24LD12C毫米波雷达模组与上位机工具之后，在“参数查看/设置”功能页面，点击“重置”按钮，上位机工具会用默认值重置各配置参数；
步骤二、点击“写入传感器设置”按钮即可完成参数重置,成功后页面会弹出“写入参数成功”提示窗口，点击“确定”完成参数设置，上位机工具会显示最新参数。
步骤一、连接E54-24LD12C高性能毫米波雷达模组与上位机工具之后，在“参数查看/设置”功能页面点击“保存当前配置”按钮，上位机工具会将当前的参数配置保存至应用程序文件同目录的appConfig.xml文件中；
步骤二、关闭上位机工具再次打开时，上位机工具会去读取xml 文件中的配置信息，并显示在“参数查看/设置”功能页面。
使用上位机工具生成自动门限的步骤如下：
步骤一、连接E54-24LD12C 与上位机工具之后，在“参数查看/设置”功能页面，点击“生成自动门限”按钮，页面会弹出如图 4-3 所示的“门限生成”窗口；
步骤二、输入触发/保持门限生成系数和扫描时间，扫描时间有 30 秒和 120 秒可选，当扫描环境较为复杂，无法长时间保持无人，选择 30 秒扫描，反之选择 120 秒扫描。点击“开始/停止”切换按钮即可进行门限生成，窗口下方的进度条会实时显示生成进度，在门限生成的整个过程中，请务必保证检测范围内无人；
步骤三、门限生成完成后，窗口左下角会显示“门限生成成功”的文字提示；关闭“门限生成”窗口后，可在“参数查看/设置”功能页面的触发/保持门限区域查看生成的自动门限。
上位机工具的“目标信息"页面展示了人体感应检测结果和实时数据，并提供保存毫米波传感器检测数据的相关操作。

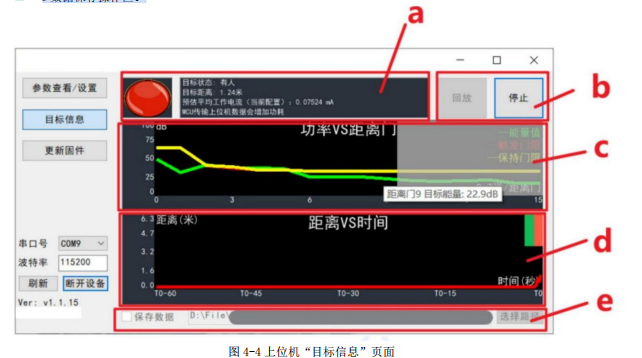

如图4-4所示，“目标信息”页面的功能页面可以划分为五个区域，分别是：
a 目标结果显示区；
b 功能按钮区；
c 实时能量值显示区；
d 实时距离/状态信息显示区；
e 数据保存操作区。

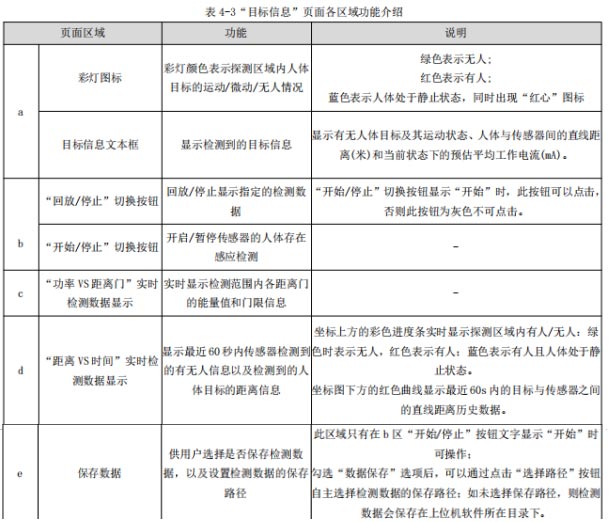

“目标信息”的功能页面各区域介绍如表 4-3 所示。
目标信息”功能页面支持用户查看、保存和回放检测数据，其操作步骤分别介绍如下。
步骤一、连接E54-24LD12C 与上位机工具之后，点击“目标信息”按钮切换至该功能页面，上位机工具会自动开启毫米波传感器的检测功能(“开始/停止”切换按钮显示“停止”)，页面的 a、c、d 区域开始实时显示相应目标信息；
步骤二、再次点击“开始/停止”切换按钮可暂停毫米波传感器的检测。
步骤一、连接E54-24LD12C与上位机工具之后，点击“目标信息”按钮切换至该功能页面，上位机工具会自动开启毫米波传感器的检测功能；
步骤二、点击“开始/停止”切换按钮停止传感器的检测功能，此时 e 区保存数据的功能控件变为可操作状态；
步骤三、点击“保存数据”前的复选框开启保存数据功能；
步骤四(可选)、点击“选择路径”按钮，选择一个用于保存检测数据的路径；
步骤五、点击“开始/停止”切换按钮，重新开始传感器的检测功能；检测结束后，用户可以在步骤四中设置的保存路径下查看保存的检测数据；如用户未设置保存路径，则检测数据会默认保存至应用程序文件同目录的SaveData路径下。
步骤一、连接E54-24LD12C高性能低功耗毫米波雷达模组与上位机工具之后，点击“目标信息”按钮切换至该功能页面，上位机工具会自动开启传感器的检测功能；
步骤二、点击“开始/停止”切换按钮停止传感器的检测功能，此时“回放/停止”按钮变为可点击状态；
步骤三、点击“回放/停止”按钮，选择需要回放的检测数据所在的路径，完成后上位机工具的功能页面即开始播放检测数据，“回放/停止”按钮的文字切换为“停止”；
步骤四(可选)、点击“回放/停止”切换按钮可停止数据回放；用户也可以等待回放过程完成后再继续进行其他操作。

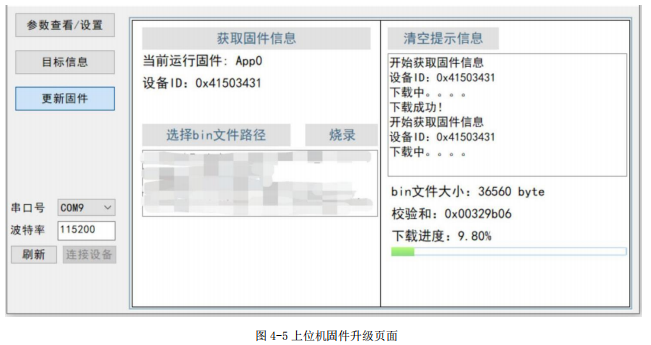

上位机“更新固件”页面如图4-5所示，其操作步骤如下：
步骤一、连接E54-24LD12C与上位机工具之后，点击“更新固件”功能按钮切换至该功能页面；
步骤二、点击“获取固件信息”按钮，按钮下方和右侧提示信息会显示当前设备的ID信息以及固件信息；
步骤三、点击“选择bin文件路径”按钮，选择需要的.bin文件；
步骤四、点击“烧录”按钮开始更新固件，右侧提示信息框会实时显示下载结果，下方显示bin文件信息和当前的下载进度。
固件升级成功后,页面提示信息框中会显示“下载成功!”。固件升级失败时,提示信息框中会显示相应出错信息。
