我司新上架的E54-24LD12C毫米波雷达模组是一款的电池供电超低功耗的24GHz人体存在毫米波传感器，本文主要介绍E54-24LD12C毫米波雷达模组产品简介、功能特点、上位机软件配置说明、安装及探测详解。
E54-24LD12C毫米波雷达模组是亿佰特设计的电池供电超低功耗人体存在毫米波传感器，包含极简化24GHz毫米波传感器和低功耗人体存在感应智能算法固件，搭载AIoT毫米波传感器、高性能24GHz一发一收天线和外围电路；低功耗智能人体感应算法采用毫米波传感器距离测量技术和毫米波传感器芯片先进的专有雷达信号处理和低功耗控制技术，实现对运动、微动和静坐、静卧人体的精确感知。
E54-24LD12C主要由全集成智能毫米波传感器SoC、24GHz一发一收天线和主控MCU构成；软件部分搭配亿佰特发布的低功耗人体存在感应算法固件和可视化配置工具，实现可灵活配置感应距离、触发和保持门限、无人上报时间和数据刷新率的人体感应功能，并支持空间回波能量扫描，自动确定检测门限。
l 搭载单芯片智能毫米波传感器SoC 和智能算法固件；
l 超小传感器尺寸：19mm×16mm；
l 加载默认感应配置，即插即用；
l 24GHz ISM频段，可通过FCC、CE、无委会频谱法规认证；
l 3.3V电源供电，支持3.0V~3.6V宽电压范围；
l 典型工作电流低至65μA，感应延迟时间250ms；
l 探测目标为运动/微动及静坐/静卧人体；
l 实时上报探测结果；
l 提供可视化工具，支持配置探测距离区间和目标消失延迟时间，及自动生成检测门限；
l 支持感应范围划分，完全屏蔽区间外任何干扰；
l 0.35m近距离感应，无检测盲区；
l 运动人体最远触发距离6m；
l 探测角度大，挂壁安装时水平覆盖角度±60°；
l 支持挂壁/挂顶安装；
l 支持IAP在线升级。
E54-24LD12C产品电池供电超低功耗人体存在毫米波传感器可对运动/微动和静坐/静卧人体进行探测、识别，该毫米波雷达模组广泛应用于各种AIoT场景，涵盖以下类型：
智能家居：感知人体等运动物体的存在和距离，上报检测结果，以供主控模块智能控制家电运行。
智能商业：在设置的距离区间内识别人体接近或远离；及时点亮屏幕，在人体存在状态下保持设备长亮。
智慧安防：智能门锁，感应门禁，楼宇对讲机，电子猫眼等。
智慧照明：识别和感知人体，精确位置检测，可用于公共场所照明设备(感应灯、球泡灯等)。
E54-24LD12C毫米波雷达模组在调试或使用毫米波传感器时，可以通过USB串口转接板使用上位机供电，同时连接毫米波传感器的TX、RX和GND到USB串口转接板的相应接口即可(传感器与USB串口转接板的引脚连接对应关系请参考表4-1)；用户也可以使用电池板供电，同时连接电池板的TX、RX和GND到USB串口转接板的相应接口即可(电池板的TX、RX和GND与传感器相应的同名引脚相通)。由于两种供电方式的连接方式相似，本章只介绍使用上位机供电时的使用方法。
E54-24LD12C毫米波雷达模组出厂已烧录低功耗人体存在感应算法固件，固件版本详见传感器外包装。亿佰特提供针对硬件E54-24LD12C的可视化上位机配置工具软件，方便开发者根据使用场景对E54-24LD12C进行参数配置，优化感应效果。
本节介绍使用串口工具调试传感器E54-24LD12C 24G毫米波雷达模组固件的方式。

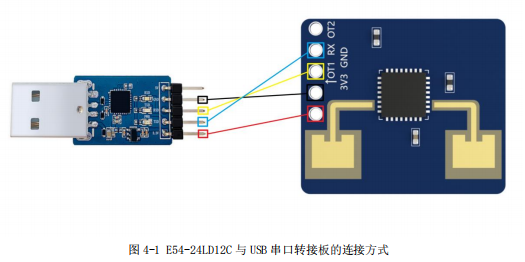

步骤一、通过USB转TTL串口转接板连接上位机和毫米波传感器,引脚连接方式如下图所示；

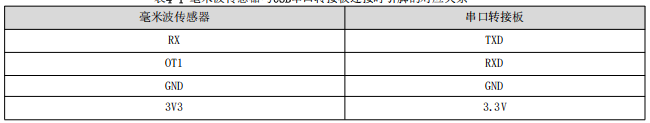

毫米波传感器与USB串口转接板连接时引脚的对应关系
步骤二、打开上位机的设备管理器，获得毫米波传感器所在串口的串口号；
步骤三、打开第三方串口工具，选择毫米波传感器的串口号，设置串口波特率为115200bps，然后点击“打开串口”(或相同功能)按钮即可在工具界面的输出端查看当前传感器的检测结果。
