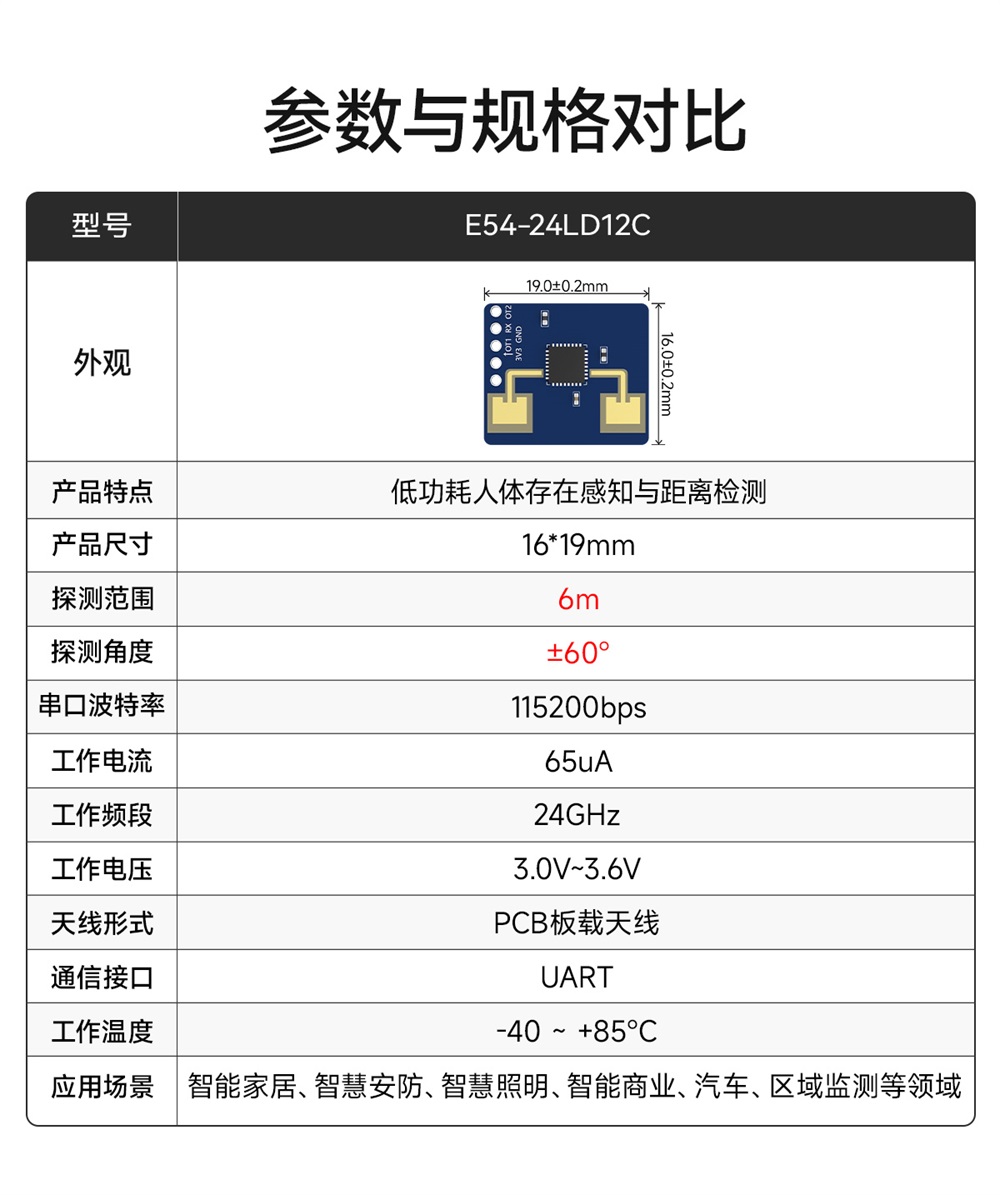

| 参数 | 最小 | 典型 | 最大 | 单位 | 备注 |
| 硬件规格 | |||||
| 支持频段 | 24 | - | 24.25 | GHz | 符合 FCC、CE、无委会认证标准 |
| 支持最大扫频带宽 | - | 0.25 | - | GHz | - |
| 最大等效全向辐射功率 | - | 10 | - | dBm | - |
| 工作电压 | 3 | 3.3 | 3.6 | mm | - |

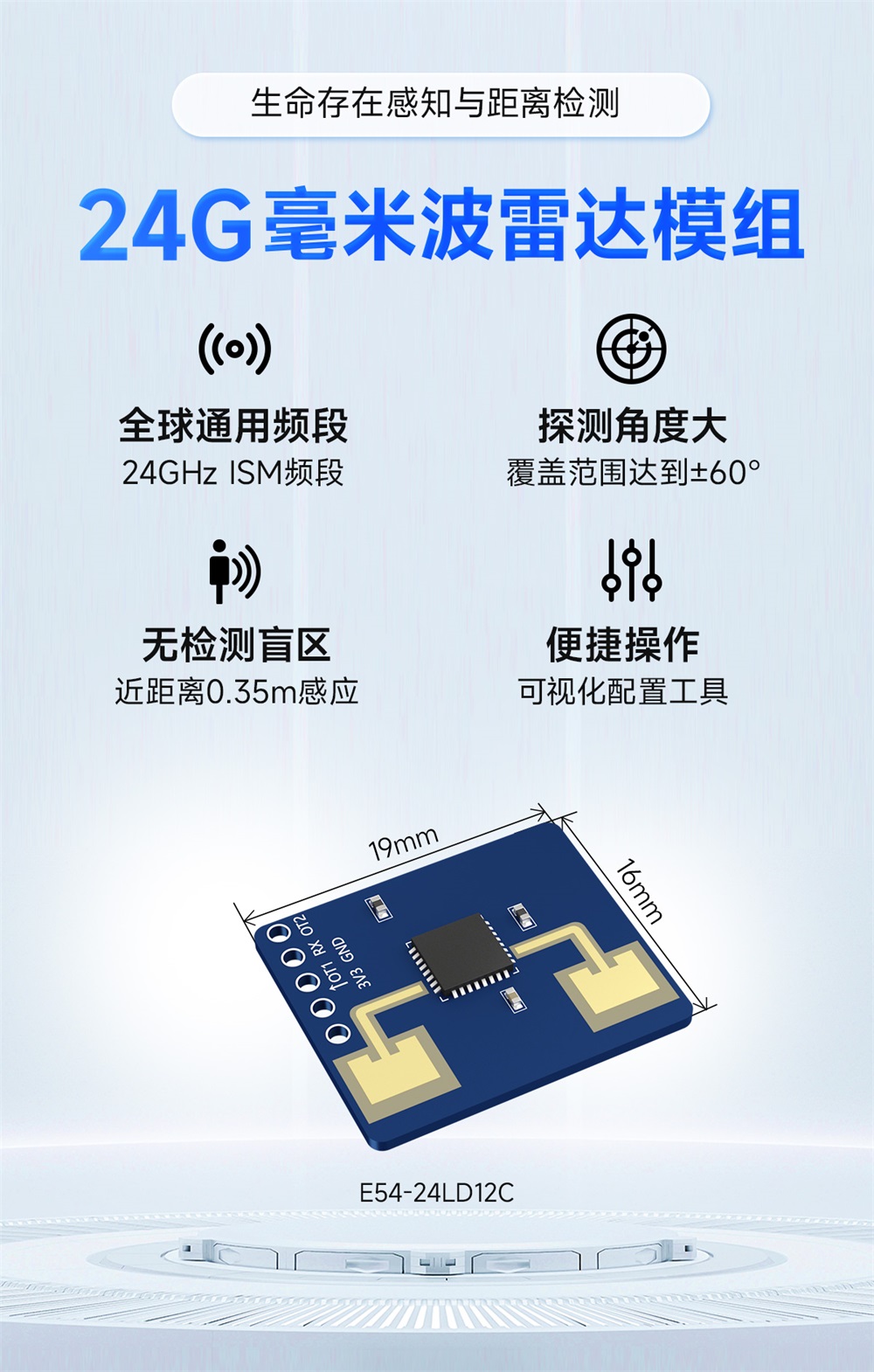

| 尺寸 | - | 19.0*16.0 | - | mm | ±0.2mm |
| 通信接口 | - | UART | - | - | - |
| 工作温度 | -40 | 25 | 85 | ℃ | - |
| 重量 | - | 1.1 | - | g | ±0.2g |
| 系统性能 | |||||

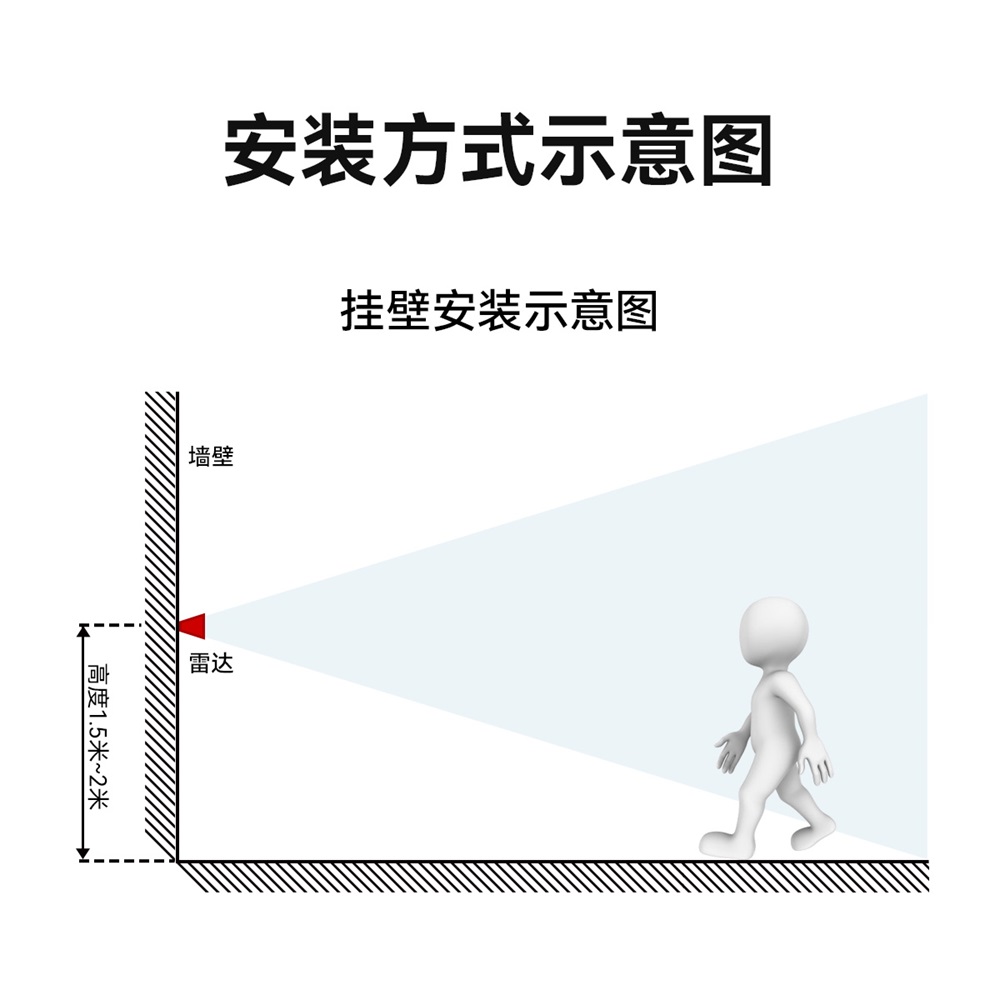

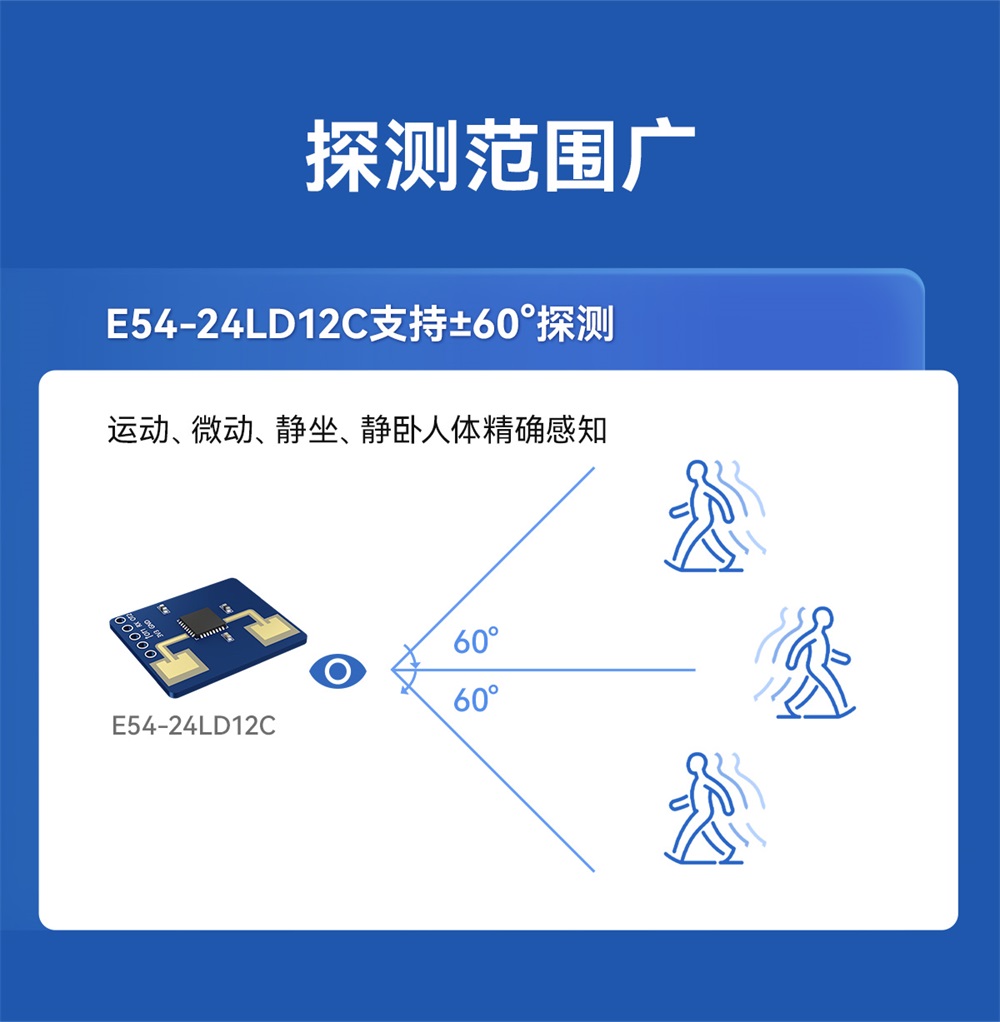

| 距离探测范围 (挂壁，挂高 1.5 米) | - | 6 | - | m | 运动人体目标探测 |
| - | 5 | - | m | 微动人体目标探测 | |
| - | 4 | - | m | 静止人体目标探测 | |
| 探测精度 | - | 0.35 | - | m | - |
| 工作电流 | - | 65 | - | μA | - |
| 感应延迟时间 | - | 250 | - | ms | - |
| 数据刷周期 | - | 1 | - | s | 可配置 |

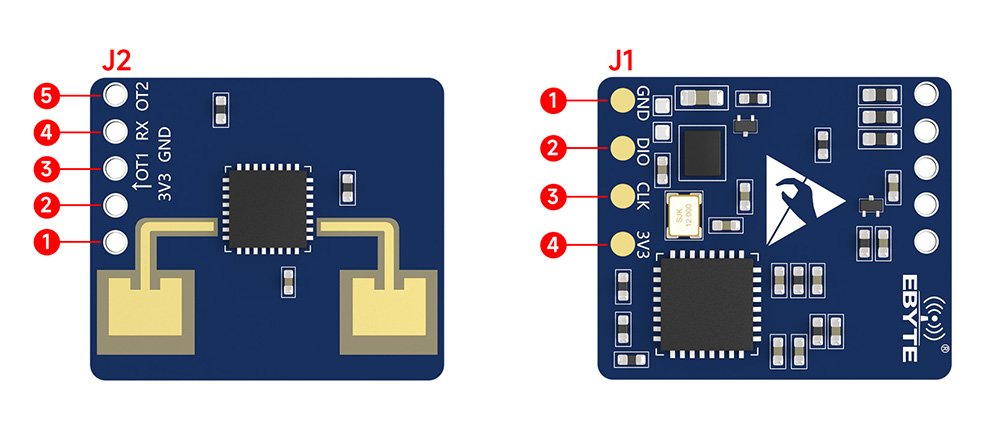

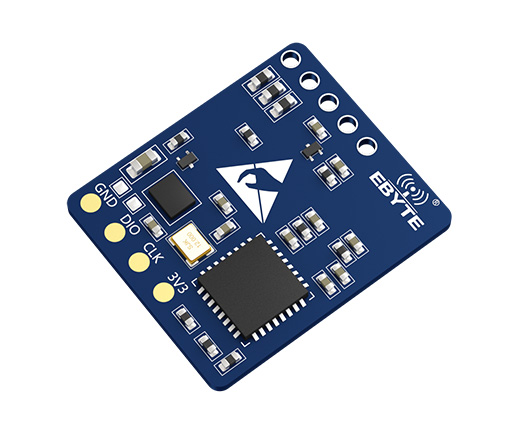

| J1序列 | 名称 | 功能 | 说明 |
| 1 | GND | 电源地 | - |
| 2 | DIO | SWD 接口数据线 | 0~3.3V |
| 3 | CLK | SWD 接口时钟线 | 0~3.3V |
| 4 | 3V3 | 电源输入 | 3.0V~3.6V，Typ.3.3V |
| J2序列 | 名称 | 功能 | 说明 |
| 1 | 3V3 | 电源输入 | 3.0V~3.6V，Typ.3.3V |
| 2 | GND | 电源地 | - |
| 3 | OT1 | UART_TX | 0~3.3V |
| 4 | RX | UART_RX | 0~3.3V |
| 5 | OT2 | IO，用于上报检测状态：高电平为有人，低电平为无人 | 0~3.3V |
