E54-24LD12A 毫米波雷达模组

工作频段:24GHz

发射功率:12dBm

产品尺寸:20*20mm

产品重量:1.2g ± 0.2g

产品简介:E54-24LD12A毫米波雷达模组是亿佰特毫米波雷达系列的广覆盖人体微动毫米波传感器,包含极简化24GHz 传感器硬件和人体微动感应智能算法固件。硬件搭载 AIoT 毫米波传感器、高性能 24GHz 一发一收天线和外围电路;人体微动感应算法采用毫米波雷达距离测量技术和先进的专有雷达信号处理技术,实现对运动、微动和站立人体的精确感知。即插即用,可灵活应用于不同的智能场景和终端产品。

引流图-E104-BT52
引流图-E104-BT5010A

E54-24LD12A人体微动毫米波雷达模块 (1)
E54-24LD12A人体微动毫米波雷达模块 (2)
E54-24LD12A人体微动毫米波雷达模块 (3)
E54-24LD12A人体微动毫米波雷达模块 (4)
E54-24LD12A人体微动毫米波雷达模块 (5)
E54-24LD12A人体微动毫米波雷达模块 (6)
E54-24LD12A人体微动毫米波雷达模块 (7)
E54-24LD12A人体微动毫米波雷达模块 (8)
E54-24LD12A人体微动毫米波雷达模块 (10)

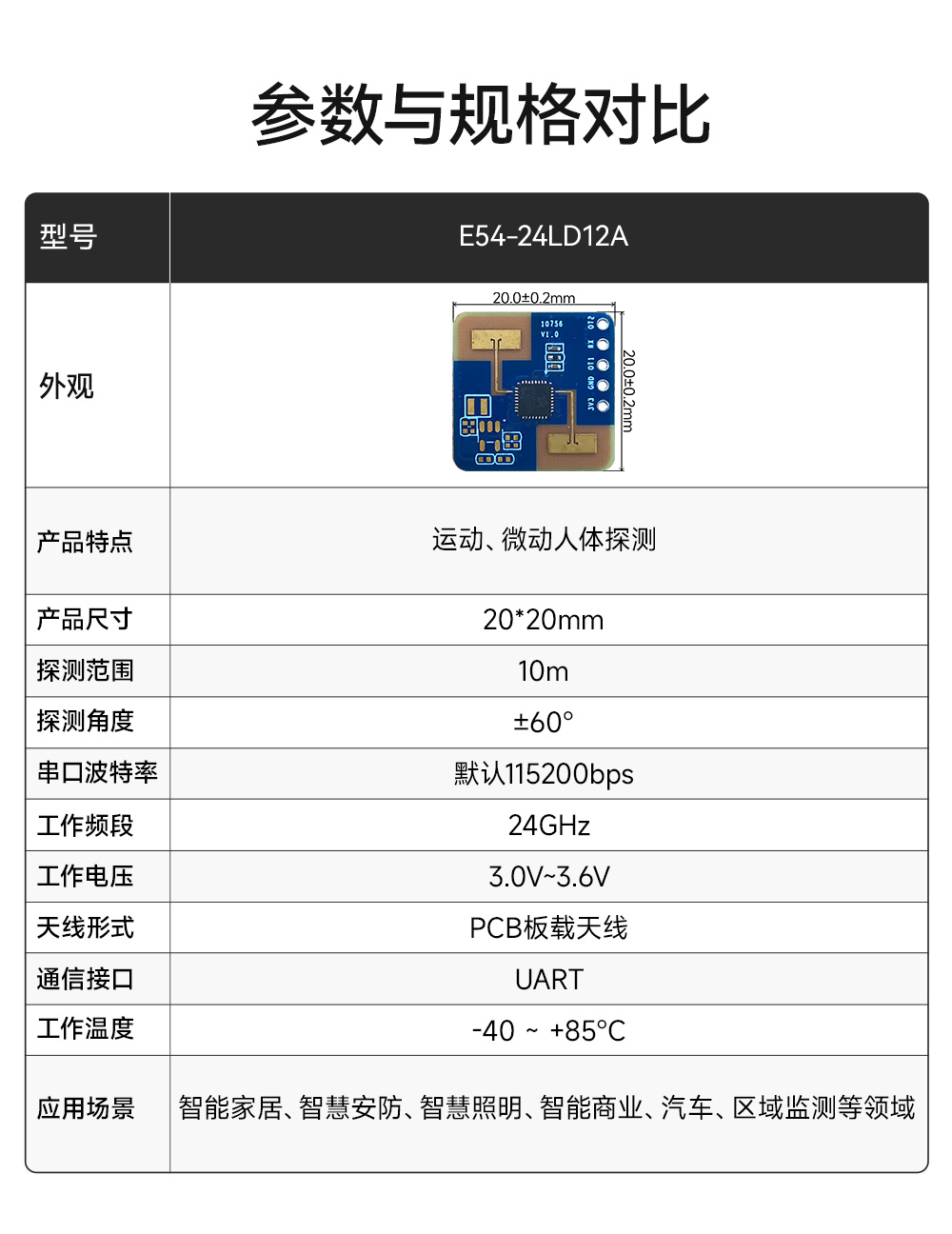

参 数最小值典型值最大值单 位备 注
规格参数
支持频段24-24.25GHz符合FCC、CE、无委会认证标准
支持最大扫频带宽-0.25-GHz
最大等效全向辐射功率-12-dBm-
供电电压33.33.6V-
尺寸-20 * 20-mm±0.2mm
环境温度-40-85-
系统性能
探测范围(挂壁)-10-m运动人体目标
-6-m运动人体目标
探测范围(挂顶)-5-m运动人体目标
-4-m运动人体目标
探测精度-0.15-m距传感器直线距离10m内的运动目标
平均工作电流-50-mA-
数据刷新周期-100-ms-
重量-1.2-g±0.2g


E54-24LD12A人体微动毫米波雷达模块 (9)


J1名称功能说明
1OT2IO,用 于 上 报 检 测 状 态 :高电平为有人,低电平为无人0~3.3V
2RXUART_RX0~3.3V
3OT1UART_TX0~3.3V
4GND接地-
53V3电源输入3.0V~3.6V,Typ.3.3V
J2名称功能说明
13V3电源输入3.0V~3.6V
2CLKSWD接口时钟线0~3.3V
3DIOSWD接口数据线0~3.3V
4GND接地-
