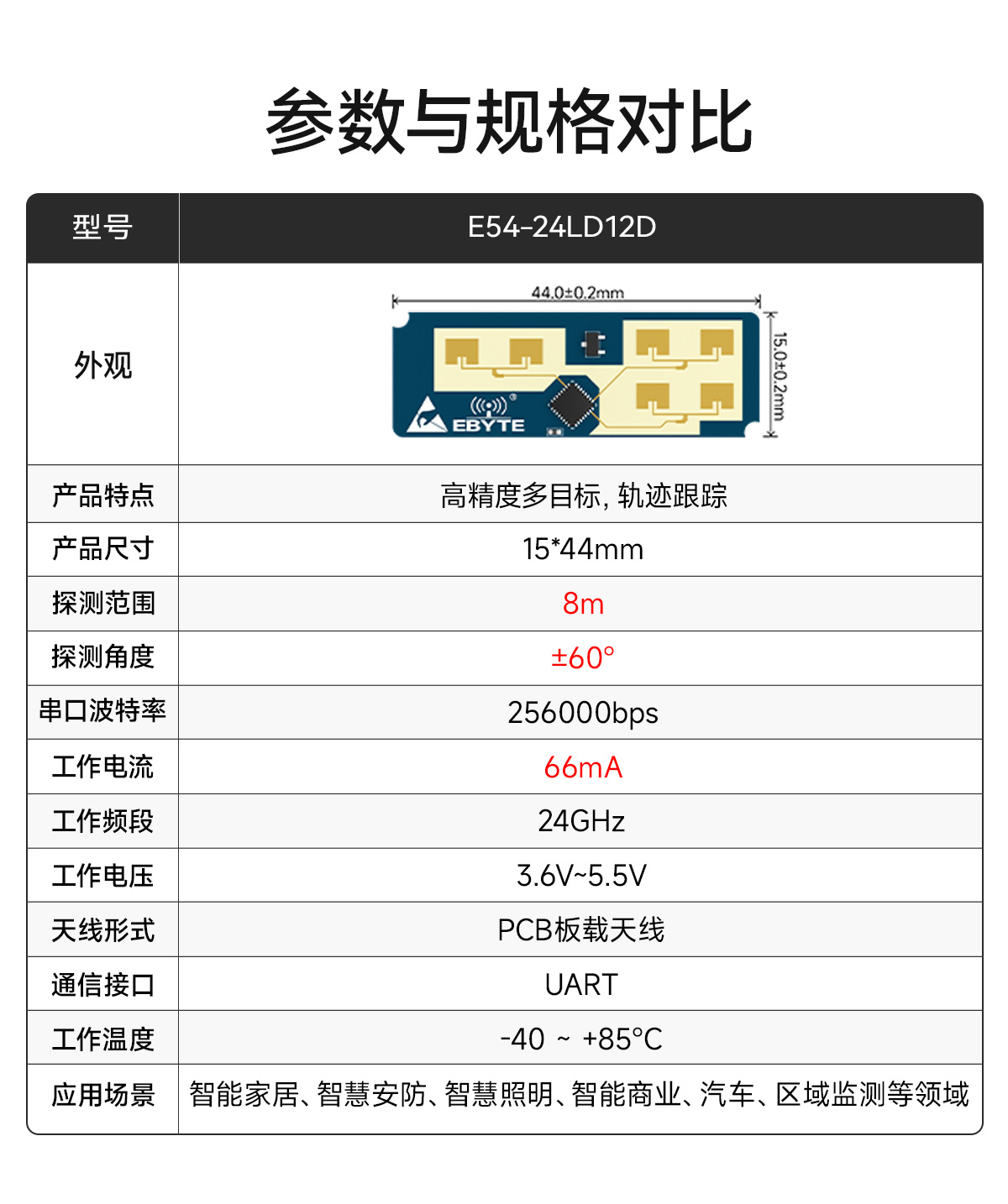

| 参数 | 最小 | 典型 | 最大 | 单位 | 备注 |
| 硬件规格 | |||||
| 支持频段 | 24 | - | 24.25 | GHz | 符合 FCC、CE、无委会认证标准 |
| 支持最大扫频带宽 | - | 0.25 | - | GHz | - |
| 工作电压 | 3.6 | 5 | 5.5 | V | - |

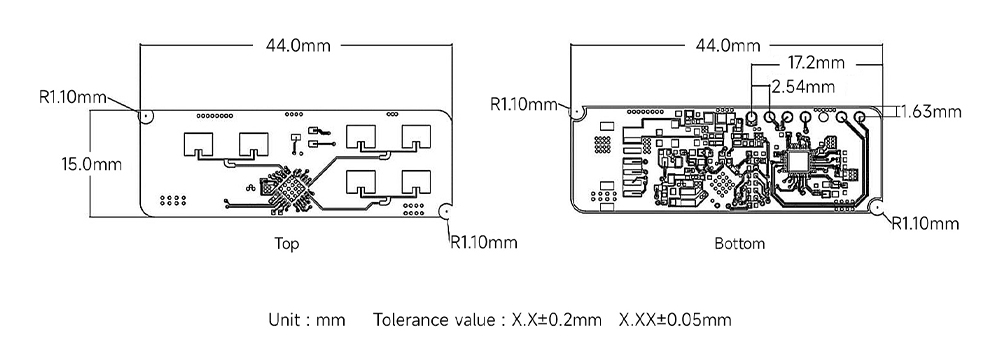

| 尺寸 | - | 15.0 * 44.0 | - | mm | ±0.2mm |
| 通信接口 | - | UART | - | - | - |
| 串口波特率 | - | 256000 | - | bps | - |
| 工作温度 | -40 | 25 | 85 | ℃ | - |
| 工作湿度 | 5 | - | 95 | %RH | 无凝露 |
| 存储温度 | -40 | 25 | 105 | ℃ | - |
| 重量 | - | 2.5 | - | g | ±0.2g |
| 系统性能 | |||||

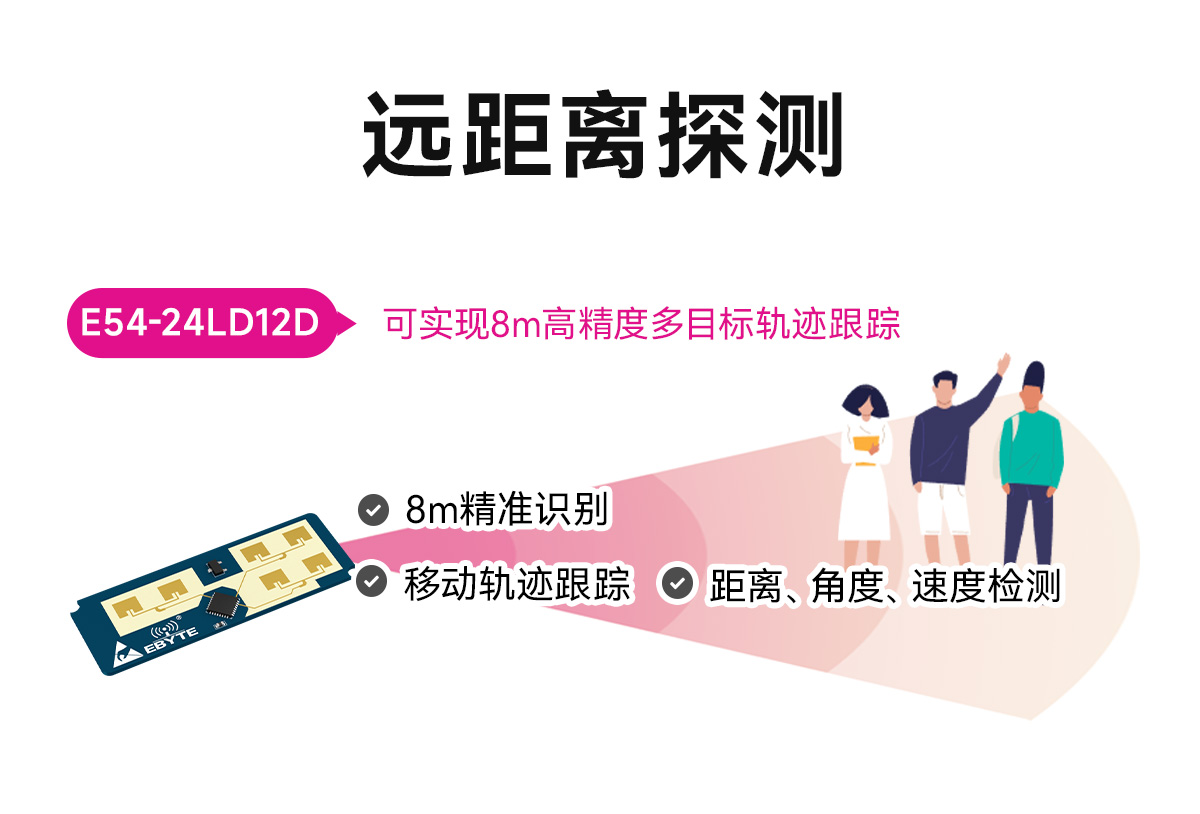

| 最大感应距离 | - | 8 | - | m | 法线 |
| 最大识别目标数量 | - | 3 | - | - | 多目标检测模式 |

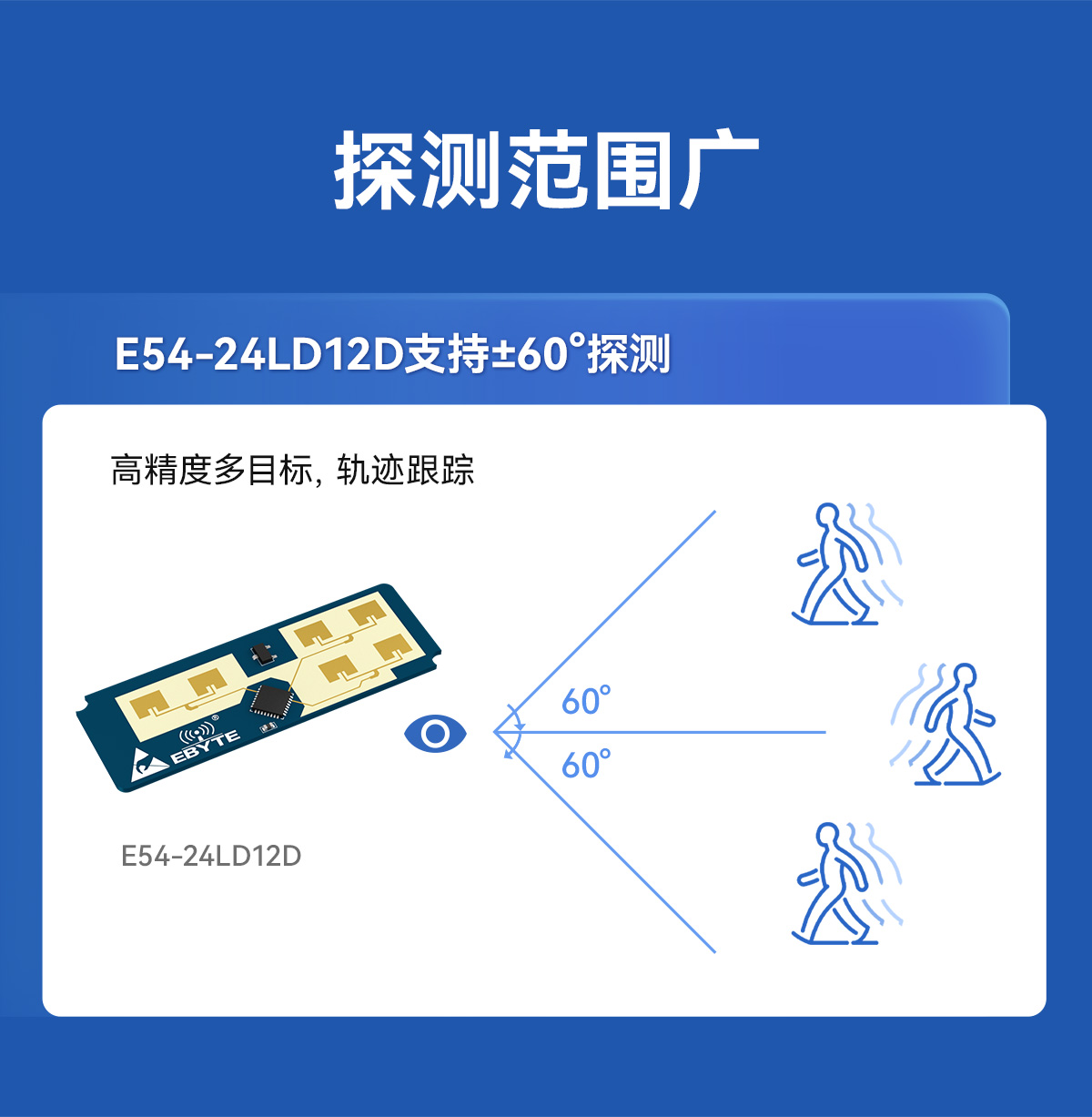

| 测角范围 | -60 | - | 60 | ° | - |
| 测距精度 | - | 0.15 | - | m | 法线角反测试 |
| 角度精度 | - | 2 | - | ° | 法线角反测试 |
| 数据刷新率 | - | 10 | - | Hz | 雷达上报结果频率 |
| 工作电流 | - | 66 | - | mA | 供电电压：DC 5V |

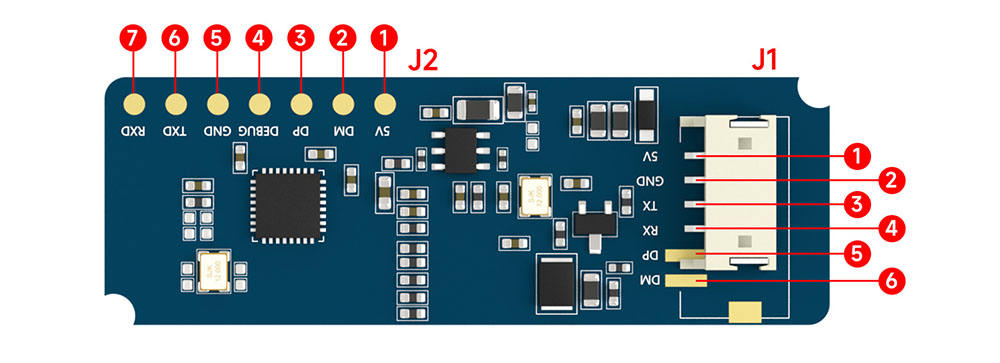

| J1 | 名称 | 功能 | 说明 |
| 1 | 5V | 电源输入 | DC 3.6~5.5V |
| 2 | GND | 接地 | 电源地 |
| 3 | TX | UART_TXD | 连接串口转接板 RXD |
| 4 | RX | UART_RXD | 连接串口转接板 TXD |
| 5 | DP | 烧录口数据正信号 | 无需关注 |
| 6 | DM | 烧录口数据负信号 | 无需关注 |

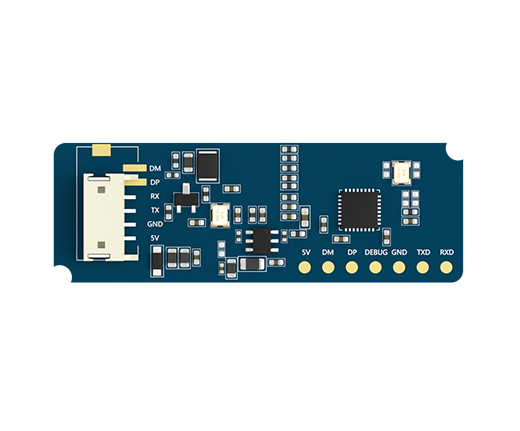

| J2 | 名称 | 功能 | 说明 |
| 1 | 5V | 电源输入 | DC 3.6~5.5V |
| 2 | DM | 烧录口数据负信号 | - |
| 3 | DP | 烧录口数据正信号 | - |
| 4 | DEBUG | 调试串口 TXD | 无需关注 |
| 5 | GND | 接地 | - |
| 6 | TXD | UART_TXD | 连接串口转接板 RXD |
| 7 | RXD | UART_RXD | 连接串口转接板 TXD |
