规格参数 | 单位 | 参数值 | 备注 |
工作电压 | V | 2.6~12 | 直流供电 |
工作电流 | uA | 60 | VCC=3.3V 1kHz 0.1% 占空比 |
微波频率 | GHz | 10.525 | VCC=5~12V |
输出电压 | V | 3.3 | - |
上电稳定时间 | S | 4 | - |
接触放电 | KV | 2 | ESD防护特性 |
空气放电 | KV | 2 | |
工作温度 | ℃ | -40~+85 | - |
存储温度 | ℃ | -40~+85 | 工业级设计 |
工作湿度 | %RH | 10~95 | - |
存储湿度 | %RH | 10~95 | - |
规格参数 | 单位 | 参数值 | 备注 |

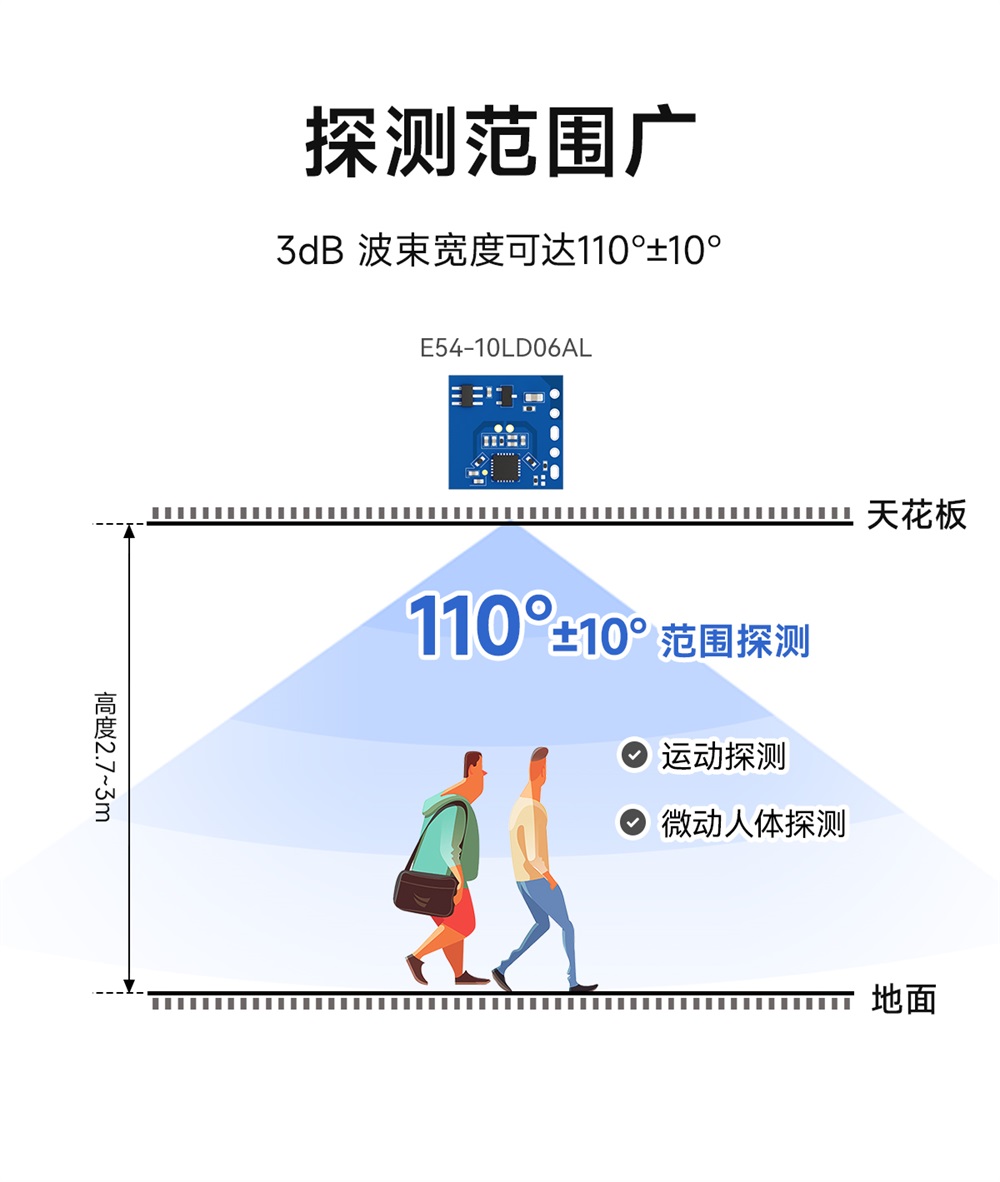

感应距离 | m | 3~4(半径) | 挂高3m |

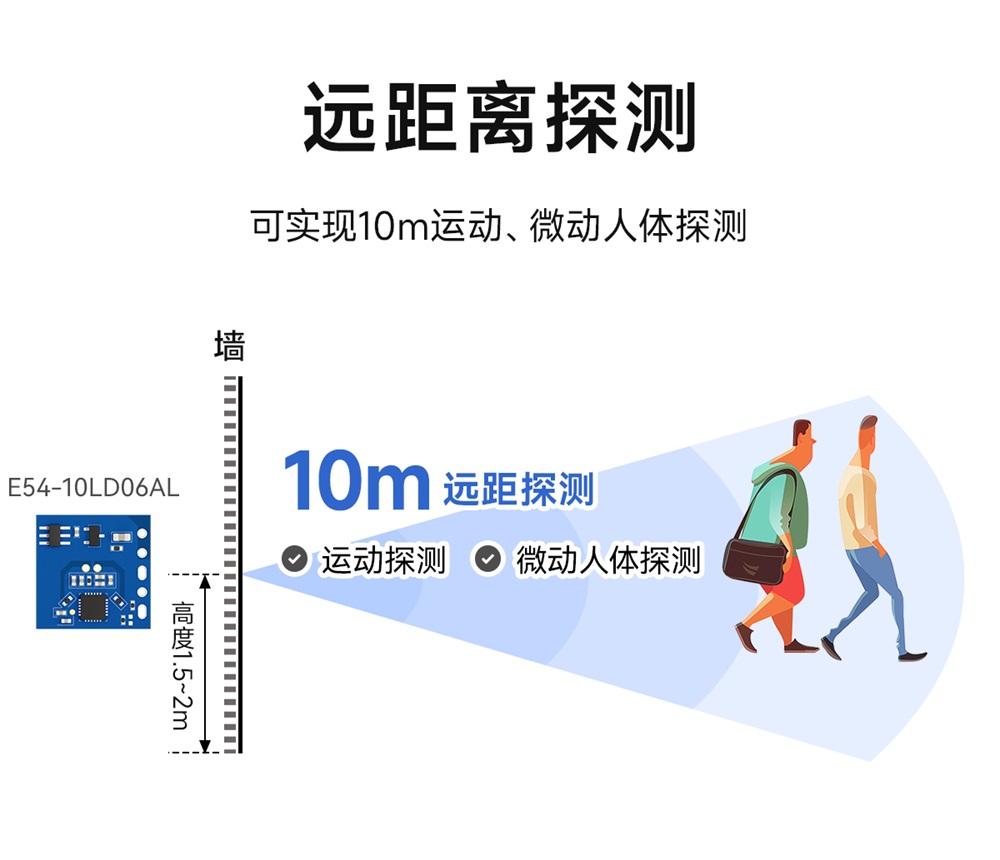

10~12 | 壁挂 | ||
延时时间 | S | 5 | - |
封锁时间 | S | 2 | - |
光敏检测 | - | 具备 | - |

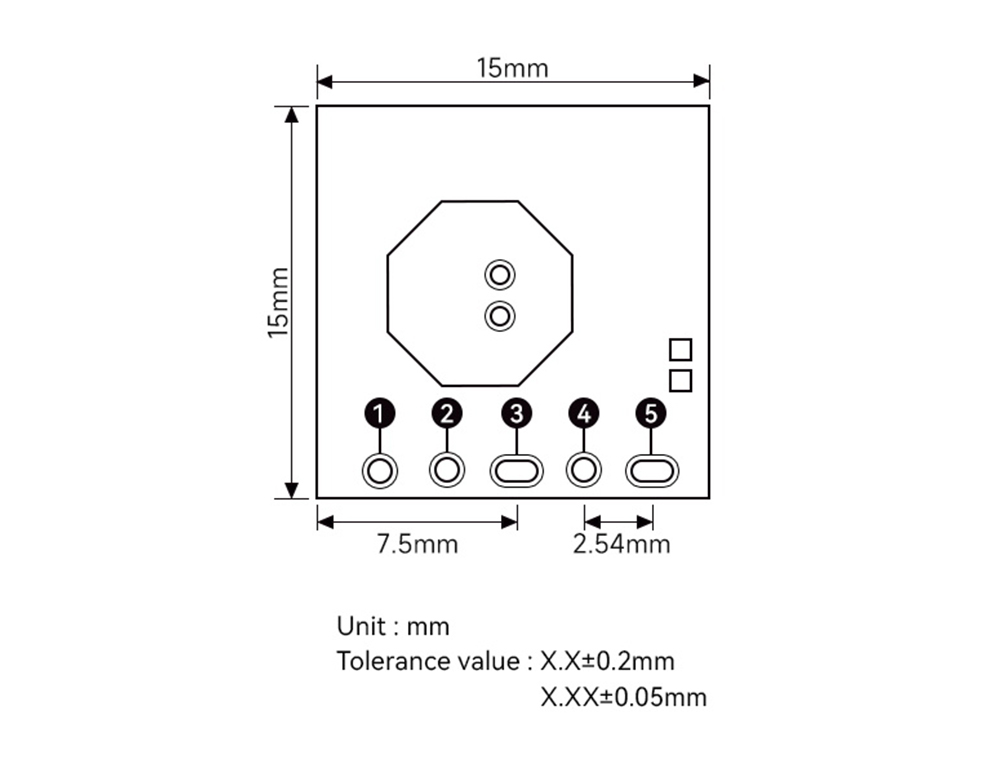

J1 | 名称 | 功能 | 说明 |
1 | RX | UART_RX | TTL串口输入,连接到外部TXD输出引脚; |
2 | TX | UART_TX | TTL串口输出,连接到外部RXD输入引脚; |
3 | V | 电源输入 | DC 2.6~12V |
4 | O | 状态指示 | 高低电平输出 |
5 | GND | 接地 | - |
在线购买 |
【亿佰特官方淘宝店】:https://detail.taobao.com |
【京东商城】:https://ebyte.jd.com |
【官方淘宝】:https://item.taobao.com |
【阿里巴巴】:https://detail.1688.com |
批量采购/定制产品 |
【销售专线】:4000-330-990 7x24小时销售服务热线 |
【联系邮箱】:support@cdebyte.com |
技术咨询 |
【在线提交】:https://www.ebyte.com/apple-technology.html |
【联系邮箱】:support@cdebyte.com |

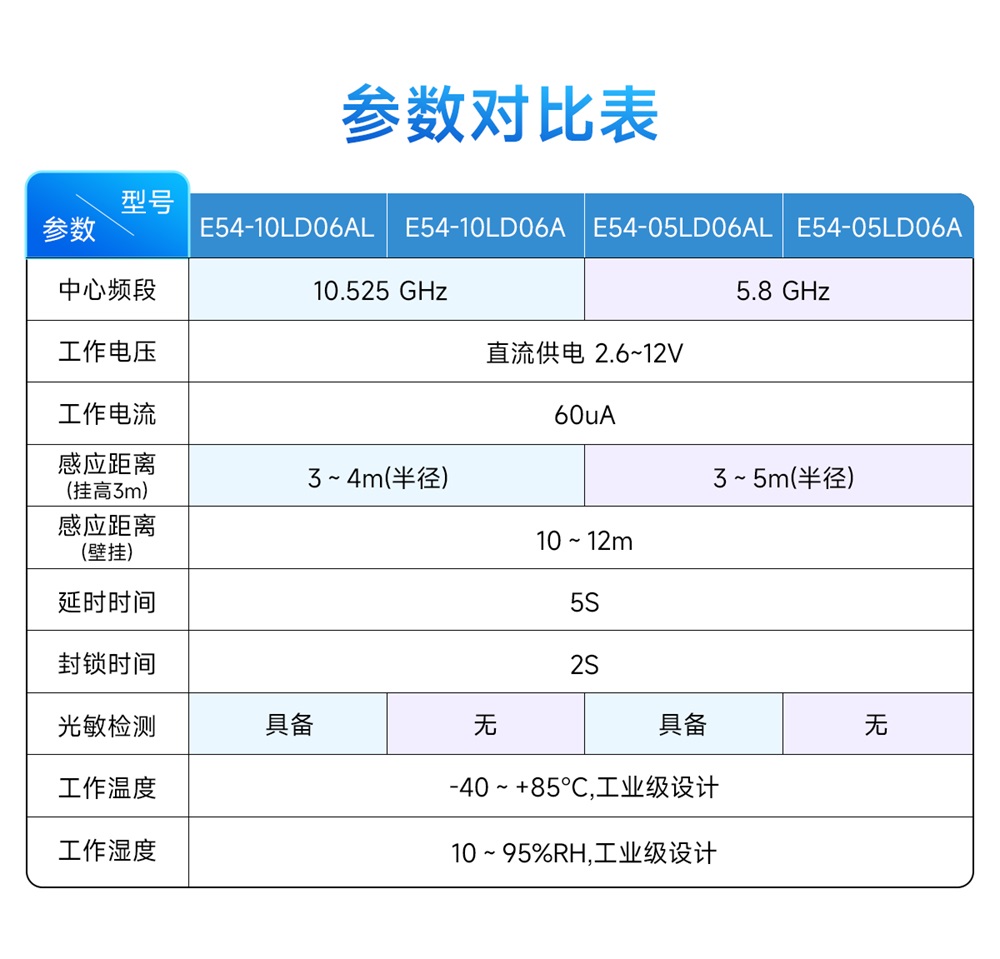

产品 型号 | 通信接口 | 工作频段 Hz | 工作电压 V | 探测范围 m | 探测角度 ° | 探测精度 m | 天线形式 | 产品尺寸 mm | 探测目标 | 技术 手册 | 样品 购买 |
---|---|---|---|---|---|---|---|---|---|---|---|
E54-10LD06A | - | 10G | 2.6~12 | 3~4 10~12 | ±110 | - | PCB | 15*15 | 运动感知、微动人体探测与距离监测 | ||
E54-05LD06A | - | 5.8G | 2.6~12 | 4~5 10~12 | ±110 | - | PCB | 18*18 | 运动感知、微动人体探测与距离监测 | ||
E54-05LD06AL | - | 5.8G | 2.6~12 | 4~5 10~12 | ±110 | - | PCB | 18*18 | 运动感知、微动人体探测与距离监测 | ||
E54-10LD06AL | - | 10G | 2.6~12 | 3~4 10~12 | ±110 | - | PCB | 15*15 | 运动感知、微动人体探测与距离监测 | ||
E54-24LD12B | UART | 24G | 3.0~3.6 | 4.5 | ±45 | 0.15 | PCB | 15*18 | 室内环境下精准的生命存在感知与距离检测 | ||
E54-24LD12A | UART | 24G | 3.0~3.6 | 10 | ±60 | 0.15 | PCB | 20*20 | 运动、微动人体探测 |
