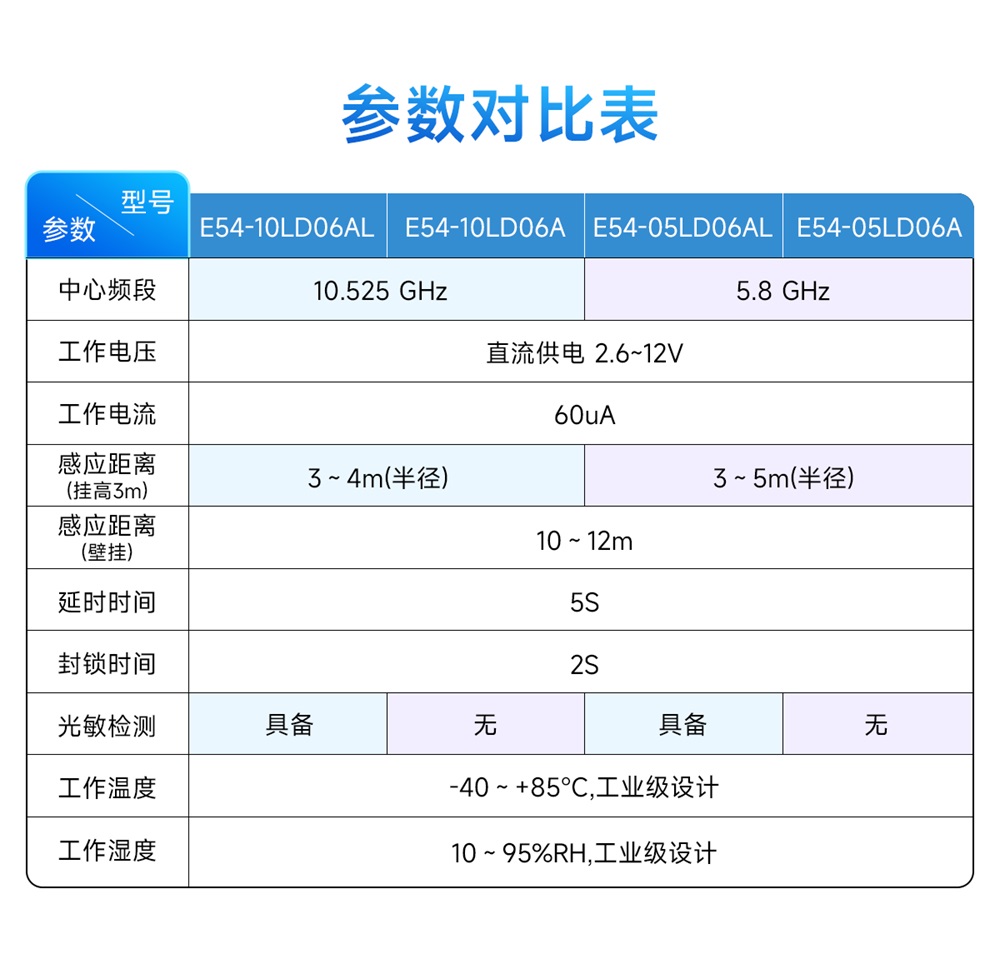

| 规格参数 | 单位 | E54-05LD06A 型号 | 备注 |
| 工作电压 | V | 2.6～12 | 直流供电 |
| 工作电流 | uA | 60 | VCC=3.3V 1kHz 0.1% 占空比 |
| 微波频率 | GHz | 5.8 | VCC=5～12V |
| 输出电压 | V | 3.3 | - |
| 上电稳定时间 | S | 4 | - |
| 接触放电 | KV | 2 | ESD防护特性 |
| 空气放电 | KV | 2 | |
| 工作温度 | ℃ | -40～+85 | - |
| 存储温度 | ℃ | -40～+85 | 工业级设计 |
| 工作湿度 | %RH | 10～95 | - |
| 存储湿度 | %RH | 10～95 | - |
| 规格参数 | 单位 | E54-05LD06A 型号 | 备注 |

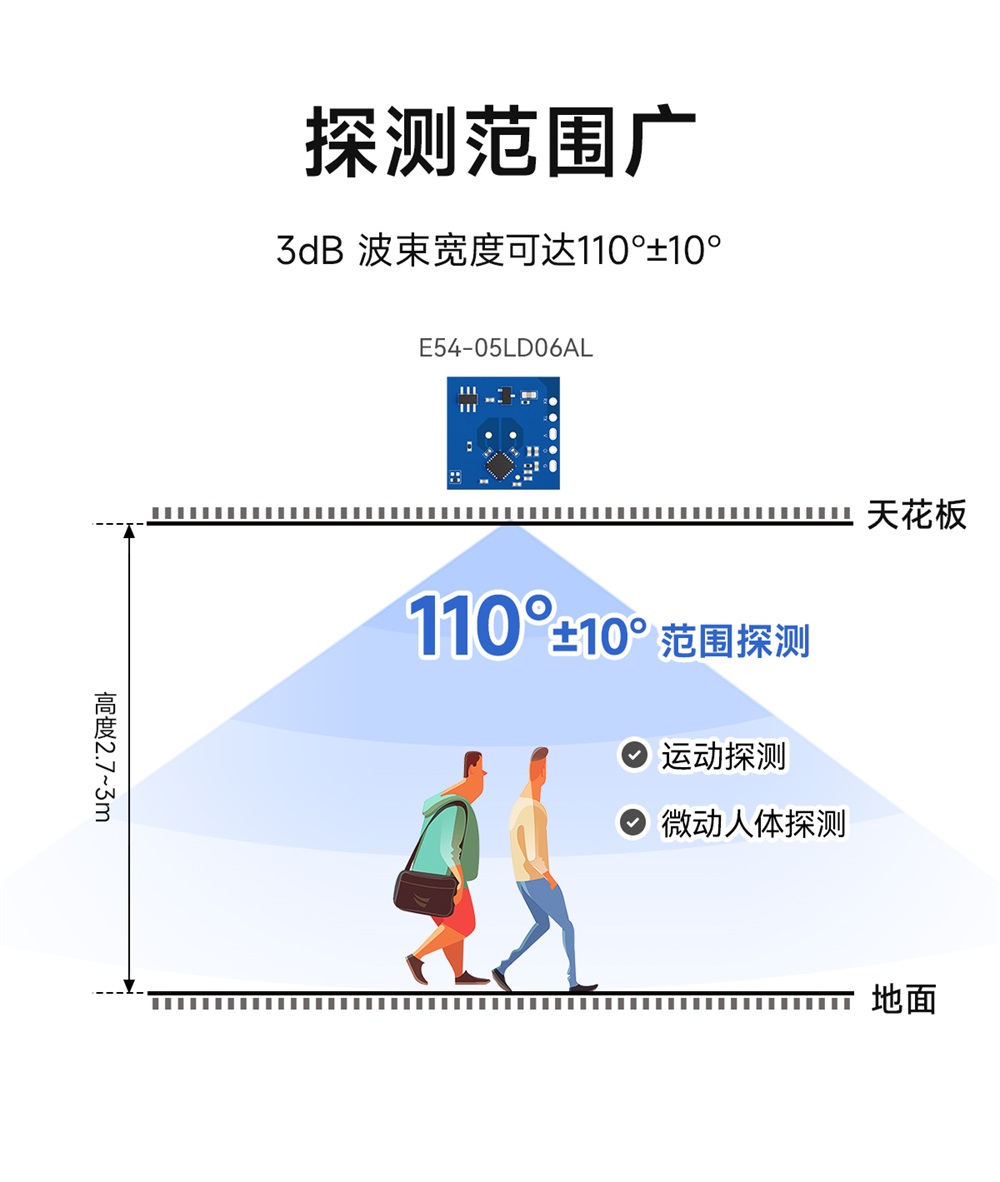

| 感应距离 | m | 3～5（直径） | 挂高3m |

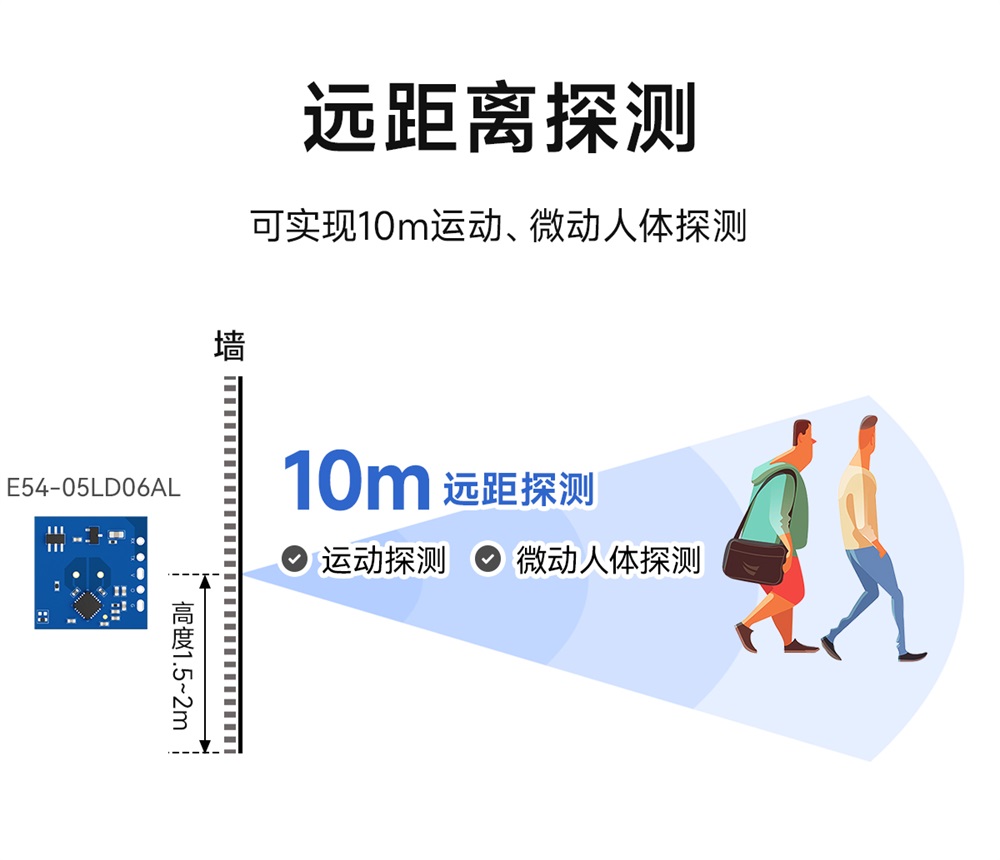

| 10～12 | 壁挂 | ||
| 延时时间 | S | 5 | - |
| 封锁时间 | S | 2 | - |
| 光敏检测 | - | 无 | - |
注：
• 延时时间是触发后保持该状态的时间，默认值为 5s；
• 封锁时间是指输出状态翻转后再次触发不响应的时间，默认值为2s；
• 开机初始化：模组开机O口输出高电平持续1s后变低电平，再过3s开始正常检测模式；
• 雷达门限默100；

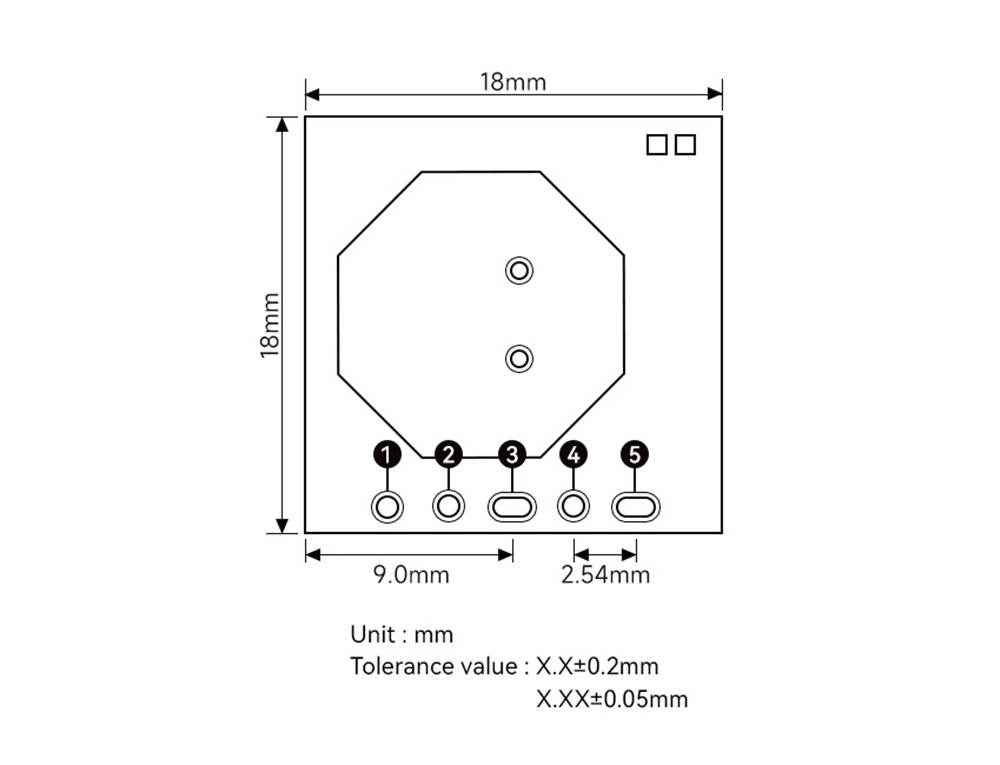

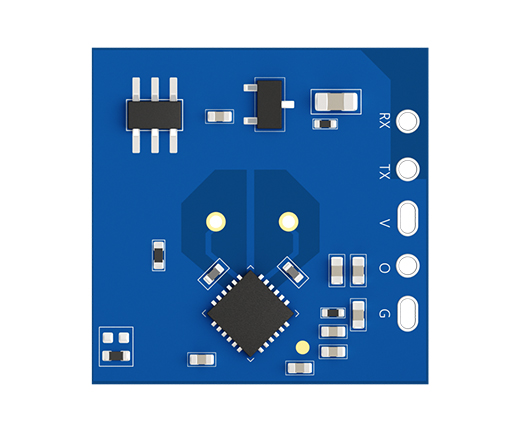

| J1 | 名称 | 功能 | 说明 |
| 1 | RX | UART_RX | TTL串口输入，连接到外部TXD输出引脚； |
| 2 | TX | UART_TX | TTL串口输出，连接到外部RXD输入引脚； |
| 3 | V | 电源输入 | DC 2.6～12V |
| 4 | O | 状态指示 | 高低电平输出 |
| 5 | GND | 接地 | - |
