通信接口：GPIO
发射功率：13dBm
通信距离：0.21km

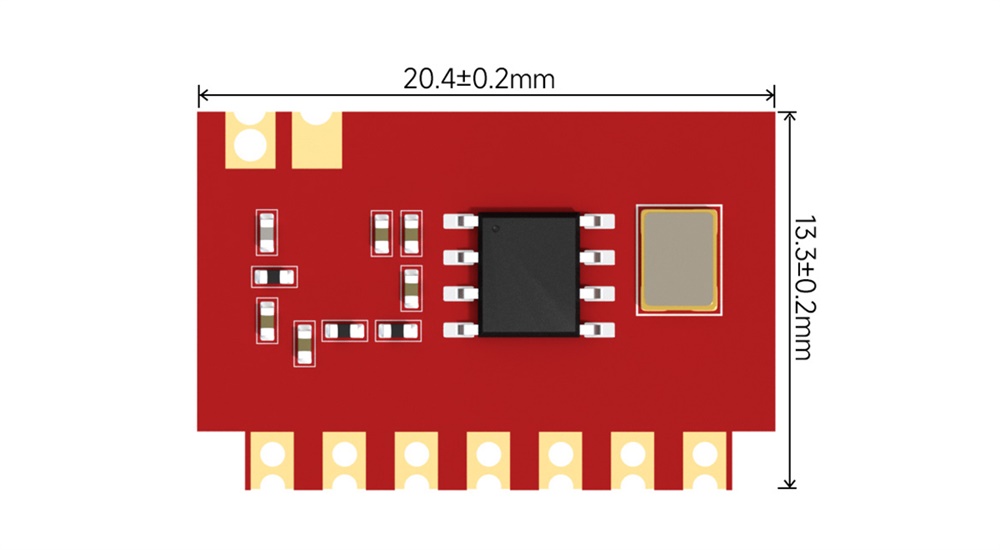

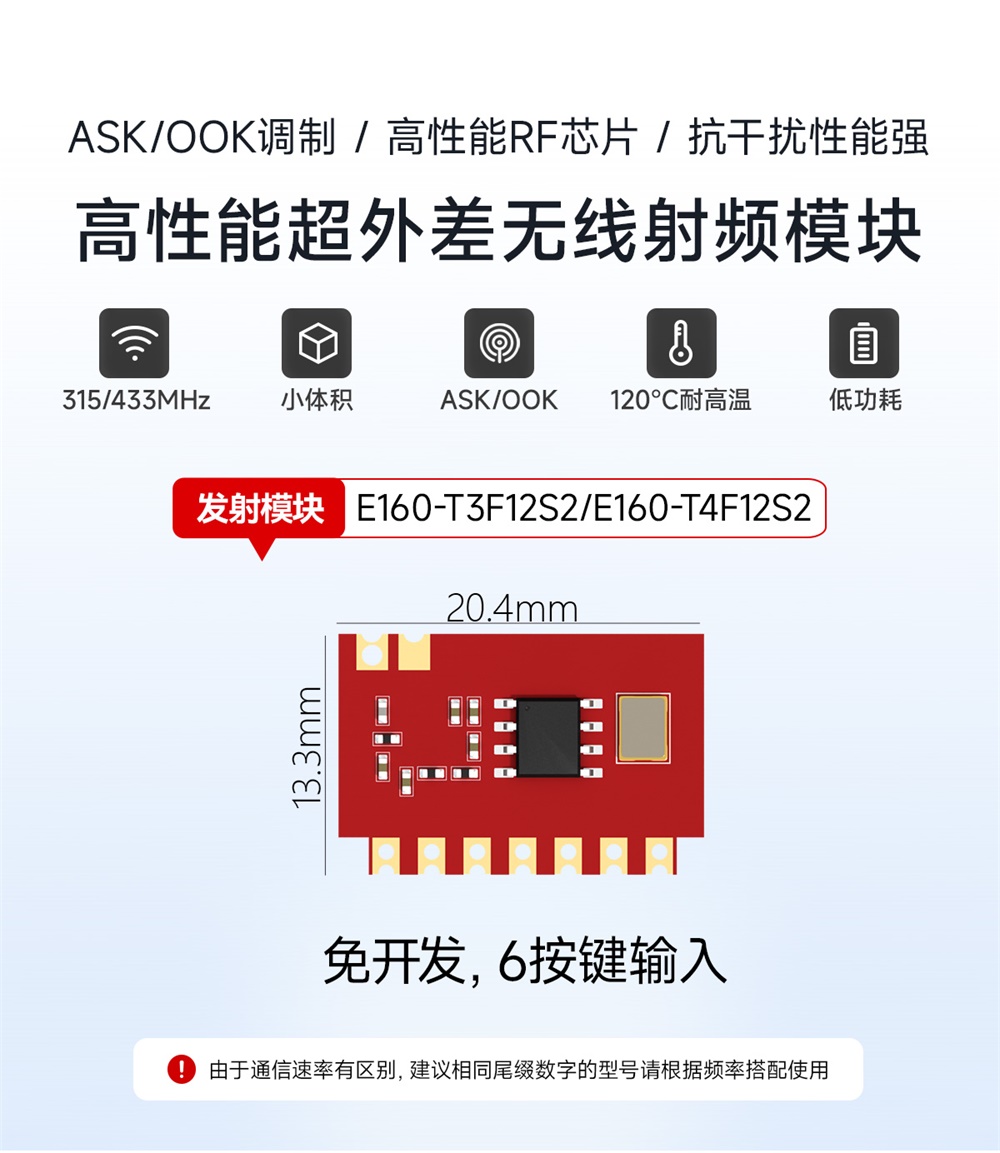

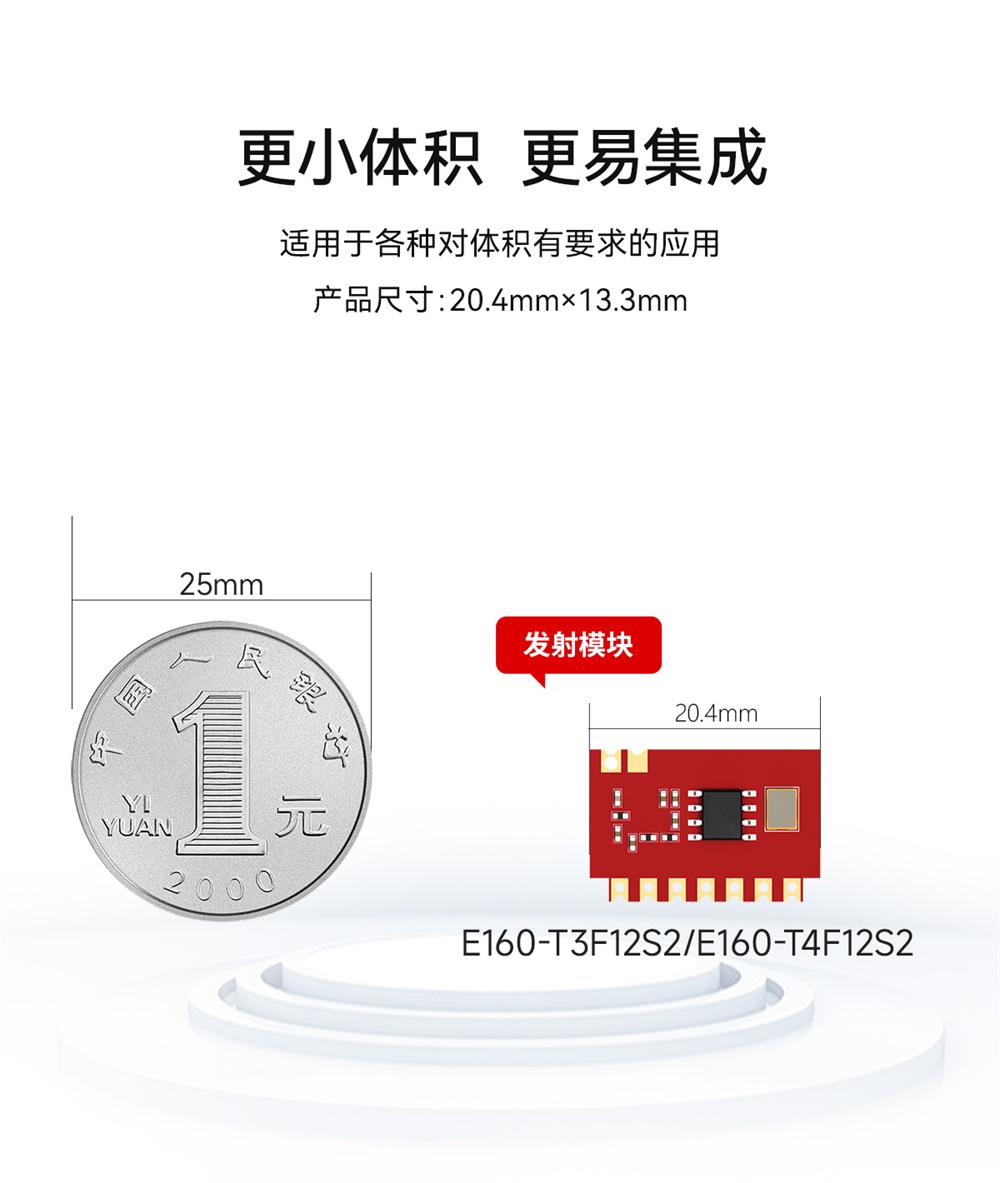

产品尺寸：20.4*13.3*3mm 产品重量：3.65g

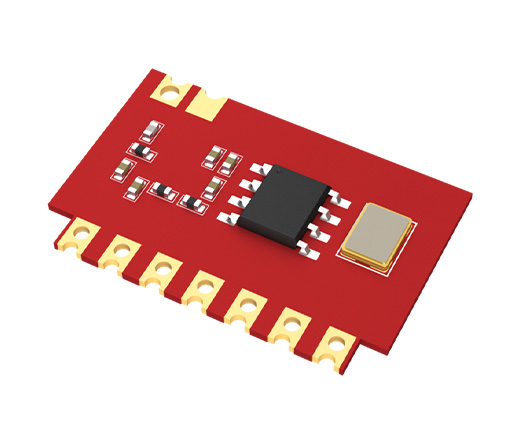

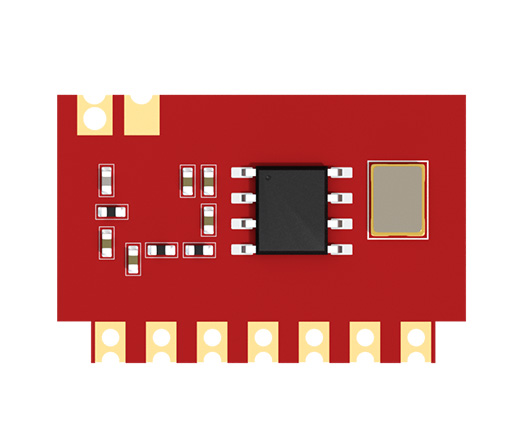

产品简介：E160-T4F12S2是亿佰特研发的一款低成本OOK/ASK调制433.92MHz可接入6按键输入无线发射模块。采用高性能芯片，内部集成PLL和功率放大器保证信号功率输出；拥有3个输入引脚，支持EV1527标准编码，出厂自带20bits地址码（百万组）；具有小体积、超低功耗、高性能、宽电压、大功率等特点。可通过FCC、CE认证，适合纽扣电池供电。适用于简单控制应用：小家电遥控、玩具遥控、门禁系统遥控、电动自行车等应用场景。

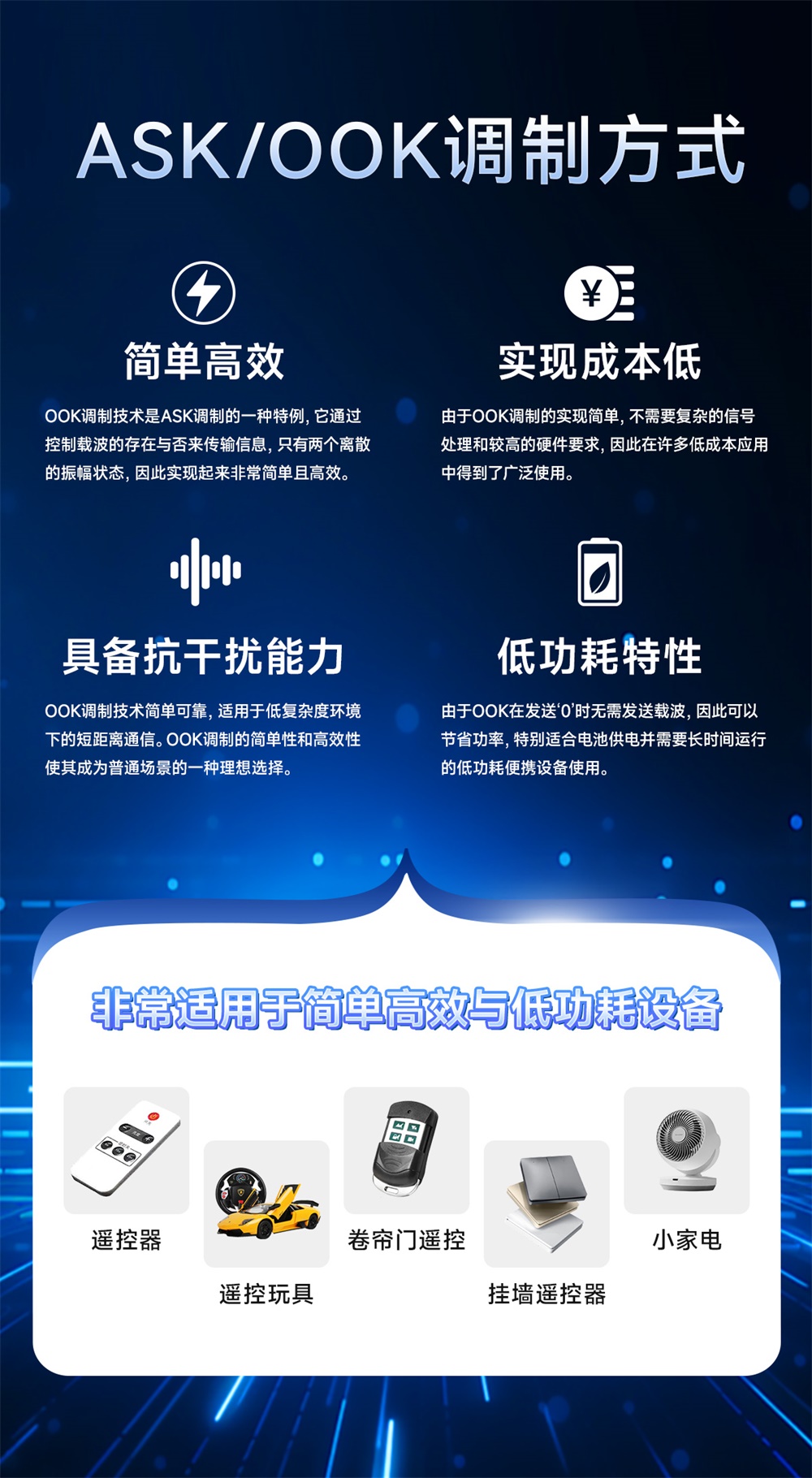

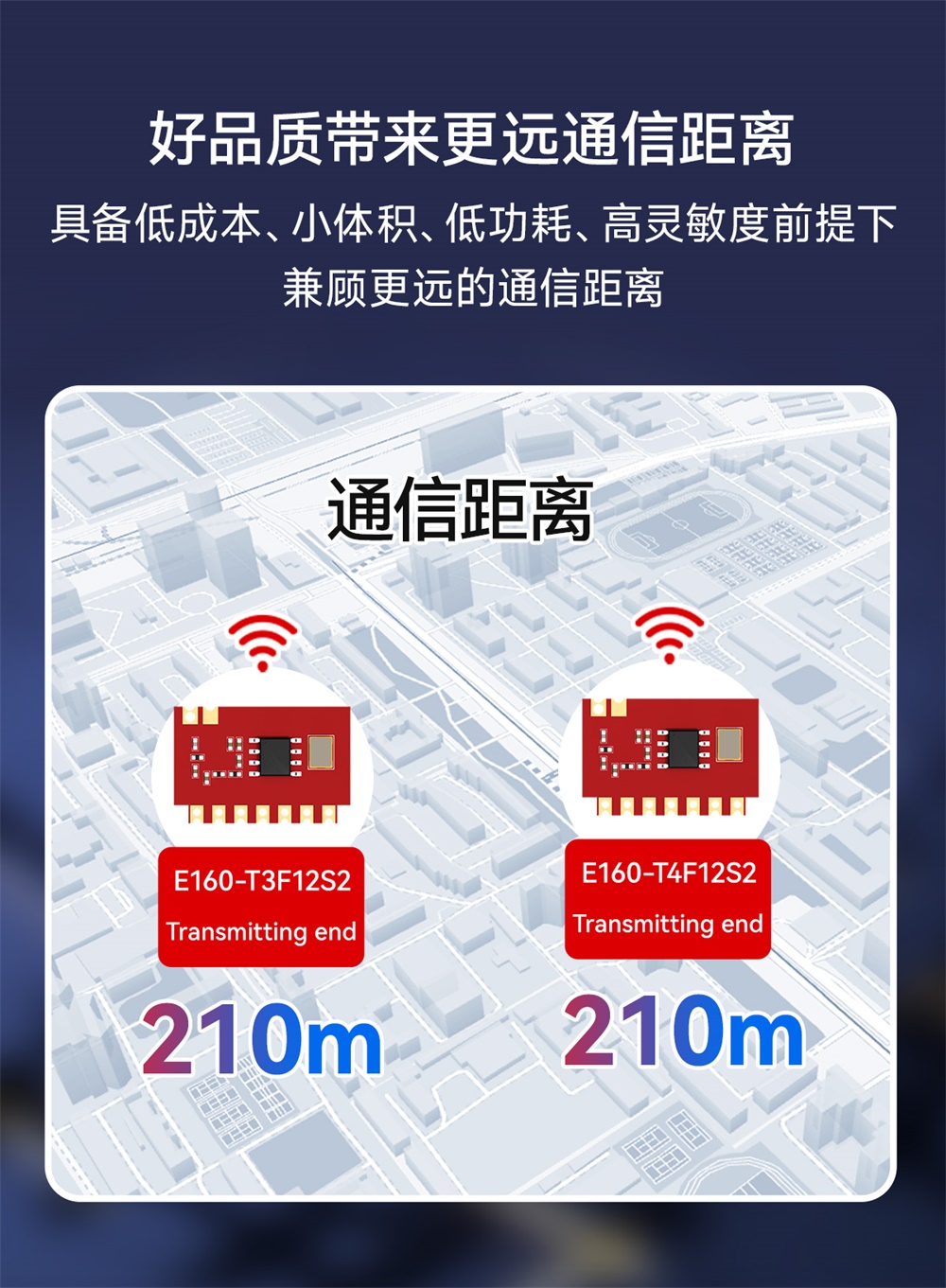

| 射频参数 | 参数值 | 备注 |
| 工作频率（MHz） | 315 | E160-T3F12S2 |
| 433.92 | E160-T4F12S2 | |
| 调制方式 | ASK/OOK | 振幅键控/开关键控 |
| 阻塞功率（dBm） | - | 发射模块无此参数 |
| 最大发射功率（dBm） | 13±1.0 | 典型值 |
| 谐波抑制（dBc） | ＞45 | @433MHz，15dBm，二次谐波 |
| 传输速率（kbps） | 28 | 固定值 |
| 频偏（MHz） | ±0.05 | - |
| 天线阻抗（Ω） | 50 | - |
| 参考通信距离（m） | 210 | 与E160-RxMD2配合使用时，且晴朗空旷环境、天线增益1.5dBi、高度2m |
| 电气参数 | 最小值 | 典型值 | 最大值 | 备注 |
| 工作电压（V） | 1.8 | 3.3 | 3.6 | ≥3.3V 可保证最大输出功率，超过3.6V有风险烧毁风险 |
| 通信电平（V） | 1.8 | 3.3 | 3.6 | 以供电电压为准,超过3.6V有风险烧毁风险 |
| 发射电流（mA） | - | 10 | - | 在供电电压5.0V，频率433.92MHz，输出功率17dBm时，瞬时功耗 |
| 接收电流（mA） | - | - | - | 发射模块无接收电流 |
| 休眠电流（μA） | - | 0.01 | - | 不在传输数据（发射状态）时，即休眠 |
| ESD 防护（KV） | -4 | 4 | HBM，特别说明RF引脚为±6KV | |
| 工作温度（℃） | -40 | - | 85 | 工业级设计 |
| 工作湿度（%rh） | 10 | - | 90 | - |
| 储存温度（℃） | -65 | - | 150 | - |
| 硬件参数 | 参数值 | 备 注 |
| 晶振频率（MHz） | 26.25 | E160-T3F12S2 |
| 26.2982 | E160-T4F12S2 | |
| 模块尺寸（mm） | 20.4*13.3*3.0 | 长*宽*高 |
| 天线形式 | 邮票孔 | - |
| 通信接口 | GPIO | 通信电平1.8~3.6V，建议使用3.3V以保证数据可靠性 |

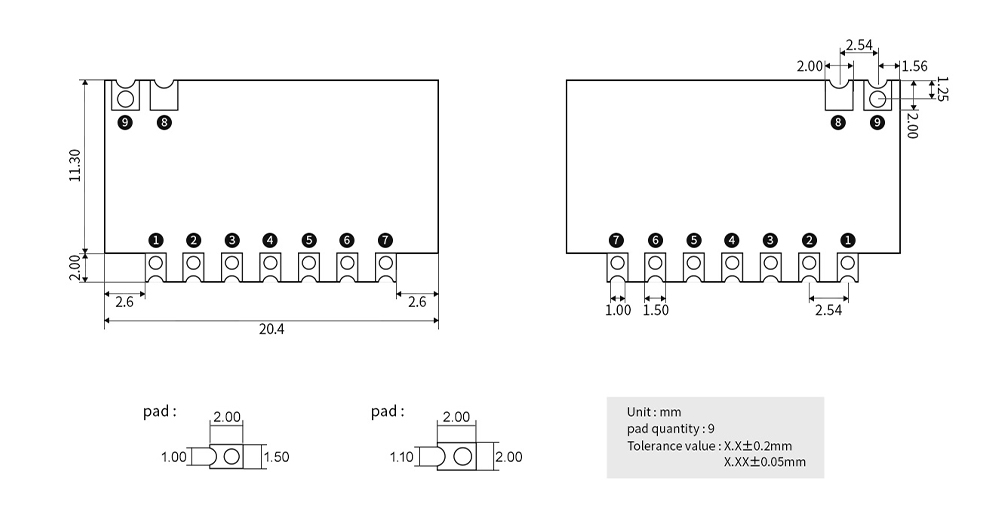

| 封装方式 | 贴片/邮票孔 | 引脚间距2.54mm，详细尺寸信息请见第三章 |
| 重量（g） | 3.65 | - |

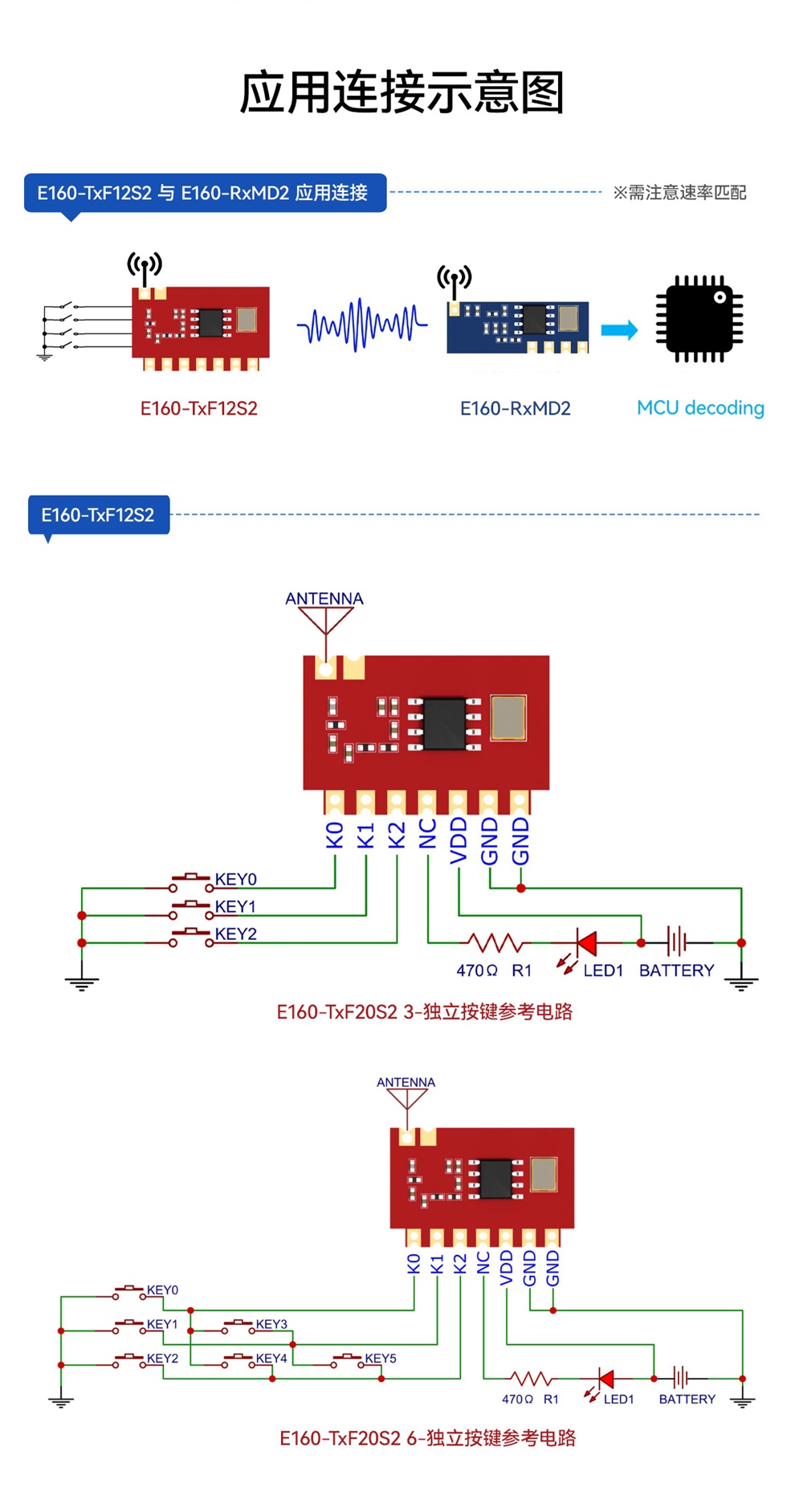

| 引脚序号 | 引脚名称 | 引脚方向 | 引脚用途 |
| 1 | K0 | 输入 | 按键输入引脚，低电平有效，至少持续100ms，键值为“0001” |
| 2 | K1 | 输入 | 按键输入引脚，低电平有效，至少持续100ms，键值为“0010” |
| 3 | K2 | 输入 | 按键输入引脚，低电平有效，至少持续100ms，键值为“0100” |
| 4 | NC | - | - |
| 5 | VDD | 电源 | DC 1.8~3.6V |
| 6 | GND | - | 电源地 |
| 7 | GND | - | 电源地 |
| 8 | GND | - | 电源地 |
| 9 | ANT | 输出 | 天线引脚（发射模块，仅发射，无接收） |
| 产品说明书 |
【用户手册】E160-TxF12S2_UserManual_CN  |
| 开发测试 |
| 【封装文件】E160-TxF120S2 |
| 【天线放置】带PCB天线无线模组的放置方式 |
| 工具软件 |
| 【通信测试】串口调试助手_XCOM |
| 亿佰特简介 |
| 【企业简介】 |
| 在线购买 |
| 【亿佰特官方淘宝店】：https://item.taobao.com |
【京东商城】：https://i-item.jd.com |
| 【官方淘宝】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采购/定制产品 |
| 【销售专线】：4000-330-990 7x24小时销售服务热线 |
| 【联系邮箱】：support@cdebyte.com |
| 技术咨询 |
| 【在线提交】：https://www.ebyte.com/apple-technology.html |
| 【联系邮箱】：support@cdebyte.com |

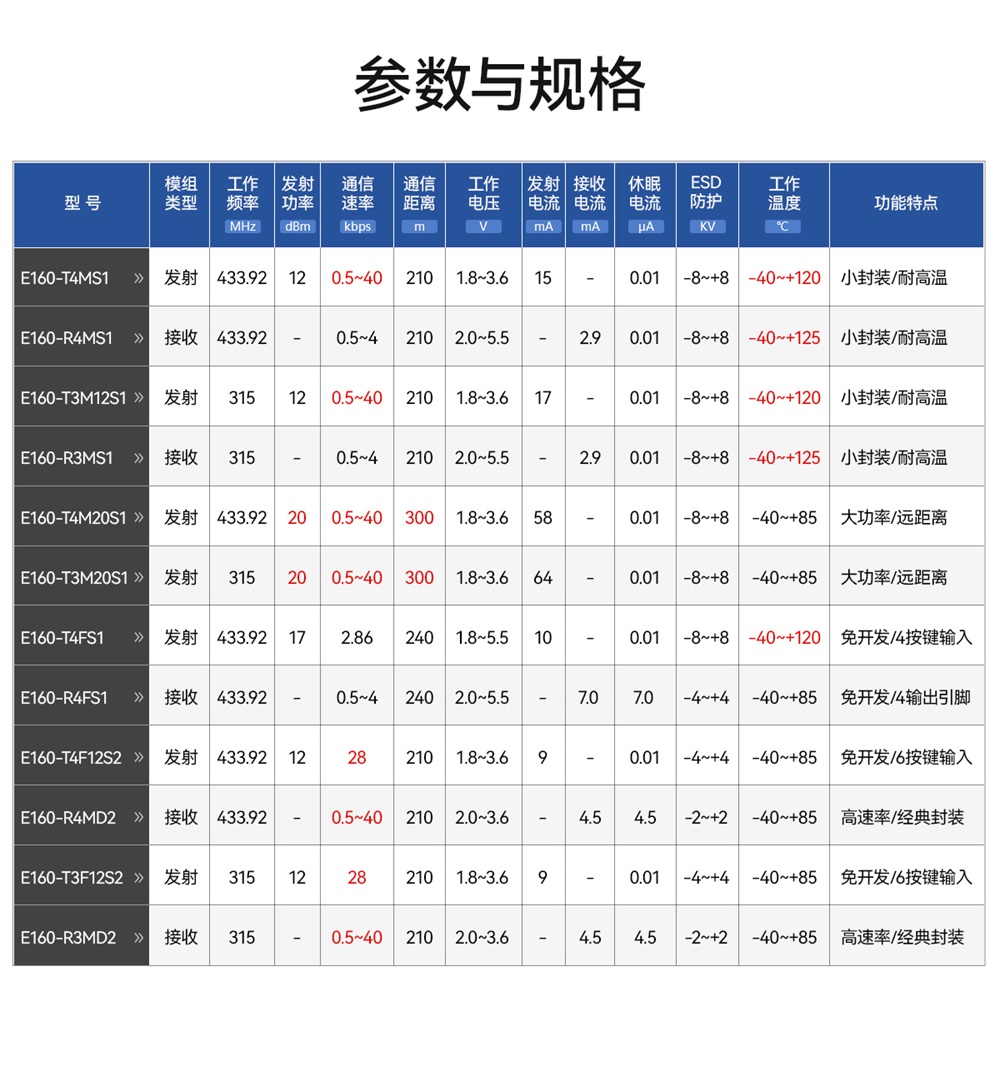

| 产品 型号 | 收发方向 | 工作频率(Hz) | 发射功率(dBm) | 通信距离(m) | 封装形式 | 天线形式 | 产品尺寸(mm) | 功能特点 | 技术 手册 | 样品 购买 |
|---|---|---|---|---|---|---|---|---|---|---|
