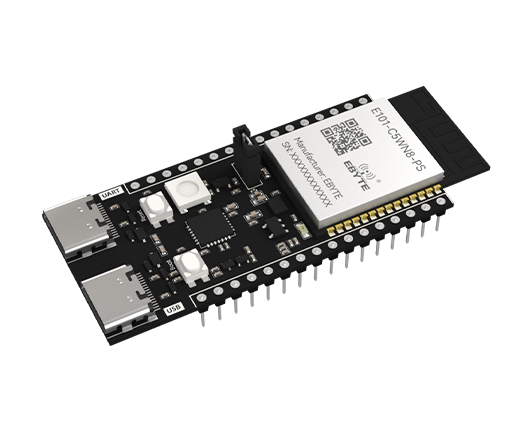

| 序号 | 参数名称 | 参数值 | 注释 |
| 1 | 支持模块 | E101-C5WN8-PS | WiFi串口模块 |
| E101-C5WN8-XS | |||
| 2 | 模块尺寸 | 52.9 * 25.4mm | 含USB接头，不含模块天线尺寸 |
| 3 | 生产工艺 | 无铅工艺，机贴 | 无线类产品必须机贴方能保证批量一致性和可靠性 |
| 4 | 供电接口 | USB | - |
| 5 | 通信接口 | TTL | - |
| 6 | 工作温度 | -40～+85℃ | 工业级 |
| 7 | 工作湿度 | 10%～90% | 相对湿度，无冷凝 |
| 8 | 储存温度 | -40～+125℃ | 工业级 |

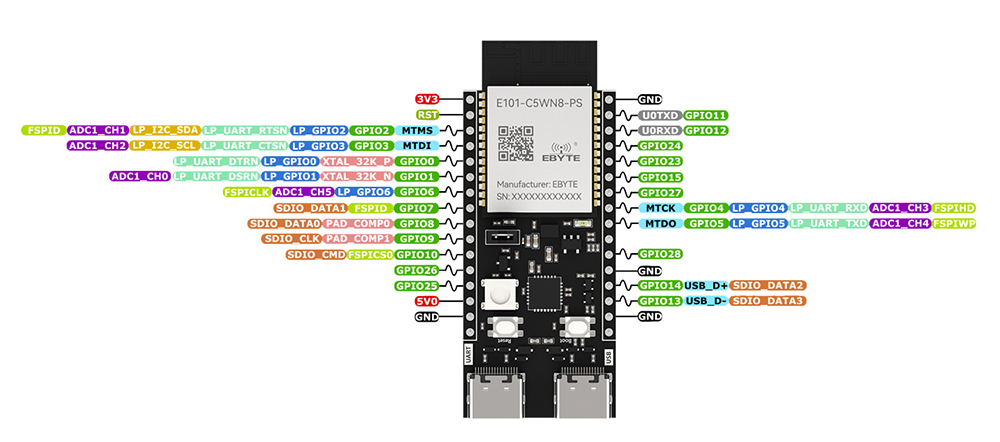

| 引脚序号 | 引脚名称 | 类型 | 引脚用途 |
| 1 | 3V3 | P | 3.3 V 电源 |
| 2 | CHIP_PU | I | 高电平：芯片使能；低电平：芯片关闭。 |
| 3 | IO2 | I/O/T | MTMS, GPIO2, LP_GPIO2, LP_UART_RTSN, LP_I2C_SDA, ADC1_CH1, FSPIQ |
| 4 | IO3 | I/O/T | MTDI, GPIO3, LP_GPIO3, LP_UART_CTSN, LP_I2C_SCL, ADC1_CH2 |
| 5 | IO0 | I/O/T | GPIO0, XTAL_32K_P, LP_GPIO0,LP_UART_DTRN |
| 6 | IO1 | I/O/T | GPIO1, XTAL_32K_N, LP_GPIO1, LP_UART_DSRN, ADC1_CH0 |
| 7 | IO6 | I/O/T | GPIO6, LP_GPIO6, ADC1_CH5, FSPICLK |
| 8 | IO7 | I/O/T | GPIO7, FSPID, SDIO_DATA1 |
| 9 | IO8 | I/O/T | GPIO8, PAD_COMP0, SDIO_DATA0 |
| 10 | IO9 | I/O/T | GPIO9, PAD_COMP1, SDIO_CLK |
| 11 | IO10 | I/O/T | GPIO10, FSPICS0, SDIO_CMD |
| 12 | IO26 | I/O/T | GPIO26 |
| 13 | IO25 | I/O/T | GPIO25 |
| 14 | VCC_5V | P | 5 V 电源 |
| 15 | GND | G | 接地 |
| 16 | NC | – | 空管脚 |
| 17 | G | G | 接地 |
| 18 | TX | I/O/T | U0TXD, GPIO11 |
| 19 | RX | I/O/T | U0RXD, GPIO12 |
| 20 | IO24 | I/O/T | GPIO24 |
| 21 | IO23 | I/O/T | GPIO23 |
| 22 | IO15 | I/O/T | GPIO15 |
| 23 | IO27 | I/O/T | GPIO27 |
| 24 | IO4 | I/O/T | MTCK,GPIO4,LP_GPIO4, LP_UART_RXD, ADC1_CH3, FSPIHD |
| 25 | IO5 | I/O/T | MTDO,GPIO5,LP_GPIO5, LP_UART_TXD, ADC1_CH4, FSPIWP |
| 26 | NC | – | 空管脚 |
| 27 | IO28 | I/O/T | GPIO28 |
| 28 | GND | G | 接地 |
| 29 | IO14 | I/O/T | GPIO14, USB_D+, SDIO_DATA2 |
| 30 | IO13 | I/O/T | GPIO13, USB_D-, SDIO_DATA3 |
| 31 | GND | G | 接地 |
| 32 | NC | – | 空管脚 |
注：
1、P：电源或地；I：输入；O：输出；T：可设置为高阻。
2、GPIO27用于驱动 RGB LED。
3、MTMS、MTDI、GPIO7、GPIO25、GPIO26、GPIO27 和 GPIO28 为 ESP32-C5 芯片的 Strapping 管脚。在芯片上电和系统复位过程中，Strapping 管脚根据管脚的二进制电压值控制芯片功能。Strapping 管脚的具体描述和应用，请参考《ESP32-C5 技术参考手册》启动配置项 章节。
4、在集成 SPI PSRAM 的模组中，NC/15已被用作 SPICS1 功能，外部不可使用；在未集成 SPI PSRAM 的模组中，此管脚可用作 GPIO15。
| 批量采购/定制产品 |
| 【销售专线】：4000-330-990 7x24小时销售服务热线 |
| 【联系邮箱】：support@cdebyte.com |
| 技术咨询 |
| 【在线提交】：https://www.ebyte.com/apple-technology.html |
| 【联系邮箱】：support@cdebyte.com |
| 常见问题 |
| ★ 问：两个WIFI电台之间是否可以直接通信；如果可以需要怎么样配置。 |
| 答：可以 ；一个配置为Station一个作为AP连上就通怎么设置为APSTATION手册上有,包括怎么连接都有详细说明。 |
| ★ 问：请问是否支持mqtt 或者 azure? 若不能，有无办法做到？ |
| 答：mqtt和azure属于物联网上层协议引用，客户可以在E103-W02上实现协议内容 |
| ★ 问：请问模块引脚是否兼容ESP-12？Flash是多大呢？ |
| 答：我们E103-W01引脚与ESP-12F兼容，我们外挂的flash大小为1MB。 |
| ★ 问：用一百个模块用在设备上 实现穿数据到服务器可以实现吗? |
| 答：可以的。 |
| ★ 问：模块连接路由器，路由器连接外网，用WIFI模块不能ping通外网IP是什么原因? |
| 答：不可以ping外网的。 |
| ★ 问：模块被自动唤醒前最长能设置多久睡眠时间，比如能否设置4小时才唤醒？ |
| 答：可以满足配置4个小时唤醒，但是最长时间没有测试。可以自行测试。 |
| ★ 问：如何配置模块进入低功耗状态，定时唤醒的模块? |
| 答：手册里面有相关的AT指令设置方式和说明，属于定时唤醒，但是不是周期性的。 |
| ★ 问：不能修改模块名称，修改成功后用AT指令查询是我所要的名称，但用手机扫描还是”CDEBYTE”这个名称，重新上电无数次发现名称还是没变。 这个模块不能被其它公司的蓝牙模块扫描到，也不能被WIN10电脑扫描到，仅能被我的小米手机扫描到，单角色和多角色模式都试了，就是扫不到，这个模块。 |
| 答：1、电脑需要有BLE功能才能扫描到我们的设备的，一般电脑是经典蓝牙，这个肯定是扫描不到的；2、推荐使用“BLE Deng”APP 软件进行测试；3、请保证电源足够稳定；4、我们的E74目前在小米系列手机；5、蓝牙名称可以修改，APP使用测试软件lightblue；测试软件IOS建议使用lightblue和BLE 助手，Android建议使用BLE deng。 |
| ★ 问： UDP模式下，可以连接上，但是不能通信，发送数据收不到是什么原因呢? |
| 答：可以先检查udp socket配置的端口信息是否与发送方一致；相互发数据试一下。早期版本，需要客服端先往服务器发数据，建议按我们的客户资料升级为最新的版本V1.5可以解决。 |
| ★ 问： 模块有没有性能测试资料？ |
| 答：我们测试了有EVM，频率准确度，谐波杂散，电源适应性和驻波比这些。wifi的吞吐量没有测试过。 |
| ★ 问： 发送数据的AT命令是什么，手册里面没找到 |
| 答：透传模式下，直接发送数据就行。不需要指令。 |
| ★ 问： 模块上的第二引脚，即ADC输入引脚，可不可以用来检测电池电压? |
| 答：可以用来检测电压,检测范围0.0V~1.0V电压;我们用户手册上有详细的说明，请参考用户手册。 |
| ★ 问： 模块上的LED指示灯是电源指示灯还是信号指示灯？ |
| 答：间歇双闪：模块无法连接到 AP 接入点间歇单闪：模块已连接到 AP 接入点，但无法连接到 TCP 服务器熄灭：模块已连接到 AP，并已连上服务器，为状态指示灯；详见产品使用手册。 |
