芯片方案：ESP32-C5
工作频段：2.4G/5GHz
通信距离：280m
天线方式：PCB板载

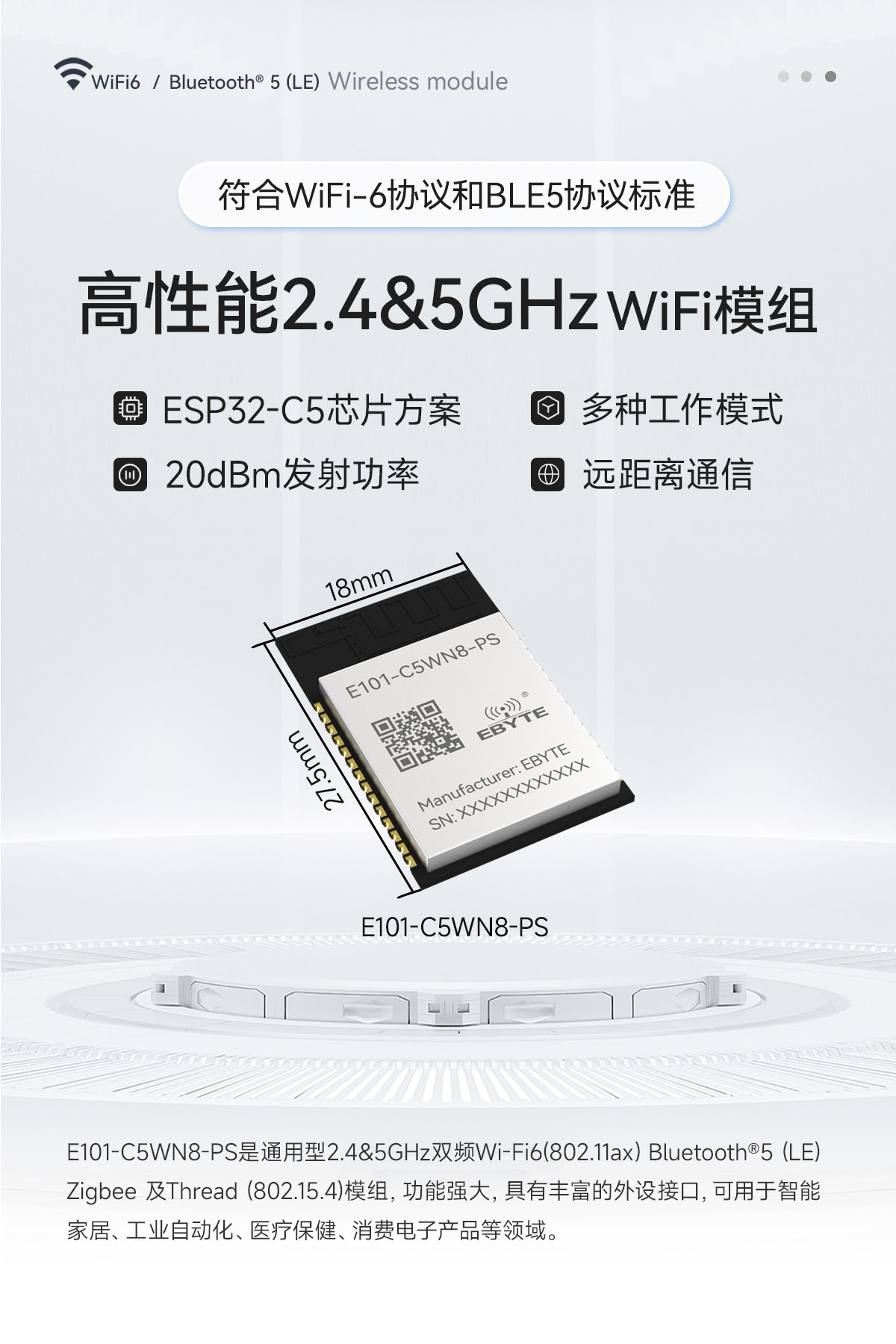

产品尺寸：18*27.5*3.3mm

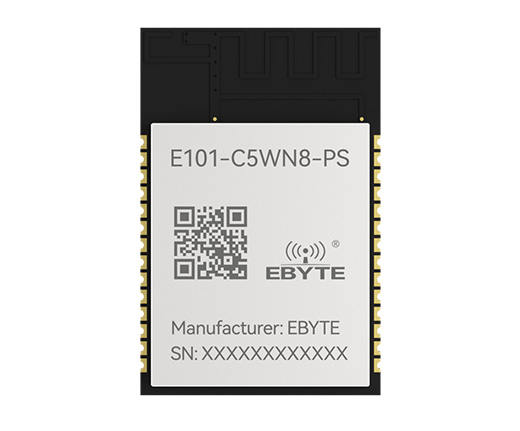

产品简介：E101-C5WN8-PS是基于ESP32-C5系列芯片方案而研发的通用型Wi-Fi6+蓝牙6.0双频WiFi模组，2.4+5GHz双频通信，具有丰富的外设接口，配置8MB嵌入式flash，搭载RISC-V32位单核处理器。芯片集成了丰富的外设，包括GPIO、SPI、并行IO、UART、I2C、I2S、温度传感器、欠压监测器、模拟电压比较器、定时器等，可用于智能家居、工业自动化、医疗保健、消费电子产品等领域。
建议工作参数
| 符号 | 参数 | 最小值 | 典型值 | 最大值 | 单位 |
| VDD | 电源管脚电压 | 3 | 3.3 | 3.6 | V |
| IVDD | 外部电源的供电电流 | 0.5 | — | — | A |
| T | 建议工作温度 | –40 | — | 85 | °C |
| TSTORE | 存储温度 | –40 | — | 105 | °C |

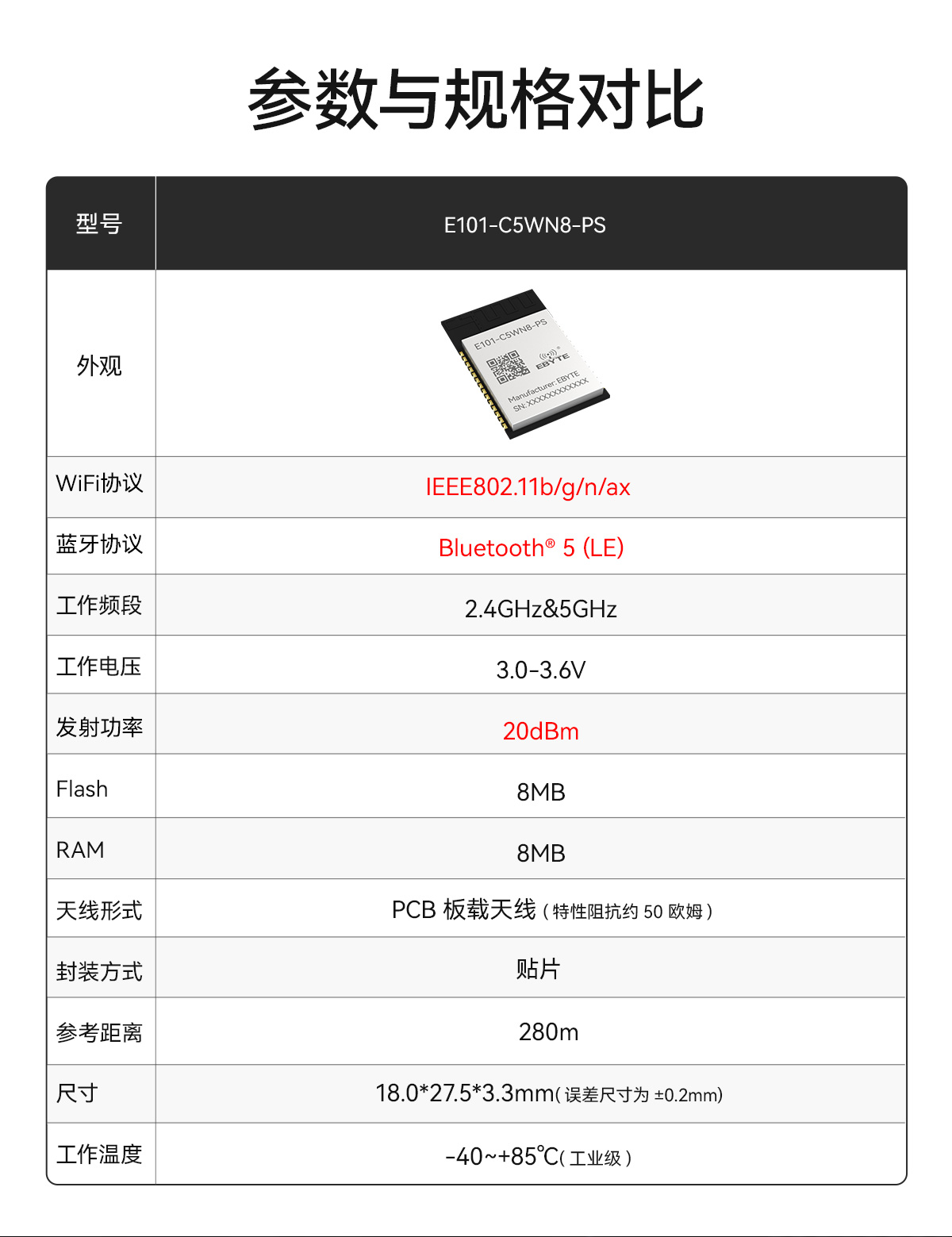

| 模组型号 | 基本参数 | |
| 5GHz工作信道中心频率范围 | 5180~5885 MHz | |
| 2.4GHz工作信道中心频率范围 | 2412~2484MHz | |

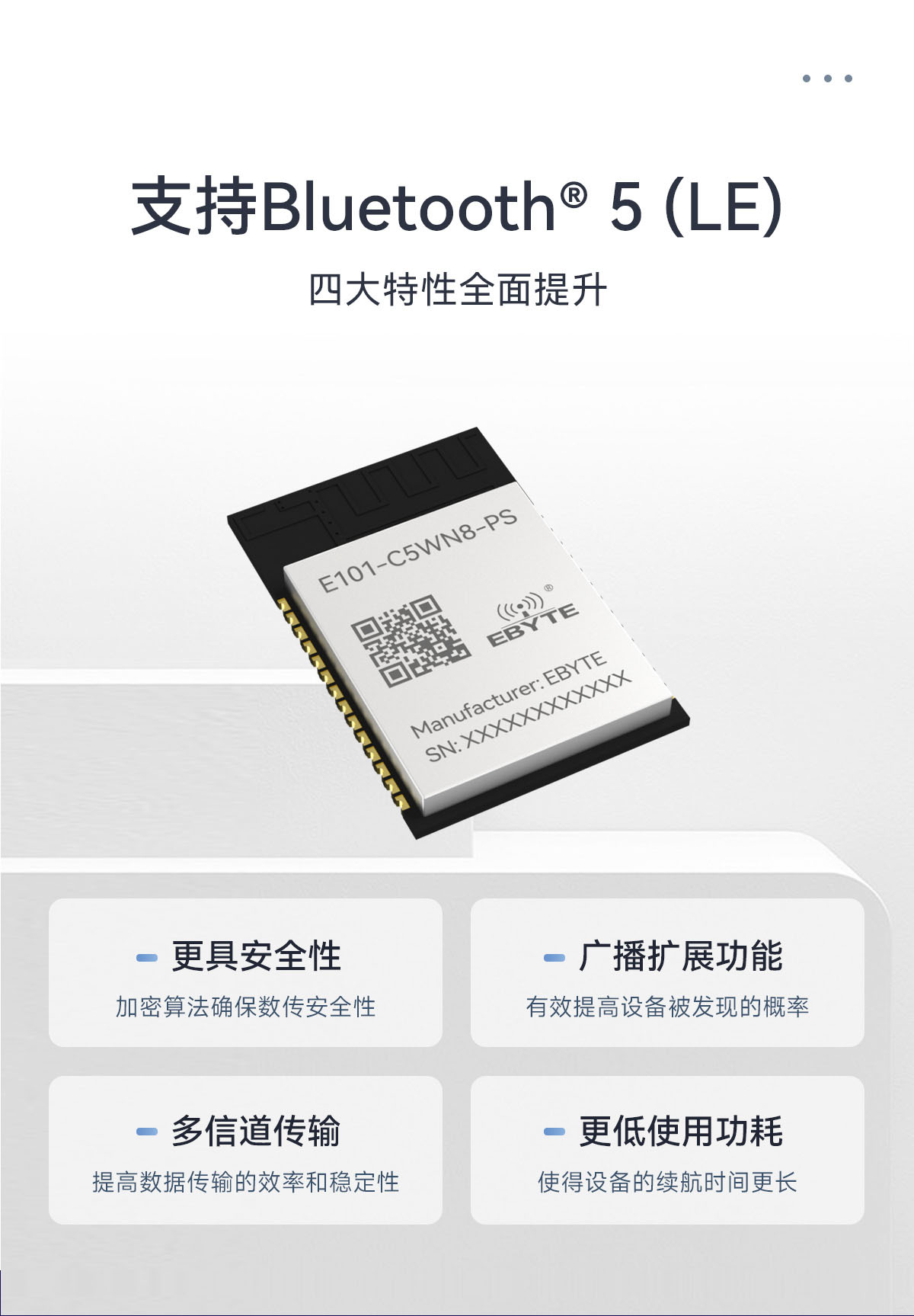

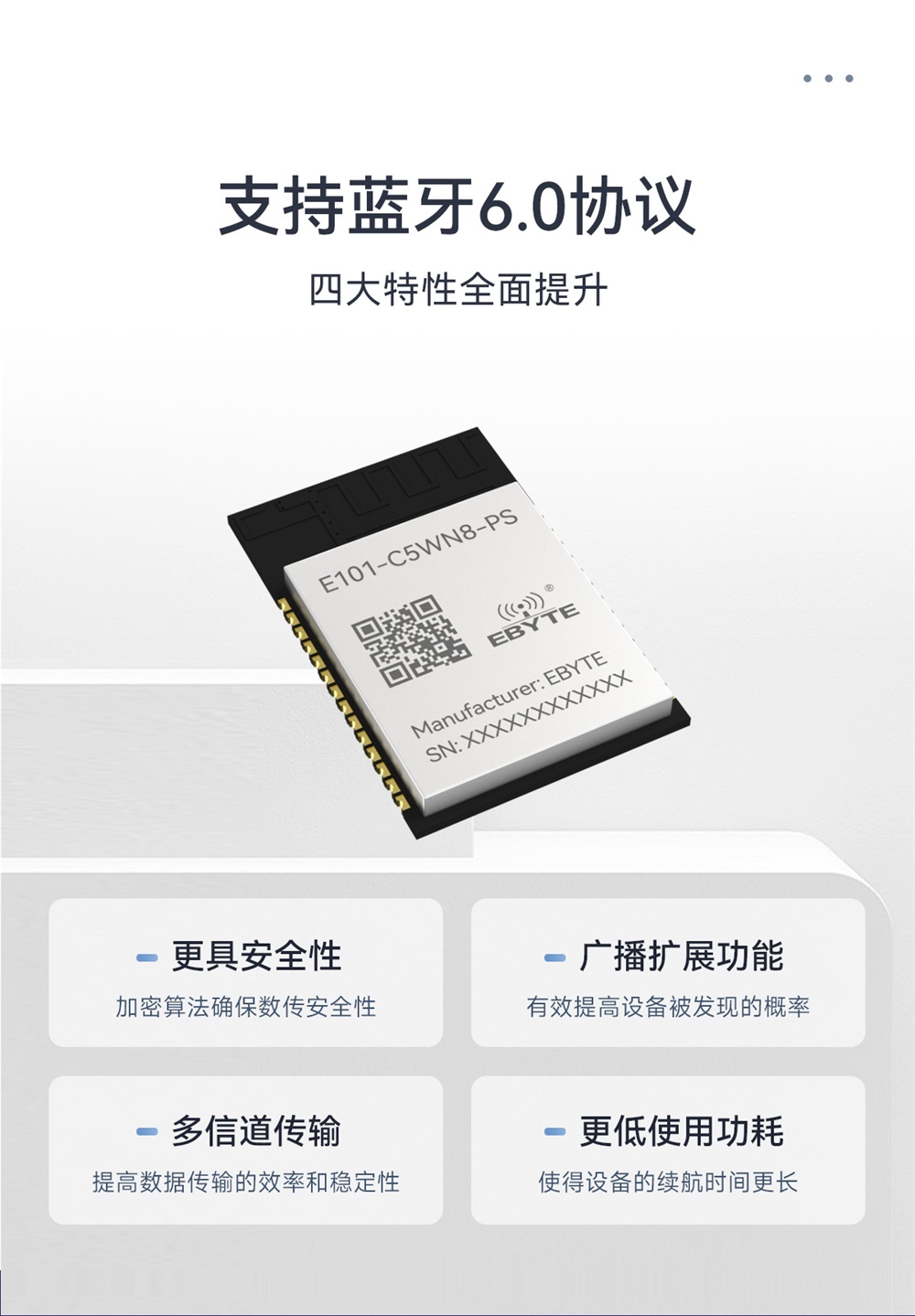

| 蓝牙 | 6 | |

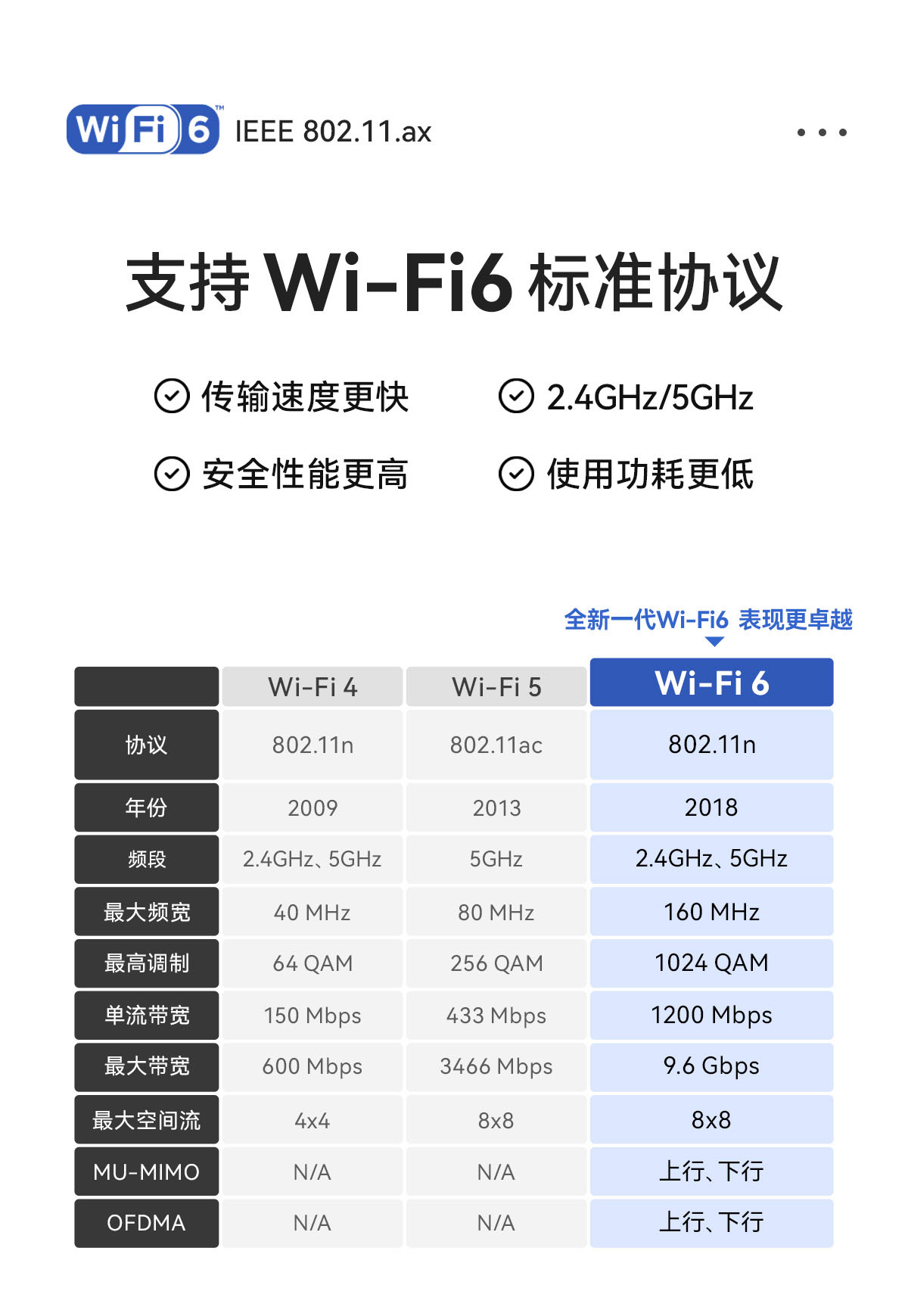

| Wi-Fi | 协议IEEE802.11b/g/n/ax | |
| 芯片型号 | ESP32-C5HR8 | |
| 天线类型 | PCB天线 | |
| 距离 | 模块之间 | 280m |
| FLASH | 8MB（可定制4/16MB） | |
| PSRAM | 8MB | |
直流电气特性(3.3V,25℃)
| 参数 | 说明 | 最小值 | 典型值 | 最大值 | 单位 |
| CIN | 管脚电容 | — | 2 | — | pF |
| VIH | 高电平输入电压 | 0.75 × VDD1 | — | VDD1 + 0.3 | V |
| VIL | 低电平输入电压 | -0.3 | — | 0.25 × VDD | V |
| IIH | 高电平输入电流 | — | — | 50 | nA |
| IIL | 低电平输入电流 | — | — | 50 | nA |
| VOH2 | 高电平输出电压 | 0.8 × VDD1 | — | — | V |
| VOL2 | 低电平输出电压 | — | — | 0.1 × VDD1 | V |
| IOH | 高电平拉电流(VDD1= 3.3V,VOH>= 2.64V, PAD_DRIVER=3) | — | 40 | — | mA |
| IOL | 低电平灌电流(VDD1 =3.3V, VOL= 0.495V, PAD_DRIVER=3) | — | 28 | — | mA |
| RPU | 内部弱上拉电阻 | — | 45 | — | kΩ |
| RPD | 内部弱下拉电阻 | — | 45 | — | kΩ |
| VIH_nRST | 芯片复位释放电压（CHIP_PU 应满足电压范围） | 0.75 × VDD1 | VDD 1 + 0.3 | V | |
| VIL_nRST | 芯片复位电压（CHIP_PU 应满足电压范围） | -0.3 | — | 0.25×VDD1 | V |

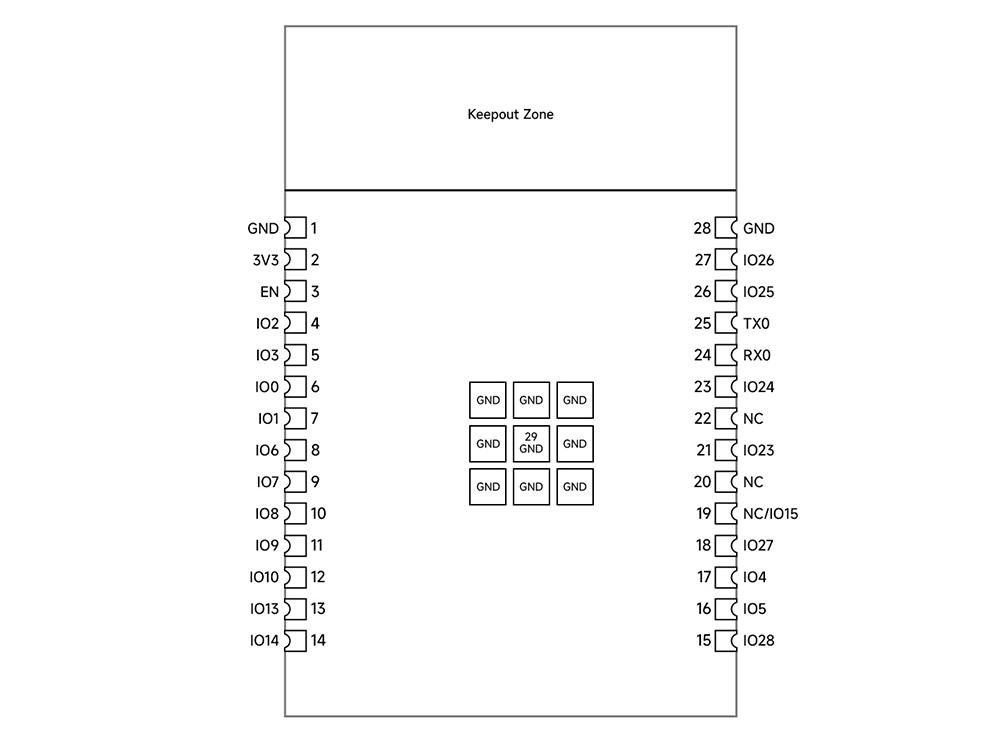

| 名称 | 序号 | 类型 | 功能 |
| GND | 1 | P | 接地 |
| 3V3 | 2 | P | 供电 |
| EN | 3 | I | 高电平：芯片使能； 低电平：芯片关闭； 注意不能让 EN 管脚浮空。 |
| IO2 | 4 | I/O/T | MTMS, GPIO2, LP_GPIO2, LP_UART_RTSN, LP_I2C_SDA, ADC1_CH1, FSPIQ |
| IO3 | 5 | I/O/T | MTDI, GPIO3, LP_GPIO3, LP_UART_CTSN, LP_I2C_SCL, ADC1_CH2 |
| IO0 | 6 | I/O/T | GPIO0, XTAL_32K_P, LP_GPIO0, LP_UART_DTRN |
| IO1 | 7 | I/O/T | GPIO1, XTAL_32K_N, LP_GPIO1, LP_UART_DSRN, ADC1_CH0 |
| IO6 | 8 | I/O/T | GPIO6, LP_GPIO6, ADC1_CH5, FSPICLK |
| IO7 | 9 | I/O/T | GPIO7, LP_GPIO7, FSPID, SDIO_DATA1 |
| IO8 | 10 | I/O/T | GPIO8, PAD_COMP0, SDIO_DATA0 |
| IO9 | 11 | I/O/T | GPIO9, PAD_COMP1, SDIO_CLK |
| IO10 | 12 | I/O/T | GPIO10, FSPICS0, SDIO_CMD |
| IO13 | 13 | I/O/T | GPIO13, USB_D-, SDIO_DATA3 |
| IO14 | 14 | I/O/T | GPIO14, USB_D+, SDIO_DATA2 |
| IO28 | 15 | I/O/T | GPIO28 |
| IO5 | 16 | I/O/T | MTDO, GPIO5, LP_GPIO5, LP_UART_TXD, ADC1_CH4, FSPIWP |
| IO4 | 17 | I/O/T | MTCK, GPIO4, LP_GPIO4, LP_UART_RXD, ADC1_CH3, FSPIHD |
| IO27 | 18 | I/O/T | GPIO27 |
| NC/IO15 | 19 | I/O/T | SPICS1, GPIO153 |
| NC | 20 | - | 空管脚 |
| IO23 | 21 | I/O/T | GPIO23 |
| NC | 22 | - | 空管脚 |
| IO24 | 23 | I/O/T | GPIO24 |
| RX0 | 24 | I/O/T | U0RXD, GPIO12 |
| TX0 | 25 | I/O/T | U0TXD, GPIO11 |
| IO25 | 26 | I/O/T | GPIO25 |
| IO26 | 27 | I/O/T | GPIO26 |
| GND | 28 | P | 接地 |
| EPAD | 29 | P | 接地 |
注：
1、P：电源；I：输入；O：输出；T：可设置为高阻。
2、在集成封装内 SPI PSRAM 的模组中，此管脚已用作 SPI PSRAM 的 SPICS1 ，不可再用于其他功能； 在未集成封装内 SPI PSRAM 的模组中，此管脚可用作 GPIO15。
3、EPAD 可以不焊接到底板，但是焊接到底板的 GND 可以获得更好的散热特性。如果您想将 EPAD 焊接到底板，请确保使用适量焊膏，避免过量焊膏造成模组与底板距离过大，影响管脚与底板之间的贴合。
4、为确保 ESP32-C5芯片上电时的供电正常，EN 管脚处需要增加 RC 延迟电路。RC 通常建议为R=10 kΩ，C=1µF，但具体数值仍需根据模组电源的上电时序和芯片的上电复位时序进行调整。详情上电情况可查看《ESP32-C5芯片手册》。
5、详细引脚及应用，请查看《ESP32-C5 系列芯片技术规格书》和《ESP32-C5 技术参考手册》。
