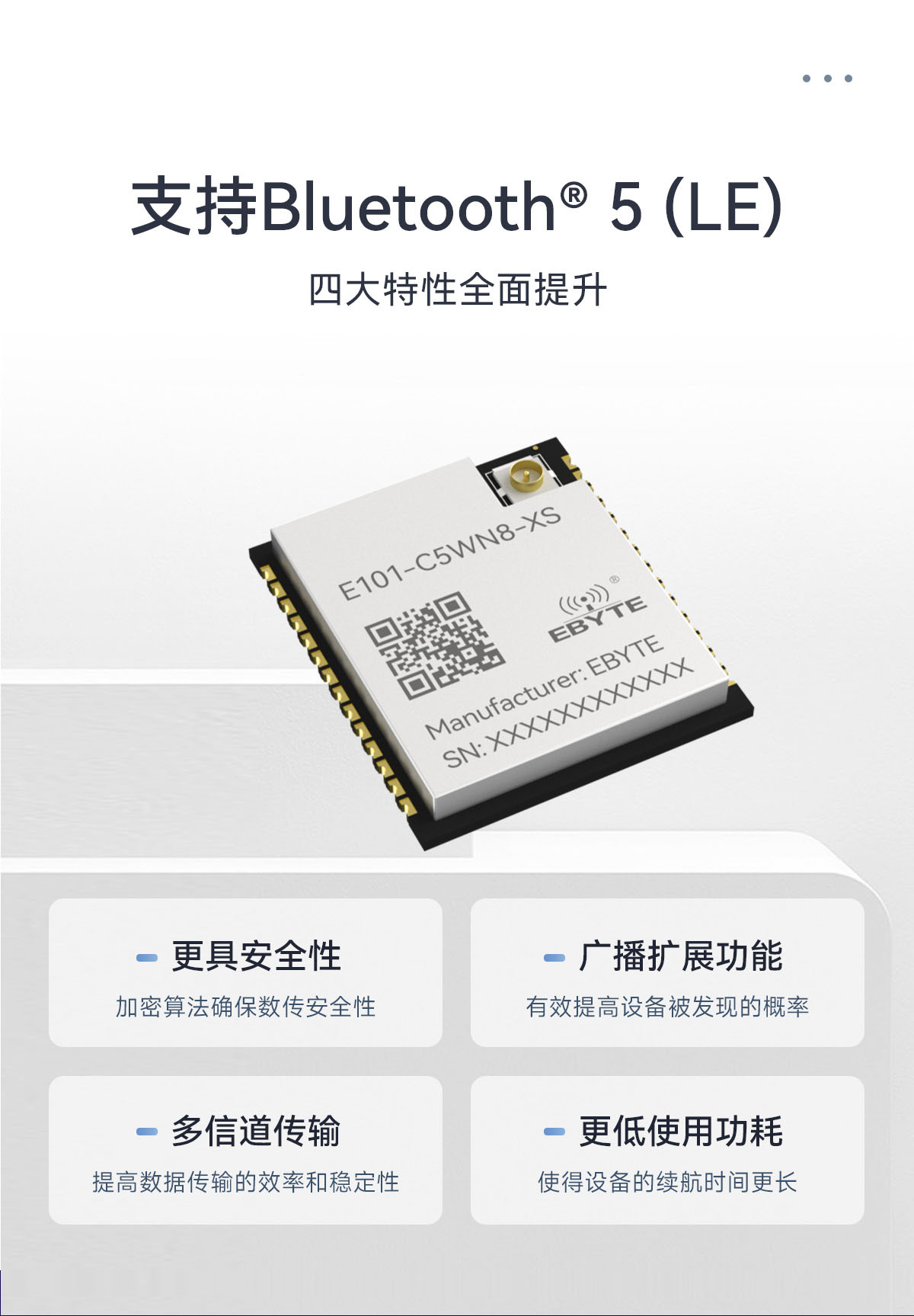

芯片方案：ESP32-C5
工作频段：2.4G/5GHz
通信距离：560m
天线方式：IPEX-1
产品尺寸：18*21.2*3.3mm
产品简介：E101-C5WN8-XS是基于ESP32-C5系列芯片方案而研发的通用型Wi-Fi6+蓝牙6.0双模WiFi模组，2.4+5GHz双频通信，具有丰富的外设接口，配置8MB嵌入式flash，搭载RISC-V32位单核处理器。芯片集成了丰富的外设，包括GPIO、SPI、并行IO、UART、I2C、I2S、温度传感器、欠压监测器、模拟电压比较器、定时器等，可用于智能家居、工业自动化、医疗保健、消费电子产品等领域。
建议工作参数
| 符号 | 参数 | 最小值 | 典型值 | 最大值 | 单位 |
| VDD | 电源管脚电压 | 3 | 3.3 | 3.6 | V |
| IVDD | 外部电源的供电电流 | 0.5 | — | — | A |
| T | 建议工作温度 | –40 | — | 85 | °C |
| TSTORE | 存储温度 | –40 | — | 105 | °C |

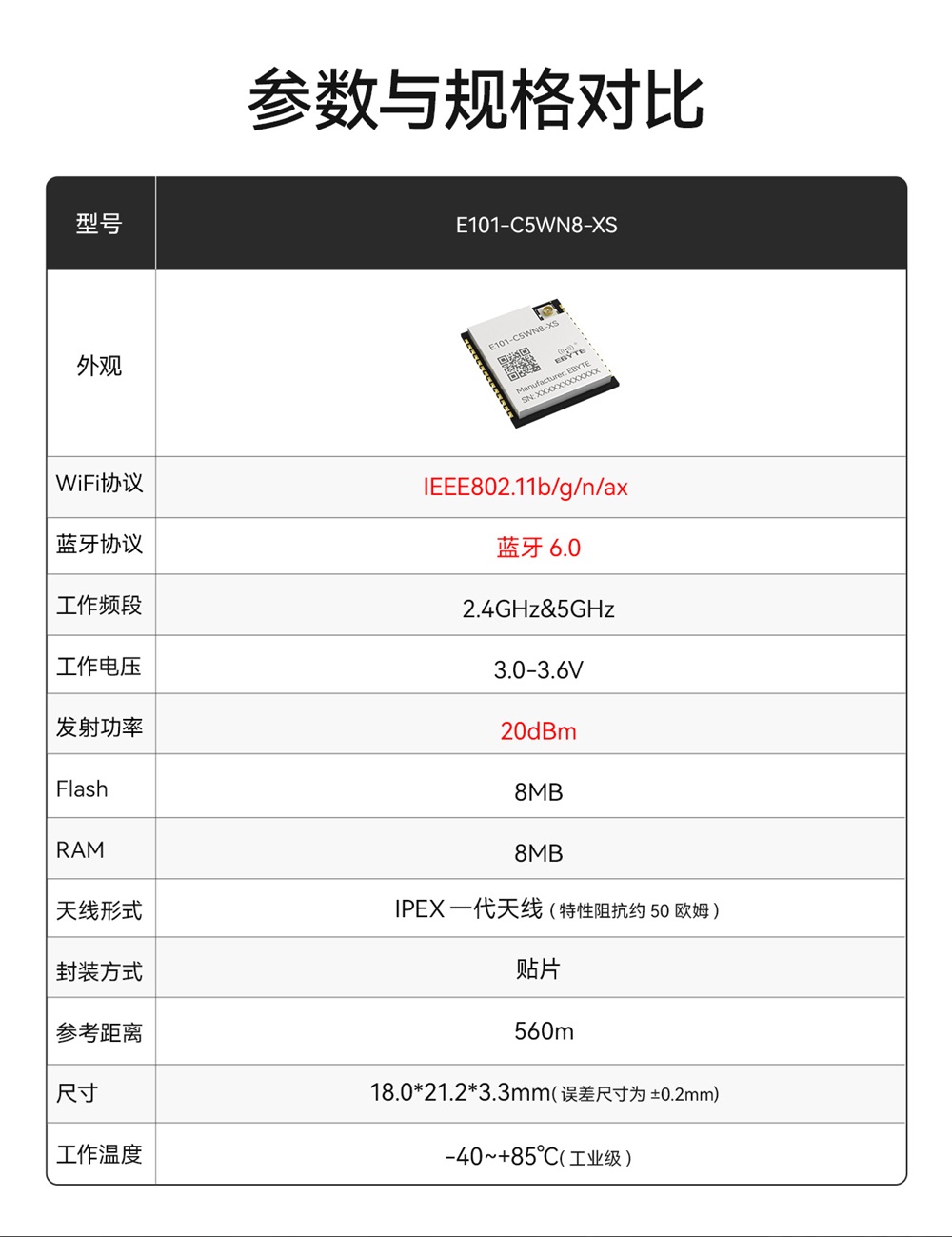

| 模组型号 | 基本参数 | |
| 5GHz工作信道中心频率范围 | 5180~5885 MHz | |
| 2.4GHz工作信道中心频率范围 | 2412~2484MHz | |
| 蓝牙 | 6 | |

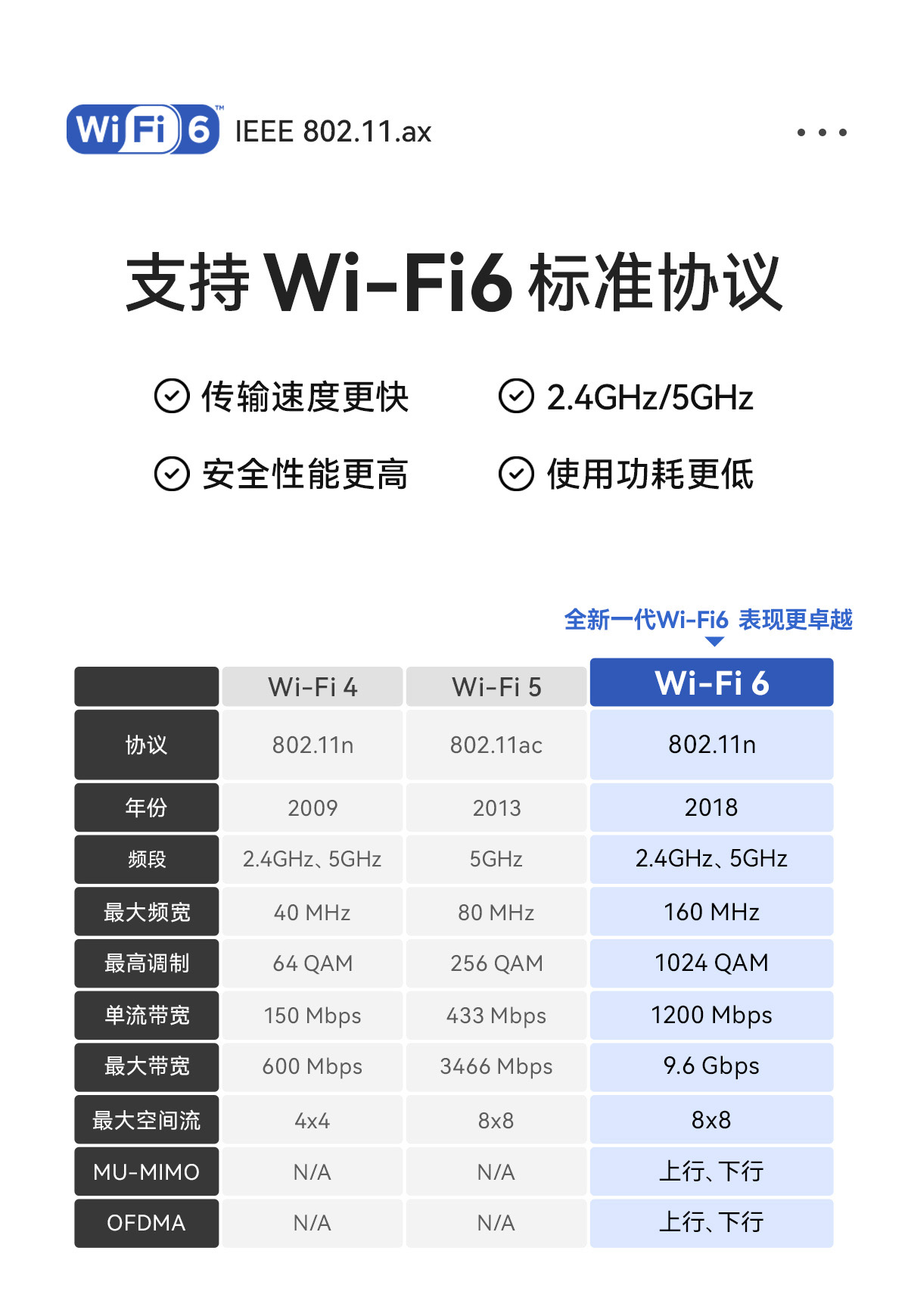

| Wi-Fi | 协议IEEE802.11b/g/n/ax | |
| 芯片型号 | ESP32-C5HR8 | |
| 天线类型 | IPEX-1 | |
| 距离 | 模块之间 | 560m |
| FLASH | 8MB（可定制4/16MB） | |
| PSRAM | 8MB | |
直流电气特性(3.3V,25℃)
| 参数 | 说明 | 最小值 | 典型值 | 最大值 | 单位 |
| CIN | 管脚电容 | — | 2 | — | pF |
| VIH | 高电平输入电压 | 0.75 × VDD1 | — | VDD1 + 0.3 | V |
| VIL | 低电平输入电压 | -0.3 | — | 0.25 × VDD | V |
| IIH | 高电平输入电流 | — | — | 50 | nA |
| IIL | 低电平输入电流 | — | — | 50 | nA |
| VOH2 | 高电平输出电压 | 0.8 × VDD1 | — | — | V |
| VOL2 | 低电平输出电压 | — | — | 0.1 × VDD1 | V |
| IOH | 高电平拉电流(VDD1= 3.3V,VOH>= 2.64V, PAD_DRIVER=3) | — | 40 | — | mA |
| IOL | 低电平灌电流(VDD1 =3.3V, VOL= 0.495V, PAD_DRIVER=3) | — | 28 | — | mA |
| RPU | 内部弱上拉电阻 | — | 45 | — | kΩ |
| RPD | 内部弱下拉电阻 | — | 45 | — | kΩ |
| VIH_nRST | 芯片复位释放电压（CHIP_PU 应满足电压范围） | 0.75 × VDD1 | VDD 1 + 0.3 | V | |
| VIL_nRST | 芯片复位电压（CHIP_PU 应满足电压范围） | -0.3 | — | 0.25×VDD1 | V |
名称 | 序号 | 类型 | 功能 |
GND | 1 | P | 接地 |
3V3 | 2 | P | 供电 |
EN | 3 | I | 高电平：芯片使能；低电平：芯片关闭；注意不能让 EN 管脚浮空。 |
IO2 | 4 | I/O/T | MTMS, GPIO2, LP_GPIO2, LP_UART_RTSN, LP_I2C_SDA, ADC1_CH1, FSPIQ |
IO3 | 5 | I/O/T | MTDI, GPIO3, LP_GPIO3, LP_UART_CTSN, LP_I2C_SCL, ADC1_CH2 |
IO0 | 6 | I/O/T | GPIO0, XTAL_32K_P, LP_GPIO0, LP_UART_DTRN |
IO1 | 7 | I/O/T | GPIO1, XTAL_32K_N, LP_GPIO1, LP_UART_DSRN, ADC1_CH0 |
IO6 | 8 | I/O/T | GPIO6, LP_GPIO6, ADC1_CH5, FSPICLK |
IO7 | 9 | I/O/T | GPIO7, LP_GPIO7, FSPID, SDIO_DATA1 |
IO8 | 10 | I/O/T | GPIO8, PAD_COMP0, SDIO_DATA0 |
IO9 | 11 | I/O/T | GPIO9, PAD_COMP1, SDIO_CLK |
IO10 | 12 | I/O/T | GPIO10, FSPICS0, SDIO_CMD |
IO13 | 13 | I/O/T | GPIO13, USB_D-, SDIO_DATA3 |
IO14 | 14 | I/O/T | GPIO14, USB_D+, SDIO_DATA2 |
IO28 | 15 | I/O/T | GPIO28 |
IO5 | 16 | I/O/T | MTDO, GPIO5, LP_GPIO5, LP_UART_TXD, ADC1_CH4, FSPIWP |
IO4 | 17 | I/O/T | MTCK, GPIO4, LP_GPIO4, LP_UART_RXD, ADC1_CH3, FSPIHD |
IO27 | 18 | I/O/T | GPIO27 |
NC/IO15 | 19 | I/O/T | SPICS1, GPIO153 |
NC | 20 | - | 空管脚 |
IO23 | 21 | I/O/T | GPIO23 |
NC | 22 | - | 空管脚 |
IO24 | 23 | I/O/T | GPIO24 |
RX0 | 24 | I/O/T | U0RXD, GPIO12 |
TX0 | 25 | I/O/T | U0TXD, GPIO11 |
IO25 | 26 | I/O/T | GPIO25 |
IO26 | 27 | I/O/T | GPIO26 |
GND | 28 | P | 接地 |
EPAD | 29 | P | 接地 |
GND | 30 | P | 接地 |
ANT2 | 31 | I/O | 射频输入和输出，目前为禁用状态。 |
GND | 32 | P | 接地 |
注：
1、P：电源；I：输入；O：输出；T：可设置为高阻。
2、在集成封装内 SPI PSRAM 的模组中，此管脚已用作 SPI PSRAM 的 SPICS1 ，不可再用于其他功能； 在未集成封装内 SPI PSRAM 的模组中，此管脚可用作 GPIO15。
3、EPAD 可以不焊接到底板，但是焊接到底板的 GND 可以获得更好的散热特性。如果您想将 EPAD 焊接到底板，请确保使用适量焊膏，避免过量焊膏造成模组与底板距离过大，影响管脚与底板之间的贴合。
4、为确保 ESP32-C5芯片上电时的供电正常，EN 管脚处需要增加 RC 延迟电路。RC 通常建议为R=10 kΩ，C=1µF，但具体数值仍需根据模组电源的上电时序和芯片的上电复位时序进行调整。详情上电情况可查看《ESP32-C5芯片手册》。
详细引脚及应用，请查看《ESP32-C5 系列芯片技术规格书》和《ESP32-C5 技术参考手册》。
| 批量采购/定制产品 |
| 【销售专线】：4000-330-990 7x24小时销售服务热线 |
| 【联系邮箱】：support@cdebyte.com |
| 技术咨询 |
| 【在线提交】：https://www.ebyte.com/apple-technology.html |
| 【联系邮箱】：support@cdebyte.com |
| 常见问题 |
| ★ 问：两个WIFI电台之间是否可以直接通信；如果可以需要怎么样配置。 |

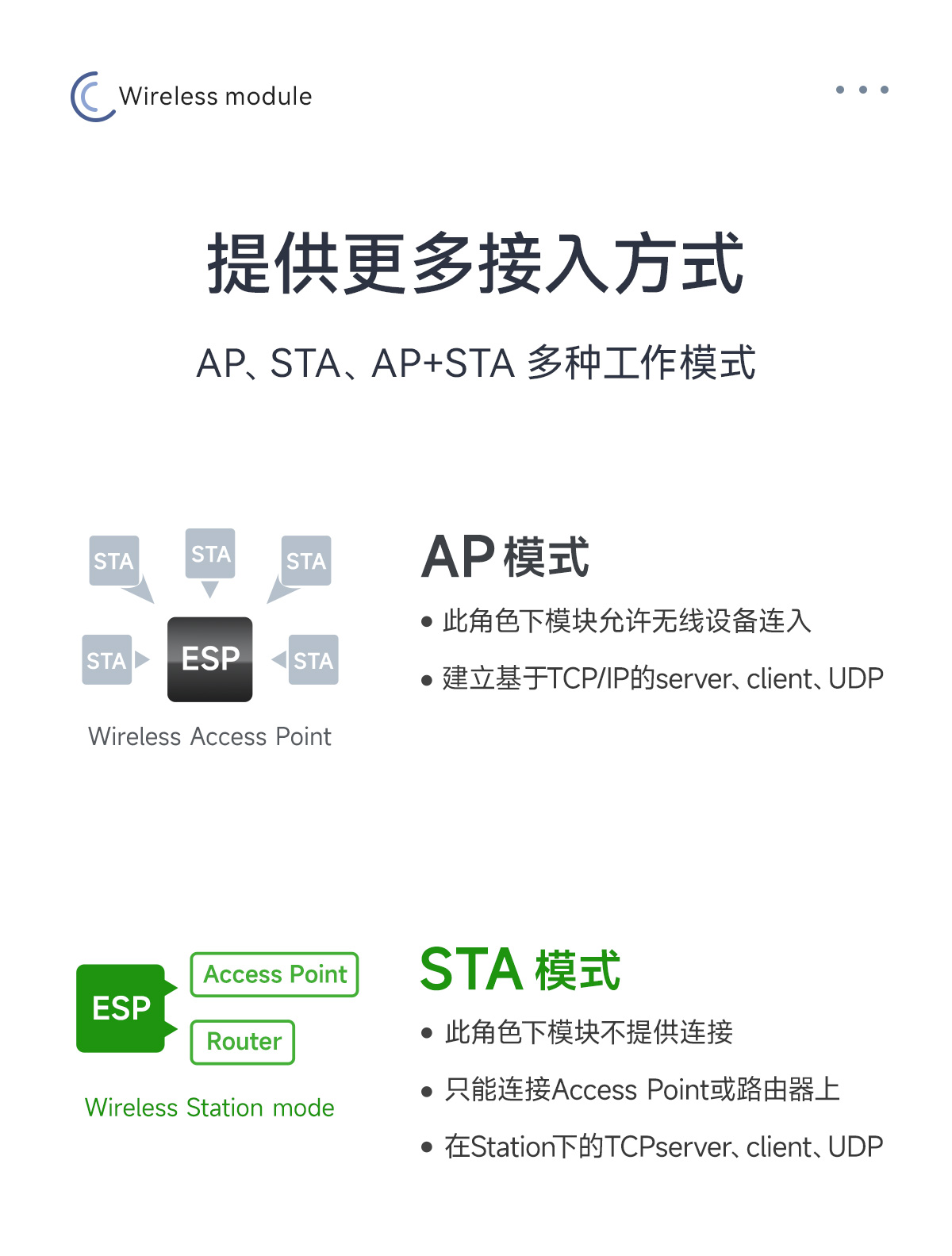

| 答：可以 ；一个配置为Station一个作为AP连上就通怎么设置为APSTATION手册上有,包括怎么连接都有详细说明。 |
| ★ 问：请问是否支持mqtt 或者 azure? 若不能，有无办法做到？ |
| 答：mqtt和azure属于物联网上层协议引用，客户可以在E103-W02上实现协议内容 |
| ★ 问：请问模块引脚是否兼容ESP-12？Flash是多大呢？ |
| 答：我们E103-W01引脚与ESP-12F兼容，我们外挂的flash大小为1MB。 |
| ★ 问：用一百个模块用在设备上 实现穿数据到服务器可以实现吗? |
| 答：可以的。 |
| ★ 问：模块连接路由器，路由器连接外网，用WIFI模块不能ping通外网IP是什么原因? |
| 答：不可以ping外网的。 |
| ★ 问：模块被自动唤醒前最长能设置多久睡眠时间，比如能否设置4小时才唤醒？ |
| 答：可以满足配置4个小时唤醒，但是最长时间没有测试。可以自行测试。 |
| ★ 问：如何配置模块进入低功耗状态，定时唤醒的模块? |
| 答：手册里面有相关的AT指令设置方式和说明，属于定时唤醒，但是不是周期性的。 |
| ★ 问：不能修改模块名称，修改成功后用AT指令查询是我所要的名称，但用手机扫描还是”CDEBYTE”这个名称，重新上电无数次发现名称还是没变。 这个模块不能被其它公司的蓝牙模块扫描到，也不能被WIN10电脑扫描到，仅能被我的小米手机扫描到，单角色和多角色模式都试了，就是扫不到，这个模块。 |
| 答：1、电脑需要有BLE功能才能扫描到我们的设备的，一般电脑是经典蓝牙，这个肯定是扫描不到的；2、推荐使用“BLE Deng”APP 软件进行测试；3、请保证电源足够稳定；4、我们的E74目前在小米系列手机；5、蓝牙名称可以修改，APP使用测试软件lightblue；测试软件IOS建议使用lightblue和BLE 助手，Android建议使用BLE deng。 |
| ★ 问： UDP模式下，可以连接上，但是不能通信，发送数据收不到是什么原因呢? |
| 答：可以先检查udp socket配置的端口信息是否与发送方一致；相互发数据试一下。早期版本，需要客服端先往服务器发数据，建议按我们的客户资料升级为最新的版本V1.5可以解决。 |
| ★ 问： 模块有没有性能测试资料？ |
| 答：我们测试了有EVM，频率准确度，谐波杂散，电源适应性和驻波比这些。wifi的吞吐量没有测试过。 |
| ★ 问： 发送数据的AT命令是什么，手册里面没找到 |
| 答：透传模式下，直接发送数据就行。不需要指令。 |
| ★ 问： 模块上的第二引脚，即ADC输入引脚，可不可以用来检测电池电压? |
| 答：可以用来检测电压,检测范围0.0V~1.0V电压;我们用户手册上有详细的说明，请参考用户手册。 |
| ★ 问： 模块上的LED指示灯是电源指示灯还是信号指示灯？ |
| 答：间歇双闪：模块无法连接到 AP 接入点间歇单闪：模块已连接到 AP 接入点，但无法连接到 TCP 服务器熄灭：模块已连接到 AP，并已连上服务器，为状态指示灯；详见产品使用手册。 |
| 产品 型号 | 接口类型 | 芯片方案 | 工作频率 Hz | 发射功率 dBm | 通信距离 km | 通信协议 | 天线形式 | 产品尺寸 mm | 功能特点 | 技术 手册 | 样品 购买 |
|---|---|---|---|---|---|---|---|---|---|---|---|

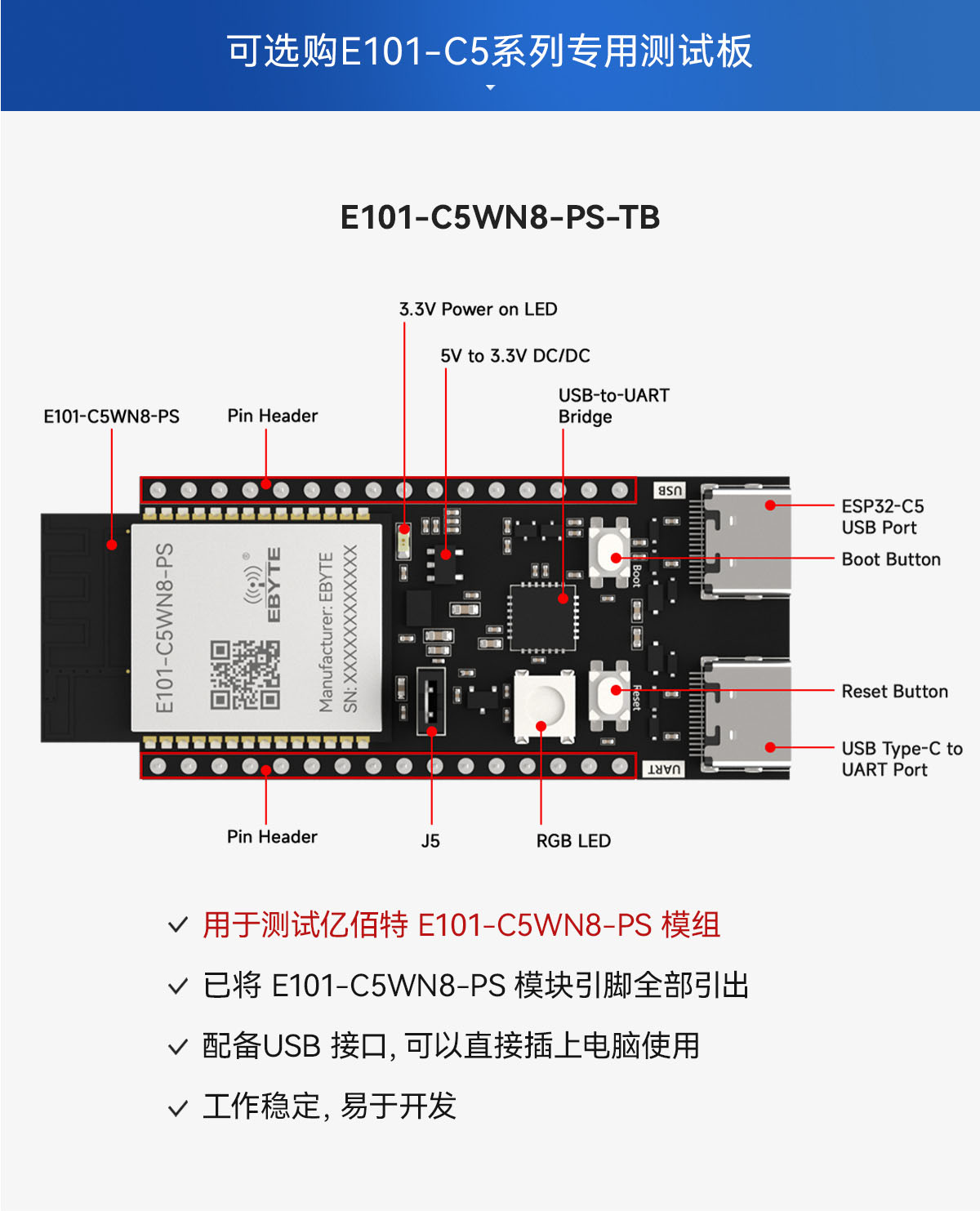

| E101-C5WN8-PS-TB | USB | ESP32-C5 | - | - | - | - | - | 52.9*25.4 | E101-C5WN8-PS系列双频WiFi模组的测试评估套件 | ||
