通信接口：USB/RS485/RS232/TTL
芯片方案：FT232H
工作电压：DC 5V
产品尺寸：113*72*34mm
产品简介：E810-U15H是一款高速率USB-RS-232/RS-422/RS-485/TTL转换接口器最高支12M串口速率无需外加电源能够将USB信号转换为RS-232/RS-422/RS-485/3.3V/5V TTL信号,每个接口均提供浪涌保护。E810-U15H接口转换器可以为点对点、点对多的通信提供可靠的连接，点到多点每台转换器可允许连接128个RS-422或RS-485接口设备,设备带有电源指示灯及数据流量指示灯可供观察设备状态情况,支持的通讯方式有USB到RS-232、RS-422RS-485TTL之间的数据转换。
| USB协议标准 | USB2.0，向下兼容USB1.0、USB1.1 |
| USB接口标准 | type-c接口 |
| RS-232接口标准 | 标准DB9公头，全双工 2: RXD 3: TXD5:GND |
| RS-485接口标准 | 2P 5.08mm接线端子，半双工 |
| RS-422接口标准 | 4P5.08mm接线端子，全双工 |
| TTL接口标准 | 4P 5.08mm接线端子，兼容3.3V与5V电平 |
| 电源输出 | 2P 5.08mm接线端子，5V，最大输出电流100mA |
| 隔离电压 | 3KV |
| 静电防护等级 | 接触4KV，空气8KV |
| 脉冲浪涌 | 差模1KV，共模2KV |
| 防护等级 | 工业EMC3级 |
| 波特率范围 | RS-485/422: 110~12Mbps |
| TTL: 110~12Mbps | |
| RS-232: 110~460800bps | |
| 支持自适应波特率 | |
| 产品尺寸 | 113x72x34mm |
| 产品重量 | 120+5g |

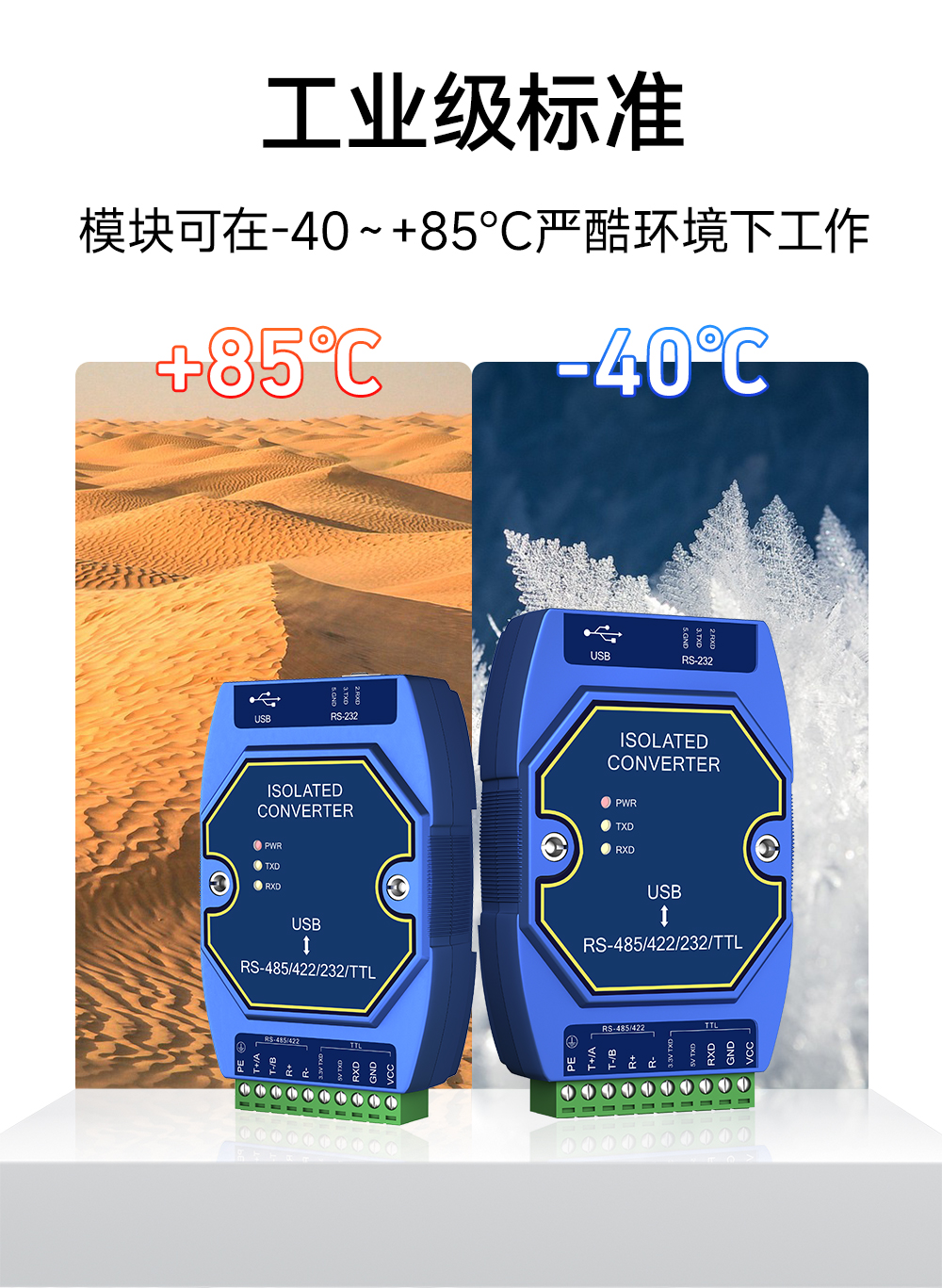

| 工作温湿度 | -40~+85°C5%~95%RH(无凝露) |
| 存储温湿度 | -40~+105C、5%~95%RH (无凝露) |

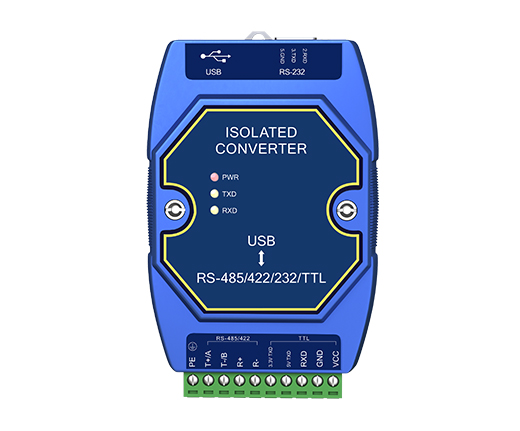

| 序号 | 名称 | 接口说明 |
| 1 | PWR | 电源指示灯，红色，通电即亮 |
| 2 | TXD | 数据发送指示灯，黄色，USB发送数据时闪烁 |
| 3 | RXD | 数据接收指示灯，黄色，USB接收数据时闪烁 |
| 4 | EARTH | 接地端子，可与大地连接 |
| 5 | T+/A | RS422T+端子，作为RS422使用时用户设备的R+端:作为485使用时连接用户设备A端 |
| 6 | T-/8 | RS422T-端子，作为RS422使用时连接用户设备的R-端;作为485使用时连接用户设备B端 |
| 7 | R+ | RS422 R+端子，作为RS422使用时连接用户设备的T+端 |
| 8 | R- | RS422 R-端子，作为RS422使用时连接用户设备的T-端 |
| 9 | 3.3V TXD | TTL3.3V TXD接口，连接其余TTL接口设备RXD接口 |
| 10 | 5V TXD | TTL 5V TXD接口，连接其余TTL接口设备RXD接口 |
| 11 | RXD | TTL RXD接口，连接其余TTL接口设备TXD接口;支持3.3V与5V自适应 |
| 12 | GND | 电源输出负极接口或数字地信号接口，可与VCC结合使用 |
| 13 | VCC | 电源输出正极接口，最大输出5V 100mA电流 |
| 14 | RS232 | DB9公头，2脚为RXD接口，3脚为TXD接口，5脚为GND接口 |
| 15 | UsB | 标准Type-C接口 |
