| 参数名称 | 参数值 | 描述 |
| 通用参数 | 数据接口 | RS-485 接口 |
| 波特率 | 300~230400，支持自定义波特率 | |
| 工作电压 | DC 9~40V | |
| 防护等级 | 工业 EMC3 级 | |
| 隔离电压 | 1.5KV | |
| 静电防护等级 | 接触 4 KV，空气 8KV | |
| 脉冲浪涌 | 差模 1KV，共模 2KV | |
| 工作温湿度 | -40~85℃、5%~95%（无凝露） | |
| 存储温湿度 | -40~105℃、5%~95%（无凝露） | |
| 接地端子 | 支持 | |

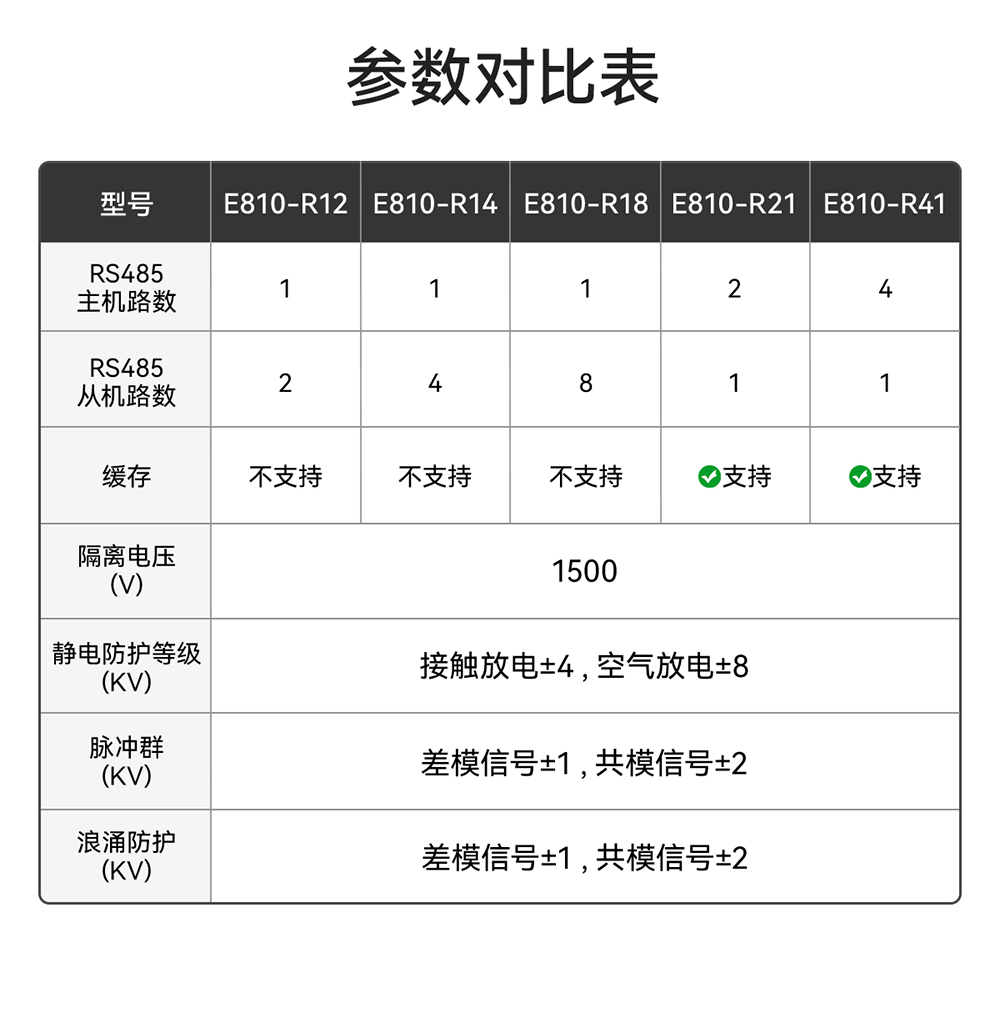

| 差异参数 | 扩展路数 | E810-R12:2 路 RS-485 |
| E810-R14:4 路 RS-485 | ||
| E810-R18:8 路 RS-485 | ||
| 产品尺寸 | E810-R12:100×54×32mm | |
| E810-R14:120×72×34mm | ||
| E810-R18:120×72×34mm | ||
| 产品重量 | E810-R12:70±5g | |
| E810-R14:120±5g | ||
| E810-R18:120±5g | ||
| 接口标准 | E810-R12:5.08mm 铜脚接插端子 | |
| E810-R14:5.08mm 插拔式端子 | ||
| E810-R18:3.81mm 插拔式端子 |

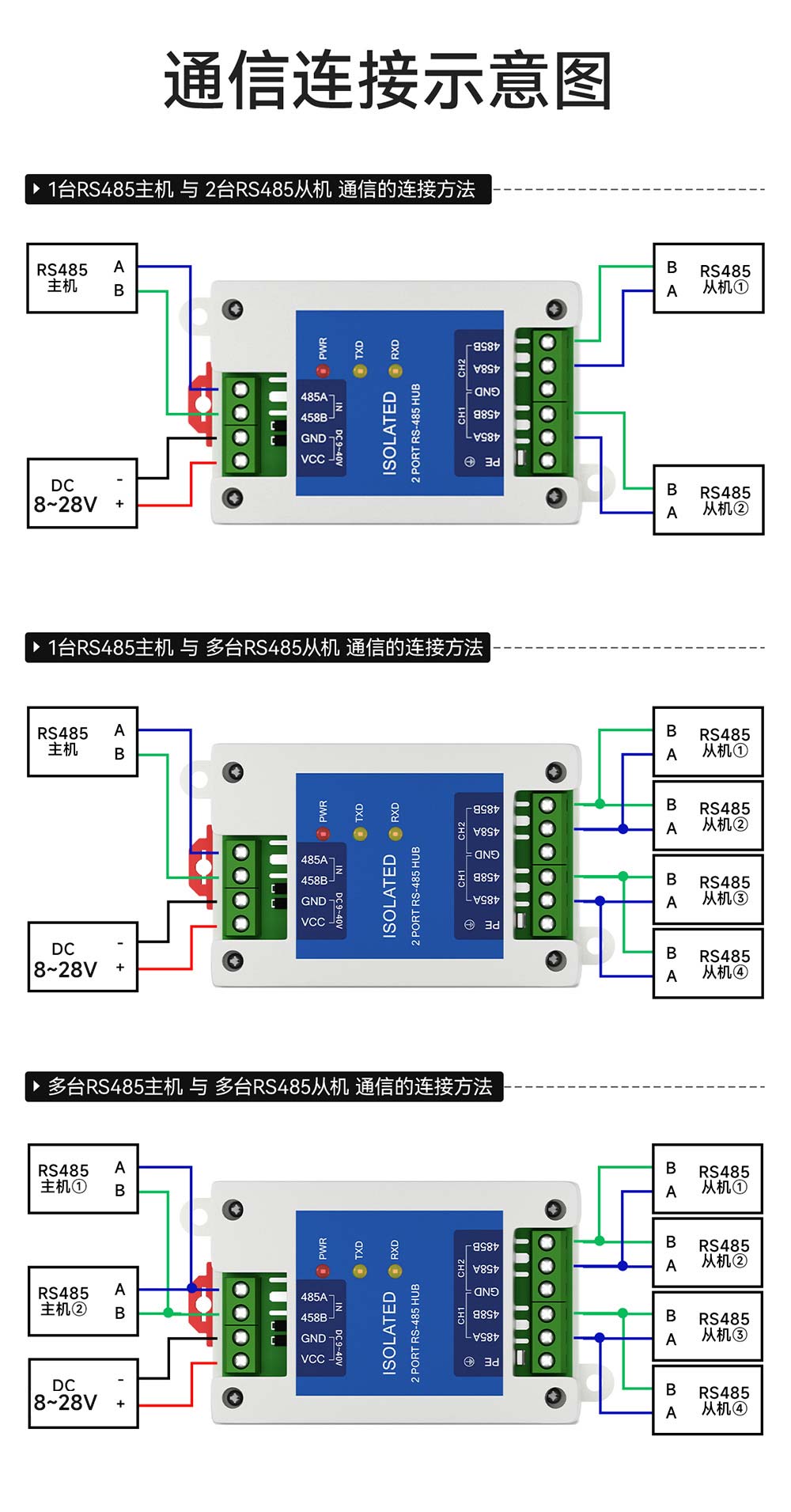

| 序号 | 名称 | 说明 |
| 1 | PE | 5.08mm 接线端子，接大地端子 |
| 2 | CH1-485A | 5.08mm 接线端子，CH1 输出端 A 接口 |
| 3 | CH1-485B | 5.08mm 接线端子，CH1 输出端 B 接口 |
| 4 | GND | 5.08mm 接线端子，输出端数字信号地 |
| 5 | CH2-485A | 5.08mm 接线端子，CH2 输出端 A 接口 |
| 6 | CH2-485B | 5.08mm 接线端子，CH2 输出端 B 接口 |
| 7 | IN-485A | 5.08mm 接线端子，RS485 输入端 A 接口 |
| 8 | IN-485B | 5.08mm 接线端子，RS485 输入端 B 接口 |
| 9 | DC 9~40V-GND | 5.08mm 接线端子，电源地，与数字信号地不互通 |
| 10 | DC 9~40V-VCC | 5.08mm 接线端子，电源输入正极 |
| 11 | LED-PWR | 电源指示灯 |
| 12 | LED-TXD | 主串口数据发送指示灯 |
| 13 | LED-RXD | 主串口数据接收指示灯 |
