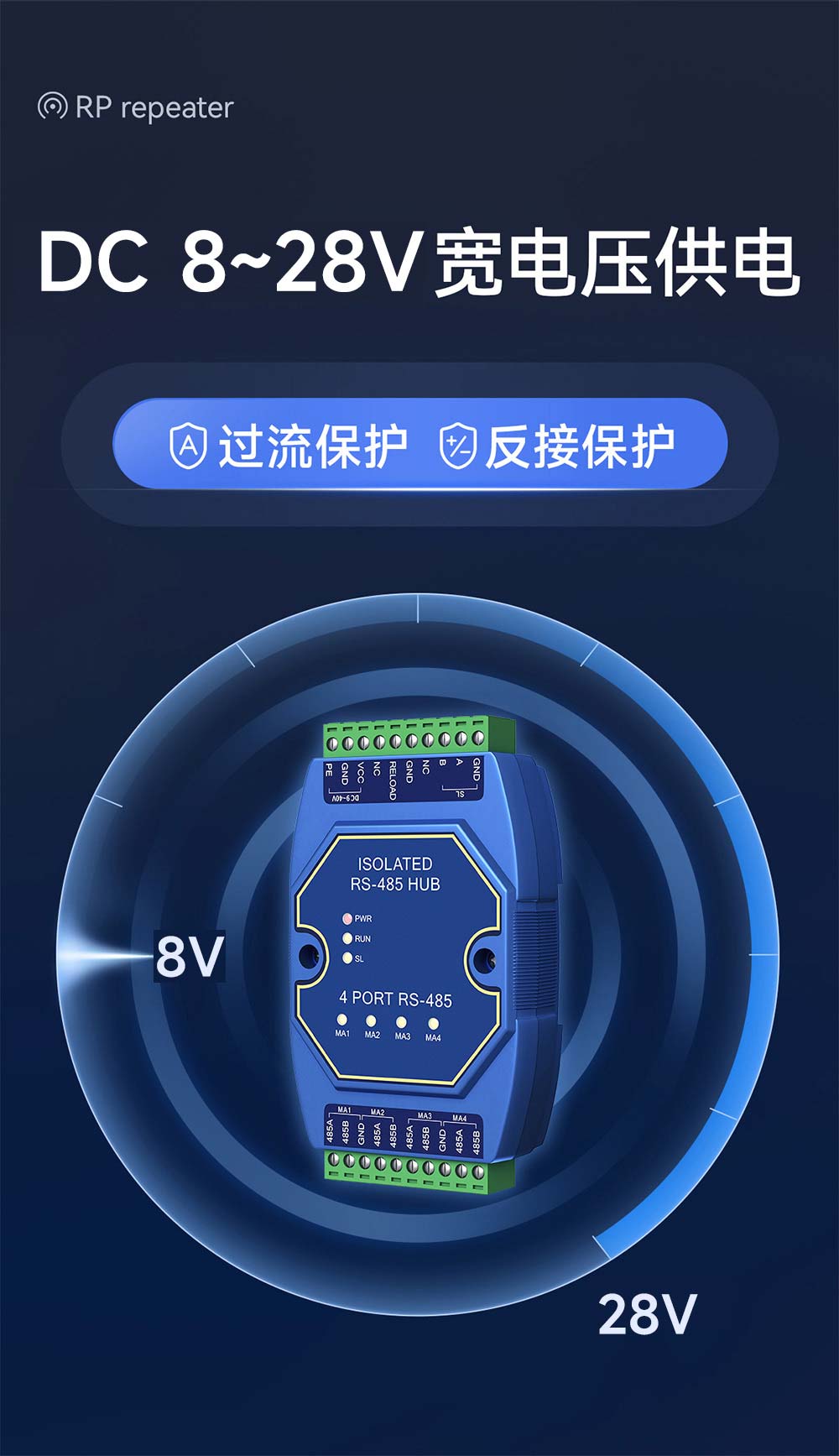

E810-R41 工业级隔离型RS485集线器

数据接口:RS485

工作电压:DC 9~40V

防护等级:工业EMC3级

产品尺寸:120*72*34mm

产品简介:E810-R41是一款支持4路RS-485转1路RS-485的缓存型隔离工业级RS485中继器。RS485中继器是支持2路RS-485主站设备,1路RS-485从站设备的RS485集线器通信设备。釆用光电隔离技术保护主站与从栈设备不被干扰。电路采用EMC三级标准进行设计,能有效隔离雷击、静电对设备造成的危害。无需配置,主站和从站接口之间透明数据传输。

E810-R41 工业级隔离型RS485集线器 (1)
E810-R41 工业级隔离型RS485集线器 (2)
E810-R41 工业级隔离型RS485集线器 (3)
E810-R41 工业级隔离型RS485集线器 (4)
E810-R41 工业级隔离型RS485集线器 (5)
E810-R41 工业级隔离型RS485集线器 (6)
E810-R41 工业级隔离型RS485集线器 (7)
E810-R41 工业级隔离型RS485集线器 (8)
E810-R41 工业级隔离型RS485集线器 (9)
E810-R41 工业级隔离型RS485集线器 (10)
E810-R41 工业级隔离型RS485集线器 (11)
E810-R41 工业级隔离型RS485集线器 (12)
E810-R41 工业级隔离型RS485集线器 (13)

参数名称参数值描述
通用参数数据接口RS-485 接口
波特率1200~115200bps
数据位8 位
停止位1/2 位
校验位None/Odd/Even
存储空间单路主机 3k Byte
工作电压DC 9~40V
防护等级工业 EMC3 级
隔离电压1.5KV
静电防护等级接触 4 KV,空气 8KV
脉冲浪涌差模 1KV,共模 2KV
工作温湿度-40~85℃、5%~95%(无凝露)
存储温湿度-40~105℃、5%~95%(无凝露)
接地端子支持
差异参数扩展路数2 路 RS-485 主机
产品尺寸120×72×34mm
产品重量120±5g
接口标准5.08mm 插拔式端子


接口定义


序号名称说明
1MA1-485A5.08mm 接线端子,MA1-485-A 接口
2MA1-485B5.08mm 接线端子,MA1-485-B 接口
3GND5.08mm 接线端子,输出端数字信号地
4MA2-485A5.08mm 接线端子,MA1-485-A 接口
5MA2-485B5.08mm 接线端子,MA1-485-B 接口
6MA3-485A5.08mm 接线端子,MA1-485-A 接口
7MA3-485B5.08mm 接线端子,MA1-485-B 接口
8GND5.08mm 接线端子,输出端数字信号地
9MA4-485A5.08mm 接线端子,MA1-485-A 接口
10MA4-485B5.08mm 接线端子,MA1-485-B 接口
11SL-GND5.08mm 接线端子,输出端数字信号地
12SL-485A5.08mm 接线端子,SL-485-A 接口
13SL-485B5.08mm 接线端子,SL-485-B 接口
14NC暂未开放
15GND5.08mm 接线端子,数字信号地
16RELOAD5.08mm 接线端子,恢复出厂设置,拉低 5-10 秒生效
17NC暂未开放
18DC 9~40V-VCC5.08mm 接线端子,电源输入正极
19DC 9~40V-GND5.08mm 接线端子,电源地,与数字信号地不互通
20PE5.08mm 接线端子,接大地端子
21LED-PWR电源指示灯
22LED-RUN运行指示灯,正常工作为闪烁,进入配置后常亮
23LED-SL从接口数据收发指示灯,有数据交互时闪烁
24LED-MA1主接口 1 数据收发指示灯,有数据交互时闪烁
25LED-MA2主接口 2 数据收发指示灯,有数据交互时闪烁
26LED-MA3主接口 3 数据收发指示灯,有数据交互时闪烁
27LED-MA4主接口 4 数据收发指示灯,有数据交互时闪烁
