| 序号 | 参数名称 | 参数值 |
| 1 | 模块尺寸 | 66 * 66 *21.6mm |
| 2 | 平均重量 | 79±1g |
| 3 | PCB工艺 | 2层板，无铅工艺，机贴 |
| 4 | 接口方式 | RS485/RS232：1*5*3.81mm，压线方式 |
| 5 | 供电电压 | 8~28V DC，注意：高于28V会导致模块永久损坏 |
| 6 | 串口标准 | 1200~256000bps |
| 7 | 串口通信电平 | 3.3V，若接5V，需电平转换 |
| 8 | 网口规格 | RJ45，10/100Mbps |
| 9 | 网络协议 | IP、 TCP/UDP、ARP、 ICMP、 IPV4 |
| 10 | IP 获取方式 | 静态 IP、 DHCP |
| 11 | 域名解析 | 支持 |
| 12 | 用户配置 | 上位机软件配置、AT指令配置 |

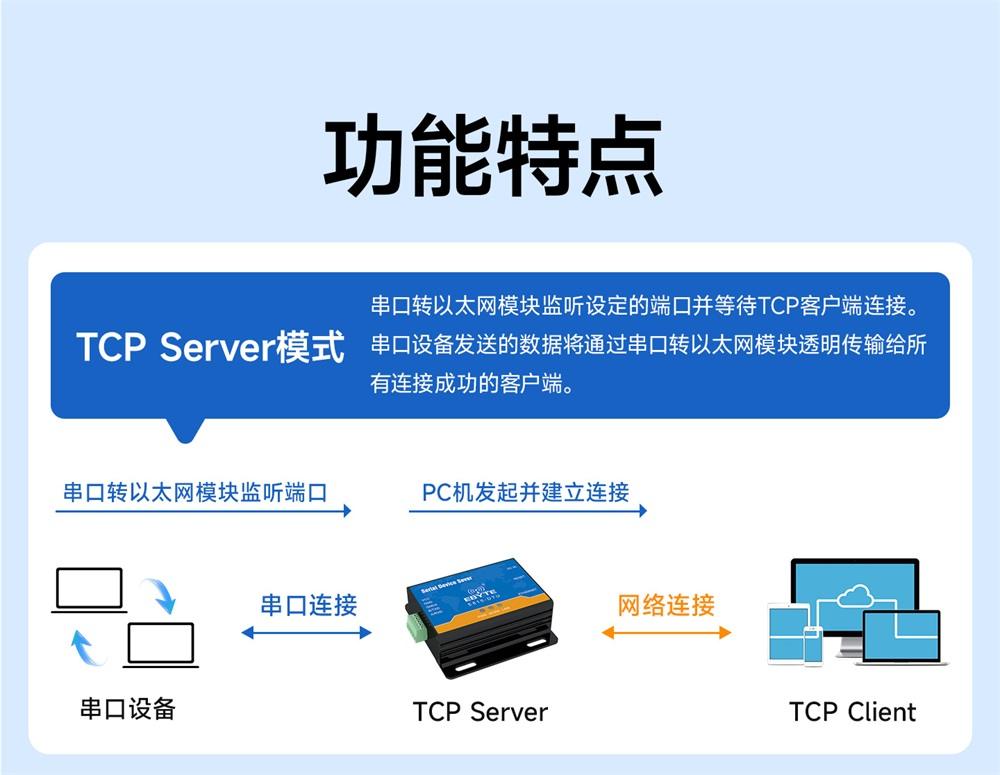

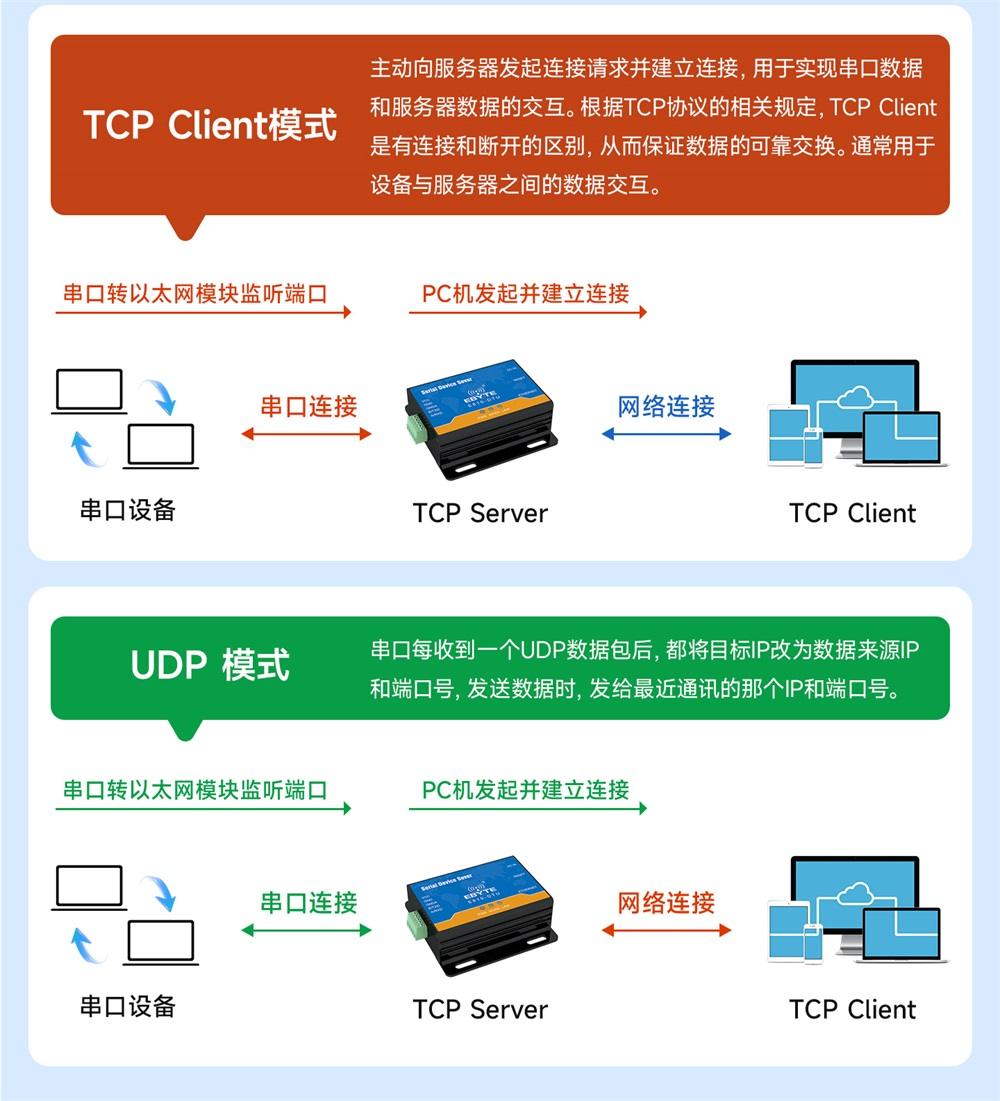

| 13 | 简单透传方式 | TCP Server 、TCP Client 、 UDP Server 、 UDP Client |
| 14 | TCP Server 连接 | 支持最多6 路 TCP 连接 |
| 15 | 配套软件 | 参数配置软件 |
| 16 | 打包机制 | 200字节打包长度 |
| 17 | 工作电流 | 77.0314mA@12V(RS485) ，74.5635mA@12V(RS232) |

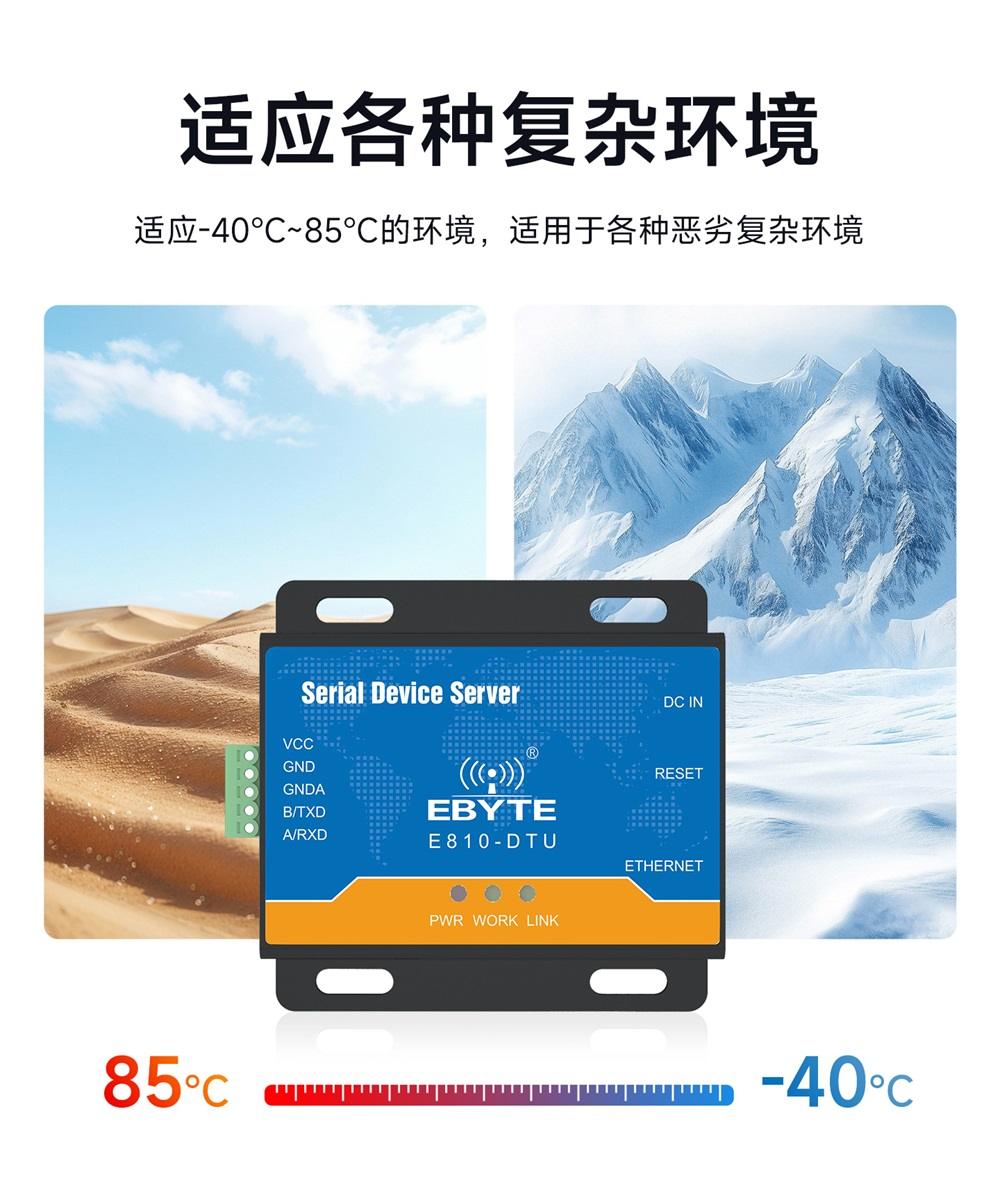

| 18 | 工作温度 | -40 ~ +85℃，工业级 |
| 19 | 工作湿度 | 10% ~ 90%，相对湿度，无冷凝 |
| 20 | 储存温度 | -40 ~ +125℃，工业级 |

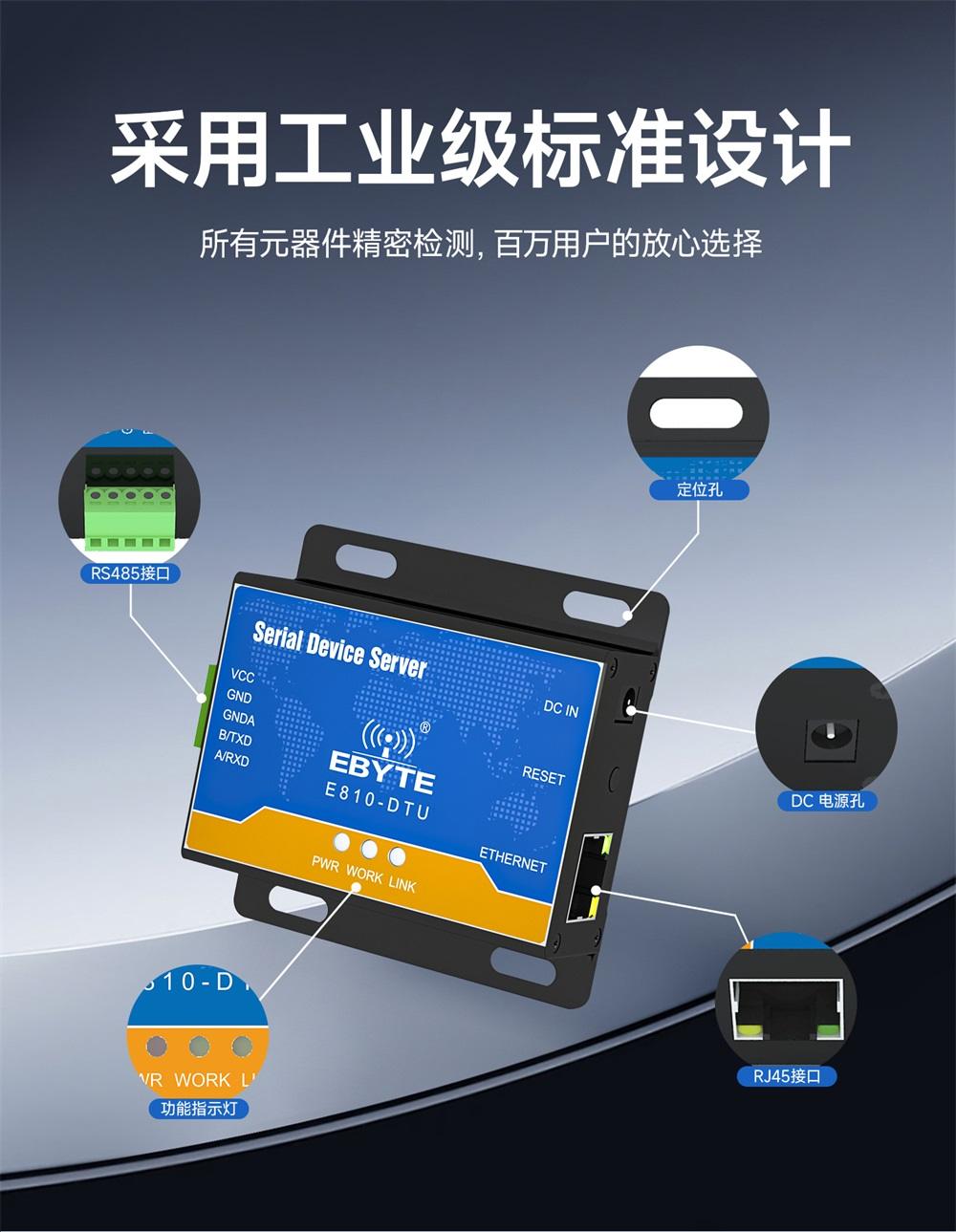

| 脚号 | 功能 | 说明 |
| 1 | VCC | 电源，默认供电8~28V（可定制标准5V版本） |
| 2 | GND | 地线 |
| 3 | GNDA | RS232 公共端，外接其他 RS232 设备的 GND |
| 4 | B/TXD | 外接其他RS485设备的B端/RS232 输出端，或者外接其他 RS232 设备的 RXD |
| 5 | A/RXD | 外接其他RS485设备的A端/RS232 输入端，或者外接其他 RS232 设备的 TXD |
| 6 | PWR | 电源指示灯 |
| 7 | LED1 | 远端建立连接指示灯 |
| 8 | LED2 | 串口收发指示灯 |
| 9 | RJ45 | 带网络变压器的RJ45接口 |
| 10 | SWITCH | 模块的全部配置参数恢复到出厂设置 |
| 11 | VCC | DC电源口，建议用标准12V或24V供电 |
| 在线购买 |
| 【亿佰特官方淘宝店】：https://www.taobao.com |
| 【京东商城】：http://item.jd.com |
| 【官方淘宝】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采购/定制产品 |
| 【销售专线】：4000-330-990 7x24小时销售服务热线 |
| 【联系邮箱】：sales@cdebyte.com |
| 技术咨询 |
| 【在线提交】：http://www.ebyte.com/apple-technology.aspx |
| 【联系邮箱】：support@cdebyte.com |
| 产品 型号 | 接口类型 | 网口规格 | 通信电平 V | 供电电压 V DC | 域名解析 | 产品尺寸 mm | 产品特点 | 技术 手册 | 样品 购买 |
|---|---|---|---|---|---|---|---|---|---|
| E810-R41 | RS485 | 5.08mm插拔式端子 | - | 9~40 | - | 120*72*34 | 4路主机转1路隔离型RS485集线器 | ||
| E810-R21 | RS485 | 5.08mm铜脚接插端子 | - | 9~40 | - | 100*54*32 | 2路主机转1路 隔离型RS485集线器 | ||
| E810-R18 | RS485 | 3.81mm插拔式端子 | - | 9~40 | - | 120*72*34 | 8路隔离型RS485集线器 | ||
| E810-R14 | RS485 | 5.08mm插拔式端子 | - | 9~40 | - | 120*72*34 | 4路隔离型RS485集线器 | ||
| E810-R12 | RS485 | 5.08mm铜脚接插端子 | - | 9~40 | - | 100*54*32 | 隔离型RS485集线器 | ||
| E810-U15C | USB UART | - | 3.3 | 5 | - | 72*100*34 | USB转RS485/RS232/RS422/TTL接口数据转换器 | ||
| E810-U15 | USB UART | - | 3.3 | 5 | - | 72*100*34 | USB转RS485/RS232/RS422/TTL接口数据转换器 | ||
| E810-DTU(RS232)-V2.0 | RS232 | RJ45 | 3.3 | 8~28 | 支持 | 66*66*21.6 | 串口数据⇌以太网数据传输 | ||
| E810-DTU(RS485)-V2.0 | RS485 | RJ45 | 3.3 | 8~28 | 支持 | 66*66*21.6 | 串口数据⇌以太网数据传输 | ||
| E810-DTU(4RS1E) | UART | RJ45 | - | 8～28 | 支持 | 172*107*29 | 串口数据⇌以太网数据传输 | ||
| E810-DTU(1RS1E) | RS485/RS232 | RJ45 | - | 8～36 | 支持 | 84*82*25 | 串口数据⇌以太网数据传输 | ||
| E810-DTU(RS) | RS485/RS422 | RS232 | - | 5~36 | - | 82×84×25 | RS232与RS485/RS422双向转换 | ||
| E810-DTU-V2.0 | RS485/RS232 | RJ45 | 3.3 | 8~28 | 支持 | 82*84*24 | 串口数据⇌以太网数据传输 | ||
| E810-DTU(CAN-ETH) | 以太网 | CAN | 3.3 | 8～28 | 支持 | 66*66*21 | CAN-BUS转以太网，双向转换 | ||
| E810-DTU(CAN-RS485) | RS485 | CAN | 3.3 | 8～28 | - | 66*66*21 | RS485与CAN双向转换 | ||
| E810-TTL-CAN01 | 贴片 | CAN | 3.3 | 2.3～5.5 | - | 16*26 | UART TTL转CAN-BUS，透明传输 | ||
| E810-TTL-ETH02 | 贴片 | RJ45，10/100Mbps | - | 4.5~5.5 | 支持 | 24*25 | 串口转以太网，双向转换 | ||
| E810-TTL-01 | 贴片 | RJ45，10/100Mbps | - | 4.5~5.5 | 支持 | 24*25 | 串口转以太网，双向转换 | ||
| E810-DTU(RS485) | RS485 | RJ45，10/100Mbps | 3.3 | 8~28 | 支持 | 66*66*21.6 | 串口数据⇌以太网数据传输 | ||
| E810-DTU(RS232) | RS232 | RJ45，10/100Mbps | 3.3 | 8~28 | 支持 | 66*66*21.6 | 串口数据⇌以太网数据传输 |
