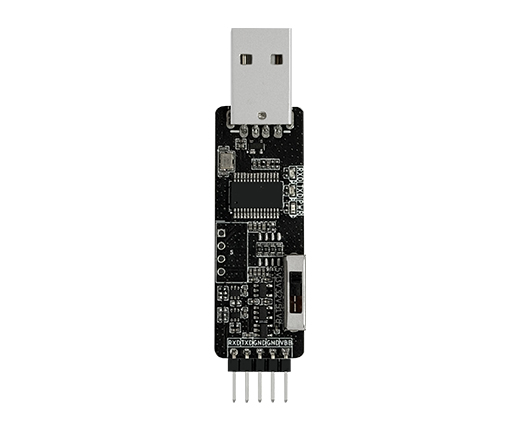

E810-T1xxxx USB转TTL模块

通信接口:USB

芯片方案:FT232HL

工作电压:DC 5V

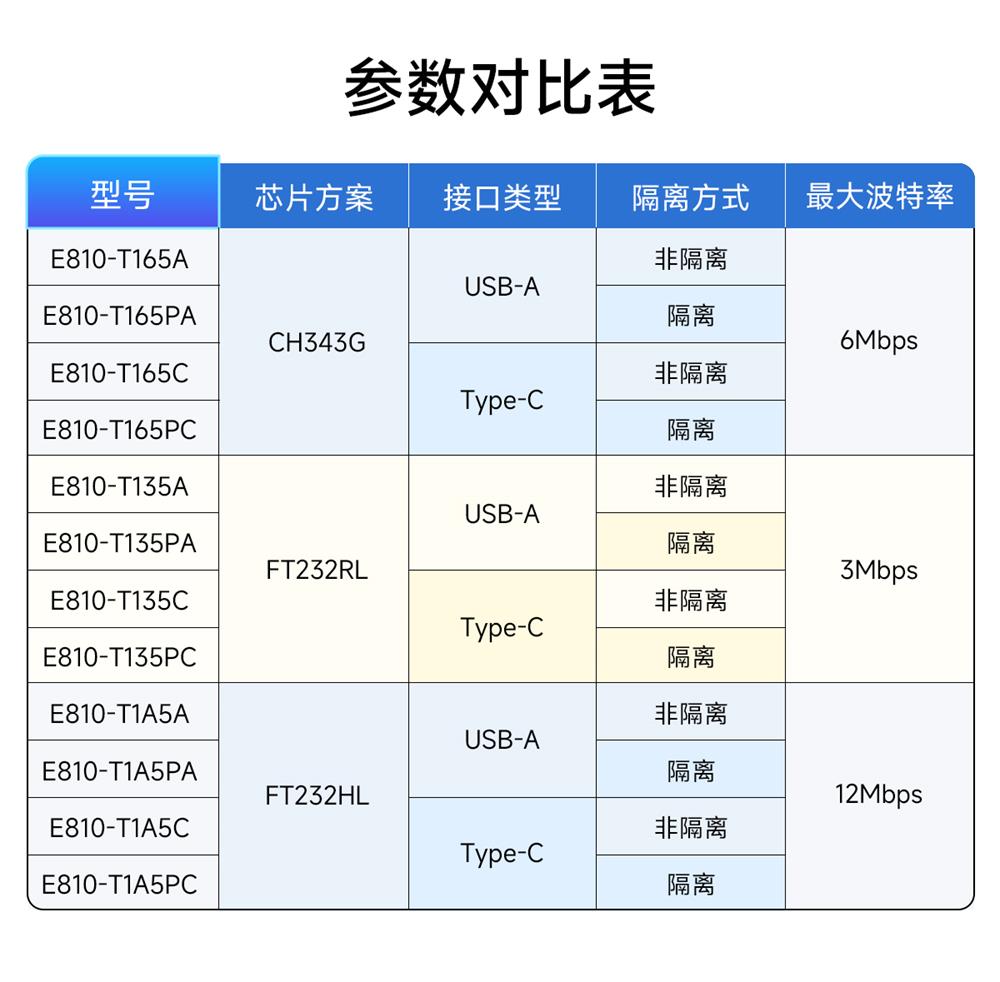

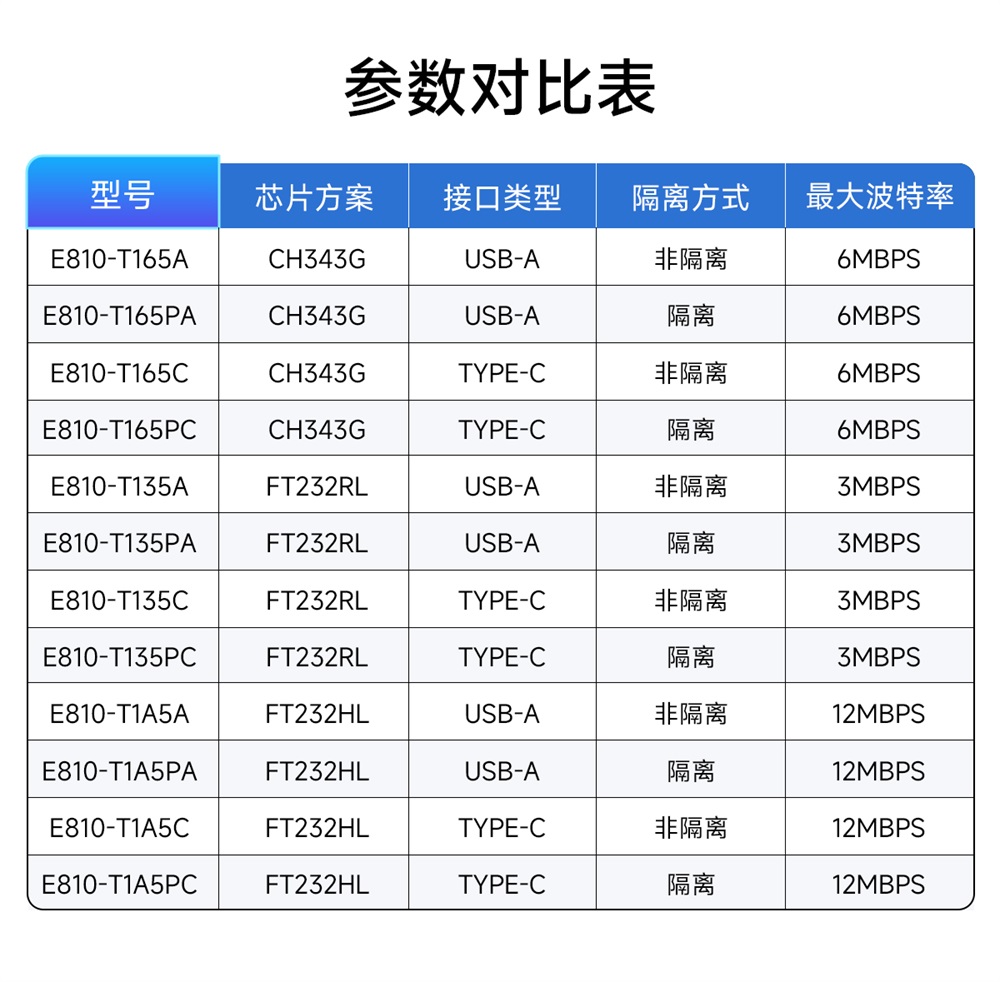

相关型号:E810-T135A、E810-T135PA、E810-T165A、E810-T165PA、E810-T1A5A、E810-T1A5PA、E810-T135C、E810-T135PC、E810-T165C、E810-T165PC、E810-T1A5C、E810-T1A5PC

产品简介:E810-T1x系列是亿佰特专为工程师、开发者及电子爱好者设计的一款高性能、多功能USB转TTL串口转换器模块。本系列产品基于CH343G、FT232RL、FT232HL三款业界主流的高性能芯片,提供了从高性价比到高速低延迟的多种选择。

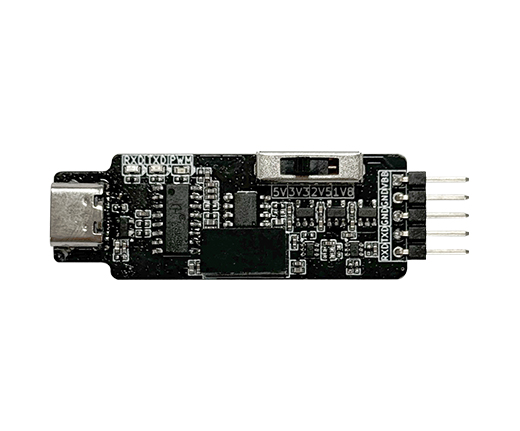

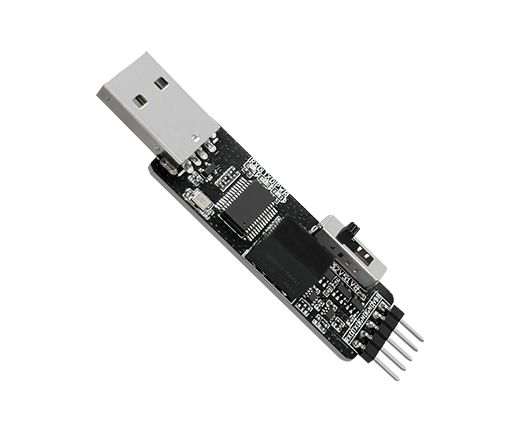

E810-T1系列 USB转TTL模块 (1)
E810-T1系列 USB转TTL模块 (2)
E810-T1系列 USB转TTL模块 (3)
E810-T1系列 USB转TTL模块 (4)
E810-T1系列 USB转TTL模块 (5)
E810-T1系列 USB转TTL模块 (6)
E810-T1系列 USB转TTL模块 (7)
E810-T1系列 USB转TTL模块 (8)
E810-T1系列 USB转TTL模块 (10)

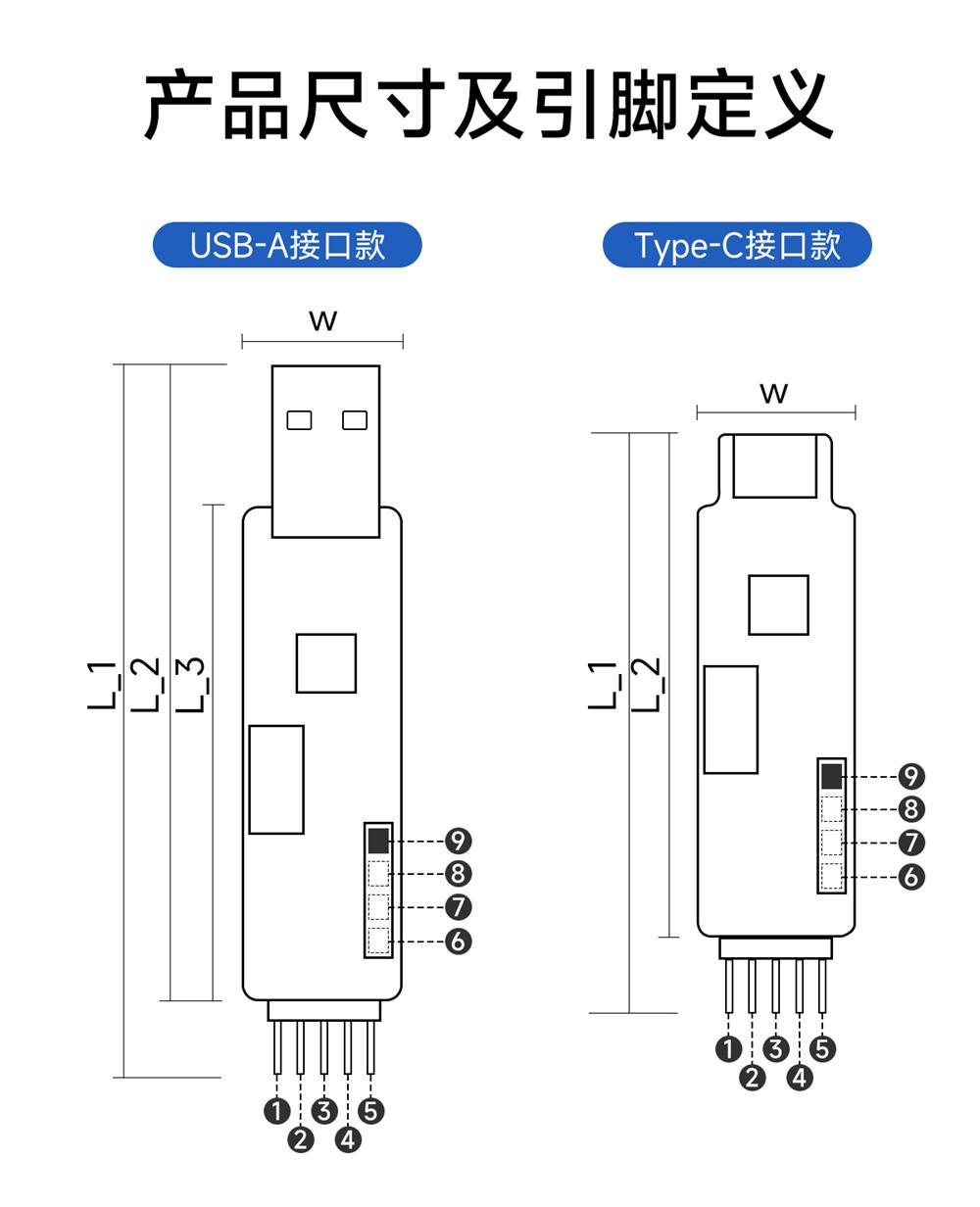

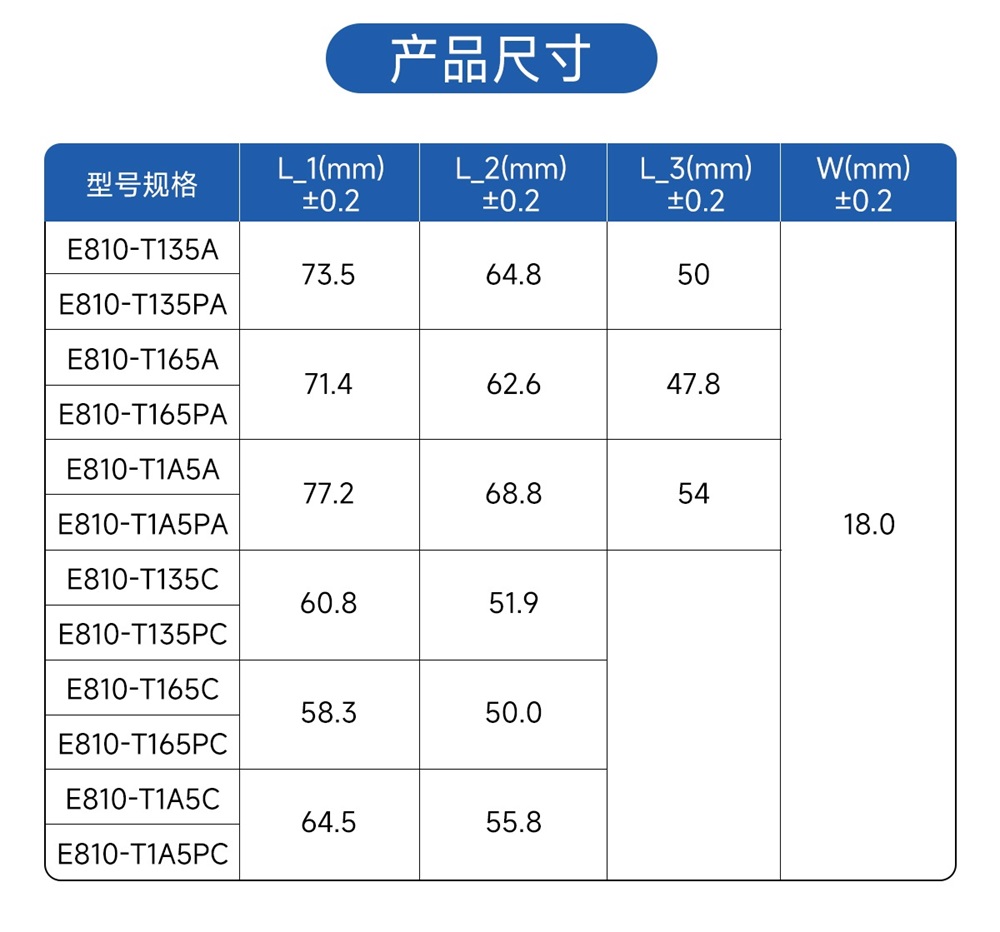

E810-T1系列USB转串口模块产品尺寸
E810-T1系列USB转TTL模块 应用场景

参数项目参数值备注
供电方式USB端口直接供电DC 5V ± 5%

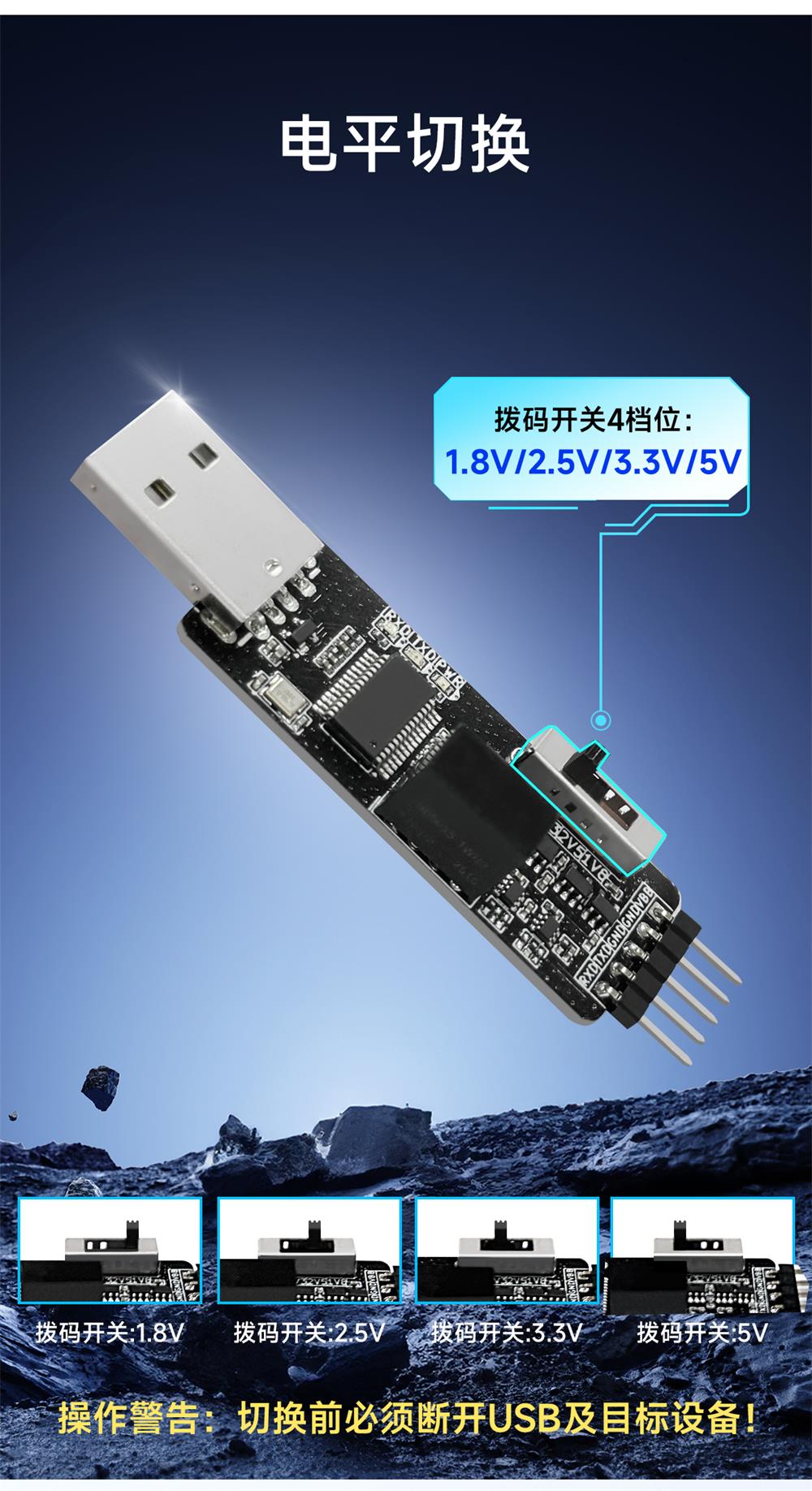

支持TTL电平1.8V / 2.5V / 3.3V / 5V通过拨码开关设置
默认出厂电平1.8V
通信协议USB 2.0 (Full Speed)
工作温度-40℃~+85℃工业级
接口形式2.54mm 间距排针

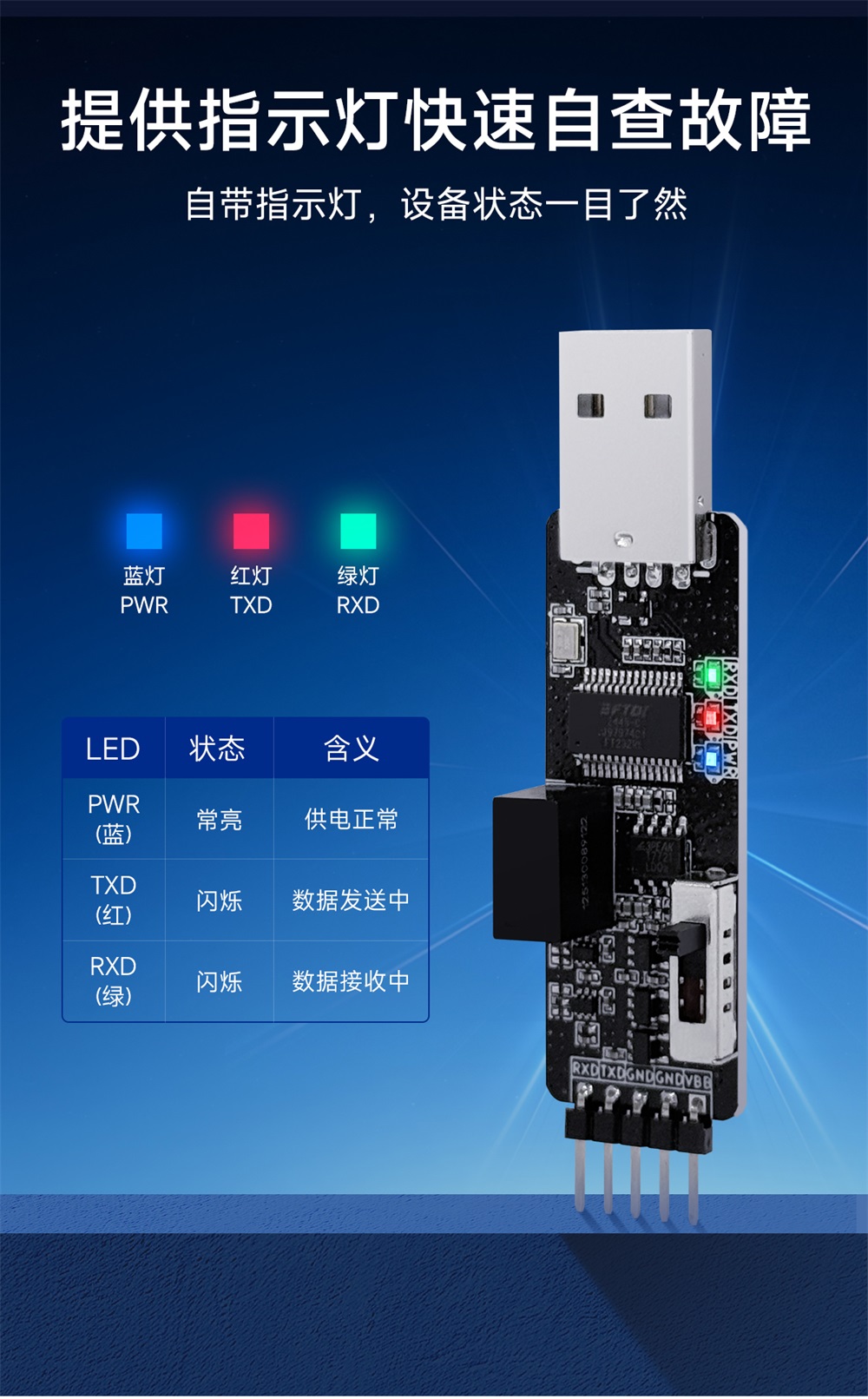

指示灯PWR (蓝色), TXD (红色), RXD (绿色)电源、发送、接收

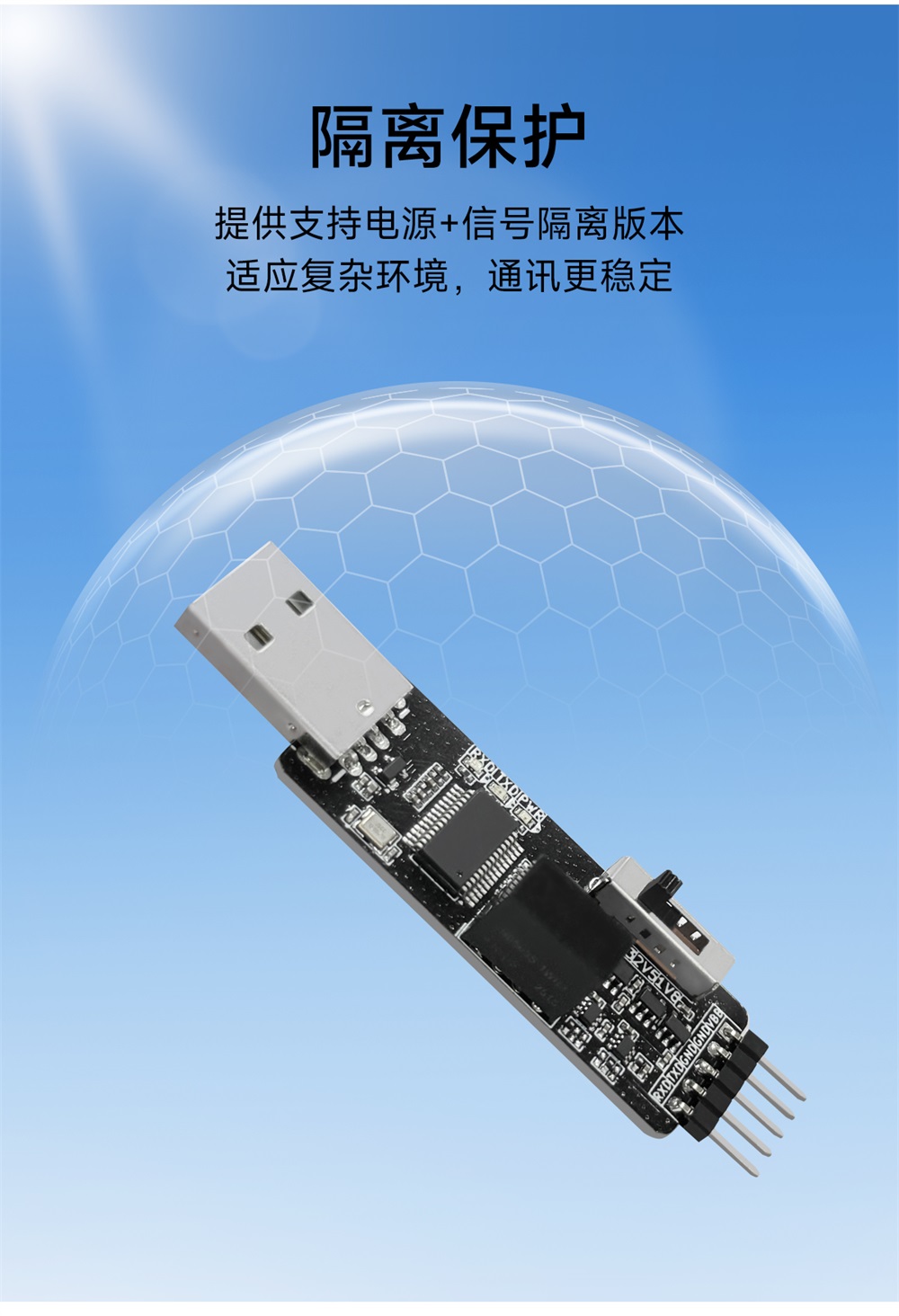

隔离电压1.5kV仅限隔离版本
系统支持Windows, Linux, macOS

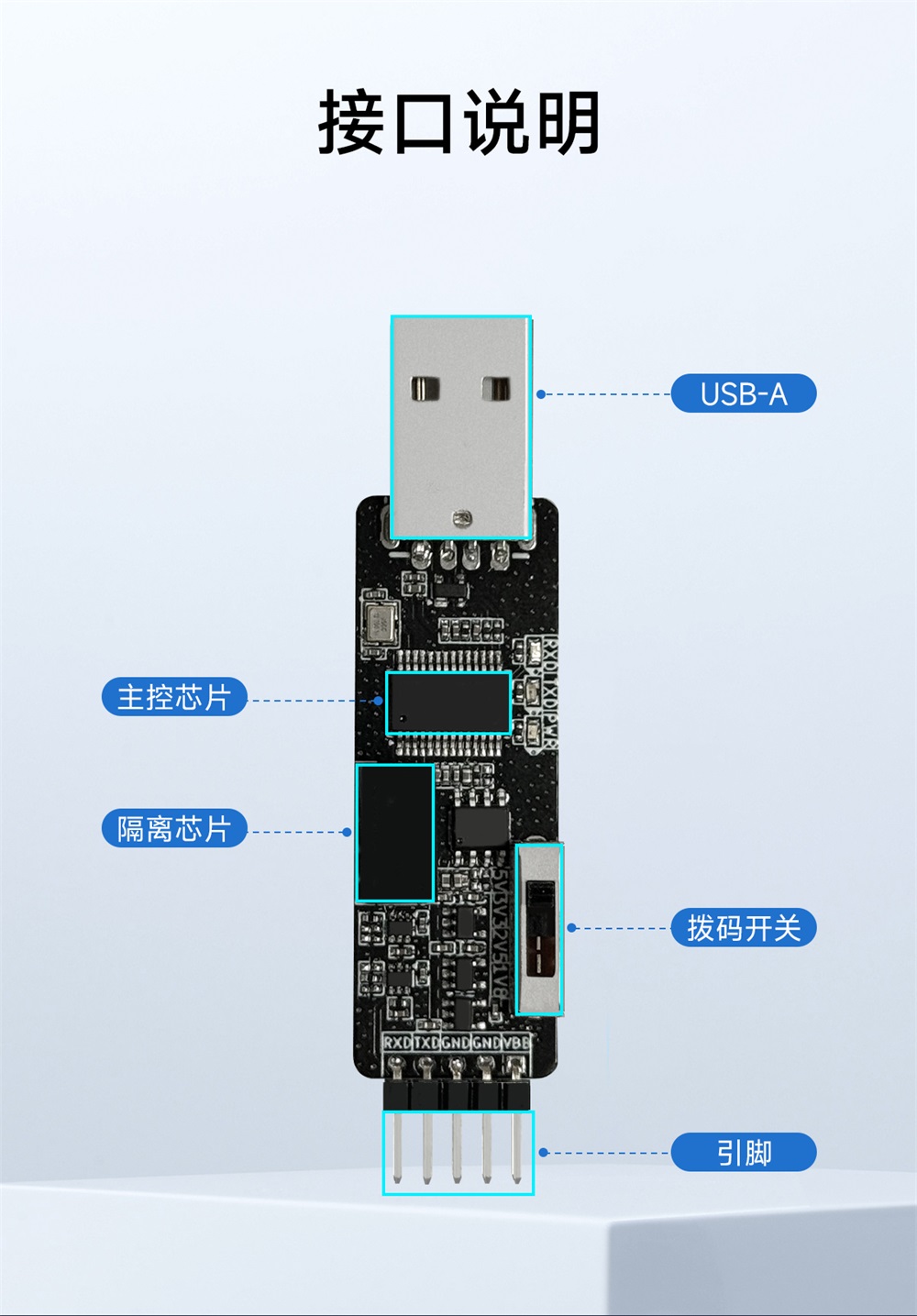

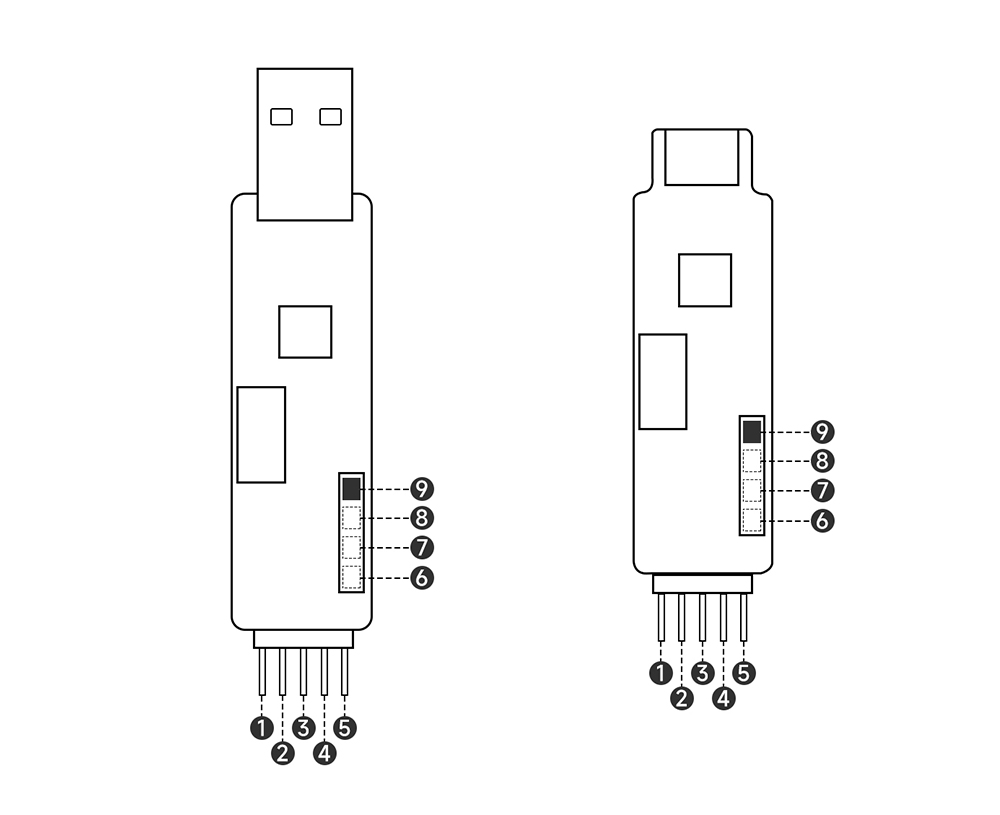

引脚定义


引脚号定义功能说明
1RXD串口数据接收端,连接目标设备的TXD
2TXD串口数据发送端,连接目标设备的RXD
3GND电源地
4GND电源地(与3号引脚共地)
5VBB/VCC电源输出,电压值由电平选择开关决定(1.8V/2.5V/3.3V/5V),可为外部设备供电
6拨动开关位置11.8V 电平输出模式
7拨动开关位置22.5V 电平输出模式
8拨动开关位置33.3V 电平输出模式
9拨动开关位置45V 电平输出模式
