E810-TTL-CAN01 TTL转CAN模块

接口信号:CAN

接口方式:UART串口

产品尺寸:26*16mm

产品重量:2.25g

功能特点:UART与CAN双向转换

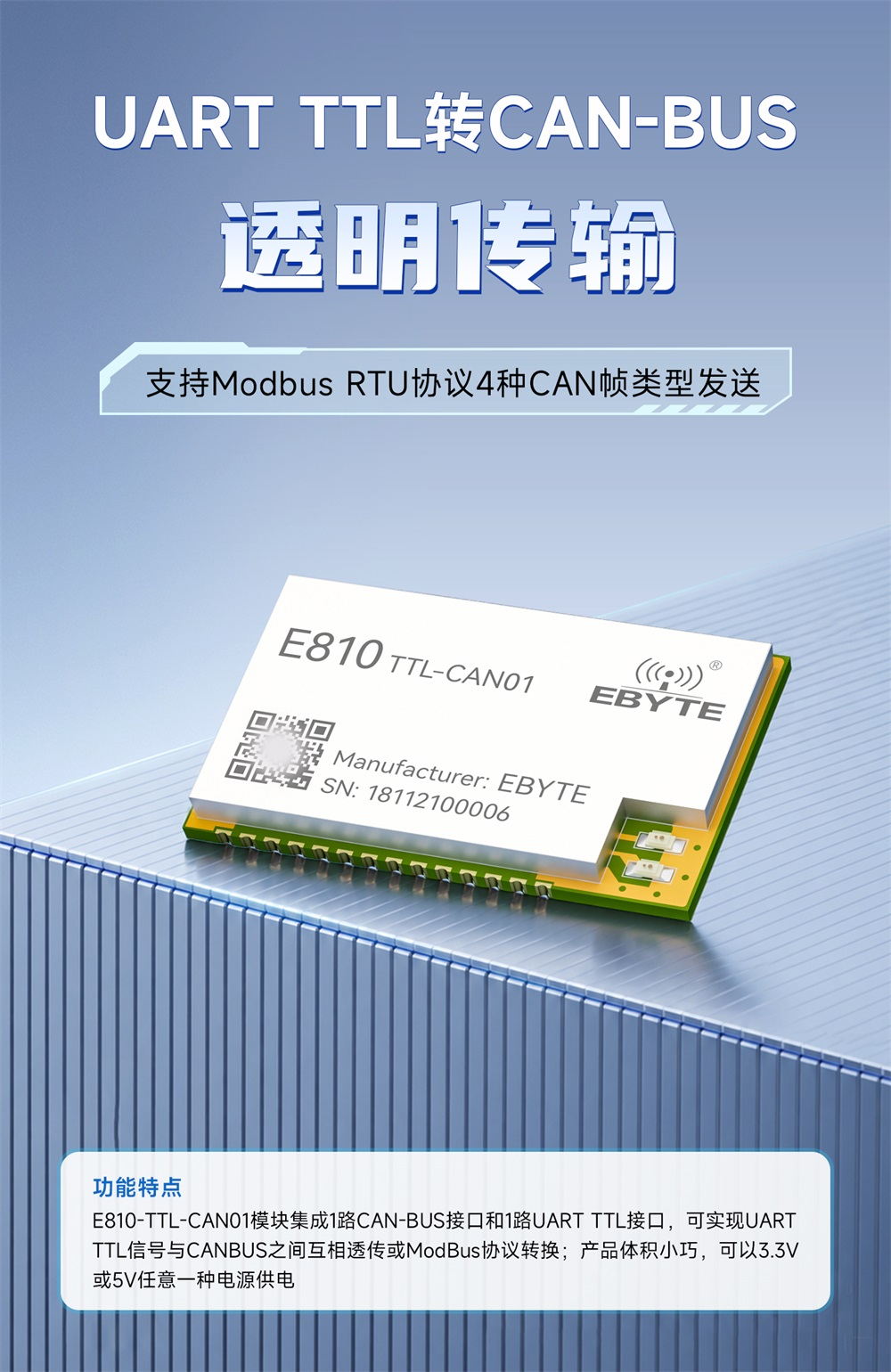

产品简介:E810-TTL-CAN01是亿佰特自主研发的一款小型智能协议转换模块,该模块集成了透传功能、主从一体,即拿即用。支持串口指令配置模块参数和功能,转换模式支持透明转换、透明带标识转换、协议模式转换,并支持Modbus RTU协议转换。

CAN总线智能协议转换模组  CAN转wifi协议转换器  ECAN-S01系列CAN转TTL模块  ECAN-U01系列CAN分析仪  ECAN-401系列CAN转串口网关  ECAN-E01系列CAN转以太网网关  ECAN-F01系列CAN转光纤网关  ECAN-101系列CAN转RS485网关

E810-TTL-CAN01接口转换设备

E810-TTL-CAN01_04E810-TTL-CAN01_05E810-TTL-CAN01_06E810-TTL-CAN01_07E810-TTL-CAN01_08E810-TTL-CAN01_09E810-TTL-CAN01_10E810-TTL-CAN01_11E810-TTL-CAN01_12公共应用图

参数类型参数名称
数值
UART

串口波特率

奇偶校验

数据位

停止位

流控

115200 bps


8

1


CAN

CAN 波特率

CAN ID 号

流控

100kbps

0x00000000


默认工作模式 透传模式

接收所有数据类型

默认设备地址Modbus 设备地址

默认地址为 1

帧分包参数

时间

字节数

10ms

1000byte


电气参数最小值典型值最大值单位条件
电源电压
2.3-5.5V超过 5.5V 永久烧毁模块,推荐 5V 或者 3.3V 供电
工作温度
-40-
+85工业级


E810_TTL_CAN01_Size

序号
引脚功能说明
1CANH
CAN 总线高

CAN 总线高

2CANL
CAN 总线低

CAN 总线低

3GND电源地

电源参考地

4TXD串口发送

模块对外输出串口数据

5RXD串口接收

模块接收外部串口数据

6~12NC-

空脚

13GND电源地

电源参考地

14VCC电源输入

电源输入引脚,推荐标准 5V 或者 3.3V 供电

15GND电源地

电源参考地

16RESET模块复位引脚

输入低电平模块进入硬件复位状态,输入高电平模块回复正常工作状态,该功能用于

紧急情况下复位操作。

17CFG硬件参数配置引脚

模块参数配置时, 需将其与 GND 短接。

18Restore恢复出厂引脚

模块参数恢复出厂时, 需将其与 GND 短接 5s 以上,并在复位或者重新上电后生效。

19~20NC-

空脚

21STE状态指示引脚

有数据传输时,STE 引脚为低电平。

22~25NC-

空脚

26RTS硬件控制流引脚

硬件控制流 RTS

27CTS硬件控制流引脚

硬件控制流 CTS

28GND电源地

电源参考地
