在工业现场调试与设备维护中，工程师常常面临一个现实困境：电脑沉重不便携带、现场网络环境复杂、串口设备调试需要反复往返工位与现场。如何实现"一部手机搞定串口调试"？成都亿佰特推出的E840-TSEC05系列手机串口调试助手，采用4G CAT1技术方案，通过微信小程序即可完成串口设备的双向数据通信，让现场调试从此不再受"线"制。
E840-TSEC05系列是成都亿佰特采用4G CAT1技术开发的一款手机串口调试助手，具有体积小、速率高、延迟低、使用简单的特点。用户只需简单配置，即可实现串口设备与手机之间的双向数据透明传输，现场调试无需携带电脑，通过手机即可实时抓取日志信息，极大提升了现场工程师的工作效率。
E840-TTL(TSEC05-DNC)和E840-DTU(TSEC05-485)系列包含模组形态和DTU小亿通形态，两者使用方式完全一致，主要区别在于产品形态与接线方式，用户可根据项目实际需求选择。
① 4G CAT1高速传输：采用4G CAT1方案，毫秒级延迟，满足各类数据传输应用场景，支持4G全网通（LTE-TDD和LTE-FDD多频段覆盖）。
② 小程序便捷配置：通过微信"亿智能"小程序即可完成设备绑定、参数配置与数据收发，无需安装额外APP。
③ 双向数据透明传输：支持串口设备与手机之间的双向实时数据通信，实现现场设备的无线调试与监控。
④ 多格式数据支持：支持ASCII与HEX两种数据格式，支持中文发送（UTF-8编码），单包最大支持256个中文字符或768字节数据。
⑤ 丰富预设指令：支持添加最多20组预设指令，一键发送，重复调试操作无需反复输入。
⑥ 远程设备管理：支持设备位置查看、远程重启设备、远程修改串口参数，方便运维管理。
参数类别 | 参数项 | 规格说明 |
通信频段 | LTE-TDD | B34/B38/B39/B40/B41 |
LTE-FDD | B1/B3/B5/B8 | |
射频接口 | 天线接口 | SMA-K（外螺纹内孔），特征阻抗50Ω |
数据接口 | E840-TTL(TSEC05-DNC) | 3.3V TTL电平 |
E840-DTU(TSEC05-485) | RS485 | |
串口参数 | 波特率 | 1200~460800bps |
数据位 | 8 | |
停止位 | 1、1.5、2 | |
校验位 | None、Odd、Even | |
供电参数 | E840-TTL(TSEC05-DNC) | VCC1：DC 4.5~18V / VCC2：3.3~4.3V（禁止同时供电） |
E840-DTU(TSEC05-485) | DC 8~28V | |
外形尺寸 | E840-TTL(TSEC05-DNC) | 25×25×9.5mm（超小模组） |
E840-DTU(TSEC05-485) | 102×28×27mm（导轨安装DTU） |
指示灯 | 颜色 | 状态说明 |
PWR | 蓝色 | 常亮：电源接通 |
STATE | 黄色 | 熄灭：上电搜索SIM卡中；闪烁：检测到SIM卡，附着网络中；常亮：附着网络成功 |
DATA | 绿色 | 闪烁：串口发送/接收数据时 |
LINK | 黄色 | 常亮：与服务器连接成功；熄灭：未成功连接到服务器 |
使用E840-TSEC05系列前，请准备以下硬件：
① E840-DTU(TSEC05-485) 设备1台（或以E840-TTL模组搭配测试底板）
② 4G LTE天线（SMA接口）1根
③ Nano SIM卡（4G全网通）1张
④ USB转RS485转换器1个
⑤ 12V直流电源1个
⑥ 电脑（用于串口调试助手模拟串口设备）
① SIM卡安装：将Nano SIM卡插入设备SIM卡座，芯片向上，缺口向内，确保正确到位。
② 天线连接：将4G天线的SMA接口与设备ANT接口拧紧连接。

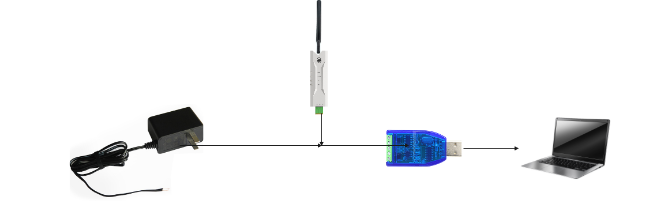

③ 串口连接：使用USB转RS485转换器与设备连接，接线遵循A接A、B接B的原则，GND与设备GND相连（远距离通信建议采用双绞屏蔽线）。
④ 电源连接：将直流电源接入设备V+与V-端子，注意DC端子内侧为正极（+）、外侧为负极（-），供电电压DC 8~28V。
⑤ 电脑连接：将USB转RS485插入电脑USB口，通过设备管理器确认对应串口端口号（如无识别需安装对应驱动）。
E840-TTL(TSEC05-DNC)为贴片模组形态，采用1.27mm邮票孔封装，具备20个引脚。核心接线要点如下：
① 供电选择：若使用4.5~18V供电，接VCC1引脚；若使用3.3~4.3V供电（如4.2V锂电池），接VCC2引脚。VCC1与VCC2严禁同时供电，且不建议VCC2与VCC1同时供电。
② 串口连接：RXD（串口接收）与TXD（串口发送）均为3.3V TTL电平，连接外部MCU或串口设备时需注意电平匹配。
③ SIM卡连接：模组提供SIM_VDD、SIM_CLK、SIM_RST、SIM_DATA四个引脚，用于外接SIM卡座。
④ 天线连接：ANT-4G为1代IPEX座子，需外接天线。
⑤ 指示灯外接：模组提供STATE、LINK、DATA三个指示灯外接引脚，共阴接法，方便用户自定义指示灯位置。
以下以E840-DTU(TSEC05-485)为例，演示完整的配置与使用流程：
E840-TTL(TSEC05-DNC)插卡与接线方式如下图
完成硬件接线后，为设备接通电源，观察指示灯状态：
① PWR蓝色指示灯常亮，确认电源正常。
② STATE黄色指示灯先熄灭（搜索SIM卡），随后闪烁（附着网络），最终常亮（网络附着成功），表示设备已成功接入4G网络。
③ LINK黄色指示灯常亮，表示设备已成功连接到服务器，此时即可进行小程序配置。
① 打开微信，扫描设备上方二维码，进入"亿智能"小程序。
② 点击"暂未登录，请先登录"，确认登录授权。
③ 绑定手机号码（输入手机号获取验证码），新用户将自动注册。
④ 绑定完成后进入设备主页，点击"添加设备"左侧的扫描按钮，再次扫描设备二维码完成设备添加。
⑤ 编辑设备名称，点击"下一步"进入分组选择界面，再次点击"下一步"设备即出现在设备列表中。
① 点击设备图标进入设备主页面。
② 在电脑端打开串口调试助手，选择USB转RS485对应的串口号，设置波特率等串口参数（注意如需测试中文发送，须确保串口助手支持UTF-8编码）。
③ 切换到小程序的"操作"页面，即可进行双向数据发送：

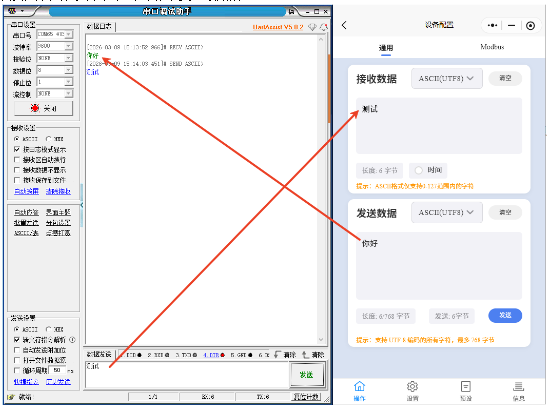

1) 在电脑串口调试助手发送数据，手机小程序操作页面将实时接收到对应数据。
2) 在小程序操作页面发送数据，电脑串口调试助手将实时接收到对应数据。
预设指令功能可大幅提升重复调试操作的效率，支持添加最多10条预设指令：
① 在小程序设备页面点击"预设指令"标签页，点击"添加"按钮。
② 设置指令名称，选择数据类型（ASCII或HEX），输入数据内容，保存指令。
③ 已保存的指令支持修改或删除操作，点击"发送"即可将指令数据直接发送到串口设备。

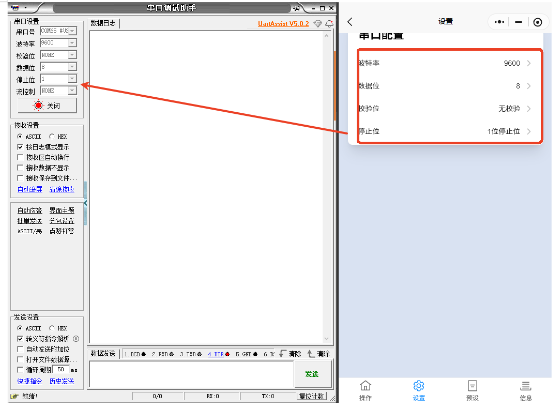

E840-TSEC05系列支持远程配置串口参数，用户无需到现场即可修改设备的波特率、数据位、停止位、校验位等串口参数，极大方便了现场设备的远程运维管理。
在小程序设备信息页面，可查看设备的SN码、ICCID（SIM卡识别码）等基础信息，同时支持以下管理功能：
① 设备位置查看：通过4G网络获取设备当前所在位置，方便现场设备定位与管理。
② 远程重启设备：无需到现场，通过小程序即可远程重启设备，快速恢复异常状态。
① 检查SIM卡是否正确安装，芯片向上、缺口向内，确认SIM卡为4G Nano卡且已开通数据业务。
② 检查天线是否正确连接，天线接口是否拧紧。
③ 观察STATE指示灯状态：若持续闪烁无法常亮，说明网络附着失败，可检查所在区域的4G信号覆盖情况。
④ 检查电源供电是否正常，PWR指示灯是否常亮，供电电压是否在规格范围内。
① 确认LINK指示灯已常亮，设备已成功连接到服务器。
② 确认手机网络正常，微信版本为最新版本。
③ 重新扫描设备二维码，确保扫码信息完整。
④ 如仍无法绑定，可尝试长按Reload按键后重新上电，使设备进入正常工作模式。
① 检查串口接线是否正确，TTL版本确认TX/RX交叉连接，RS485版本确认A/B未接反。
② 确认电脑端串口调试助手的波特率、数据位、停止位、校验位等参数与设备配置一致。
③ 确认小程序操作页面选择的数据格式（ASCII/HEX）与发送端匹配。
④ 发送中文时，确认串口调试助手支持UTF-8编码。
① 检查4G信号强度，弱信号区域可更换高增益天线或调整设备位置。
② 确认本地网络上行带宽充足，避免大数据量并发导致拥塞。
③ 检查串口波特率设置是否与数据量匹配，过高波特率在弱信号下可能出现丢包。
根据实际应用场景选择合适的型号：
① E840-TTL(TSEC05-DNC)（模组形态）：25×25mm超小邮票孔封装，适合需要嵌入到自有产品中的场景，如便携式调试工具、嵌入式数据采集终端等。
② E840-DTU(TSEC05-485)（DTU小亿通形态）：支持导轨安装，自带RS485接口与电源端子，适合工业现场快速部署，如PLC调试、传感器数据采集、设备远程监控等场景。
E840-TSEC05系列手机串口调试助手以"一部手机替代电脑"的创新理念，重新定义了工业现场调试的工作方式。无论是设备出厂前的功能测试、现场安装调试，还是远程运维管理，手机串口助手都能显著降低工程师的负担，提升工作效率，是工业物联网时代不可或缺的便捷工具。
今天的分享就到这里啦，EBYTE每一天都致力于更好的助力物联化、智能化、自动化的发展，提升资源利用率，更多无线数传模组产品和物联网技术应用方案资料，感兴趣的小伙伴可以登录我们的亿佰特官网和企业公众号（微信号：cdebyte）进行了解，也可以直接拨打400电话咨询技术专员！
