M31-U-CAT系列分布式IO主机是一款支持EtherCAT协议的远程IO从站模块。根据输入输出规格有M31-AFAX4440G-U-CAT、M31-AXAX8080G-U-CAT、M31-AXEX8080G-U-CAT系列，采用模块化结构，便于用户根据实际需求灵活扩展。M31-U-CAT系列分布式IO主机设备支持多种IO类型可选，当现有配置不足以满足特定应用要求时，用户可以便捷地添加相匹配的IO扩展模块，而无需更换整个系统，从而有效节约成本并简化现场部署过程。本文主要介绍M31-U-CAT系列分布式IO主机使用TwinCAT3加载设备教程。
准备好需要的XML文件，如下所示：EBYTE-M31-ESI-20260115.xml

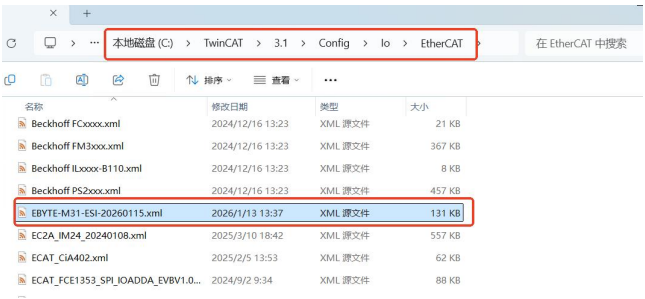

先将XML配置文件EBYTE-M31-ESI-20260115.xml放入TwinCAT的安装目录：“C:TwinCAT.1ConfigIoEtherCAT”
下面以添加M31-AFAX4440G-U-CAT主机模块和M31-GAXAX8080-U扩展模块为例：

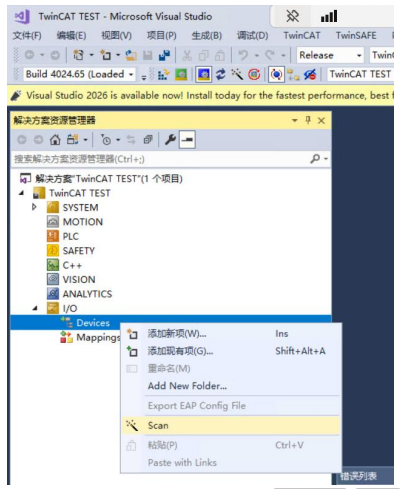

1、单击“I/O>Devices”，右键单击“Scan”，进行从站设备扫描，如图:

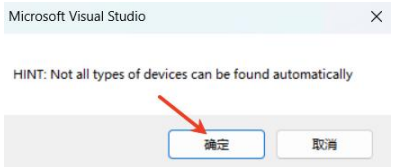

2、点击“确定”，如图：

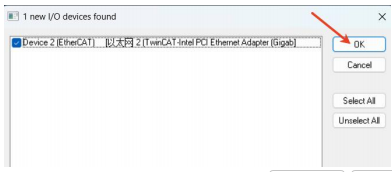

3、勾选当前扫描到网卡，并选择对应网卡，再点“OK”,如图:
4、弹出的“Scanforboxes”窗口，点“是(Y)”,如图:
5、弹出的“ActivateFreeRun”窗口,点“是(Y)”,如图:

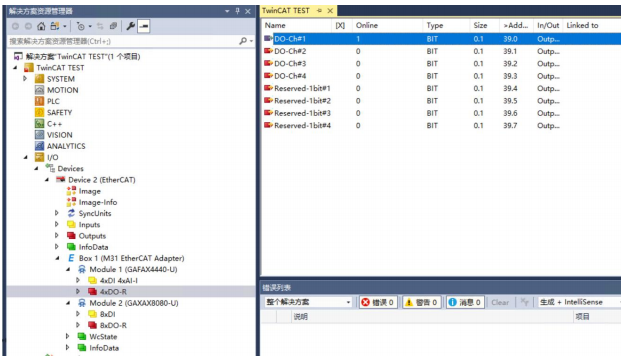

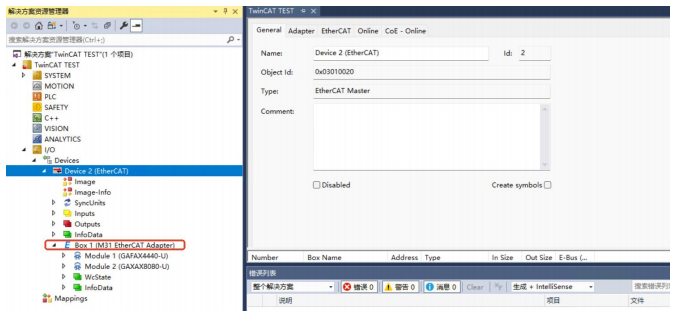

6、执行完上述流程后，连接的模块都会被扫描上来（拼接的设备会自行组态），可以直接通过TwinCAT操作，如图:

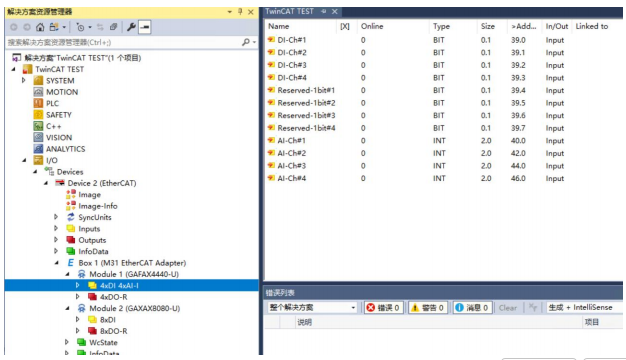

7、在输入区域，可以直接监视实时状态，如图:
8、右击对应输出点，可以通过写入数值控制输出，如图:

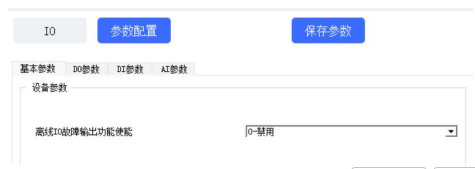

注：需要用亿佰特配套上位机，通过设备Type-C(Config)接口，进行参数配置。
0-禁用：设备通讯故障时，所有输出将会保持状态；
1-使能：设备通讯故障时，所有输出将会按照设置的异常输出状态执行。

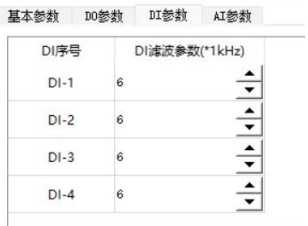

DI滤波参数（可单独设置每个通道的DI滤波时间，范围：1-65535ms，默认：6）：

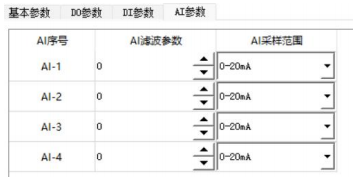

AI滤波参数（可单独设置每个通道的AI滤波等级，范围：0-4，默认：0；等级越高，滤波时间越长）：
AI采样范围：电流类型具有0~20mA、4~20mA、-20~20mA范围可选;电压类型具有0~5V、0~10V、-5~5V、-10~10V
范围可选；

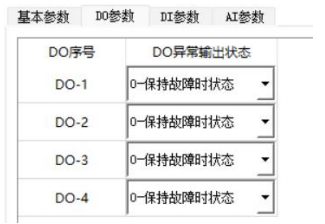

DO异常输出状态设置：当总线异常时，可单独设置每个通道的DO的输出状态；
0-保持故障时状态：故障时，保持DO输出的当前状态；
1-故障DO输出OFF：故障时，复位DO输出前状态；
1-故障DO输出ON：故障时，置位DO输出前状态。

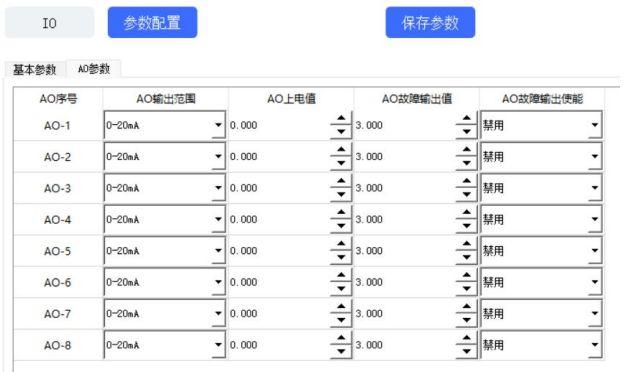

AO输出范围：电流类型具有0~20mA、4~20mA范围可选;电压类型具有0~5V、0~10V范围可选。
AO上电输出：设备上电完成后，AO通道自动输出的预设固定值。
AO故障输出值：当设备检测到通讯中断、总线异常或模块故障时，AO通道自动切换的应急输出值。
AO故障输出使能：控制AO故障输出功能的开关状态，启用后设备故障时AO通道按预设“故障输出值”
执行；禁用后故障时AO通道保持最后正常输出值。
① 检查XML描述文件是否已正确放入TwinCAT安装目录。
② 确认网线连接正常，网卡驱动正确安装。
③ 检查设备供电是否正常，RUN指示灯状态是否正确。
① RUN指示灯：常亮表示设备已进入OP模式（正常运行）；慢闪（5Hz）表示未进入OP模式；熄灭表示运行异常。
② BUS指示灯：常亮表示内部总线运行正常；闪烁表示可能存在异常；熄灭表示总线完全异常。
③ STA指示灯：闪烁表示主机与扩展模块之间有数据交互；常灭表示无数据交互。
① 检查接线是否正确，DI输入电压是否在10~28V范围内。
② 检查AI量程配置是否与输入信号类型匹配。
③ 检查DO输出负载是否超出继电器或晶体管的额定容量。
④ 检查滤波参数设置是否导致信号异常。
通过上位机配置离线IO故障输出功能，可选择故障时保持当前输出状态或按照预设的异常输出状态执行，确保系统在通讯中断时仍能处于可控状态。
注意事项：请勿带电拼接设备，否则设备有损坏风险。
