NE2-S1W以太网贴片模块和NE2-S1W-TB以太网模组测试套件（超级网口）是一款工业级单串口服务器模组，专为实现串口设备到以太网和WiFi的双向透明传输而设计，用户无需关心底层协议转换细节，即可快速完成传统串口设备的网络化升级。串口转以太网和WiFi模组产品采用19×17mm超小邮票孔封装，支持多种工业协议转换，可广泛应用于PLC、工业传感器、智能仪表等设备的联网场景。
NE2-S1W系列以太网模组集成丰富的网络功能，满足各类工业场景的联网需求：
1. 双网络接口支持：同时具备10/100M自适应以太网接口与2.4G WiFi接口，支持仅以太网、仅WiFi、自动切换（以太网优先）三种入网模式。
2. 多协议支持：内置TCP Server、TCP Client、UDP Server、UDP Client、HTTP Client、MQTT Client等多种网络工作模式，单设备支持2路独立Socket链路。
3. 工业网关能力：集成多种Modbus网关模式（简单协议转换、多主机模式、存储型网关、可配置型网关、主动上传），支持快速接入阿里云、百度云、OneNET、华为云等主流物联网平台。
4. 高可靠性设计：支持断网重连、超时重启、心跳包、注册包、Keepalive链路检测等功能，保证网络通信稳定性；支持网页、配置工具、AT指令三种配置方式，适配不同使用习惯。
5. 丰富扩展功能：支持DHCP自动获取IP、DNS域名解析、虚拟串口、远程在线升级、一键恢复出厂设置等实用功能。
参数项 | 规格说明 |
工作电压 | DC 3.1~6V，建议供电负载能力≥300mA |
封装形式 | 1.27mm间距邮票孔，尺寸19×17mm |
串口参数 | 波特率600~460800bps可选，支持5/6/7/8数据位、1/1.5/2停止位、None/Odd/Even校验 |
网络特性 | TCP Server单链路支持5路客户端连接，串口缓存10kByte或1024包 |
工作环境 | -40~+85℃工作温度，5%~95%RH无凝露，满足工业级应用要求 |
配置方式 | 网页配置、参数配置工具、AT指令配置 |
1. NE2-S1W：以太网贴片模组，适合用户集成到自有硬件产品中，采用1.27mm邮票孔接口，体积小巧便于嵌入式设计。
2. NE2-S1W-TB：以太网模组测试套件（又叫做超级网口或者单串口服务器模组），自带USB转TTL电路，无需外接转换器，引出复位、恢复出厂按键及状态指示灯，方便前期评估测试与快速验证。
首次使用建议采用NE2-S1W-TB测试套件进行操作，以下步骤基于出厂默认参数进行演示。
测试前请准备以下设备与材料：

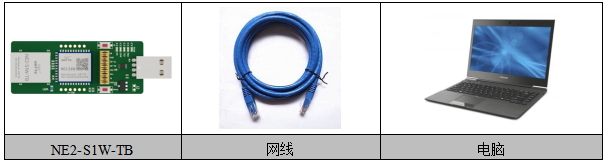

1. NE2-S1W-TB测试套件1台；
2. 标准RJ45网线1根；
3. 电脑（Windows系统）1台；
4. 配套软件：TCP/IP调试助手、串口调试助手（可在官网产品页面下载）。
1. 串口连接：将NE2-S1W-TB的USB接口连接至电脑USB端口，检查测试板上的跳线帽是否安装到位。
2. 网络连接：使用RJ45网线，一端连接NE2-S1W-TB的RJ45接口，另一端连接电脑网口或同网段交换机/路由器接口。
设备直连电脑测试时，需先配置电脑静态IP，确保与设备处于同一网段：
1. 关闭电脑防火墙与杀毒软件，避免影响通信测试。

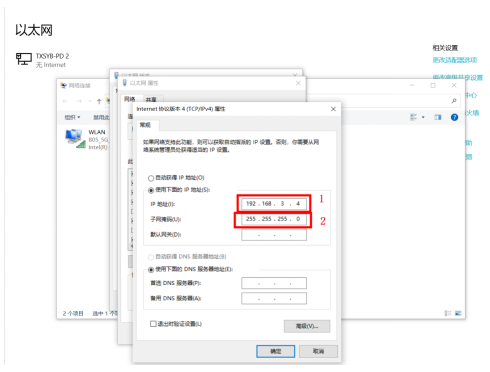

2. 打开电脑网络设置，将对应网卡的IP地址设置为静态IP：192.168.3.4，子网掩码：255.255.255.0，默认网关：192.168.3.1。
3. 保存网络配置，确认电脑与设备网络连通。
设备出厂默认参数如下：IP地址192.168.3.7、子网掩码255.255.255.0、默认网关192.168.3.1、工作模式TCP Server、本地端口8886、串口波特率115200、串口参数8/N/1。

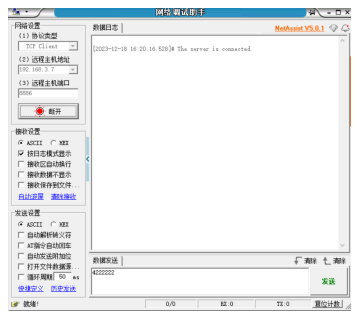

1. 打开TCP/IP调试助手，选择TCP Client模式，远端主机地址填写192.168.3.7，远端端口填写8886，点击"连接"按钮，连接成功后设备LINK指示灯常亮。
2. 打开串口调试助手，选择测试板对应的串口号，波特率设置为115200，数据位8、停止位1、校验位None，点击"打开串口"。

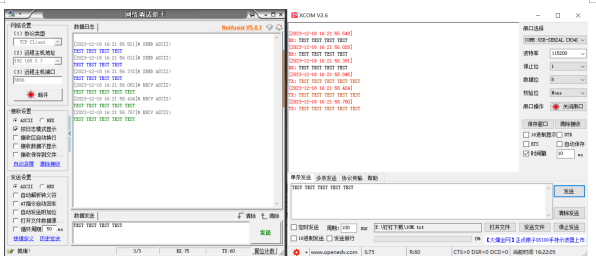

3. 双向数据测试：在串口调试助手发送测试数据，TCP/IP调试助手可收到对应数据；在TCP/IP调试助手发送测试数据，串口调试助手可收到对应数据，说明透传功能正常。
1. 排查网络连接：确认网线连接正常，电脑与设备处于同一网段，检查电脑IP配置是否正确。
2. 排查防火墙设置：确认电脑防火墙、杀毒软件已关闭，避免拦截设备通信。
3. 排查设备状态：检查设备供电是否正常，查看指示灯状态，若指示灯异常可尝试重启设备。
4. 恢复出厂设置：若参数配置混乱，可长按恢复出厂按键5~10秒，恢复出厂默认参数后重新测试。
1. 检查串口参数：确认串口调试助手的波特率、数据位、停止位、校验位与设备配置完全一致。
2. 检查接线：确认串口接线正确，TX与RX交叉连接，若外接485设备需确认A/B线未接反。
3. 电平匹配：模块串口为3.3V TTL电平，连接5V串口设备时需增加电平转换电路，避免损坏模块。
1. 检查网络环境：确认网络无丢包、延迟过高问题，WiFi连接时确认信号强度良好，避免同频干扰。
2. 启用可靠性功能：开启心跳包、注册包、断网重连功能，设置合理的心跳间隔，保证链路稳定性。
3. 检查电源质量：确认电源纹波符合要求，供电能力满足最大负载需求，电源输入端建议增加滤波电容。
1. 检查参数配置：确认MQTT服务器地址、端口、Client ID、用户名、密码等参数填写正确，与平台要求一致。
2. 检查网络连通性：确认设备可正常访问外网，DNS配置正确，可尝试ping平台域名确认网络可达。
3. 检查证书配置：若平台要求SSL加密连接，确认证书已正确导入，加密参数设置符合平台要求。
NE2-S1W系列串口转以太网+WiFi模组凭借高集成度与工业级可靠性，广泛应用于以下场景：
1. 工业设备联网：PLC、变频器、工业传感器、智能仪表的远程数据采集与控制，支持Modbus协议直接转换，无需二次开发。
2. 智慧市政：智慧路灯、智能水表/电表/气表、环境监测节点的无线网络接入，支持低功耗模式与电池供电方案。
3. 农业物联网：温室大棚、水产养殖、农业灌溉设备的远程监测与控制，支持多节点组网与云平台数据上传。
4. 智能家居与楼宇自动化：门禁系统、电梯监控、暖通空调设备的网络化升级，支持WiFi与以太网双备份通信。
NE2-S1W系列通过简化串口设备的网络化部署流程，帮助用户快速实现传统工业设备的智能化升级，降低开发成本与周期，是工业物联网应用的理想选择。更多高级功能配置与二次开发指南可参考官方完整用户手册。
今天的分享就到这里啦，EBYTE每一天都致力于更好的助力物联化、智能化、自动化的发展，提升资源利用率，更多串口服务器产品和以太网模组配置应用案例，感兴趣的小伙伴可以登录我们的亿佰特官网和企业公众号（微信号：cdebyte）进行了解，也可以直接拨打400电话咨询技术专员！
