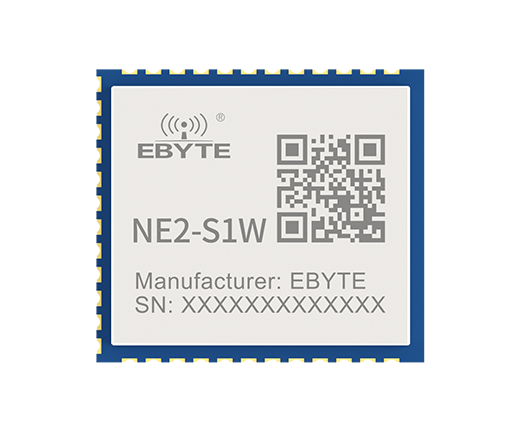

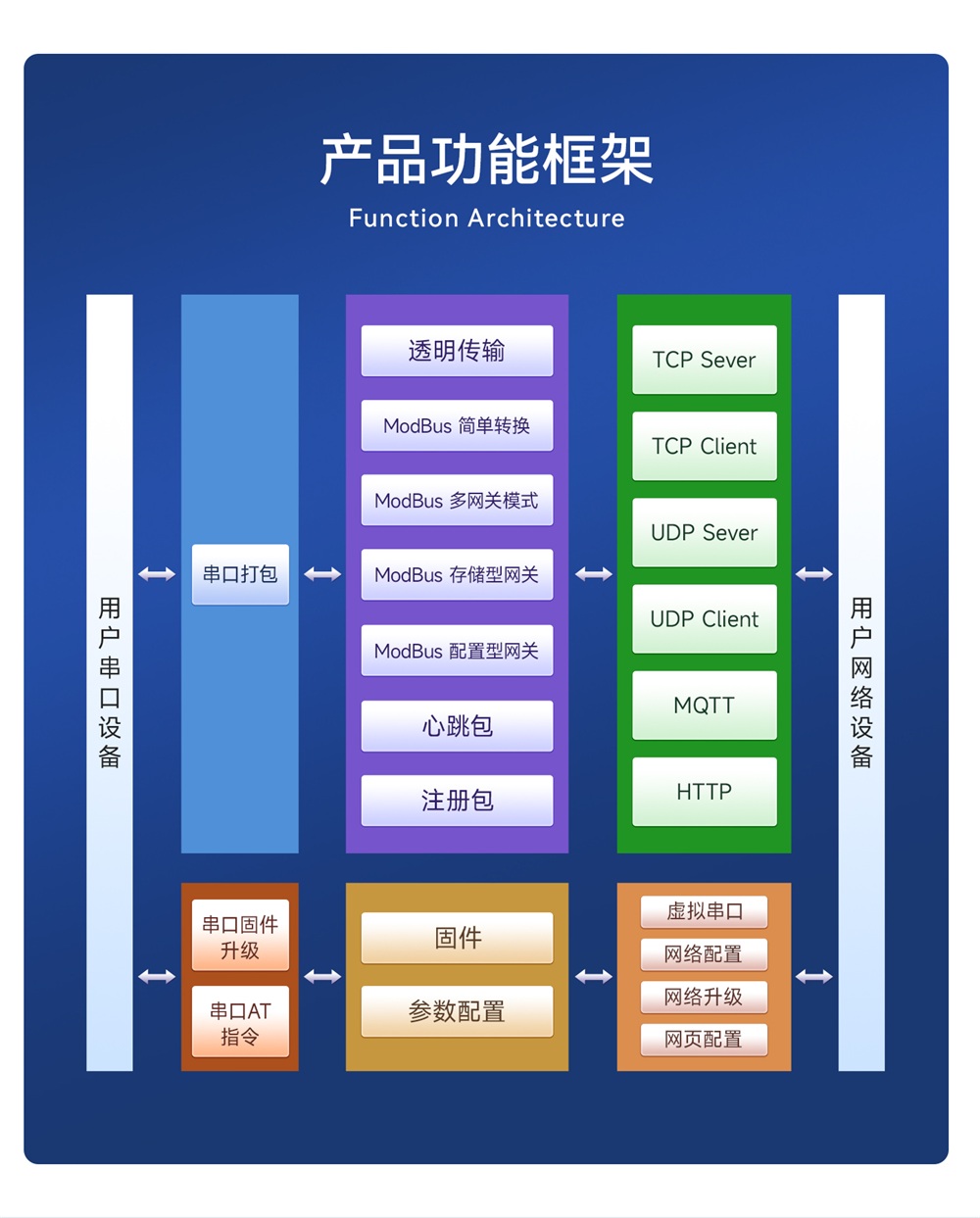

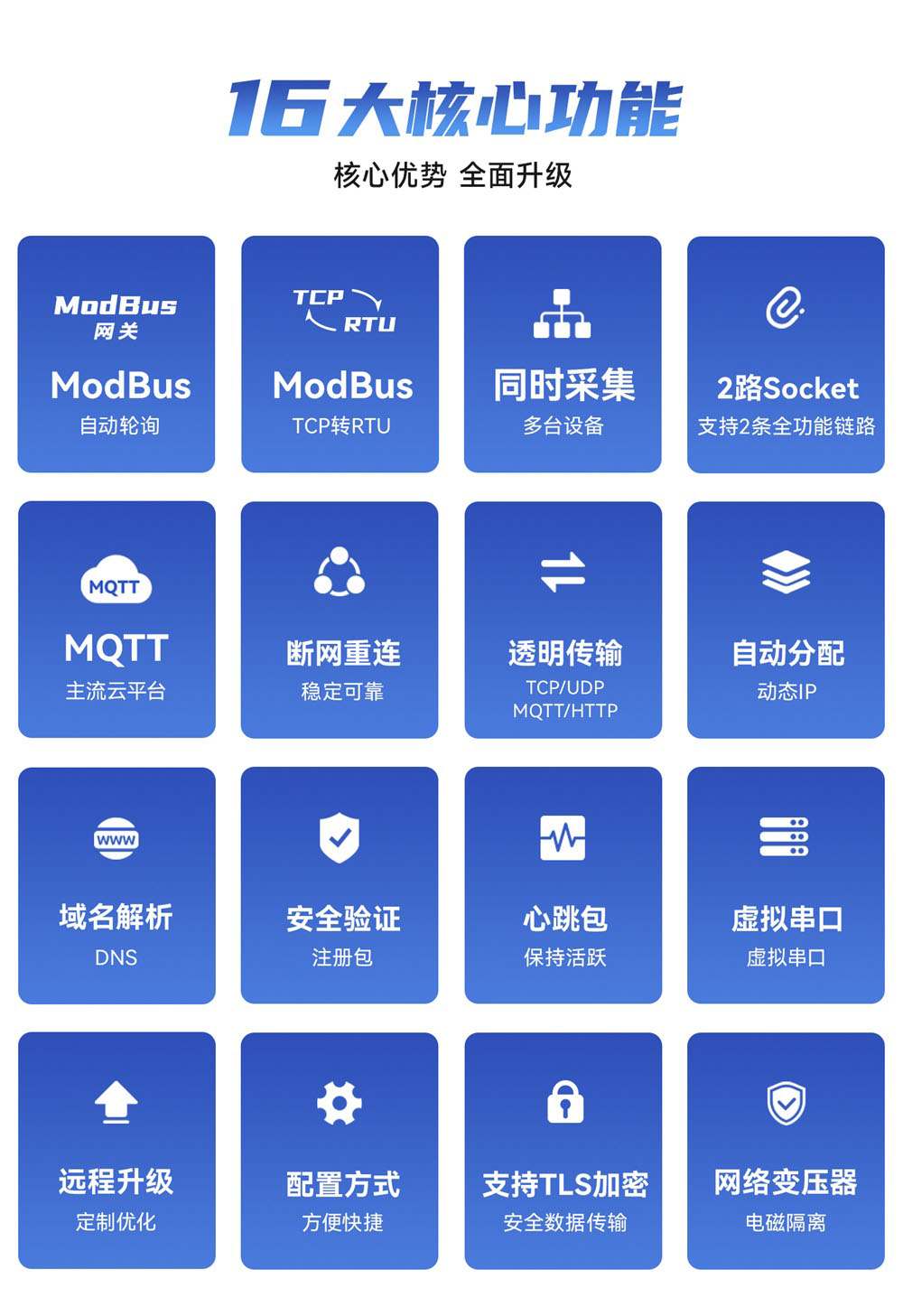

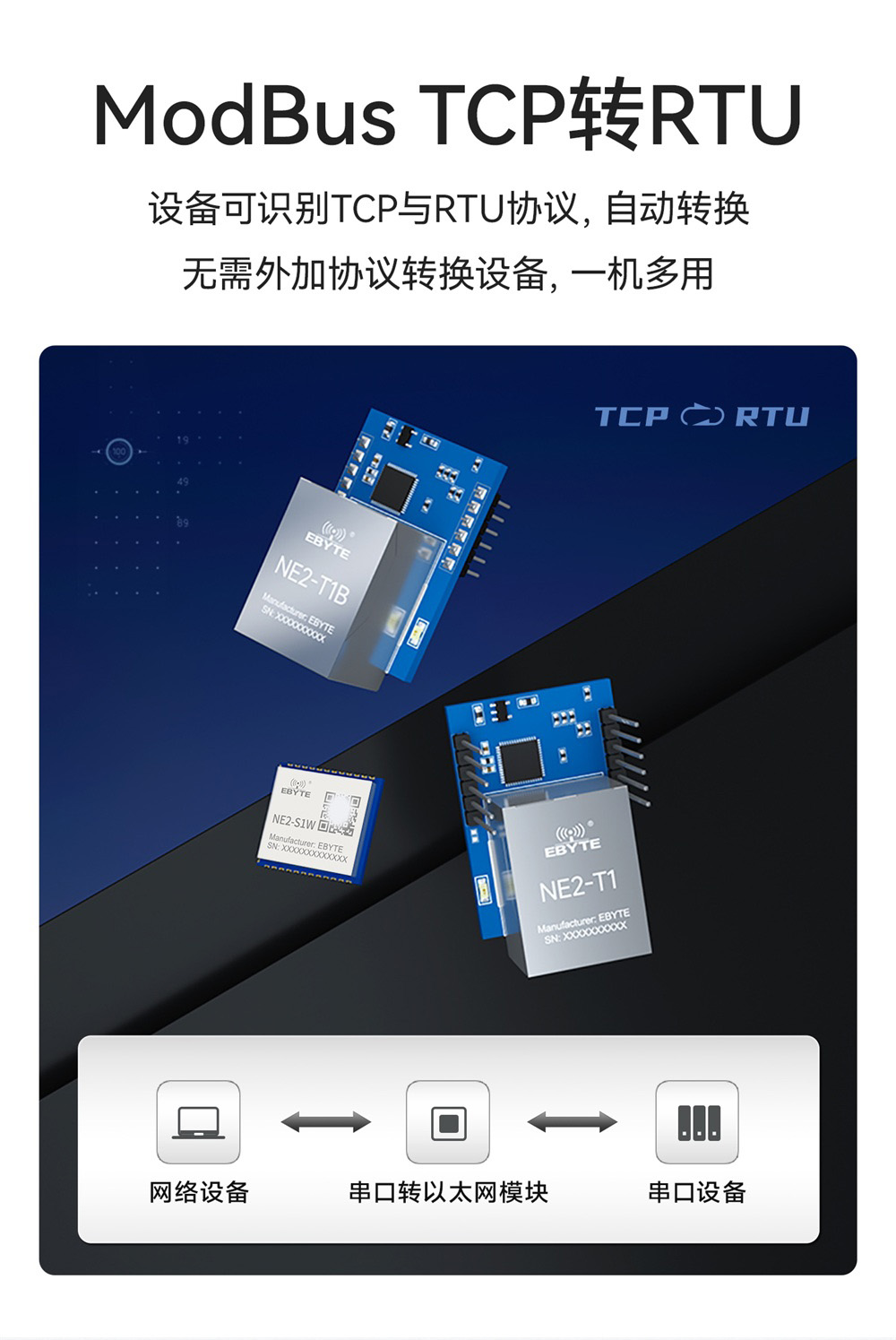

| 项目 | 说明 |
| 工作电压 | DC 3.1~6V；如5.0V供电，供电负载能力建议300mA以上 |
| 封装 | 1.27mm邮票孔 |
| 工作模式 | TCP Server（默认）、TCP Client、UDP Server、UDP Client、HTTP Client、MQTT Client |
| Socket连接 | TCP服务器下单链路支持5路客户端连接 |
| 网络协议 | TCP/UDP、MQTT、HTTP、IPv4、DHCP、DNS |
| 以太网IP获取 | 静态IP（默认）、DHCP |

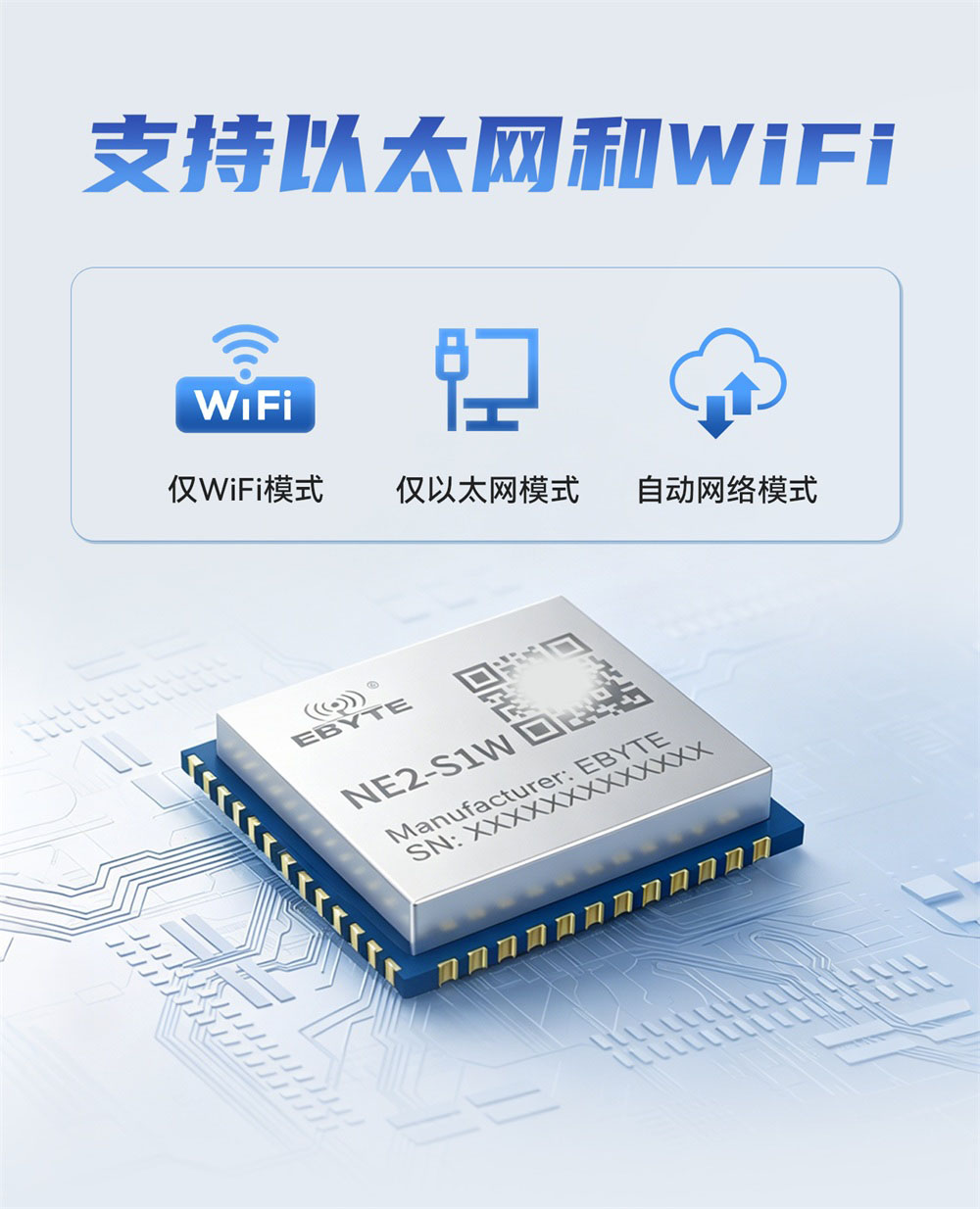

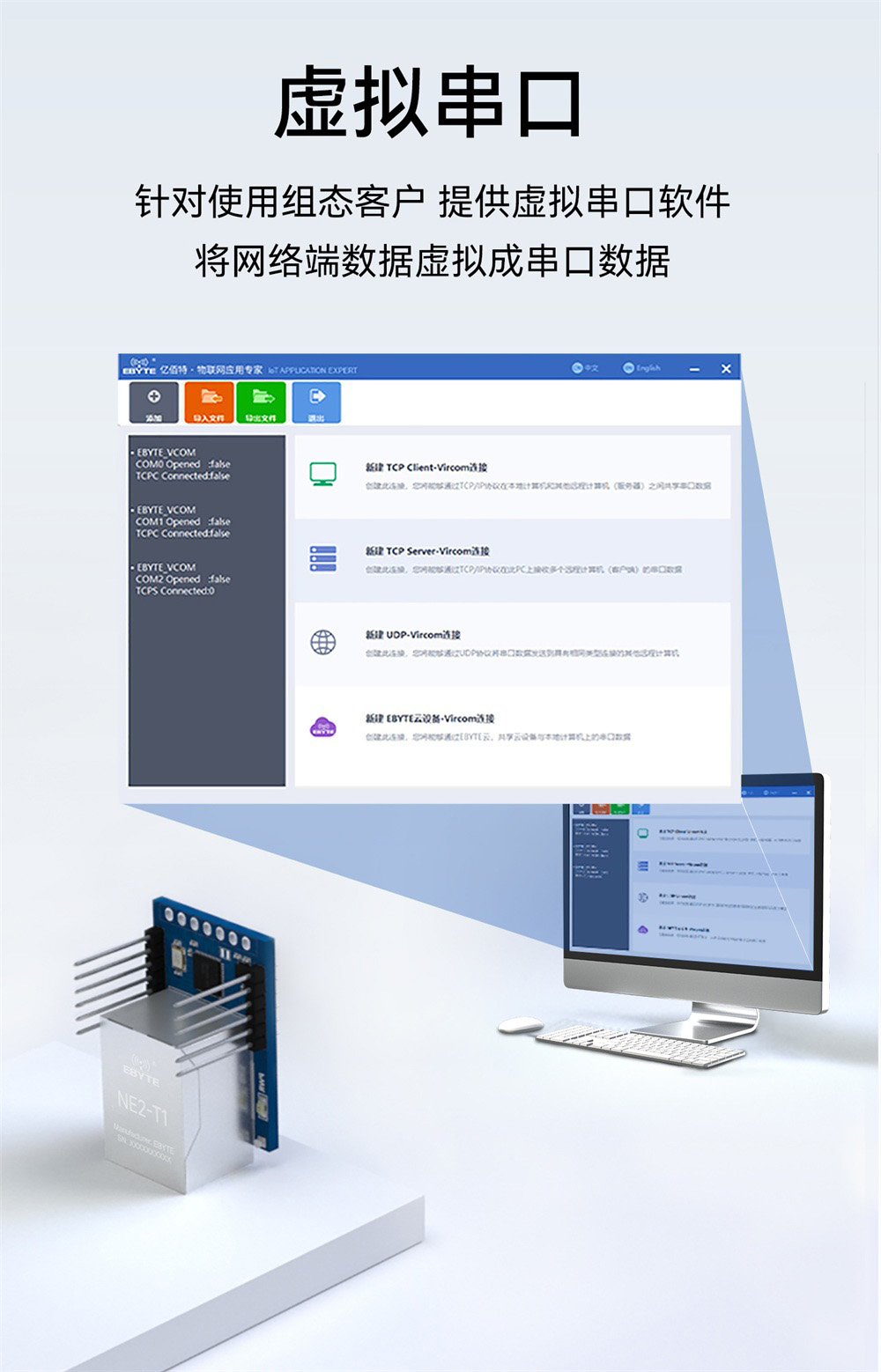

| WiFi工作模式 | AP（默认）、STA |
| DNS域名解析 | 支持 |
| 域名解析服务器 | 114.114.114.114（可自定义） |
| 配置方式 | 网页、参数配置工具、AT指令 |
| 以太网IP地址 | 192.168.3.7（可自定义） |
| 用户名 | admin（可自定义） |
| 密码 | admin（可自定义） |
| 本地端口 | 8886（可自定义） |
| 子网掩码 | 255.255.255.0（可自定义） |
| 网关 | 192.168.3.1（可自定义） |
| 串口缓存 | 10kByte或1024包 |
| 打包机制 | 最长1024Byte，1~80字节空闲时间 |
| 串口波特率 | 600~460800 bps（默认115200） |
| 数据位 | 5、6、7、8（默认） |
| 停止位 | 1（默认）、1.5、2 |
| 校验位 | None（默认）、 Odd、Even |
| 产品尺寸 | 19×17mm （L×W×H） |
| 工作温湿度 | -40~+85℃、5%~95%RH（无凝露） |
| 存储温湿度 | -40~+105℃、5%~95%RH（无凝露） |

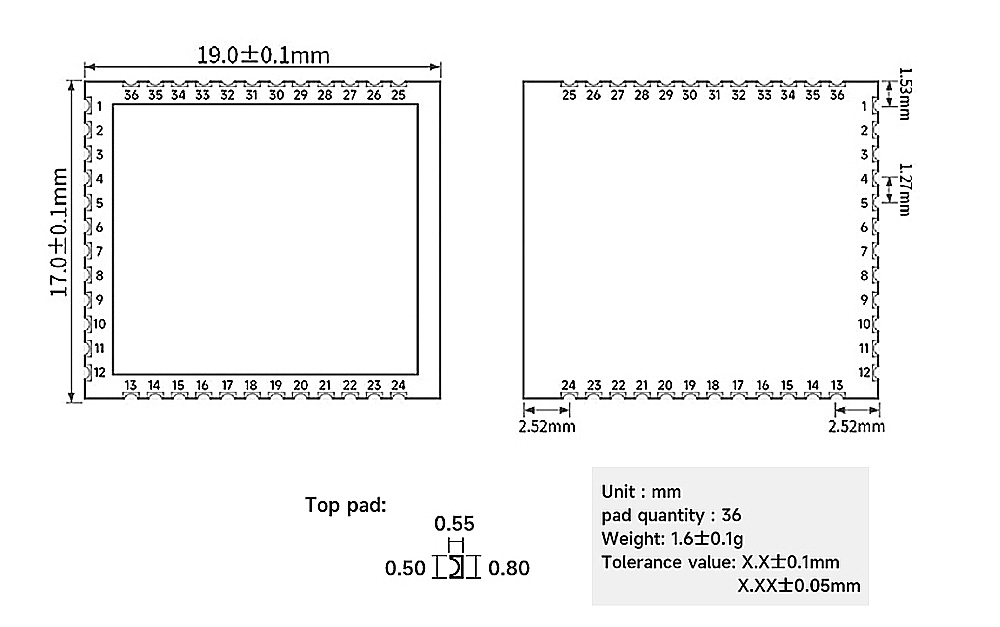

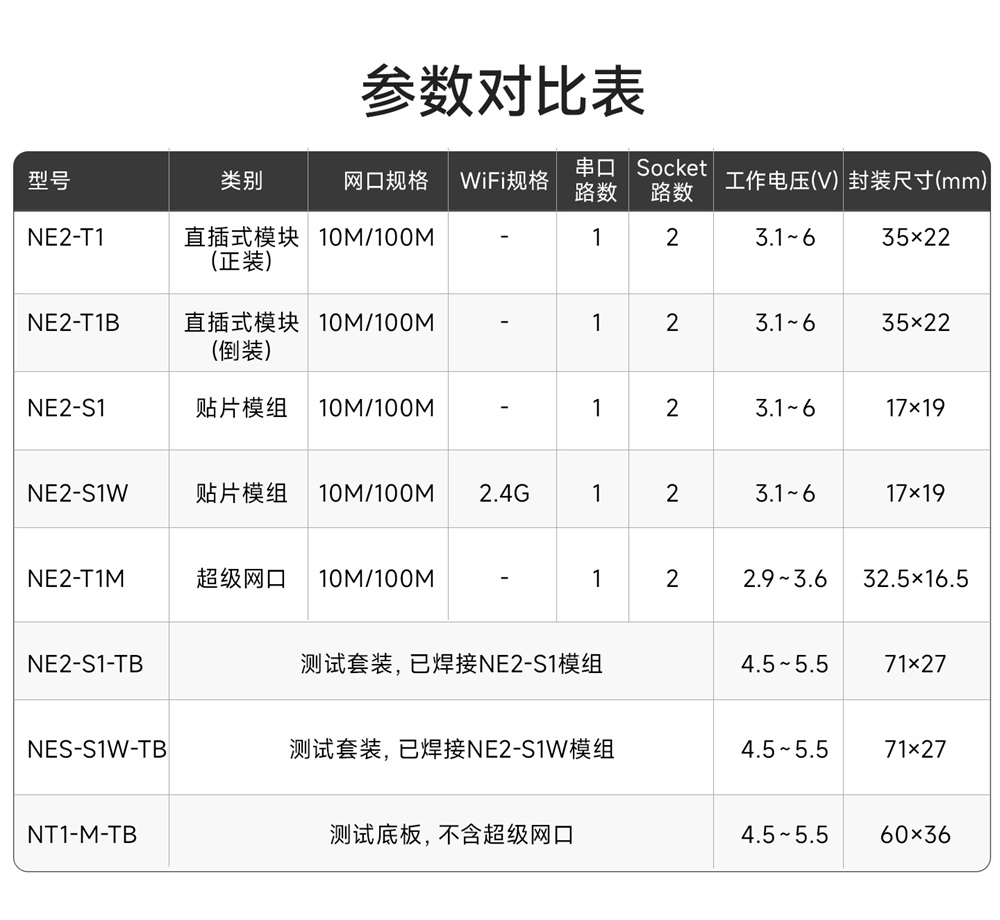

| 序号 | 引脚功能 | 描述 |
| 1 | RX_P | 以太网接收 RX+信号； |
| 2 | RX_N | 以太网接收 RX-信号； |
| 3 | TX_P | 以太网发送 TX+信号； |
| 4 | TX_N | 以太网发送 TX-信号； |
| 5 | NC | 默认悬空； |
| 6 | NC | 默认悬空； |
| 7 | TXD | 串口发送数据，TTL电平通讯电压仅支持3.3V，若接5V需电平转换； |
| 8 | NC | 默认悬空； |
| 9 | NC | 默认悬空； |
| 10 | RXD | 串口接收数据，TTL电平通讯电压仅支持；3.3V，若接5V需电平转换； |
| 11 | 485_EN | 串口默认工作在全双工模式，如外接485芯片，则该引脚外接1k下拉电阻，引脚功能变为RS485使能控制引脚，串口发送数据时置高，常态为低； |
| 12 | GND | 接地； |
| 13 | ANT | WiFi天线引脚； |
| 14 | ANT_GND | 天线接地，减少干扰； |
| 15 | RST | 外部复位输入，低电平100ns以上有效，内部弱上拉； |
| 16 | NC | 默认悬空； |
| 17 | LINK | 高：网线未连接；2Hz方波：网线连接正常但是链路未连接； 低：网络链路连接成功； |
| 18 | NC | 默认悬空； |
| 19 | NC | 默认悬空； |
| 20 | IO_RST | 恢复出厂引脚，内部弱上拉，可外接复位按键，低电平持续5~10s左右恢复出厂设置；低电平持续200~800ms重启设备； |
| 21 | NC | 默认悬空； |
| 22 | TX_LED | 串口数据发送LED指示灯，默认输出高电平，发送数据时输出10Hz方波； |
| 23 | GND | 公共接地端，电源负端输入； |
| 24 | VCC | DC 3.1~6V电源正输入，如5.0V供电，供电负载能力建议300mA以上 |
| 25 | GND | 公共接地端，电源负端输入； |
| 26 | RX_LED | 串口数据接收LED指示灯，默认输出高电平，接收数据时输出10Hz方波； |
| 27 | NC | 默认悬空； |
| 28 | NC | 默认悬空； |
| 29 | NC | 默认悬空； |
| 30 | NC | 默认悬空； |
| 31 | LINKLED | 100M PHY指示灯，PHY协商成功后拉高，有数据收发时闪烁； |
| 32 | SPDLED | 10M PHY指示灯，PHY协商成功后拉低，有数据时收发时闪烁； |
| 33 | NC | 默认悬空； |
| 34 | NC | 默认悬空； |
| 35 | VOUT | 3.3V@50ma，最大提供50ma输出能力 |
| 36 | GND | 公共接地端，电源负端输入； |
| 批量采购/定制产品 |
| 【销售专线】：4000-330-990 7x24小时销售服务热线 |
| 【联系邮箱】：support@cdebyte.com |
| 技术咨询 |
| 【在线提交】：https://www.ebyte.com/apple-technology.html |
| 【联系邮箱】：support@cdebyte.com |
| 产品 型号 | 接口信号 | 接口方式 | 网络协议 | 域名解析 | 产品尺寸mm | 产品特点 | 技术 手册 | 样品 购买 |
|---|---|---|---|---|---|---|---|---|

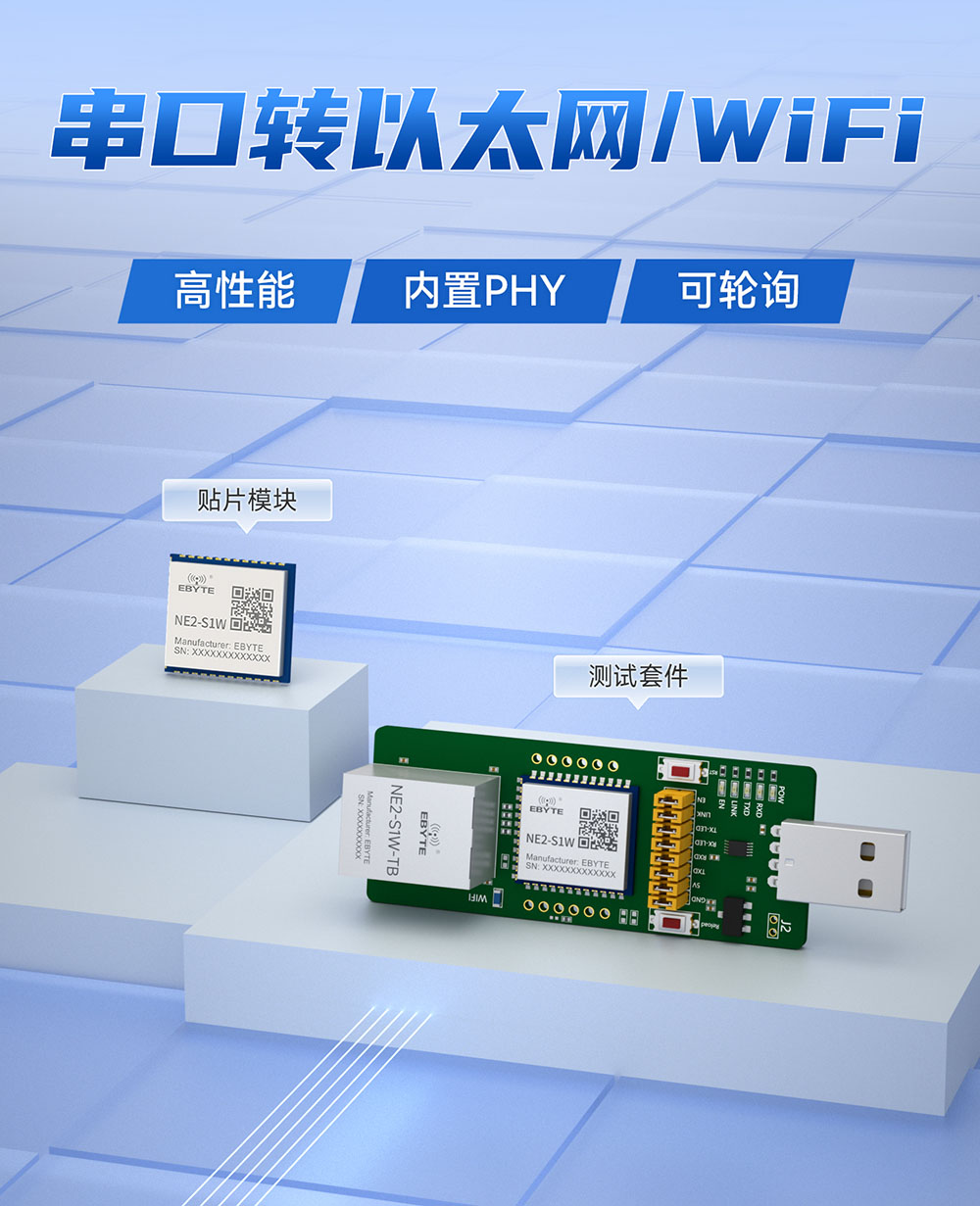

| NE2-S1W-TB | 以太网 | USB | TCP/UDP、MQTT、HTTP、IPv4、DHCP、DNS | 支持 | 86*27 | 以太网贴片模块测试套件 | ||

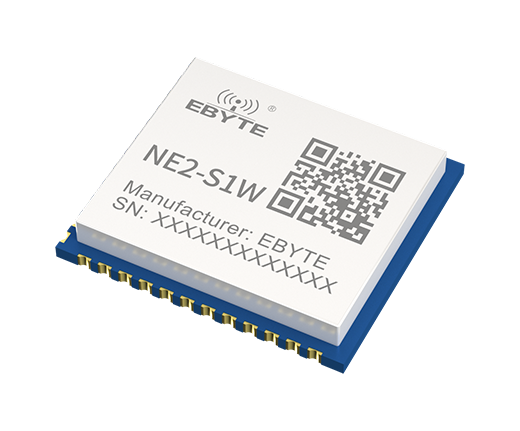

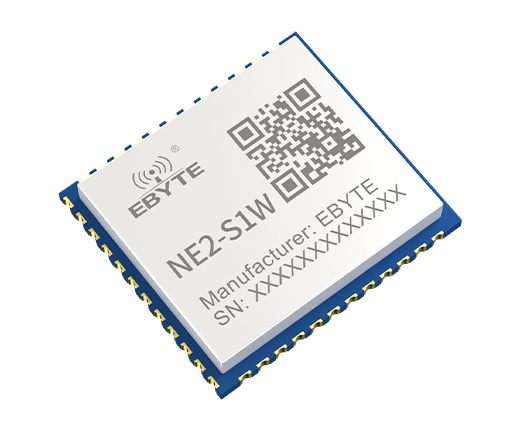

| NE2-S1W | 以太网 | TTL | TCP/UDP、MQTT、HTTP、IPv4、DHCP、DNS | 支持 | 17*19 | 串口转以太网/WIFI贴片模块 | ||
