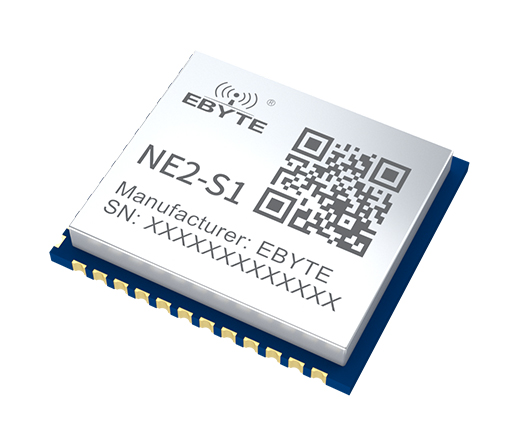

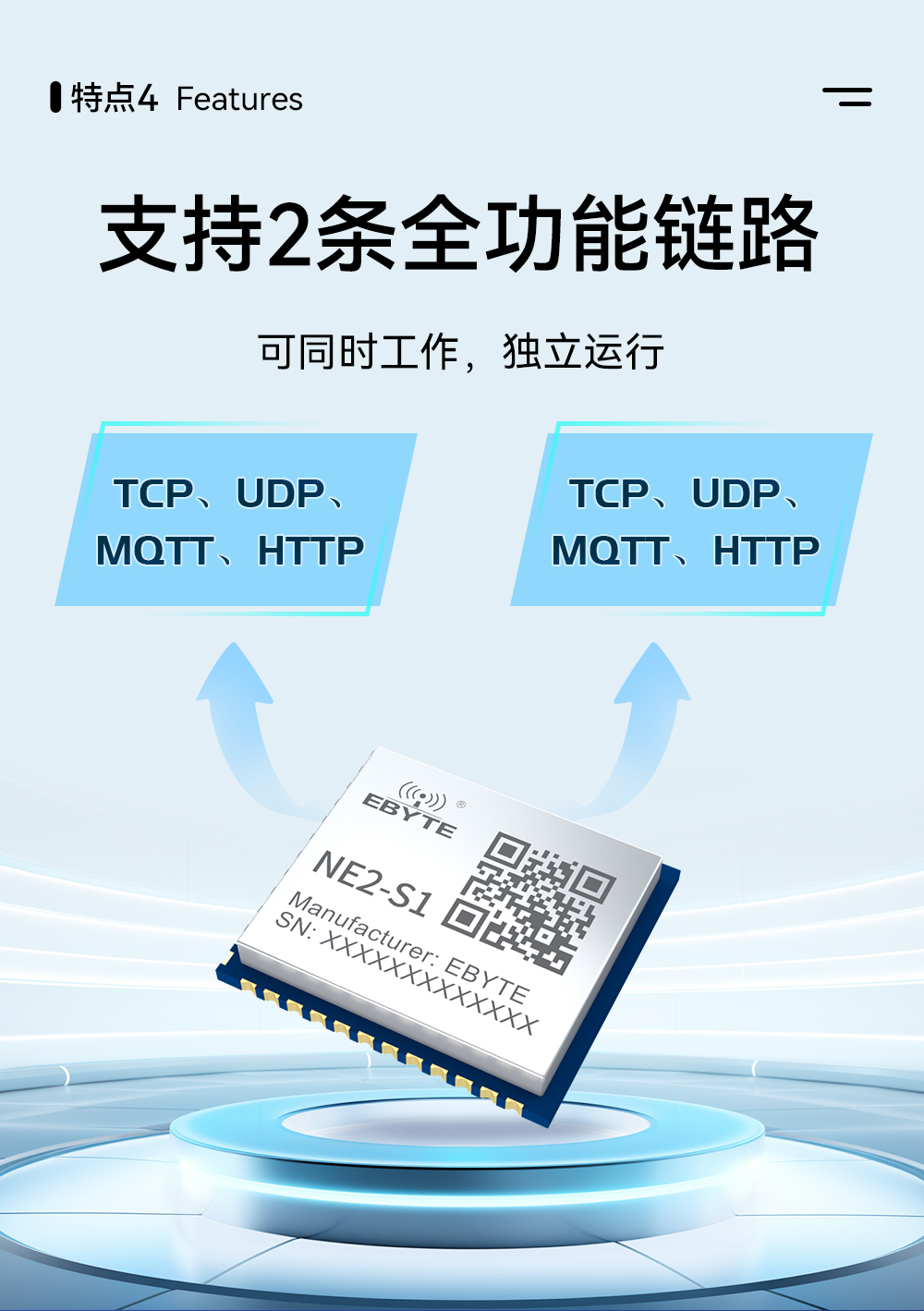

| 项目 | 说明 |
| 工作电压 | DC 3.1~6V（VCC1） 如 5.0V 供电，须使用 VCC 引脚，且 5.0V 供电负载能力建议300mA以上 DC 3.0~3.6V（VCC2） 如 3.3V 供电，推荐使用 VCC2 引脚（不建议接 VCC1 引脚）且3.3V供电负载能力建议300mA以上 两种供电方式只能选择其中一种，切记不可同时供电。 |
| 工作电流 | 峰值：180mA@5V(VCC1);170mA@3.3V(VCC2) |
待机：50mA@5V(VCC1);40mA@3.3V(VCC2) | |
| 封装 | 1.27mm 邮票孔 |
| 工作模式 | TCP Server（默认）、TCP Client、UDP Server、UDP Client、HTTP Client、MQTT Client |
| Socket 连接 | TCP 服务器下单链路支持 5 路客户端连接 |
| 网络协议 | TCP/UDP、MQTT、HTTP、IPv4、DHCP、DNS |
| IP 获取方式 | 静态 IP（默认）、DHCP |
| DNS 域名解析 | 支持 |
| 域名解析服务器 | 114.114.114.114（可自定义） |
| 配置方式 | 网页、参数配置工具、AT 指令 |
| IP 地址 | 192.168.3.7（可自定义） |
| 用户名 | admin（可自定义） |
| 密码 | admin（可自定义） |
| 本地端口 | 8886（可自定义） |
| 子网掩码 | 255.255.255.0（可自定义） |
| 网关 | 192.168.3.1（可自定义） |
| 串口缓存 | 10kByte 或 1024 包 |
| 打包机制 | 最长 1024Byte，1~80 字节空闲时间 |
| 串口波特率 | 600~460800 bps（默认 115200） |
| 数据位 | 5、6、7、8（默认） |
| 停止位 | 1（默认）、1.5、2 |
| 校验位 | None（默认）、 Odd、Even |
| 产品尺寸 | 19×17mm （L×W×H） |
| 产品重量 | 2g ± 1g |
| 工作温湿度 | -40~+85℃、5%~95%RH（无凝露） |
| 存储温湿度 | -40~+105℃、5%~95%RH（无凝露） |
| 序号 | 引脚功能 | 描述 |
| 1 | RX_P | 以太网接收 RX+信号； |
| 2 | RX_N | 以太网接收 RX-信号； |
| 3 | TX_P | 以太网发送 TX+信号； |
| 4 | TX_N | 以太网发送 TX-信号； |
| 5 | NC | 默认悬空； |
| 6 | NC | 默认悬空； |
| 7 | TXD | 串口发送数据，TTL 电平通讯电压仅支持 3.3V，若接5V需电平转换； |
| 8 | NC | 默认悬空； |
| 9 | NC | 默认悬空； |
| 10 | RXD | 串口接收数据，TTL 电平通讯电压仅支持；3.3V，若接5V需电平转换； |
| 11 | 485_EN | 串口默认工作在全双工模式，如外接485芯片，则该引脚外接1k下拉电阻，引脚功能变为RS485使能控制引脚，串口发送数据时置高，常态为低； |
| 12 | NC | 默认悬空； |
| 13 | NC | 默认悬空； |
| 14 | NC | 默认悬空； |
| 15 | RST | 外部复位输入，低电平 100ns 以上有效，内部弱上拉； |
| 16 | NC | 默认悬空； |
| 17 | LINK | 高：网线未连接； 2Hz方波：网线连接正常但是链路未连接； 低：网络链路连接成功； |
| 18 | NC | 默认悬空； |
| 19 | NC | 默认悬空； |
| 20 | IO_RST | 恢复出厂引脚，内部弱上拉，可外接复位按键，低电平持续5~10s左右恢复出厂设置；低电平持续200~800ms重启设备； |
| 21 | NC | 默认悬空； |
| 22 | TX_LED | 串口数据发送 LED 指示灯，默认输出高电平，发送数据时输出10Hz方波； |
| 23 | GND | 公共接地端，电源负端输入； |
| 24 | VCC1 | DC 3.1~6V(VCC1)电源正输入如5.0V供电，须使用VCC引脚，且5.0V供电负载能力建议300mA以上两种供电方式只能选择其中一种，切记不可与VCC2同时供电； |
| 25 | GND | 公共接地端，电源负端输入； |
| 26 | RX_LED | 串口数据接收 LED 指示灯，默认输出高电平，接收数据时输出10Hz方波； |
| 27 | NC | 默认悬空； |
| 28 | NC | 默认悬空； |
| 29 | NC | 默认悬空； |
| 30 | NC | 默认悬空； |
| 31 | LINKLED | 10M PHY 指示灯，PHY 协商成功后拉低，有数据收发时闪烁； |
| 32 | SPDLED | 100M PHY 指示灯，PHY 协商成功后拉低，有数据时收发时闪烁； |
| 33 | NC | 默认悬空； |
| 34 | NC | 默认悬空； |
| 35 | VCC2 | DC 3.0~3.6V(VCC2) 如 3.3V 供电，推荐使用 VCC2 引脚（不建议接 VCC1引脚）且3.3V 供电负载能力建议 300mA 以上；两种供电方式只能选择其中一种，切记不可与VCC1同时供电； |
| 36 | GND | 公共接地端，电源负端输入； |
