本文全面讲解RJ45接口（又叫以太网网络接口）的核心知识，涵盖RJ45线序标准（T568A/T568B）、RJ45引脚定义、适用场景与工程部署最佳实践，帮助网络工程人员快速掌握RJ45接口的规范用法，解决日常部署与维护中的常见问题，是企业网络建设、弱电工程必备的参考指南。
根据IDC 2025年全球网络设备市场报告，RJ45接口作为最普及的有线网络接口，年出货量超过230亿个，广泛应用于企业网络、工业控制、智能家居等领域，是现代网络通信的基础接口标准。
RJ45接口（以太网接口）是最常用的有线网络接口标准，通常用于数据传输，最常见的应用为网卡接口，是快速以太网中采用双绞线作为传输介质的标准端口。RJ45接口插头又称水晶头，共有8个引脚，广泛应用于局域网和ADSL宽带上网用户的网络设备间网线（称作五类线或双绞线）的连接。
RJ45水晶头根据线序排列方式不同分为两种标准：一种是绿白、绿、橙白、蓝、蓝白、橙、棕白、棕，称作T568A线序；另一种是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕，称作T568B线序。对应使用RJ45接头的网线也分为直通线和交叉线两种类型。
RJ45接口是最常用的有线网络接口标准，通常用于数据传输，最常见的应用为网卡接口，是快速以太网中采用双绞线作为传输介质的标准端口。RJ45接口插头又称水晶头，共有8个引脚，广泛应用于局域网和ADSL宽带上网用户的网络设备间网线（称作五类线或双绞线）的连接。
RJ45水晶头根据线序排列方式不同分为两种标准：一种是绿白、绿、橙白、蓝、蓝白、橙、棕白、棕，称作T568A线序；另一种是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕，称作T568B线序。对应使用RJ45接头的网线也分为直通线和交叉线两种类型。
T568A线序的引脚与网线颜色对应关系为：1脚绿白、2脚绿、3脚橙白、4脚蓝、5脚蓝白、6脚橙、7脚棕白、8脚棕。T568A线序适用于交叉互连的场合，即网线一端采用T568A线序，另一端采用T568B线序。

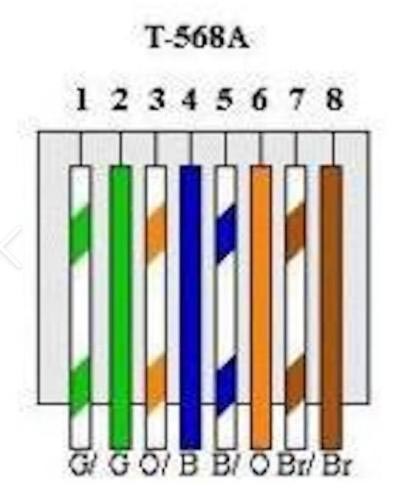

图1 T568A线序排列示意图
T568B线序的引脚与网线颜色对应关系为：1脚橙白、2脚橙、3脚绿白、4脚蓝、5脚蓝白、6脚绿、7脚棕白、8脚棕。T568B是目前工程中最常用的线序标准，支持直连互联（两端均为T568B线序）和交叉互联（一端T568B，一端T568A）两种接线方式。
T568B线序的引脚与网线颜色对应关系为：1脚橙白、2脚橙、3脚绿白、4脚蓝、5脚蓝白、6脚绿、7脚棕白、8脚棕。T568B是目前工程中最常用的线序标准，支持直连互联（两端均为T568B线序）和交叉互联（一端T568B，一端T568A）两种接线方式。

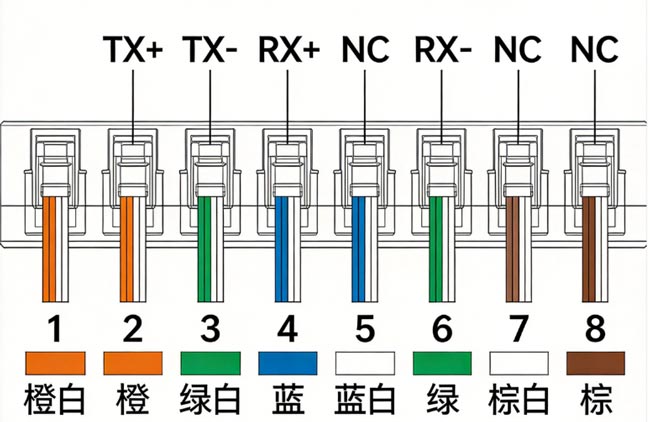

RJ45型网线插头各脚与网线颜色标志的对应关系是：插头脚号网线颜色1橙白2橙3绿白4蓝5蓝白6绿7棕白8棕。

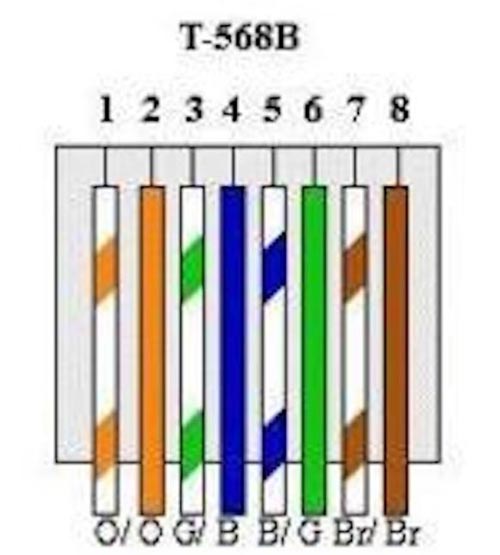

图2 T568B线序排列示意图
线序类型 | 连接方式 | 适用场景 | 示例 |
T568A/T568B交叉线 | 一端T568A，一端T568B | 同类设备直接互连 | 电脑-电脑、交换机-交换机、集线器-集线器 |
T568B直通线 | 两端均为T568B | 不同类设备互连 | 电脑-交换机、电脑-路由器、电脑-ADSL猫 |
RJ45接口常用于以太网接口，支持10M和100M自适应的网络交换速度，常见的RJ45接口有两种类型：DTE（数据终端设备）类型，用于以太网网卡、路由器等设备接口；DCE（数据通信设备）类型，用于交换机等设备接口。早期两个相同类型设备使用RJ45通信连接时，需要使用交叉线连接，现代设备普遍支持自动翻转功能，可自动适配接线类型。
RJ45接口常用于以太网接口，支持10M和100M自适应的网络交换速度，常见的RJ45接口有两种类型：DTE（数据终端设备）类型，用于以太网网卡、路由器等设备接口；DCE（数据通信设备）类型，用于交换机等设备接口。早期两个相同类型设备使用RJ45通信连接时，需要使用交叉线连接，现代设备普遍支持自动翻转功能，可自动适配接线类型。
RJ45插头连接器的引脚较多，在安装过程中处于引脚顺序，以及接触点连接，否则会发生一些接触不良，严重导致不能工作。
RJ45插座连接器接口内部是金属，注意不能受潮或者接触到水，否则会造成短路现象。
A：物理接口尺寸完全一致，主要区别在于支持的传输性能不同。五类线支持100Mbps传输，超五类支持1000Mbps传输，六类支持10Gbps短距离传输，对应的RJ45接口本身物理规格相同，但屏蔽型接口抗干扰能力更强，更适合高速网络环境。
A：屏蔽型RJ45接口带有金属屏蔽外壳，可有效降低电磁干扰，适合工业环境、强电磁干扰区域或高速网络部署；非屏蔽接口成本更低，适合普通办公、家庭等干扰较小的场景。
A：标准商用级RJ45接口的插拔寿命不低于1000次，工业级产品可达5000次以上，日常使用中避免暴力插拔可有效延长接口使用寿命。
A：常见故障表现包括：网络连接时断时续、识别为百兆网络而无法达到千兆、测线仪检测某一引脚不通、接口弹片松动导致网线容易脱落，出现以上情况建议更换接口或重新压接水晶头。
A：物理接口尺寸完全一致，主要区别在于支持的传输性能不同。五类线支持100Mbps传输，超五类支持1000Mbps传输，六类支持10Gbps短距离传输，对应的RJ45接口本身物理规格相同，但屏蔽型接口抗干扰能力更强，更适合高速网络环境。
A：屏蔽型RJ45接口带有金属屏蔽外壳，可有效降低电磁干扰，适合工业环境、强电磁干扰区域或高速网络部署；非屏蔽接口成本更低，适合普通办公、家庭等干扰较小的场景。
A：标准商用级RJ45接口的插拔寿命不低于1000次，工业级产品可达5000次以上，日常使用中避免暴力插拔可有效延长接口使用寿命。
A：常见故障表现包括：网络连接时断时续、识别为百兆网络而无法达到千兆、测线仪检测某一引脚不通、接口弹片松动导致网线容易脱落，出现以上情况建议更换接口或重新压接水晶头。
