之前跟大家分享了IEEE 802.15.4协议的帧类型和数据传输模型，作为IEEE 802.15.4协议分享的最后一期，本周我们一起来看看该协议的PHY层物理特性和帧结构。
无线电收发的激活和关闭
当前通道内的能量检测（ED）
接收数据包的链路质量指示(LQI）
空闲信道评估（CCA）用于载波侦听多路访问/冲突避免(CSMA-CA)
频道频率选择
数据传输和接收

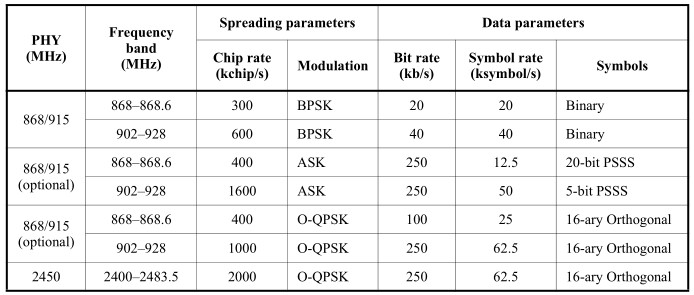

868/915 MHz DSSS（直接序列扩频）采用BPSK（二进制相移键控）调制
868/915 MHz DSSS（直接序列扩频）采用O-QPSK调制
868/915 MHz PSSS(并行序列扩频) 采用 BPSK 和ASK（幅移键控）调制
2450 MHz DSSS（直接序列扩频）采用O-QPSK调制
SHR:同步头（包括Preamble和SFD），允许一个接收设备同步同时锁定到每一位流。
PHR：PHY帧头（包括Frame length和Reserved），帧的长度信息。
PHY Payload：可变长度的有效载荷，携带MAC子层的数据帧。

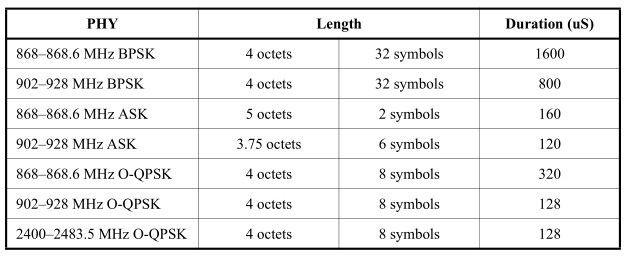

其中SHR字段：Preamble，用于无线电收发器从接收的数据信息中获取芯片和同步标识，Preamble字段的长度由物理参数决定如下图所示：
SFD，指示SHR的结束和数据包的开始，不同的物理参数具备不同的长度如下图所示：
