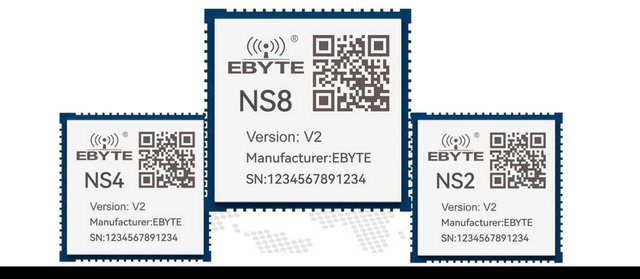

NSX-V2系列（NS2-V2/NS4-V2/NS8-V2）是成都亿佰特电子科技有限公司推出的第二代多串口转以太网模组，在原有NS2/NS4/NS8系列基础上进行全面升级。新一代产品聚焦高可靠性、灵活扩展性、低功耗设计，支持Modbus网关、MQTT/HTTP协议、虚拟串口等核心功能，适用于工业自动化、智能交通、能源管理等场景，满足从小型设备到大规模集群的多样化联网需求。
协议扩展性：新增Modbus存储型网关（自动采集数据并缓存）、多主机模式（允许多客户端并发访问）。
网络优化：支持DNS动态域名解析，适应复杂网络环境；集成心跳包/注册包机制，保障链路稳定性。
硬件升级：
采用LCC封装，缩小体积（NS8-V2尺寸仅27×27mm）。
内置120Ω终端电阻，支持端子排针接线，兼容工业现场布线。
提升抗干扰能力：NS8-V2支持±8kV静电防护，适应恶劣工业环境。
配置灵活性：支持AT指令集、网络配置工具（网页/上位机）、虚拟串口软件三种配置方式。
场景需求：PLC与SCADA系统互联，实时传输传感器数据。
NS4-V2方案：
NS4-V2：连接4台PLC，通过Modbus TCP协议将数据上传至OPC UA服务器。
优势：支持多主机模式，允许工程师站与HMI同时访问同一PLC。
典型案例：某汽车零部件工厂通过NS8-V2实现8条产线数据汇总，降低30%运维成本。
场景需求：高速公路ETC门架实时上传车辆计费数据。
NS4-V2方案：
NS4-V2：采集RS485接口的RSU设备数据，通过4G网络接入交通云平台。
优势：支持MQTT协议低延迟传输，配合阿里云IoT平台实现数据可视化。
关键技术：
配置心跳包（周期5秒），网络中断时触发短信告警。
启用DNS解析，适应移动基站动态IP环境。
场景需求：光伏电站远程监控逆变器运行状态。
NS2-V2系列2路串口转以太网模组方案：
NS2-V2：连接逆变器RS485接口，通过HTTP协议将功率、电压数据推送到华为云。
优势：支持JSON格式数据封装，兼容主流云平台API。
扩展功能：集成存储型网关，定时采集数据并缓存，断网时自动续传。
（1）硬件连接
RS485设备接入：将设备A/B线接入NSX-V2的R+、R-接口，注意极性匹配。
网络配置：通过网线连接电脑，登录设备Web管理界面（默认IP：192.168.3.7），设置目标服务器地址及端口。
Modbus TCP转RTU：
进入“Modbus参数”页面，启用“TCP Server”模式，设置本地端口为502。
在“寄存器映射”中绑定设备地址与数据类型（如0x03读保持寄存器）。
MQTT协议配置：
填写阿里云IoT平台Topic（如/device/data），设置用户名为DeviceSecret。
选择QoS等级（建议1级，确保消息必达）。
排查步骤：
检查网络是否互通（Ping目标IP）。
确认防火墙未屏蔽485/232端口。
查看设备日志（通过Web界面“System Log”）。
可能原因：
从站设备地址冲突。
波特率/校验位设置不一致。
解决方法：
使用Modbus Poll软件扫描在线从站设备。
重置设备为默认参数（长按Reset键10秒）。
优化措施：
启用心跳包（周期30秒），网络异常时触发告警。
外接4G高增益天线，部署在窗口或开阔区域。
全场景覆盖：NS2-V2（小型设备）、NS4-V2（中型集群）、NS8-V2（大规模系统）分级适配。
高可靠性：工业级防护设计，支持宽电压（DC 3.0~5.5V）、抗静电干扰。
易用性：支持AT指令、网页配置、虚拟串口三种调试方式。
今天的分享就到这里啦，亿佰特人每一天都致力于更好的助力物联化、智能化、自动化的物联网应用发展，提升资源利用率，更多串口转以太网模块产品和串口服务器应用配置资料，感兴趣的小伙伴可以登录我们的官网进行了解，还有客服在线答疑哦！
