NS8-V2-TB系列8串口转以太网贴片模块开发板配置教程

产品简介

NS8-V2-TB以太网模组测试套件自带USB转TTL电路(只内置一路,可通过跳线帽进行切换),无需外接转换器即可快速进行调试,并引出复位和恢复出厂设置引脚外接按键方便操作、同时引出以太网模组全部功能引脚,方便用户外接调试。

NS8-V2以太网模块是实现8串口数据与以太网数据转换的贴片式以太网串口服务器模组;具有多种Modbus网关模式以及TCP/DUP/MQTT/HTTP物联网网关模式,以太网模块可满足各类串口设备和PLC的联网功能。串口转以太网模组采用LCC封装,便于用户设备集成在PCB板上。

1、8串口转以太网模块开发板配置硬件准备

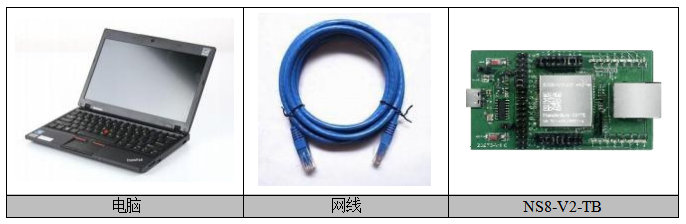

具体准备硬件设备如下图所示:

8串口转以太网模块开发板配置 1

2、8串口转以太网模块开发板配置软件准备

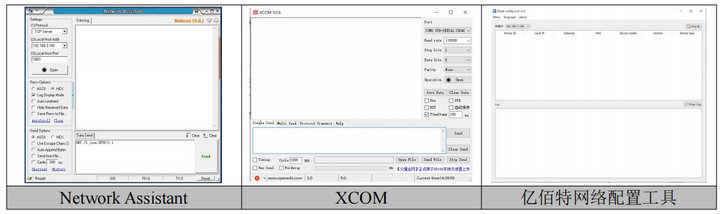

串口调试助手(XCOM),网络调试助手(TCP/IP调试助手),亿佰特网络配置工具(配置上位机),NS8-V2-TB系列8串口转以太网模块开发板产品资料下载地址:https://www.ebyte.com/product/2560.html;

8串口转以太网模块开发板配置 2

【注】手册展示上位机与官网提供上位机版本可能不同,已官网提供上位机为准。

3、设备默认参数测试步骤

不同的通道采用相同的IP不同的本机端口,比如出厂配置的通道1对应端口8001依次增加到通道8对应端口8008,详细介绍查看产品手册“通道与串口对应关系”章节。

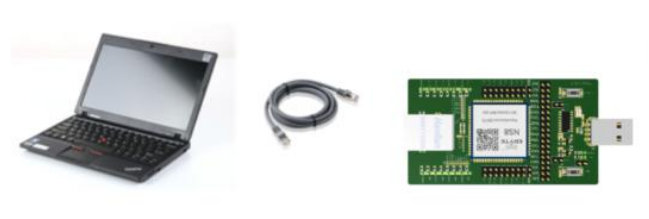

3.1、8串口转以太网模块连接硬件

8串口转以太网模块开发板配置 3

l 用网线连接设备网口和电脑网口;

l USB接口连接电脑;

l 确认状态没有问题后进行下一步配置;

注:测试底板默认用于测试第一路串口,如需验证其他串口需要进行跳线帽切换。

3.2、设备参数配置

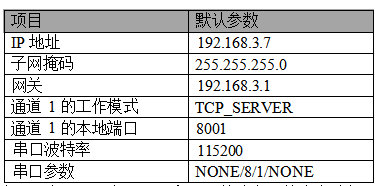

为了能使用户快速的对设备有个简单的认识,我们使用默认参数进行数据透明传输测试。NS8-V2系列8串口转以太网模组认参数如下表所示。

8串口转以太网模块开发板配置 4

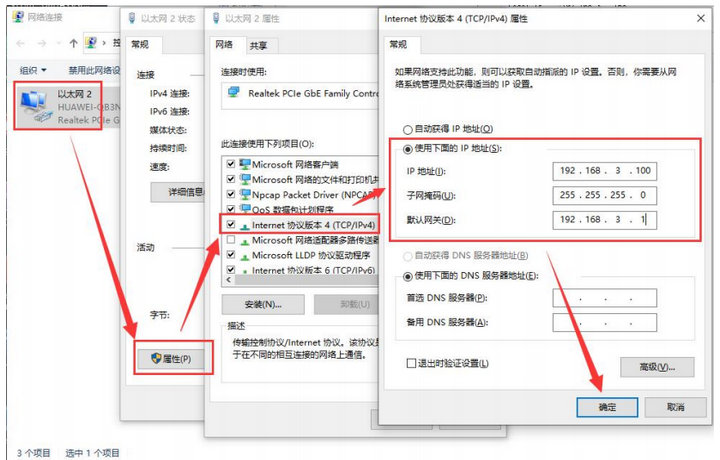

确保电脑IP与串口服务器IP在同一网段且不能冲突。检查方法如下图所示。

8串口转以太网模块开发板配置 5

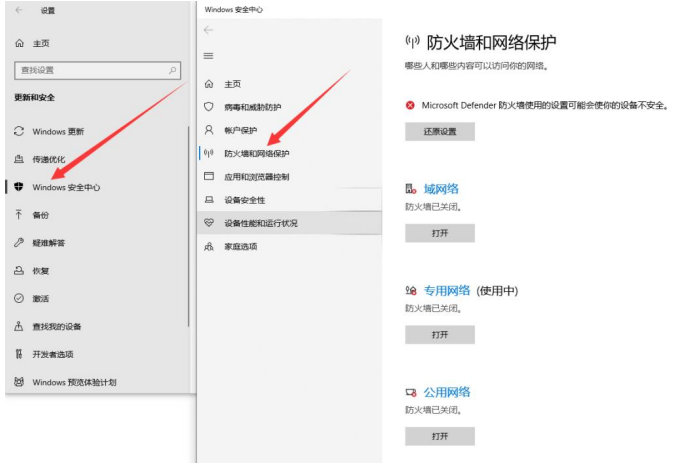

3.3、关闭电脑防火墙

如果通信不成功,用户可尝试将电脑关闭防火墙后,再尝试。

8串口转以太网模块开发板配置 6

3.4、打开“串口调试助手”

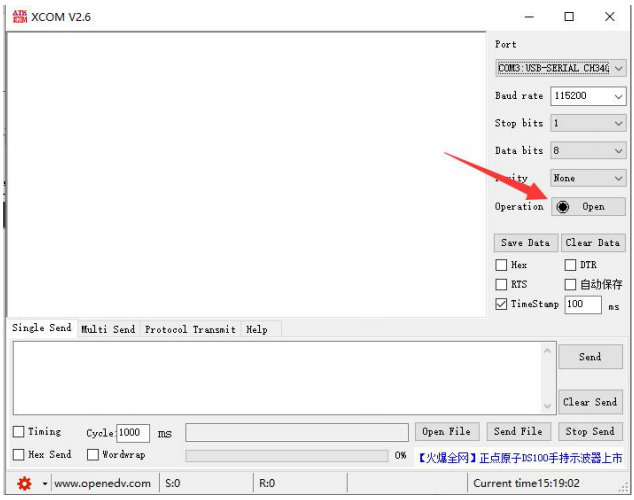

选择正确的串口号,配置正确的串口参数(115200-8N1),打开串口,如下图所示:

8串口转以太网模块开发板配置 7

3.5、打开网络助手

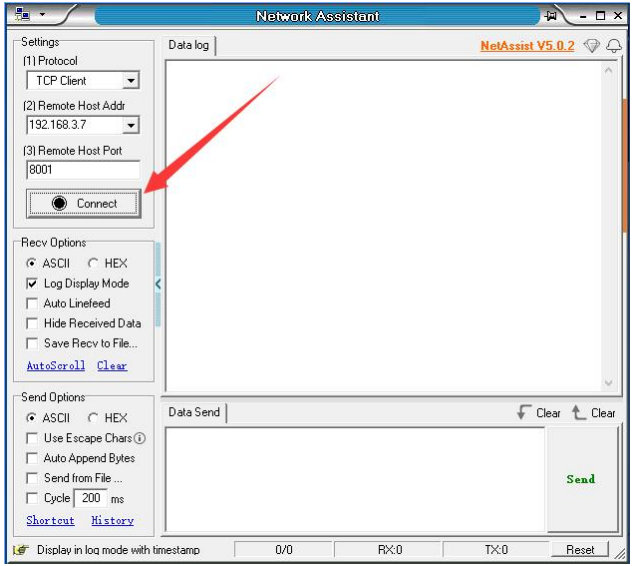

选择“TCP客户端”模式,配置远端IP为“192.168.3.7”,配置远端端口为“8001”如下图所示:

8串口转以太网模块开发板配置 8

3.6、收发数据测试

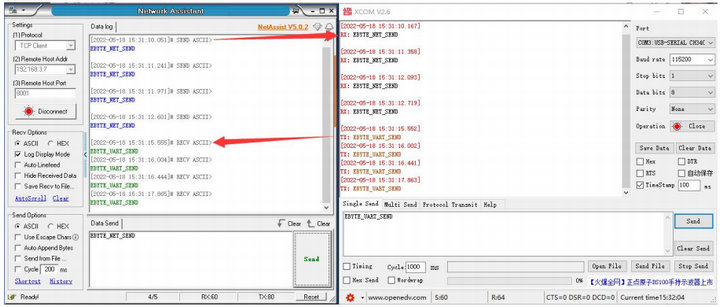

分别点击“网络调试助手”和“串口调试助手”上的【发送】按键,即可实现网络和串口数据的透明传输,如下图所示。

8串口转以太网模块开发板配置 9



今天的分享就到这里啦,亿佰特人每一天都致力于更好的助力物联化、智能化、自动化的物联网应用发展,提升资源利用率,更多串口转以太网模块产品和串口服务器应用配置资料,感兴趣的小伙伴可以登录我们的官网进行了解,还有客服在线答疑哦!
