NS2-V2系列多串口转以太网模块固件升级教程

一、多串口转以太网模块产品简介

1、多串口以太网贴片模块简介

NSx-V2系列多串口以太网模块是亿佰特研发的实现2/4/8串口数据与以太网数据互相转换的贴片式以太网串口服务器模组;具有多Modbus网关模式以及TCP/DUP/MQTT/HTTP网络协议物联网网关模式,可满足各类串口设备/PLC的联网功能。以太网模组采用LCC封装,便于用户设备集成在PCB板上。

NSX-V2系列多串口转以太网模组

2、多串口以太网贴片模块测试底板简介

NSx-TB测试套件自带USB转TTL电路(只内置一路,可通过跳线帽进行切换),无需外接转换器即可快速进行调试,并引出复位和恢复出厂设置引脚外接按键方便操作、同时引出模组全部功能引脚,方便用户外接调试。

NSx-v2系列多串口转以太网模块固件升级教程是用户可以通过可以通过“亿佰特网络配置工具”对设备进行固件升级。本次升级主要分为UDP升级串口升级两部分教程,教程步骤适用于NS2-V2、NS4-V2、NS8-V2全系列串口转以太网贴片模块。

二、多串口转以太网模块UDP升级步骤

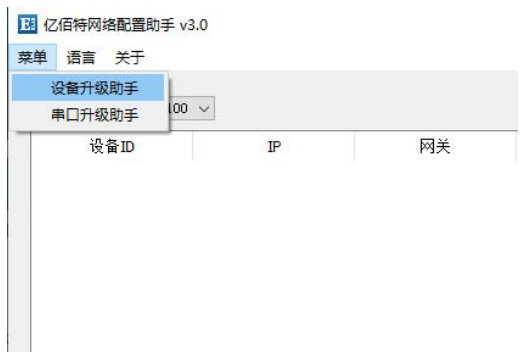

第一步:打开“亿佰特网络配置工具”,在“菜单”选项下选择“设备升级助手”;

以太网模块固件升级教程 1

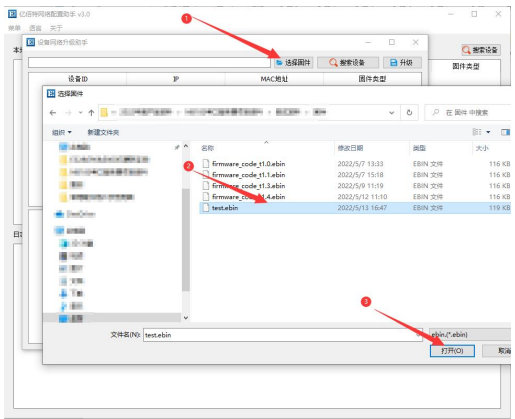

第二步:选择需要使用的固件,需要在官网产品中心对应的产品详情页面的“相关下载”获取,演示使用固件不在官网提供。

以太网模块固件升级教程 2

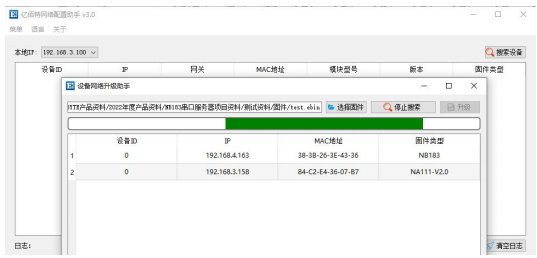

第三步:点击“搜索设备”,设备列表中显示当前已找到设备,再次点击“停止搜索”。

以太网模块固件升级教程 3

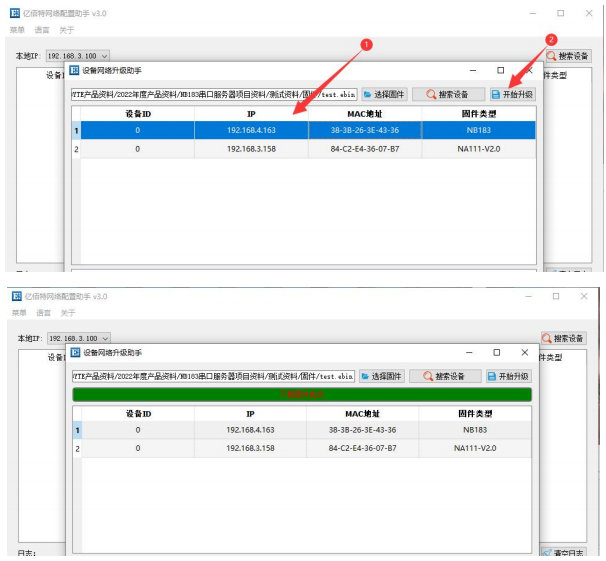

选择需要升级设备后点击开始升级,等待上位机显示升级完成。

以太网模块固件升级教程 4

三、多串口转以太网模块串口升级步骤

仅通道1(即串口1,可以使用RS232接口/RS485接口)支持使用串口进行升级,当网络升级失败,或者网络环境复杂时推荐使用串口进行升级;

第一步:确保设备处于断电状态,正确连接串口1;

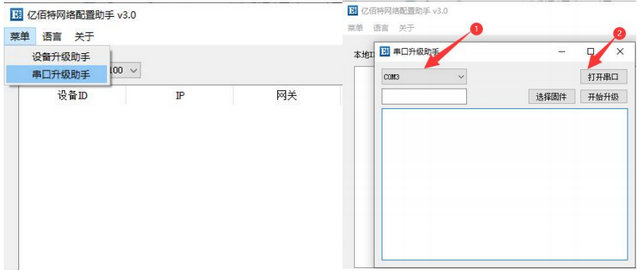

第二步:打开“亿佰特网络配置工具”,在“菜单”选项下选择“串口升级助手”,选择对应的串口并点击“打开串口”;

以太网模块固件升级教程 5

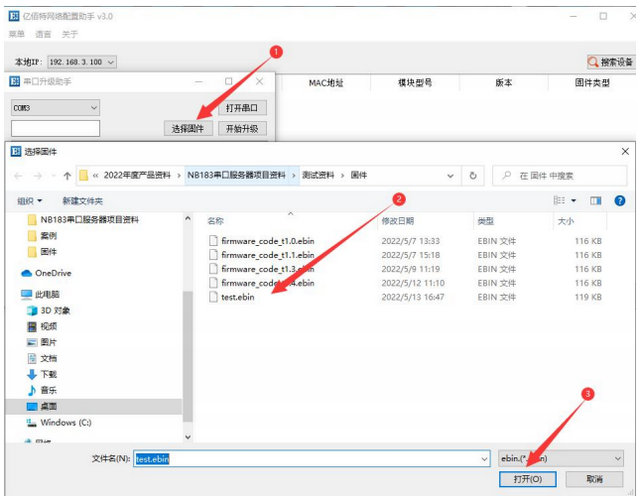

第三步:选择需要使用的固件,需要在官网(www.ebyte.com)对应的产品详情的“相关下载”获取,演示使用固件不在官网提供;

以太网模块固件升级教程 6

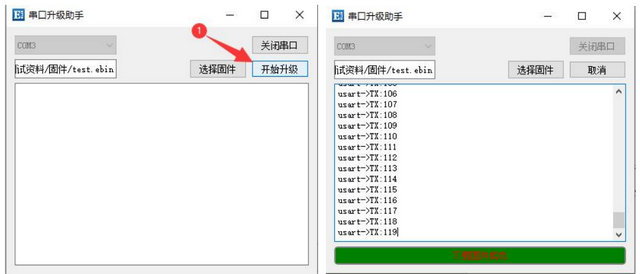

第四步:点击“开始升级”,拉低NS2-V2的Reload引脚随后接通设备电源,等待固件升级完成后,点击“取消”结束串口升级;

以太网模块固件升级教程 7

注:最终解释权归成都亿佰特电子科技有限公司所有。

今天的分享就到这里啦,亿佰特人每一天都致力于更好的助力物联化、智能化、自动化的物联网应用发展,提升资源利用率,更多串口转以太网模块产品和串口服务器应用配置资料,感兴趣的小伙伴可以登录我们的官网进行了解,还有客服在线答疑哦!
