E22-400T30S SX1262芯片 新一代lora

芯片方案:SX1262

载波频率:410.125~493.125MHz

发射功率:30dBm

通信距离:10km

产品尺寸:25*40.5mm

产品简介:E22-400T30S 是全新一代的 LoRa 无线模块,基于 SX1262射频芯片的无线串口模块(UART),具有多种传输方式,工作在(410.125~493.125MHz)频段(默认 433.125MHz)。

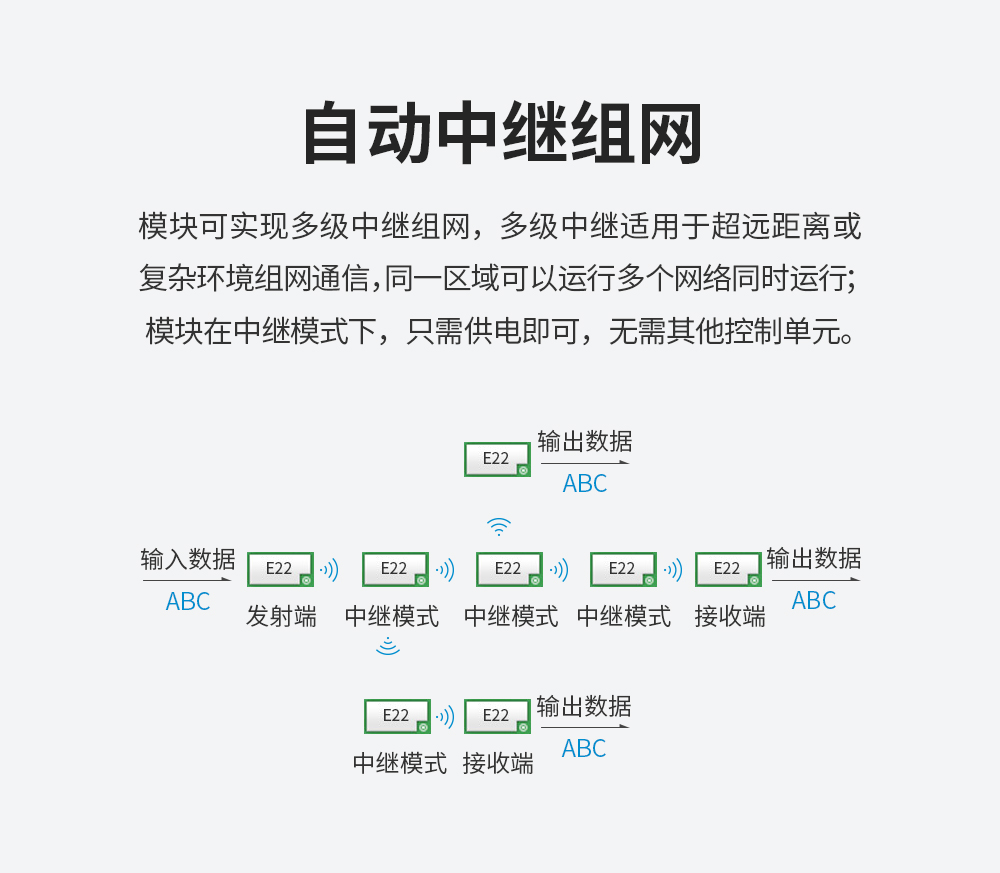

E22_01

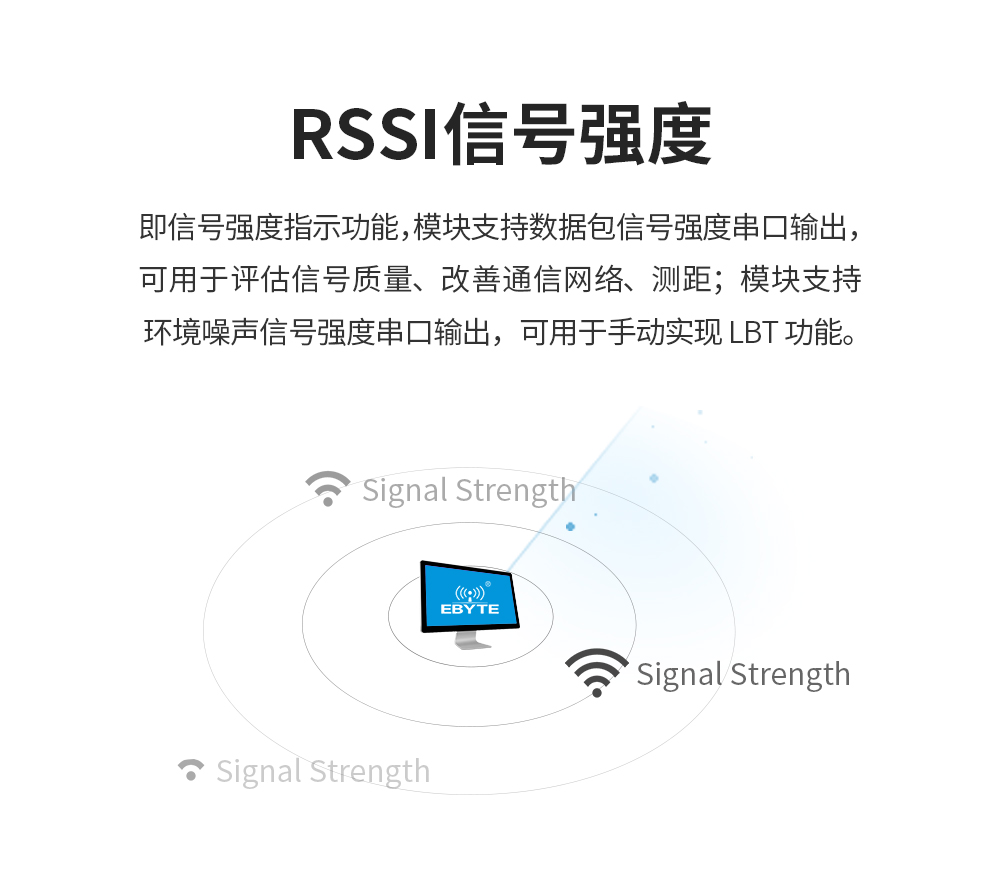

E22_03
E22_04
E22_06
E22_07
E22_08
E22_09
E22_10
E22_11
E22_12
E22_13
E22_14
E22_15
E22_16
E22_17

射频参数参数值
备注
工作频段
410.125~493.125MHz     支持 ISM 频段
发射功率30 dBm     -
接收灵敏度-147dbm
    空中速率 2.4 kbps
空中速率2.4k~62.5kbps     用户编程控制
实测距离10km
    晴朗空旷,天线增益 5dBi,天线高度 2.5 米,空中速率 2.4kbps


硬件参数参数值
备注
尺寸大小
25*40.5 mm
天线形式IPEX/邮票孔     等效阻抗约 50Ω
通信接口UART 串口
    TTL 电平
封装方式贴片式


电气参数最小值典型值最大值单位条件
电源电压
3.3
5.05.5V≥5.0V 可保证输出功率
通信电平-3.3-V使用 5V TTL 建议加电平转换
发射电流-
650-mA瞬时功耗
接收电流-16
-mA

休眠电流-2.0-uA软件关断
工作温度
-4020
+85工业级设计
工作湿度
1060
90%
储存温度
-4020
+125


E22系列30dBm-尺寸更新


序号
引脚引脚方向备注
1M0
输入(极弱上拉)

和 M1 配合,决定模块的 4 种工作模式(不可悬空,如不使用可接地)

2M1
输入(极弱上拉)

和 M0 配合,决定模块的 4 种工作模式(不可悬空,如不使用可接地)

3RXD
输入

TTL 串口输入,连接到外部 TXD 输出引脚;

4TXD
输出

TTL 串口输出,连接到外部 RXD 输入引脚;

5AUX
输出

      用于指示模块工作状态;用户唤醒外部 MCU,上电自检初始化期间输出低

电平;(可以悬空)

6VCC
输入

模块电源正参考,电压范围:3.3~5.5V DC

7GND
输入

模块地线

8NRST
输入

模块复位引脚,低电平复位

9GND
输入

模块地线

10NC
输入

-

11+3.3V
输入

程序加载时的电源引脚(用户无需连接,悬空,且不能作为电源使用)

12NC
输入/输出

NC 引脚,此引脚需悬空(以备后续扩展使用)

13NC

输入/输出

NC 引脚,此引脚需悬空(以备后续扩展使用)

14NC
输入/输出

NC 引脚,此引脚需悬空(以备后续扩展使用)

15GND
-

固定地

16GND
-

固定地

17GND
-

固定地

18ANT
输出

天线接口(高频信号输出,50 欧姆特性阻抗)

产品
型号
接口类型 芯片方案 载波频率Hz 发射功率dBm 测试距离km 空中速率bps 封装形式 产品尺寸mm 产品特点技术
手册
样品
购买
E22-900T30S UART SX1262 868M 915M 30 10 2.4~62.5k 贴片 25*40.5 LoRa 自动中继 远程配置
E22-900T22S UART SX1262 868M 915M 22 5 2.4~62.5k 贴片 16*26 LoRa 自动中继 远程配置
E22-400T30S UART SX1262 433M 470M 30 10 2.4~62.5k 贴片 25*40.5 LoRa 自动中继 远程配置
E22-400T22S UART SX1262 433M 470M 22 5 2.4k~62.5k 贴片 16*26 LoRa 自动中继 远程配置
E22-400T22D UART SX1262 433M 470M 22 5 2.4~62.5k 直插 21*36 LoRa 自动中继 远程配置
E22-400T30S1C UART SX1262 433M 470M 30 10 0.3~62.5k 贴片 25*40.5 LoRa 自动中继 远程配置
E22-400T22S1C UART SX1262 433M 470M 22 5.5 0.3~62.5k 贴片 16*26 LoRa 自动中继 远程配置
E22-900T22S1C UART SX1262 868M 915M 22 5.5 0.3~62.5k 贴片 16*26 LoRa 自动中继 远程配置
E22-900T22DC UART SX1262 868M 915M 22 5.5 0.3~62.5k 直插 21*36 LoRa 自动中继 远程配置
E22-400T30DC UART SX1262 433M 470M 30 10 0.3~62.5k 直插 24*43 LoRa 自动中继 远程配置
E22-400T22DC UART SX1262 433M 470M 22 5.5 0.3~62.5k 直插 21*36 LoRa 自动中继 远程配置
E22-900T30DC UART SX1262 868M 915M 30 10 0.3~62.5k 直插 24*43 LoRa 自动中继 远程配置
E22-900T30S1C UART SX1262 868M 915M 30 10 0.3~62.5k 贴片 25*40.5 LoRa 自动中继 远程配置
E22-900T30D UART SX1262 868M 915M 30 10 2.4~62.5k 直插 24*43 LoRa 自动中继 远程配置
E22-900T22D UART SX1262 868M 915M 22 5 2.4~62.5k 直插 21*36 LoRa 自动中继 远程配置
E22-400T30D UART SX1262 433M 470M 30 10 2.4~62.5k 直插 24*43 全新 LoRa 扩频 自动中继 无线配置
E22-400T22D UART SX1268 433M 470M 22 5 0.3~62.5k 直插 21*36 LoRa 自动中继 远程配置
E22-230T30S UART SX1262 230M 30 10 0.3~15.6k 贴片 25*40.5 LoRa 自动中继 远程配置
E22-900T30S1B UART SX1262 868M 915M 30 10 0.3~62.5k 贴片 25*40.5 LoRa 自动中继 远程配置
E22-400T30S1B UART SX1268 433M 470M 30 10 0.3~62.5k 贴片 25*40.5 LoRa 自动中继 远程配置
E22-900T22S1B UART SX1262 868M 915M 22 5 0.3~62.5k 贴片 16*26 LoRa 自动中继 远程配置
E22-230T22S UART SX1262 230M 22 5 0.3~15.6k 贴片 16*26 LoRa 自动中继 远程配置
E22-400T22S1B UART SX1268 433M 470M 22 5 0.3~62.5k 贴片 16*26 LoRa 自动中继 远程配置
E22-400M30S SPI SX1268 433M 470M 30 12 0.018~300k 贴片 24*38.5 新1代LoRa扩频,全球首发
E22-900M30S SPI SX1262 868M 915M 30 12 0.018~300k 贴片 24*38.5 新1代LoRa扩频,全球首发
E22-900M22S SPI SX1262 868M 915M 22 7 0.018~300k 贴片 14*20 新1代LoRa扩频,全球首发
E22-400M22S SPI SX1268 433M 470M 22 7 0.018~300k 贴片 14*20 新1代LoRa扩频,全球首发
